一篇文章认识spark框架和核心数据结构RDD

2 Spark运行架构

2.1 运行框架

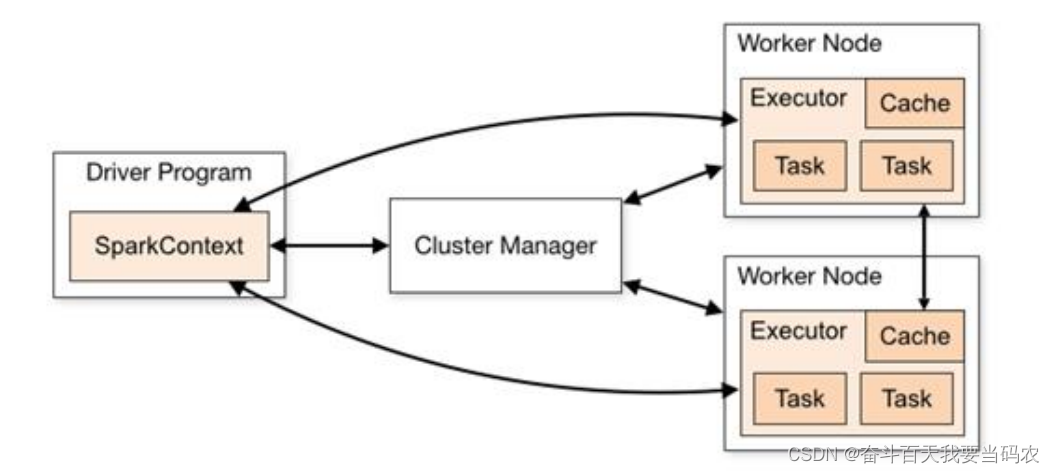

​ Spark框架的核心是一个计算引擎，采用了标准的主从结构，也就是master-worker结构。如下图所示，Driver 表示master，负责集群的作业任务调度，而executor就是worker，负责实际任务的执行

2.2 核心组件

2.2.1 Driver

​ Spark的驱动节点，接收任务的接口，Spark作业执行时主要负责：

• 在Executor之间安排并调度任务
• 跟踪Executor情况

2.2.2 Executor

​ Spark Executor 是集群中工作节点（Worker）中的一个 JVM 进程，负责在 Spark 作业中运行具体任务（Task），任务彼此之间相互独立。Spark 应用启动时，Executor 节点被同时启动，并且始终伴随着整个 Spark 应用的生命周期而存在。如果有 Executor 节点发生了故障或崩溃，Spark 应用也可以继续执行，会将出错节点上的任务调度到其他 Executor 节点上继续运行。

2.3 核心概念

2.3.1 executor 与 core

​ Executor本质上是一个进程，是Spark专门用于执行任务的节点，在启动时可以给其分配资源，所谓的资源就是工作节点Executor的内存大小以及虚拟CPU核数。

参数	说明
–num-executor	配置工作节点的个数
–executor-memory	配置executor的内存大小
–executor-cores	每个进程的虚拟cpu核数

2.3.2 并行度

在分布式计算框架中一般都是多个任务同时执行，由于任务分布在不同的计算节点进行计算，所以能够真正地实现多任务并行执行，这里我们将 整个集群并行执行任务的数量称之为并行度。并行度 = executor * cores（当然不能操作计算机最大情况）

• 并行：多个任务同时在多个进程上进行
• 并发：多个任务同时申请在同一个进程上执行

2.4 提交模式(yarn)

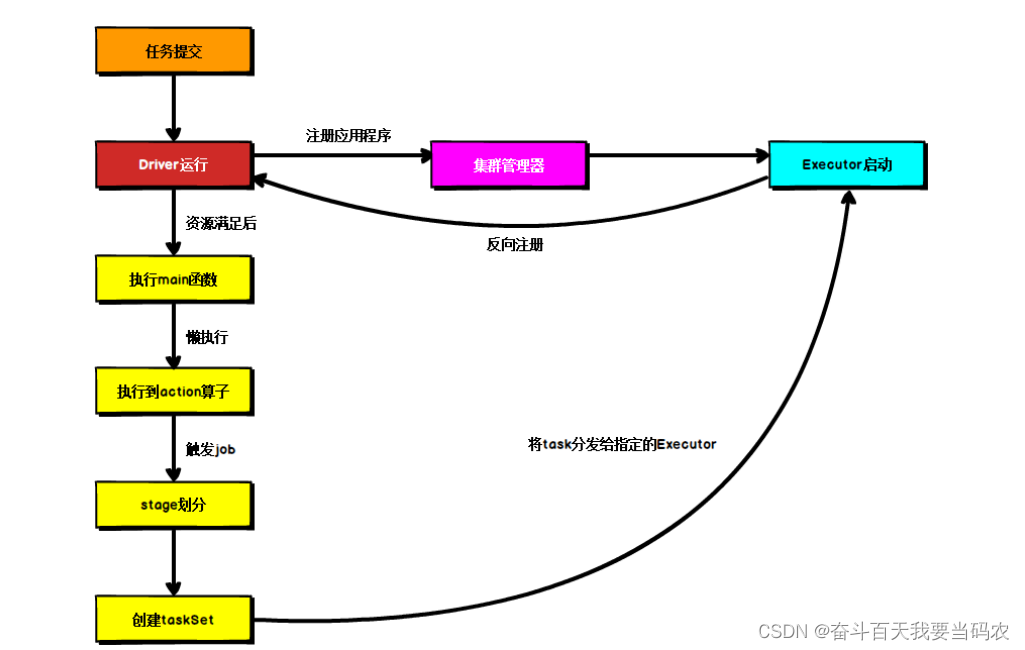

​ 一般的提交流程如下图所示，但具体还有所不同，Spark 应用程序提交到 Yarn 环境中执行的时候，一般会有两种部署执行的方式：Client 和 Cluster。两种模式主要区别在于：Driver 程序的运行节点位置。

2.4.1 Yarn架构

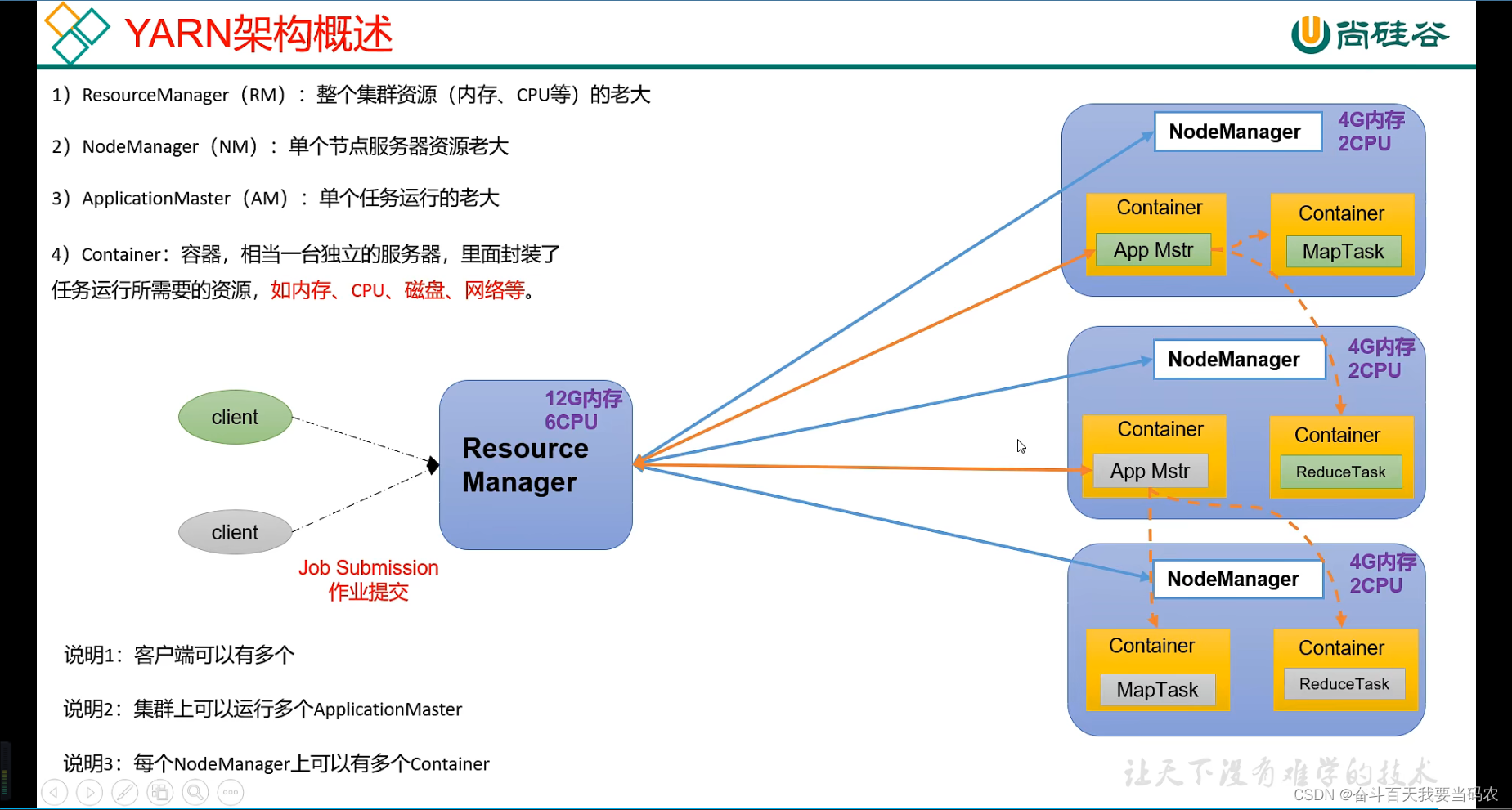

• Yarn是一个资源调度的工具，在多个任务执行时，集群的资源分配，其组成角色可以分为：

  • resource manager：整个集群的资源管理者
  • NodeManager：当个服务器的资源管理者
  • ApplicationMaster：单个任务的管理者
  • container：容器，存放资源

• 既然是集群，那就是有个总的管理者：resource manager，他管理着整个集群的资源，所有资源都需要通过他的调控，各个服务器也有自己的管理者：NodeManager，管理该服务器的资源。所谓资源调度，就是在执行多个任务时的资源分配，既然有任务，那就得有一个角色来负责处理这个任务，那就是 ApplicationMaster，他管理单个任务，既然资源能分配，那就得有东西来储存你分配的资源，因此就有 container(容器) 来储存资源。

• 合作流程：假设现在有job请求，那么resource Manager会首先收到情况，然后在合适的nodemanager上创建一个ApplicationMaster来接待它，ApplicationMaste首先对job的情况进行了解，明白了job需要的资源数量后，告诉resource manager情况，resource manager，会根据job的情况在合适的nodemanager上分配一个container，然后application会在该container上完成job任务。

  （可以想象成一个顾客买东西的时候）

图片来源与于尚硅谷教堂

2.4.2 Yarn Client

​ Client 模式将用于监控和调度的 Driver 模块在客户端执行，而不是在 Yarn 中，所以一般用于测试。

• Driver 在任务提交的本地机器上运行
• Driver 启动后会和 ResourceManager 通讯申请启动 ApplicationMaster
• ResourceManager 分配 container，在合适的 NodeManager 上启动 ApplicationMaster，负责向 ResourceManager 申请 Executor 内存
• ResourceManager 接到 ApplicationMaster 的资源申请后会分配 container，然后 ApplicationMaster 在资源分配指定的 NodeManager 上启动 Executor 进程
• Executor 进程启动后会向 Driver 反向注册，Executor 全部注册完成后 Driver 开始执行 main 函数
• 之后执行到 Action 算子时，触发一个 Job，并根据宽依赖开始划分 stage，每个 stage 生 成对应的 TaskSet，之后将 task 分发到各个 Executor 上执行。

2.4.3 Yarn cluster

​ Cluster 模式将用于监控和调度的 Driver 模块启动在 **Yarn 集群资源中执行。**一般应用于 实际生产环境。

• 在 YARN Cluster 模式下，任务提交后会和 ResourceManager 通讯申请启动 ApplicationMaster
• 随后 ResourceManager 分配 container，在合适的 NodeManager 上启动 ApplicationMaster， 此时的 ApplicationMaster 就是 Driver。
• Driver 启动后向 ResourceManager 申请 Executor 内存，ResourceManager 接到 ApplicationMaster 的资源申请后会分配 container，然后在合适的 NodeManager 上启动 Executor 进程
• Executor 进程启动后会向 Driver 反向注册，Executor 全部注册完成后 Driver 开始执行 main 函数
• 之后执行到 Action 算子时，触发一个 Job，并根据宽依赖开始划分 stage，每个 stage 生 成对应的 TaskSet，之后将 task 分发到各个 Executor 上执行。

2.5 分布式计算

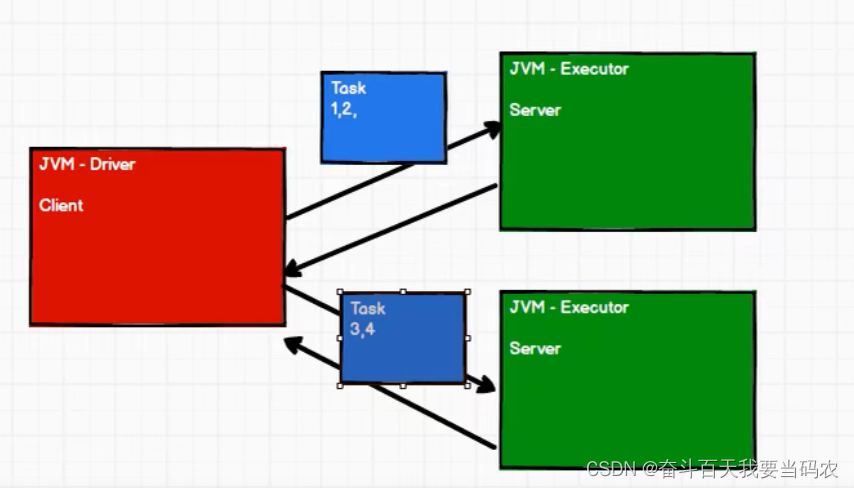

​ 当Driver接收到job任务时，其将根据任务的逻辑对数据进行分块，并将逻辑和数据块进行封装成新的Task，然后传递给 Executor进行执行，执行完毕后的结果重新传递给Driver进行聚合，这就是所谓的分布式计算。注意：

• Driver接收到的Jobs中，既包含逻辑，也包含数据。
• 分块后的Task 也包含逻辑以及数据，只不过数据不是全部数据，而是job数据中的一部分

3 核心概念

​ Spark 计算框架为了能够进行高并发和高吞吐的数据处理，主要有三大数据结构，用于 处理不同的应用场景。三大数据结构分别是：

• RDD，弹性分布式数据集
• 累加器：分布式共享只写变量
• 广播变量：分布式共享只读变量

3.1 RDD

3.1.1 什么是RDD

​ IO指input 和 output 过程，RDD IO 和正常IO及其相似。主要的IO方式有字节流IO，字符流IO

a) 字节流IO

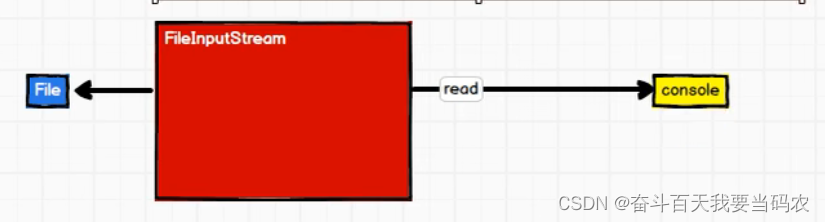

​ 输入和输出都是以字节为单位进行操作的，因此称之为字节流IO（stream IO），过程以下方粒子所示。

​ 在此代码中，每读一个字节就会输出一个字节，其过程就是 input-output -input 之间不断循环，每次input后将执行一次output后才会再一次进行input，读取效率较低。

InputStream in  = new FIleInputStream("path")
    int i = -1
    while ((i = in.read()) ){
        println(i);
    }

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

​ 为改善其读一个输出一个导致的效率低下，通常情况下会引入一个缓冲区，来暂时存放数据，见下方例子。

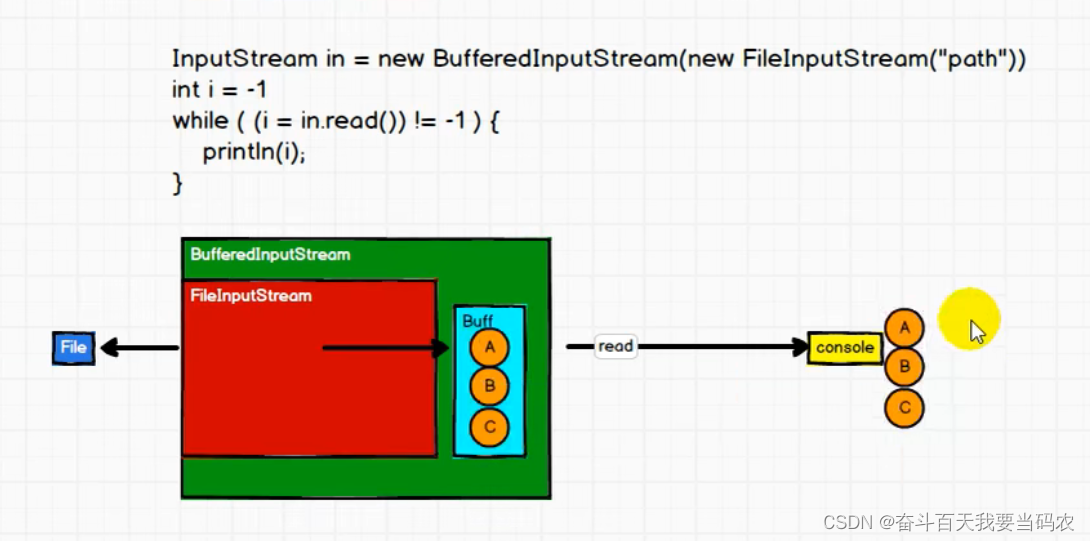

​ 见下图，所谓缓存区(Buff)作用就是将读取到的字节先放在Buff中，等Buff 中数据量达到阈值就将其输出，因此每次input不需要等待 output。（这也是所谓的批处理思想）

b) 字符流IO

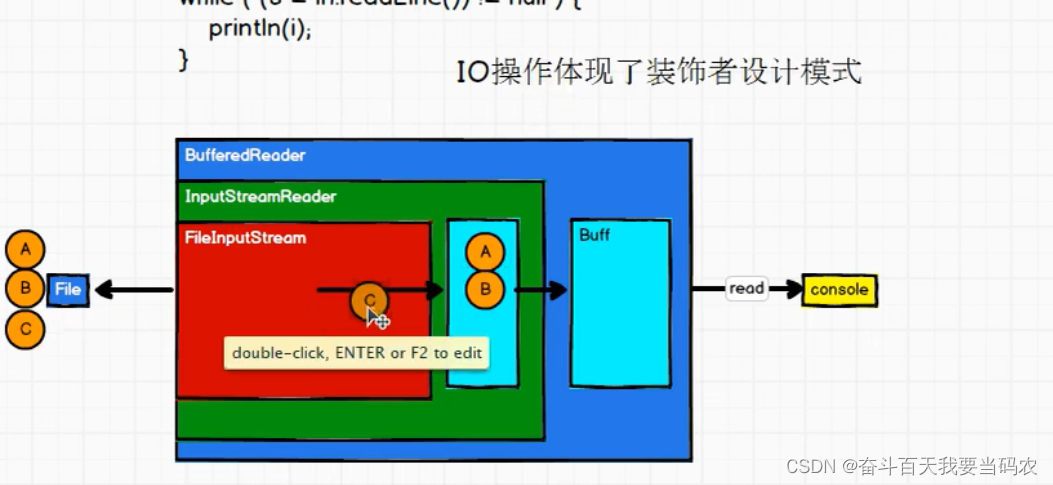

​ 将字节转化为字符，再进行输出，就是所谓的字符流IO，其本质其实就是对字节流进行修饰。如下图为字节流IO的模型，其本质就是将字节流IO进行包装成字符流：当读入字节后、储存在InputStreamReader中，当组成一个字符后，将传递到Buff中进行缓存，达到缓存阈值后再输出于工作台。

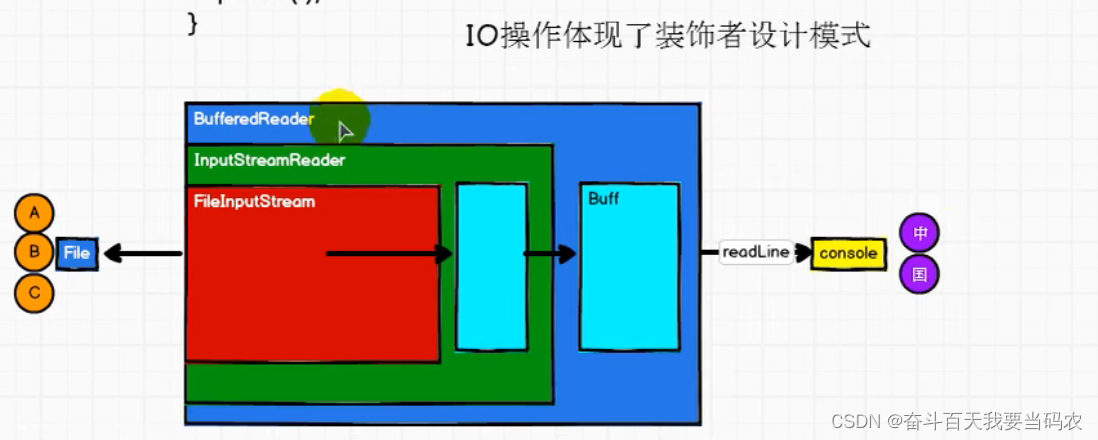

​ 如图所示，IO模式体现了装饰者设计模式：将最基础的类进行不断的封装，达到一个功能强大的类。

c) RDD IO

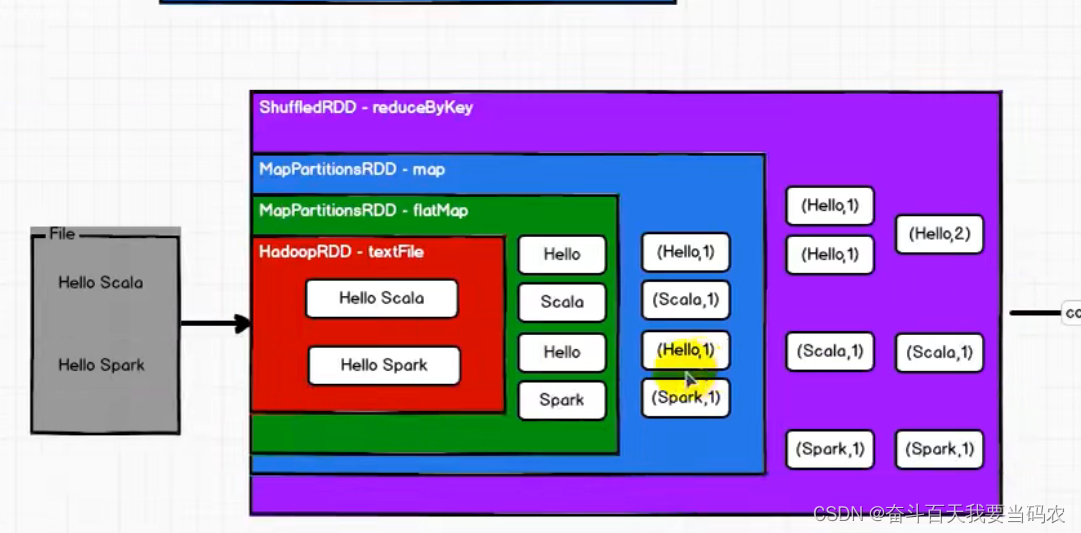

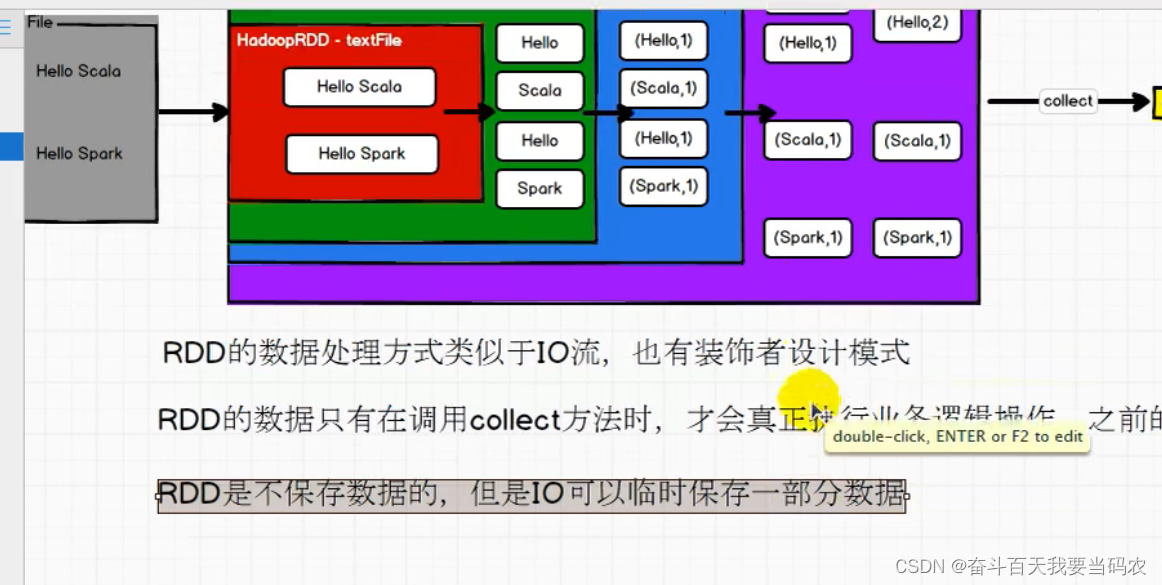

​ RDD的IO模式体现装饰者，强大的功能都是通过不断封装原RDD（textFilie）得到的，如下图所示。注意：

• RDD数据只有在调用collect()时才会真正执行代码逻辑，包装只是对逻辑进行包装。
• RDD在传递过程中是保存数据的，而IO模式会保留数据

d) 什么是RDD

​ RDD（Resilient Distributed Dataset）叫做弹性分布式数据集，是 Spark 中最基本的数据处理模型。代码中是一个抽象类，它代表一个弹性的、不可变、可分区、里面的元素可并行计算的集合。spark中所有执行类都是RDD类。

• 弹性 存储的弹性：内存与磁盘的自动切换；

  ⚫ 容错的弹性：数据丢失可以自动恢复；

  ⚫ 计算的弹性：计算出错重试机制；

  ⚫ 分片的弹性：可根据需要重新分片。

• 分布式：数据存储在大数据集群不同节点上

• 数据集：RDD 封装了计算逻辑，并不保存数据

• 数据抽象：RDD 是一个抽象类，需要子类具体实现

• 不可变：RDD 封装了计算逻辑，是不可以改变的，想要改变，只能产生新的 RDD，在 新的 RDD 里面封装计算逻辑

• 可分区、并行计算

3.2 RDD编程基础

​ 在idea中需要提前连接环境，见下图

package RDD_build

import org.apache.spark.rdd.RDD
import org.apache.spark.{SparkConf, SparkContext}

object RDD_memory {

  def main(args: Array[String]): Unit = {
    // TODO 准备环境
    val sparkConf = new SparkConf().setMaster("local[*]").setAppName("RDD")  // 申请
    val sc = new SparkContext(sparkConf)    // 连接

    // TODO  任务
      command。。。。
    // TODO 关闭环境
    sc.stop()
  }

}

3.2.1 创建RDD

a) 从内存中创建

• sc.makeRDD(seq)：是sc.arallelize的包装，其实际调用的就是paralielize 方法。

• sc.parallelize(seq)

  其中seq表示传入的数据类型（常见的数据类型都为Seq型）

package RDD_build

import org.apache.spark.rdd.RDD
import org.apache.spark.{SparkConf, SparkContext}

object RDD_memory {

  def main(args: Array[String]): Unit = {
    // TODO 准备环境
    val sparkConf = new SparkConf().setMaster("local[*]").setAppName("RDD")  // 申请
    val sc = new SparkContext(sparkConf)    // 连接

    // TODO  创建RDD
    // 集合中创建
    val seq = Seq[Int](1,2,3,4)
    val rdd1: RDD[Int] = sc.parallelize(seq)
    val rdd2: RDD[Int] = sc.makeRDD(seq)

    rdd1.collect().foreach(println)
    rdd2.collect().foreach(println)
    // TODO 关闭环境
    sc.stop()
  }
}

b) 从外部文件中创建

• 方法：

  sc.textFile(“path”):以行为单位进行读取，所有文件中的每一行进行输出

  sc.wholeTextFile(“paht”):以文件为单位进行读取，返回元组（文件路径， 内容）

• 注意：

  1. spark以当前项目所在路径为根目录，而不是以当前文件所在位置为根目录（与python相反）
  2. path可以是绝对路径，也可以是相对路径。
  3. path也可以指定文件夹，此时将读取目录中的全部文件
  4. path可以使用通配符，可以读取指定名称的文件
  5. path 也可以指定分布式储存系统中的文件，hdfs，hbase
  6. 当想知道内容来自于哪个文件时，可以使用第二种方法。

val rdd: RDD[String] = sc.textFile("data/1.txt")
val rdd1: RDD[String] = sc.textFile("data/")  // 指定文件夹
val rdd2: RDD[String] = sc.textFile("data/1*")  // 通配符
val rdd2: RDD[String] = sc.textFile("hdfs://nod1:9000/1.tx1")  // hdfs文件

val rdd1: RDD[String] = sc.textFile("data")
val rdd2: RDD[(String, String)] = sc.wholeTextFiles("data")
rdd1.collect().foreach(println)
rdd2.collect().foreach(println)

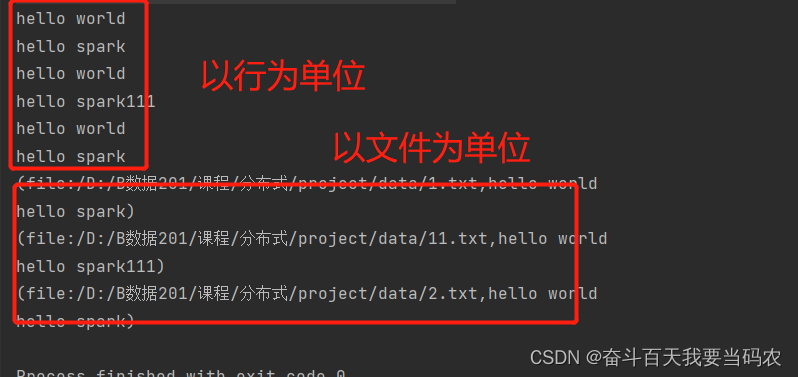

// 结果如下图

3.2.1 分区与储存策略

• 所谓分区策略是指：指定分区的个数时，实际产生的分区个数
• 储存策略：已知分区个数了，怎么将数据分配到各个分区中去

指定分区个数

• 方法

  sc.makeRDD(seq, numSlices)：numSlices指定内存数据的分区个数

  sc.textFile(seq, minPartitions)：minPartitions指定文件读取时的分区个数

  **rdd.saveAsTextFile(“path”)**方法查看核数。

  sparkConf.set(“spark.default.parallelism”, “5”) 配置核数

• 实例如下

sparkConf.set("spark.default.parallelism", "5")	// 指定默认核数
// RDD的并行度 与 分区
val seq = Seq[Int](1, 2,3)
val rdd: RDD[Int] = sc.makeRDD(seq, 2)	// 分为两区
rdd.saveAsTextFile("output")			// 查看分区个数

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-eVYQLtEz-1683266209116)(…/img/spark/image-20230322163916268.png)]

3.2.2 内存数据的分区储存策略

a) 分区策略

• 对于内存数据，指定多少个分区就产生多少个分区（文件数据会根据大小产生）

b) 储存策略

• 若 A = List(1,2, 3, 4, 5)，即可见A的长度为5，将其分为 3 块，则其得到的各个分区数据情况为

• 第一块数据：1

  第二块数据：23

  第三块数据：45

• 分区策略，通过数据长度和分块数量计算元组( start, end)，元组表示各个分区的索引，计算过程：

  0 * 5 / 3 = 0； 1 * 5/ 3 = 1 ==>（0， 1）

  1 * 5 / 3 = 1； 2 * 5 / 3= 3 ==> (1, 3)

  2 * 5 / 3 = 3； 3 * 5 / 3 = 5 ==> (3, 5)

• 索引取前不取后，因此结果如上所示，源码如下：

def positions(length: Long, numSlices: Int): Iterator[(Int, Int)] = {
    (0 until numSlices).iterator.map { i =>
        val start = ((i * length) / numSlices).toInt
        val end = (((i + 1) * length) / numSlices).toInt
        (start, end)
    }
 /*
  因此若传入数据为 List(1,2,3,4,5)长度为5， 分区为 3个的话，将得到三个(start, end)元组
  (0, 1) (1, 3) (3, 5)
  也就是三个分区数据的对应索引，取前不取后，
  (0, 1) 表示第1个元素，
  (1, 3) 表示第2、3个元素，
  (3, 5) 表示第4、5个元素
  */

3.2.3 文件数据的分区储存策略

a) 分区策略

• 文件数据的读取方式为：sc.textFile(path, minPartitions)，minPartitions：表示最小分区数量，也就是人为指定的分区，但实际分区可能会大于minPartitions，这就是文件数据的分区策略造成的。（当没有指定时，默认情况minPartitons = min(defaultParallelism, 2) )

• 假设读取文件 A 的字节长度为len(A) = 7，人为指定分区个数为 minPartitions = 2；则实际分区个数将会是3。

  Spark分区策略其实是采取Hadoop中*“1.1”分区模式，在Hadoop分块模式中，当字节数据不能整除时，若剩余字节数不超过每块数据量的0.1，那么其将于最后一块数据合并（最大能达到1.1倍），若超过了0.1，则重新归为一块**。*

  因此 7 / 2 = 3…1， 1 / 3 > 0.1，重新生成一块，因此文件A将会被分为三个区。

b) 数据储存策略

• spark数据读取方式和Hadoop 一样，当读取一个文件时，以行为单位进行读取，储存数据时，行不会被拆分，也就是说同一个行只会储存在同一个块，不会储存到另外的一个块中去。(当一次性读取多个文件时，以文件作为一个单位，同一个文件不会被储存到多个块中去)。

• spark以偏移量的方式判断每一行（或文件）所应该分到的块位置。同时保持同一行数据不会被拆分。

  偏移量 = 字节长度 / 指定分块数（并不是实际分块数）

  每个分区给予相同的偏移量（但是数据长度不一定相同，见下文）

• 沿用上方例子情况，对长度为 7 的文件A进行分区，指定分区个数为2

  假设文件A中的数据情况为：1/n2/n3（也就是三行数据，每一行一个数字）

  因此 len(A) = 7 (换行符也算)

  所以 偏移量 = 7 / 2 = 3

  所以根据偏移量指定分区情况为

  ​ 第一区偏移量：[0, 3] // 偏移量为0_{3的字节，也就是第1}4个字节应该属于分区1

  ​ 第二区偏移量：[3, 6]

  ​ 第三区偏移量：[6, 9]

  因此由上可知，第1_{4个字节应该属于分区一，因此文件A中的**数字1及后面换行符**归属于分区一；**第4个字节为数字2，所以数字2也归属于分区一，不仅如此，第4}6个字节为一行，不可拆分，需归为同一分区**，因此数字2及后面换行符归属于第二个分区。同理，数字3为第7个字节，也就是字节数6，因此归属于第二个分区，而第三个分区却什么都没有！

  综上所诉，文件A的数据储存情况为：

  ​ 第一分区：1/n2/n

  ​ 第二分区：3

  ​ 第三分区：空

• 如果数据源为多个文件，那么计算分区时文件为单位进行分区

3.3 并行计算演示

Spark通过将数据及其任务逻辑封装到不同的RDD块中去，进而发送的各个线程去同时进行，各个线程之间并不干扰，这就是并行计算，让我们来直观感受一下并行结算。

• 如下方代码所示，numSlices=1，也就是指定分块个数为1时，表示没有进行并行计算。当numSlices>1时，表示进行多个分块，也就是并行计算。

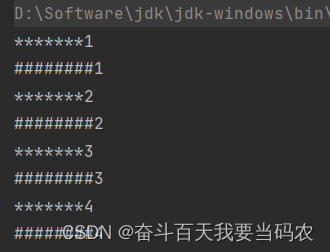

• 当没有进行并行计算时，输出结果如左图所示，当进行并行计算时，结果如右图所示。分析结果：

  1. 由计算结果可以看出，RDD转化算子在进行计算时，是逐个元素进行转化，只有第一个元素全部执行完毕才会执行下一个元素。

  2. 见左图，没有进行并行计算，也就是只有一个块时，计算顺序为元素中的排列顺序。

     见右图，当进行并行计算，多个块同时进行计算时，块内元素按顺序进行计算；而各个块同时进行计算，因此谁快谁慢无法确定，最后会出现乱序的情况。

package value_operator

import org.apache.spark.rdd.RDD
import org.apache.spark.{SparkConf, SparkContext}

object RDD_map1 {

  def main(args: Array[String]): Unit = {
    val sparkconf: SparkConf = new SparkConf().setMaster("local[*]").setAppName("map1")
    val sc = new SparkContext(sparkconf)

    var list = List(1, 2, 3, 4)
    val Rdd: RDD[Int] = sc.makeRDD(list, numSlices=1)   // 分为一块时，没有进行并行计算
    val Rdd1: RDD[Unit] = Rdd.map(x => {
      println("*******" + x)
    })
    val Rdd2: RDD[Unit] = Rdd1.map(x => {
      println("########" + x)
    })
    Rdd2.collect()

    sc.stop()
  }
}

部分图片来自于视频
尚硅谷大数据Spark教程从入门到精通
