【ABAP——DAILOG_1】

程序类型

Report程序:1类型程序

• 制作报表，数据列表(DataList)输出

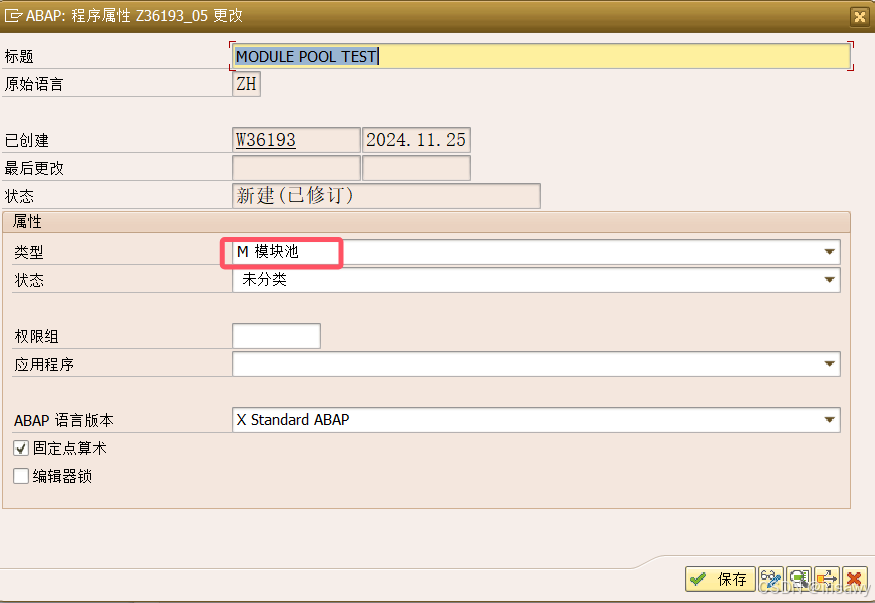

Online程序:M类型程序

• 查询数据，录入、修改、删除等
• Module Pool程序:以Module Pool形态进行业务流程的逻辑处理
• Online程序，强调用Online Transaction来处理业务流程进行过程
• Screen程序，主要使用Screen(及屏幕对象)，并实现界面间Flow Logic(流逻辑)


Online程序的主要对象

界面(Screen)

模块池(Module Pool)

• 全局字段(Global Data):声明模块池中所有模块都可使用的数据-TOP
• PBO模块(PB0 Modules):屏幕输出前调用的模块-O01
• PAI模块(PAI Modules):相应用户输入而调用的模块-I01
• 子程序(Subroutines):可以在模块中任何位置调用的子程序-F01

菜单(GUl Status)
标题(GUI TITLE)
事务代码(Transaction Code)
用户可以访问的部分是Screen，用户对界面进行操作，相应的操作是通过Screen中的逻辑流控制，而数据声明和界面逻辑代码实现部分是在ABAP程序中。

Screen

1.SAP的屏幕开发
ABAP List代码实现(例:选择界面的创建)

• Report程序直接执行即可以显示查询界面或结果界面
  Dialog Screen绘制:较复杂，界面丰富
• Online程序想要显示查询或结果界面必须建立Screen
• 事件驱动程序(Event-Driven)

2.屏幕功能实现

• ABAP程序不能直接定义Screen，要通过Screen Painter这个工具来实现。界面元素设定通过Screen Layout Designer来实现
• 界面的设定:属性/大小/模式
• 界面中的元素:描述或帮助。可以进行有效性检查
• 界面中可以设置独立的Menu Bar或Title，点选按钮或回车可以触发相应功能
• 功能实现位置:逻辑流中设定

3.Online程序不能被直接执行，必须通过事务代码，指定界面执行

界面中的事件块(Event Block)

(1) 用户访问界面，对界面进行操作，相应的操作是通过逻辑流控制的。也就是Screen Painter中定义Flow Logic的位置
(2) 4个事件块:

• PROCESS BEFORE OUTPUT
  PBO中的处理逻辑控制界面输出前处理，如更改一些元素的值或属性
• PROCESS AFTER INPUT.
  PAI中的处理逻辑控制用户对界面操作后的处理，如按回车键对输入数据进行检查
• PROCESS ON HELP-REQUEST.
  FieldHelp的实现(F1帮助)
• PROCESS ON VALUE-REQUEST.
  输入帮助SearchHelp的实现(F4帮助)

(3) 界面定义的步骤:
创建界面，在Screen Attributes中定义Screen的属性
在Screen Layout Designer和Element List中定义界面中的元素(位置及属性)
在Screen Flow Logic中设定在Screen显示的逻辑处理和显示后对界面进行相应操作的逻辑处理

界面中常用关键字

• MODULE：调用Dialog Module
• FIELD：指Element list中特定的Screen field。可以判断Screen Field的值或状态是否发生变化。在PAI中对相关Field进行控制时，一定要使用的关键字。
• ON：FIELD…ON(Field的连接语)
• VALUE：FIELD……VALUE(Field的连接语)
• CHAIN：CHAIN的开始。CHAIN可以将多个Field捆绑成一个同时进行管理。
• ENDCHAIN：结束CHAIN。
• CALL：调用(CALL a Subscreen)。
• LOOP：开始处理Screen Table。
• ENDLOOP：结束Screen Table处理。
