FFmpeg 如何播放带「图片」的 M3U8 视频，IJKPlyaer 适配非标 TS 文件

1、前言

如果你经常接触音视频，那么对于 M3U8 应该不会陌生， M3U8 简单来说就是 HLS(HTTP Live Streaming) ，指的是苹果开发的基于 HTTP 协议的流媒体解决方案，它可以在普通的 HTTP 的应用上直接提供点播和直播的能力。

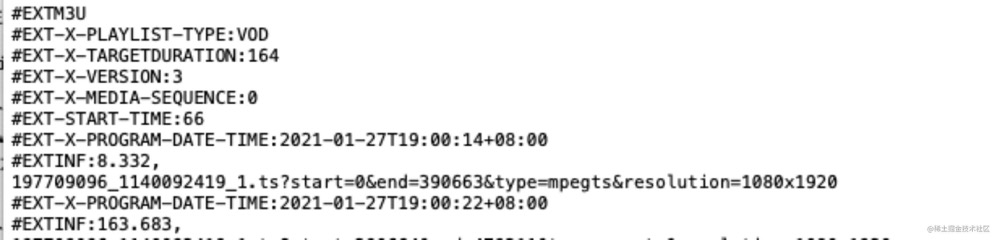

在 HLS 里会将视流文件切分成小片(ts)并建立索引文件(M3U8)，一般如下图所示，首先会有一个 M3U8 文件，然后对应在 #EXTINF 的 tag 下会有很多 TS 格式切片，这应该是我们认知中的 M3U8 文件的标准。

❝

详细讲解 M3U8 的这里就不详细展开，感兴趣的可以看之前分享过的探索移动端音视频与GSYVideoPlayer之旅 。

❞

「那么，如果在 M3U8 里的不是 TS 链接，而是 png 链接或者 bmp 链接会是什么情况」？今天的主题就是探讨如何适配带有图片的非标准 M3U8 视频。

❝

「我们不鼓励「非标」，而是通过「非标」的适配来做科普」。

❞

2、为什么 M3U8 里会有图片？

首先，标准的 HLS 协议里 M3U8 文件内肯定是 TS 的切片链接，「那么为什么会有 png/bmp 之类的图片链接存在？或者说，为什么会是图片链接」？

这就不得不说「劳动人民的智慧」，众所周知，如果想让一个视频加载更快，那么最简单的办法就是给视频上 CDN ，但是碍于某些团队或者个人「囊中羞涩」，所以开始有人瞄上了公共图床的 CDN ，然后再结合 M3U8 的特性，一套民间的「免费」 视频 CDN 潜规则就这样悄然流行起来。

❝

如果你想将一个完整视频伪装成图片上传公共图床明显不现实，因为体积太大，很多图床也会对图片的大小做限制，但是如果是 M3U8 ，那么就可以把「视频分解成无数 TS ，再把 TS 伪装成图片分批上传，这样就可以给视频「依附」上 CDN 的能力」。

❞

3、TS & 图片

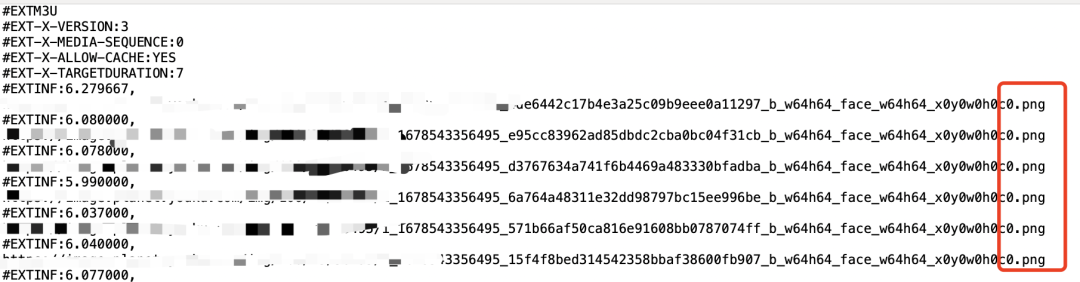

如下图所示，这就是一个「非标」的 M3U8 视频链接，可以看到 #EXTINF tag 下会的链接都是 png格式的后缀，「那么这种 png 后缀，会不会影响视频播放呢」？

「答案是不会，因为 FFmpeg 里播放并不是认定后缀」，而是通过读取每个 #EXTINF tag 链接的二进制 Header，最终匹配它们的封装和编解码格式。

❝

所以其实在 M3U8 里 #EXTINF tag 下的链接后缀并不重要，可以是 png 或者 bmp ，甚至你写 txt 也是可以的，重点其实是包本身的编码。

❞

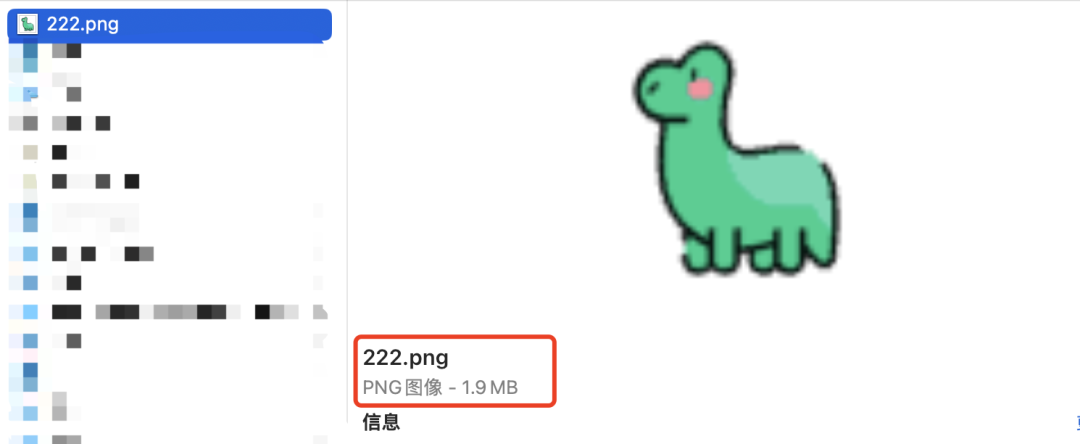

那么如果这个视频链接，真的是一个图片呢？如下图所示，可以看到这个 png 本身就是一个完整的图片，不过这个图片的大小和它本身的质量并不匹配，毕竟这样一个图片不可能高达 1.9 MB 。

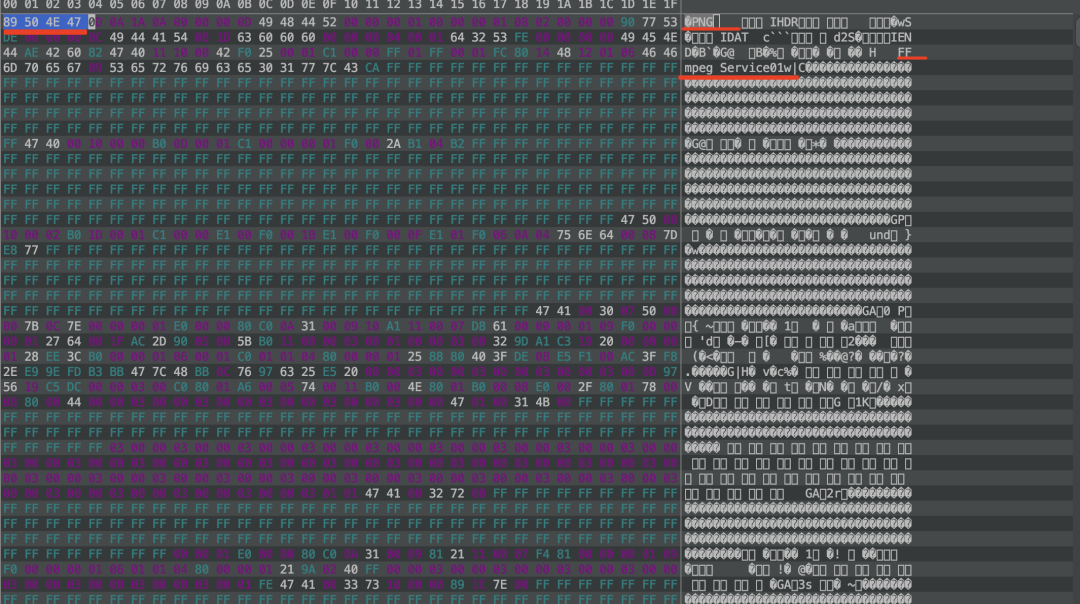

如下图所示，我们查看这张图片的二进制，可以看到文件的 Header 确实是 PNG ，但是后面还有类似 FFmpeg Service 这样的描述，可以确实这就是一个伪装成真实 PNG 格式的视频文件。

从二进制字节看可以发现这就是一个 TS 封装的视频文件，因为在它的二进制代码里，有「以 0x47 开头，长度为 188 字节，并且通过 0xFF 进行填充的规律 packet 存在」。

❝

后面我们会详细解释。

❞

「那么这个 PNG 可以正常播放吗？答案是可以的」。那为什么明明是 PNG 的 Header ，却可以被解析成视频？

首先 FFmpeg 在播放前，会根据前面提到的 0x47 / 188 这个特征去识别这是一个 TS 封装的视频，之后在 mpegts.c 的对应封装处理逻辑里，会针对识别 0x47 作为包的起始位置去解析，所以 PNG 包部分会被忽略。

❝

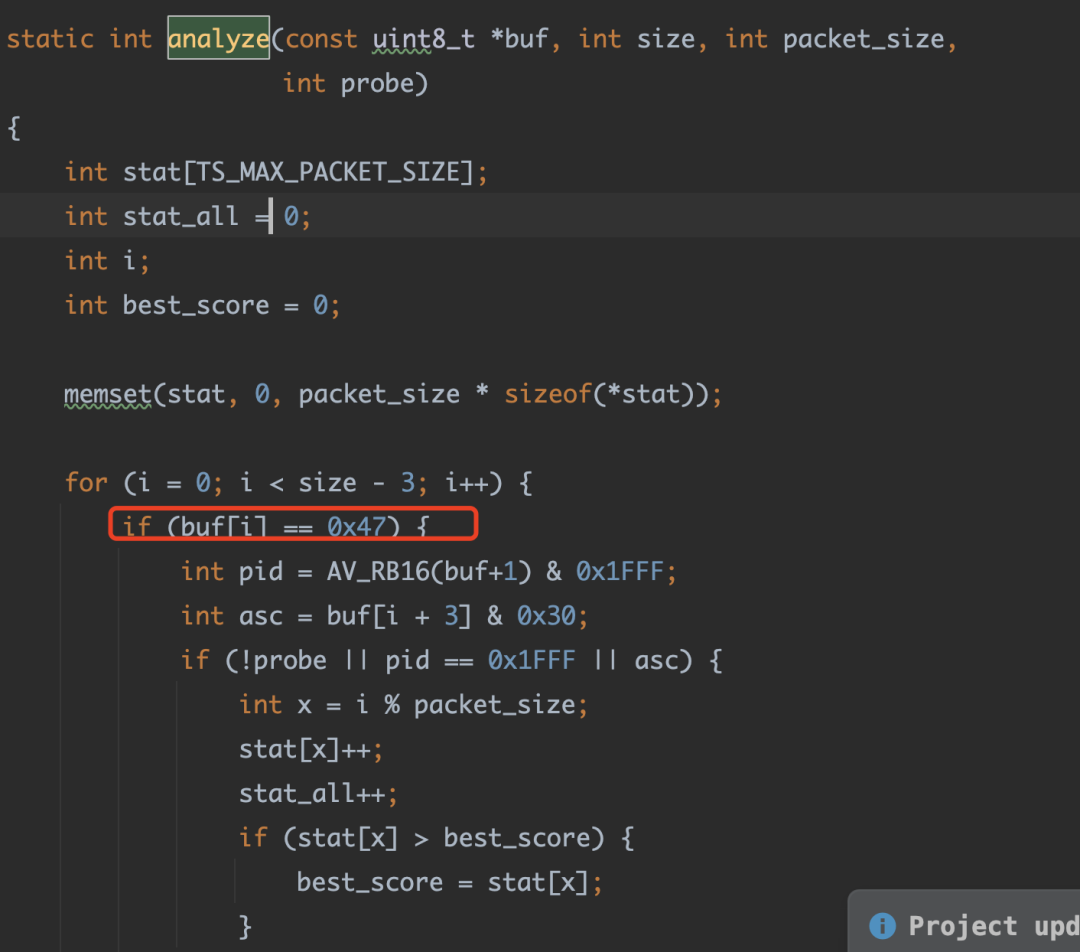

「0x47 是一个 TS 包的固定 header ，一般一个 TS 包是 188 字节，不够长度一般会用 0xFF 填充」，而 FFmpeg 会针对每个格式去做识别，计算它们的 score ，根据每种格式的 score 决定它可能是什么格式，比如 mpegts.c 里是 mpegts_probe函数，它通过 analyze 函数就会找到 0x47 起始做一系列的判断。

❞

另外还一个叫 mpegts_read_header的函数会读取数据头信息，比如解析出 TS 流当中的数据包大小，节目信息，PMT表，Video PID，Audio PID 等等，这些也是 TS 流播放的重要依据。

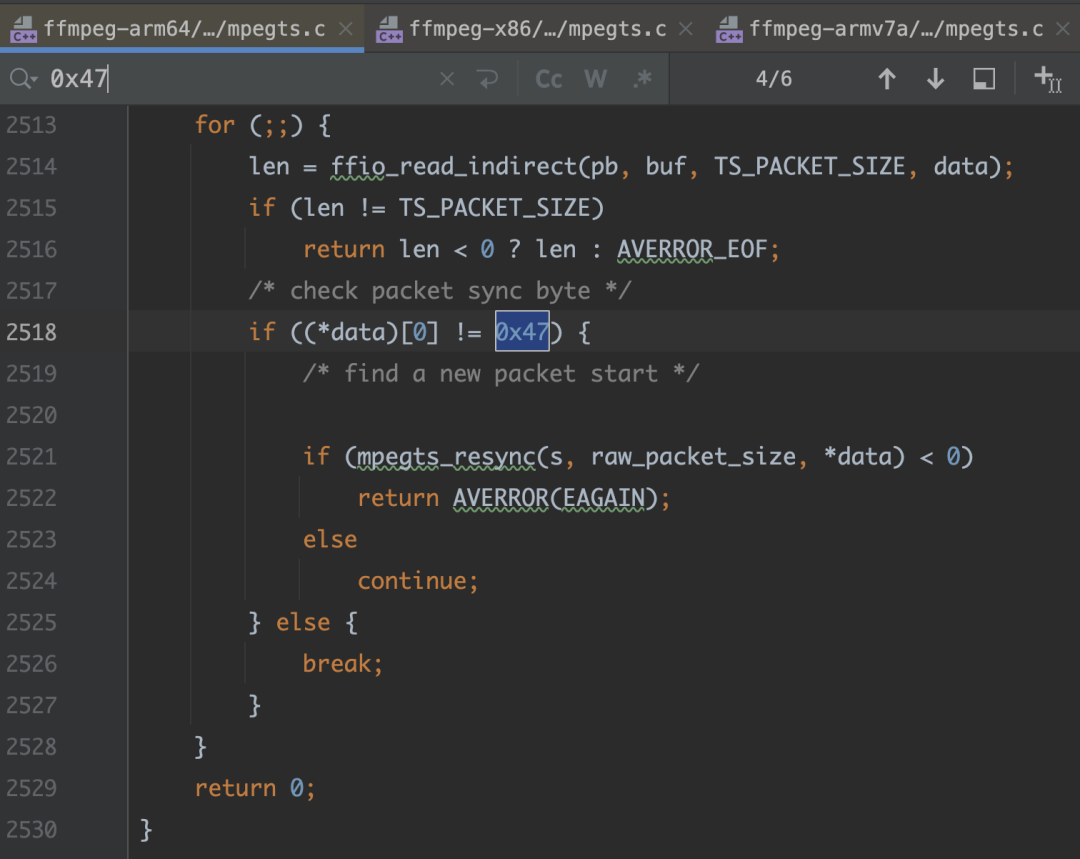

而在 mpegts.c 里最重要的 read_packet函数也是，读取的时候会读取 TS_PACKET_SIZE（188）的大小，然后判断包的首字节是不是 0x47 ，如果不是就通过 mpegts_resync重新同步一下去尝试寻找 0x47 。

「可能这时候细心的你已经发现了「盲点」，前面 PNG 的 Header 二进制里不就是 89 50 4E 47吗？这里不也是有 0x47 ？，这种情况下 mpegts.c 在解包的时候不就会「错乱」了吗」？

如下图所示，因为如果从图片的 0x47 开始算， 以 188 的包长度计算，下一个包不就找不到 <
