当外部供电不稳定导致STM32 VDD电压波动时，通过利用STM32的内部参考电压，可以实现ADC管脚电压的精确测量，精度达0.01v。采用公式：PinAdcV = (3 * VREFINT_CAL * PinAdcData) / (VREFINT_Data * (4096-1))进行计算，其中VREFINT_CAL和VREFINT_Data为常量，PinAdcData为ADC测量值。已验证适用于STM32L151，并提供完整代码下载链接和开发板购买信息。

当使用电池直接供电或外部供电低于LDO的输入电压时，会造成STM32 VDD电压不稳定，忽高忽低。

此时通过使用STM32的内部参考电压功能(Embedded internal reference voltage)，可以准确的测量ADC管脚对应的电压值，精度 0.01v左右，可以满足大部分应用场景。

计算公式：

PinAdcV = (float)(3 * VREFINT_CAL * PinAdcData) / (float)(VREFINT_Data * (4096-1));

说明：

VREFINT_CAL = *(__IO uint16_t *)(0X1FF80078);
VREFINT_Data 即 ADC_IN17的ADC数值；
PinAdcData 为待测管脚的ADC数值

基于STM32L151的具体实现：

{
        sConfig.Channel = ADC_CHANNEL_0;
        sConfig.Rank = ADC_REGULAR_RANK_1;
        sConfig.SamplingTime = ADC_SAMPLETIME_4CYCLES;
        if (HAL_ADC_ConfigChannel(&hadc, &sConfig) != HAL_OK)
        {
            _Error_Handler(__FILE__, __LINE__);
        }
        HAL_ADC_Start(&hadc);
        HAL_ADC_PollForConversion(&hadc,100);
        adcPA0Data=(uint16_t)HAL_ADC_GetValue(&hadc);
        HAL_ADC_Stop(&hadc);
}

{
        uint16_t VREFINT_CAL = *(__IO uint16_t *)(0X1FF80078);
        uint16_t adcVerfData = 0;
        float pa0Volt = 0.0f;


        // #define ADC_CHANNEL_VREFINT     ADC_CHANNEL_17
        sConfig.Channel = ADC_CHANNEL_VREFINT;
        sConfig.Rank = ADC_REGULAR_RANK_1;
        sConfig.SamplingTime = ADC_SAMPLETIME_4CYCLES;
        if (HAL_ADC_ConfigChannel(&hadc, &sConfig) != HAL_OK)
        {
            _Error_Handler(__FILE__, __LINE__);
        }
        HAL_ADC_Start(&hadc);
        HAL_ADC_PollForConversion(&hadc,100);
        adcVerfData=(uint16_t)HAL_ADC_GetValue(&hadc);
        HAL_ADC_Stop(&hadc);

        pa0Volt = (float)(3 * VREFINT_CAL * adcPA0Data) / (float)(adcVerfData * 4095);

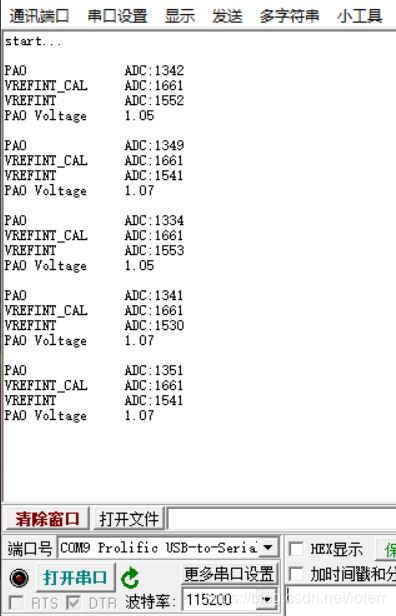

        HAL_Delay(1000);
}
