ULN2803APG低位开关 TBD62783APG高位开关 高电平有效；低电平有效逻辑驱动加 反相器74HC240

一、TBD62783APG是PNP型高位开关，电流从芯片引脚流出到负载，为什么数据手册写的IOUT最大值是-500ma，电流是负值怎么回事？流出应该是正值，流入才是负值啊？



---

您对电流方向的直觉是正确的，但这个“-”号并不是您通常理解的那个数学意义上的负号。
答案：这个“-”号代表的是电流的方向定义，而非数学上的负值。它表明这个电流是与常规参考方向相反的。

1. 建立参考方向
在电子学中，尤其是在定义芯片引脚的特性时，我们需要一个统一的参考标准。这个标准通常是：
默认参考方向：电流“流入”芯片引脚为正向（+）。
这个约定适用于大多数芯片引脚的描述。

2. 应用到具体芯片
现在我们把这个约定应用到不同类型的芯片上：

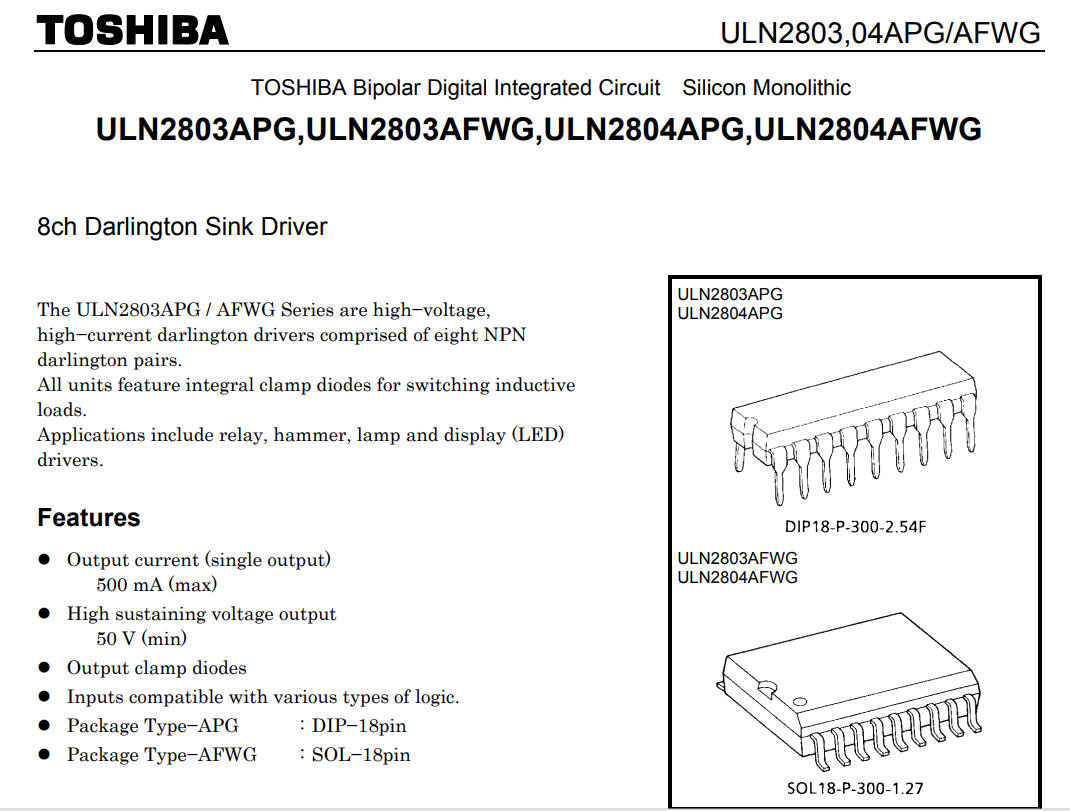

对于ULN2803（NPN灌电流型）：
电流从负载流入输出引脚，然后从地流出。
这个方向与 “流入为正” 的默认约定一致。
所以数据手册上会写：I_OUT = +500 mA。

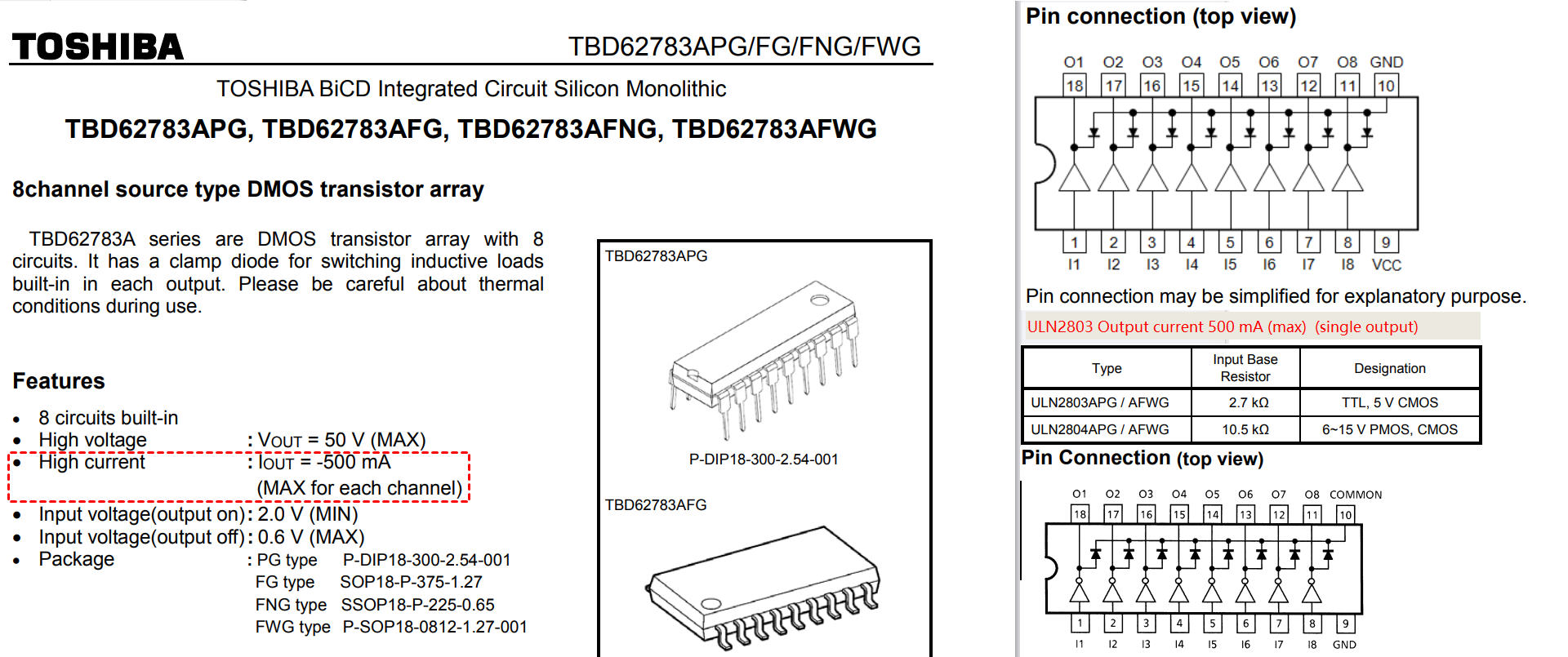

对于TBD62783APG（PNP源电流型）：
电流从芯片的VCC引脚流入，从输出引脚流出到负载。
这个电流是从输出引脚流出来的，这与 “流入为正” 的默认约定相反。
为了明确表示这种相反的关系，数据手册使用一个负号（-） 来标注。
所以数据手册上写：I_OUT = -500 mA。

3. 一个生动的类比
把芯片引脚想象成一个水龙头：
ULN2803（NPN）：水龙头是“下水口”，水从水池（负载）流入水龙头（芯片）。这是“正向流动”。
TBD62783APG（PNP）：水龙头是“上水口”，水从水管（VCC）流出水龙头（芯片）到水池（负载）。
相对于“流入”的默认约定，这是“反向流动”，所以用“-”号标记。

所以，请您这样理解：
Iout = -500 mA 的真实含义是： 此引脚可以安全地向外输出（Source） 高达500mA的电流。
这个负号是一个 “方向指示器”，而不是说电流值小于零。它是在告诉我们：“注意！这个引脚上的电流定义方向与常规相反。”

二、TCA9555 IO扩展模块 - SN74HC240 - TBD62783APG 驱动1W中间继电器方案
1、TCA9555：16个IO口均有LED指示，LED为共阳极设计，使用2k电阻限流，当IO口输出为逻辑0时，LED点亮。逻辑低电平有效。
2、SN74HC240：逻辑电平转换与缓冲。八路反相三态缓冲器/线路驱动器。
反相：“逻辑低电平有效”。
缓冲：提供比GPIO大得多的输出电流（例如35mA），可靠驱动后级TBD62783的输入。

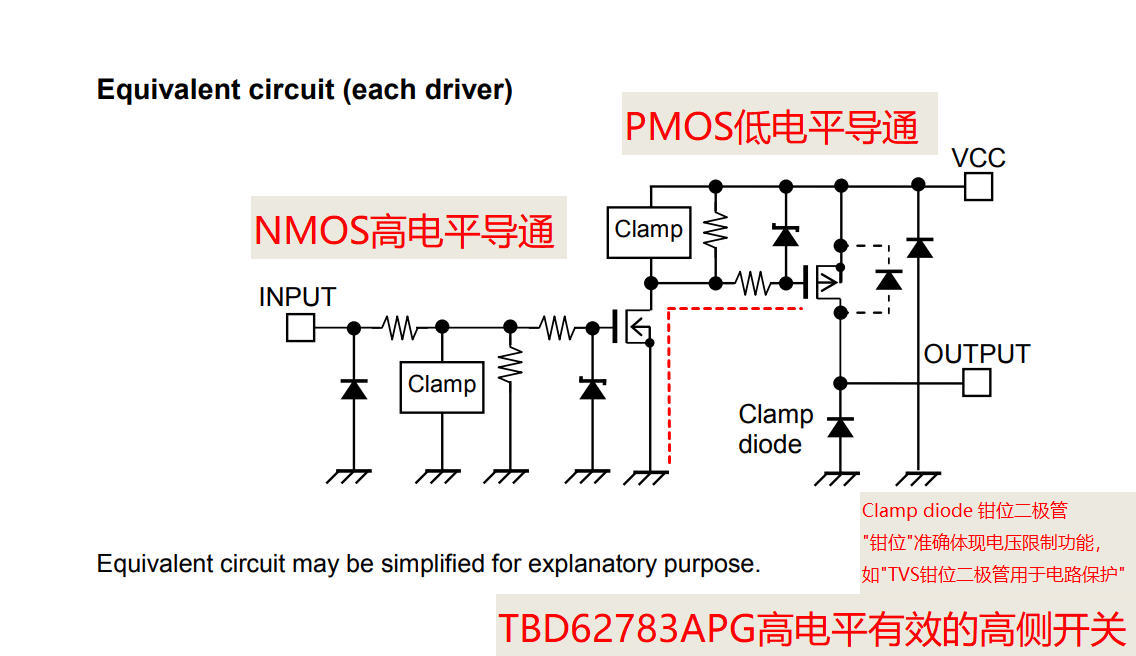

3、TBD62783APG：高边功率开关。
没有合适的逻辑低电平有效高位开关，只能用反相器实现；
使用其他60P03、光耦固态继电器LH1520之类的分立器件占空间，成本高。
