电子积木：817光耦电压隔离板

日积月累做些小实验备忘

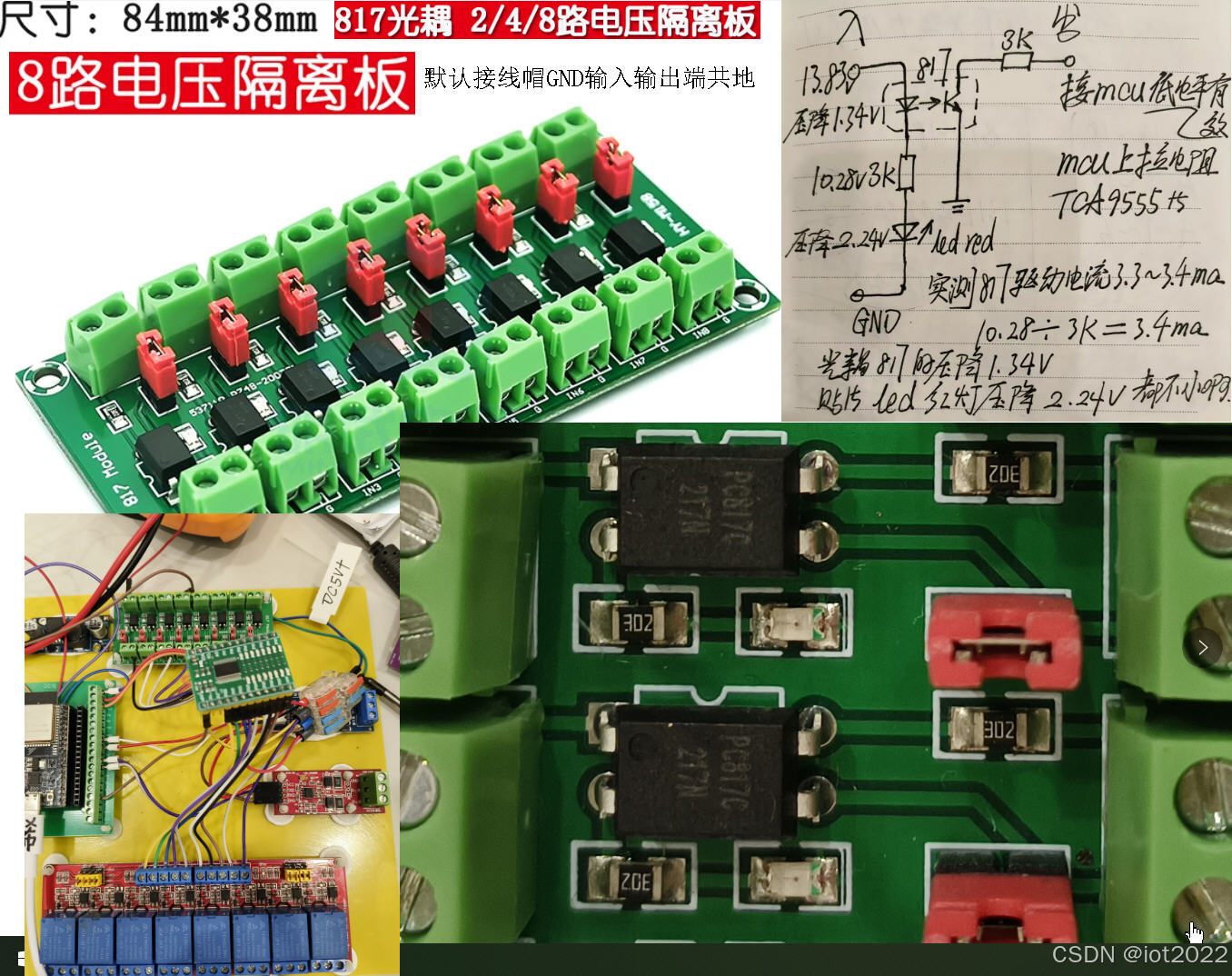

这里做8路输入，宽压DC12V、DC24V都没问题，用于PLC柜的国产化改造，通常是DC24V。

配合TCA9555 IO扩展积木使用。这里用的DC12V电池做电源试验，画了草图右上角备忘。

模块参数：

1、驱动端信号电压：3.6-24V

2、输出端电压范围：3.6-30V （输出电流视具体情况   但不要超10ma，总功率一定，电压和电流是成反比的）

3、通过跳线帽可以实现输出端是高电位输出还是拉低输出。

4、板子上面N路817均为独立的 ，可以实现不同电压的同时控制。

5：板子尺寸：长：84mm ；  宽：38mm；  长边孔距：42mm；宽边孔距：32mm

在实际工作中碰到了需要隔离控制，并且电压转换的时候，会用到此模块。

可以实现 3.3V或者5V 控制3.6---24V电压等级的接口，实现控制端导通之后，被控制端也会导通。

光电隔离抗干扰能力强。后面可以驱动大功率三极管，MOS管 等需要高电压驱动的场合，也可以直接驱动小功率的24V继电器工作。

如果是脉冲信号，请注意，817的极限也就是4KHZ以下，大于4KHZ的控制信号请不要使用本模块，将会工作不正常。

电子积木 实验板是可以的，商业化则需要PCB，PCB成本反而比电子积木贵好多，但生产时间短，也不需要组装，时间和效率就是金钱。

电子积木市场存量大，批量生产的规模效应使得成本很低，实验板用704硅橡胶工业白胶绝缘固定积木挺划算的。剩下的就是多练习micropython编程，工控板运行的如何，主要看程序写的如何咯。
