Altium Designer绘制的电路原理图

最新推荐文章于 2024-10-14 19:32:01 发布
原创 最新推荐文章于 2024-10-14 19:32:01 发布 · 943 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了如何安装Altium Designer并创建工程文件，重点讲解了绘制STM32F103XXX原理图库的步骤，包括放置矩形和管脚，并设置Designator和Name。

这里写目录标题

一、安装Altium Designer

链接

提取码：g9um

二、创建工程文件

1.新建一个 PCB 工程并保存。
在这里插入图片描述

2.分别新建 Schematic、PCB、Schematic Library、PCB Library，并依次保存文件(本次实验主要用到的是 Schematic和PCB Library)
在这里插入图片描述

三、绘制原理图库

1.点击Libraries中Schematic Library Documents文件夹下 XXX.SchLib文件
在这里插入图片描述

2.绘制 STM32F103XXX 图库

① 放置一个矩形
在这里插入图片描述

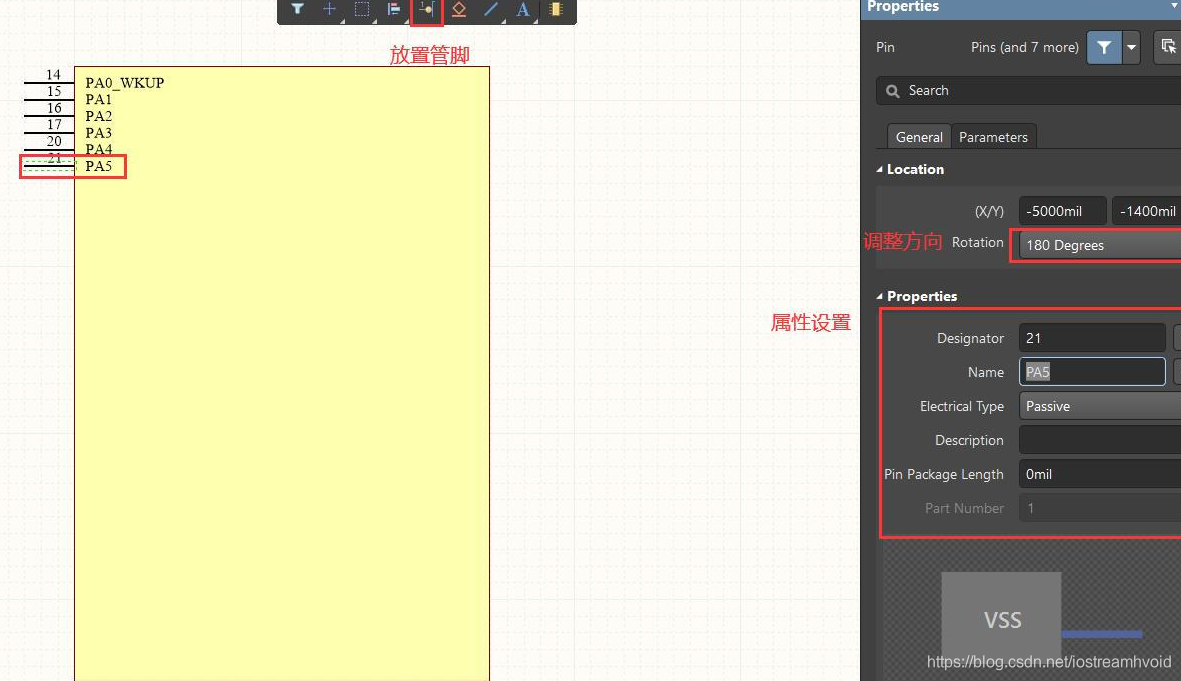

②放置管脚，并设置 Designator 和 Name
在这里插入图片描述
