QOS 学习记录

 一.学习qos其实看懂配置基本上就懂原理了，所以学习qos可以直接看怎么配置来学习qos是怎么工作的。

1.上面拓扑通过ospf 将三层路由打通，然后开始配置qos，首先配置qos的分流并打上DSCP值：

    在AR1上面分流打标记

acl number 3000
 rule 5 permit ip destination 172.16.1.2 0
acl number 3001
 rule 5 permit ip destination 172.16.1.3 0
acl number 3002
 rule 5 permit ip destination 172.16.1.4 0
#
traffic classifier pc2 operator or
 if-match acl 3001
traffic classifier pc1 operator or
 if-match acl 3000
traffic classifier pc3 operator or
 if-match acl 3002
#
traffic behavior pc2
 remark dscp af22
traffic behavior pc1
 remark dscp af11
traffic behavior pc3
 remark dscp ef
#
traffic policy test
 classifier pc1 behavior pc1
 classifier pc2 behavior pc2
 classifier pc3 behavior pc3
traffic policy pc1
#

2.在AR2和AR3的入接口上面都要开启信任dscp，设备就能认识并通过dscp值进行默认队列了

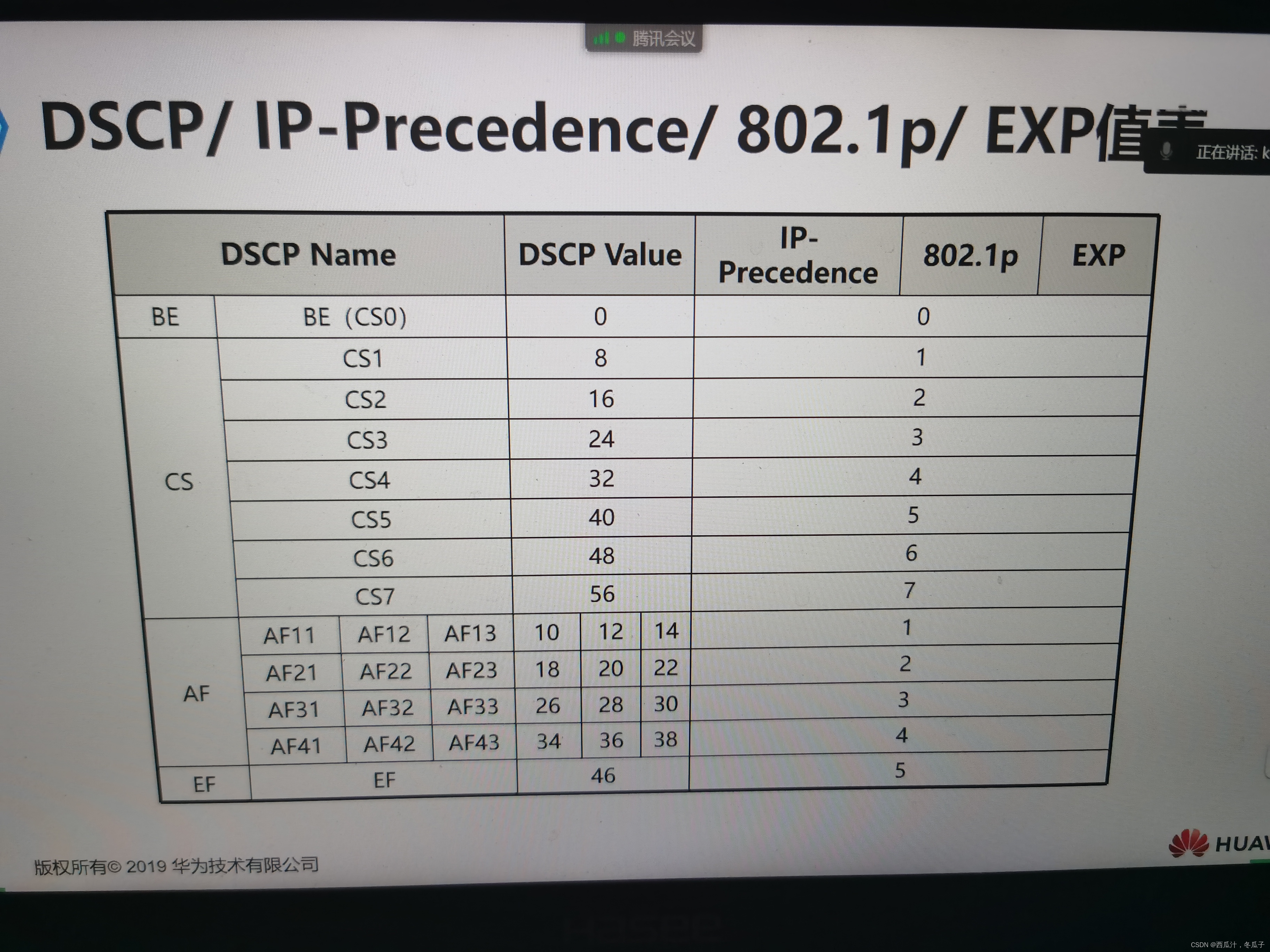

 可以对应此表看dscp值对应哪个队列，也可以自己在设备上面display看。

3.在AR3上面给队列进行调度调度方式wfq：

qos queue-profile test
  queue 1 weight 63
  queue 2 weight 16
  schedule wfq 1 to 2

4.在AR3上面设置丢包模板：

drop-profile test
wred dscp
  dscp af11 low-limit 30 high-limit 80 discard-percentage 30
  dscp af22 low-limit 20 high-limit 60 discard-percentage 50

5.绑定丢包模板：

qos queue-profile test
  queue 1 to 2 drop-profile test

大概配置就这些，后续有问题请留言，有问题后续改正！
