FFMPEG之bitstream_filter

本文详细介绍了H264的两种封装格式AnnexB和avcC,以及它们在SPS和PPS信息处理上的差异。同时,讨论了MP4和MKV等格式中H264的处理方式,并重点解析了FFmpeg中的BitstreamFilter,特别是`av_bitstream_filter_filter`函数的使用,包括如何添加和处理SPS、PPS信息,以及在不同封装格式间的转换过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

前言

    包含00 00 00 01 或 00 00 01分隔符的H264封装称之为AnnexB,00 00 00 01 或 00 00 01代表了H264 NAL单元的开始,同时也表示上一个NAL单元的结束,在AnnexB中,SPS,PPS信息与普通的数据NAL单元一样传输。在另外一种H264的封装格式avcC中,它的SPS,PPS一般被包含在extradata数据段,详见ISO/IEC 14496-15 Advanced Video Coding的AVC decoder configuration record一节。avcC中无NAL单元的起始结束符,但是包含了NAL单元的长度信息。所以,也可以完整分开NAL单元。MP4,MKV封装的H264不包含SPS,PPS,也可能不带有00 00 00 01 或 00 00 01分隔符,解码器解码需要SPS,PPS信息,有的也需要00 00 00 01 或 00 00 01,bitstream_filter的功能就是将这些信息给加上去。通常AVI封装的H264会使用AnnexB。

API详解

/* 头文件中说此函数已经过时,建议调用使用AVBSFContext的 av_bsf_send_packet()和av_bsf_receive_packet() ,
 * 在以前老版本的FFMPEG上,函数的返回值大于等于0表示成功,负数表示失败。
 * 在4.2.2此函数返回值1表示返回成功;0表示try again或者eof错误,返回0通常是由内存分配失败引起的;返回-1表示失败
 * API具有二义性,有可能是目前不推荐使用的原因。
*/
int av_bitstream_filter_filter(AVBitStreamFilterContext *bsfc,
                               AVCodecContext *avctx, const char *args,
                               uint8_t **poutbuf, int *poutbuf_size,
                               const uint8_t *buf, int buf_size, int keyframe)
{
    ……
    /*
     * 1. priv本身可以在读取文件header,可以判断codec类型时初始化,
        如H264可以调用av_bitstream_filter_init("h264_mp4toannexb")
        H265可以调用av_bitstream_filter_init("hevc_mp4toannexb")
        如今推荐使用av_bsf_get_by_name(), av_bsf_alloc(), and av_bsf_init()来完成初始化。
     * 2.如果ctx不存在,则用av_bsf_alloc函数来分配,并且将filter传给ctx,bsf就是bitstream_filter的缩写
     * 3.调用av_bsf_init来初始化。
    */
    if (!priv->ctx) {
        /*
         * 1. 为AVBSFContext类型为AVCodecParameters结构体的para_in,par_out参数分配内存并且初始化。
         * 2. 为AVBSFContext类型为AVBSFInternal结构体的internal参数分配内存。
         * 3. 为internal参数调用av_packet_alloc()分配buffer_pkt,此时未创建AVBufferRef和AVBuffer。
         * 4. 设置默认参数
         * 5. 为priv_data分配内存并且设置默认参数
        */
        ret = av_bsf_alloc(bsfc->filter, &priv->ctx);
        /* 根据AVCodecContext配置para_in */
        ret = avcodec_parameters_from_context(priv->ctx->par_in, avctx);
        ……
        /*
         * 1. 判断filter是否支持目前的codec。
         * 2. 将para_out的参数初始化成和para_in一样,para_in的extradata也复制到了para_out中。
         * 3. 进入到具体的filter去完成初始化,比如进入ff_h264_mp4toannexb_bsf 这个filter中
         */
        ret = av_bsf_init(priv->ctx);
    }

    pkt.data = (uint8_t *)buf;
    pkt.size = buf_size;
    /*
      *1. 让pkt具有引用计数功能,在此之前pkt还不具有引用计数功能,只是将data指向了入参的buf。
      *2. 要求ctx->internal->buffer_pkt->data必须为空并且不存在ctx->internal->buffer_pkt->side_data_elems
      *3. 重新用packet_alloc调用av_buffer_realloc给pkt分配了内存,
         av_buffer_realloc和packet_alloc都没有将原来的buf数据复制到新内存data中。在av_packet_make_refcounted中进行了复制。
      *4. 通过av_packet_move_ref,让ctx->internal->buffer_pkt引用pkt的资源。注意:此时pkt的AVBuffer引用实际上只有一个。
    */
    ret = av_bsf_send_packet(priv->ctx, &pkt);
    ……
    /* 1. 应该使用ff_bsf_get_packet来将ctx->internal->buffer_pkt指向一个空白的pkt.
     * 2. 将用实际的filter来parse流,对应MP4的H264就是h264_mp4toannexb_filter这个函数,见h264_mp4toannexb_bsf.c文件
     */
    ret = av_bsf_receive_packet(priv->ctx, &pkt);
    /* 出错时,已经调用av_packet_unref释放过了pkt */
    if (ret == AVERROR(EAGAIN) || ret == AVERROR_EOF)
        return 0;
    else if (ret < 0)
        return ret;
    /* 释放掉av_bsf_send_packet分配的pkt的AVBuffer */
    av_packet_unref(&pkt);

    /* drain all the remaining packets we cannot return */
    while (ret >= 0) {
        ret = av_bsf_receive_packet(priv->ctx, &pkt);
        av_packet_unref(&pkt);
    }

    if (!priv->extradata_updated) {
        /* update extradata in avctx from the output codec parameters */
        if (priv->ctx->par_out->extradata_size && (!args || !strstr(args, "private_spspps_buf"))) {
            av_freep(&avctx->extradata);
            avctx->extradata_size = 0;
            avctx->extradata = av_mallocz(priv->ctx->par_out->extradata_size + AV_INPUT_BUFFER_PADDING_SIZE);
            if (!avctx->extradata)
                return AVERROR(ENOMEM);
            memcpy(avctx->extradata, priv->ctx->par_out->extradata, priv->ctx->par_out->extradata_size);
            avctx->extradata_size = priv->ctx->par_out->extradata_size;
        }

        priv->extradata_updated = 1;
    }

    return 1;
}

static int h264_extradata_to_annexb(AVBSFContext *ctx, const int padding)
{
    H264BSFContext *s = ctx->priv_data;
    uint16_t unit_size;
    uint64_t total_size                 = 0;
    uint8_t *out                        = NULL, unit_nb, sps_done = 0,
             sps_seen                   = 0, pps_seen = 0;
    /* 后面附图解释这个4是什么 */
    const uint8_t *extradata            = ctx->par_in->extradata + 4;
    static const uint8_t nalu_header[4] = { 0, 0, 0, 1 };
    int length_size = (*extradata++ & 0x3) + 1; // retrieve length coded size

    s->sps_offset = s->pps_offset = -1;

    /* retrieve sps and pps unit(s) */
    unit_nb = *extradata++ & 0x1f; /* number of sps unit(s) */
    if (!unit_nb) {
        goto pps;
    } else {
        s->sps_offset = 0;
        sps_seen = 1;
    }

    while (unit_nb--) {
        int err;

        unit_size   = AV_RB16(extradata);
        total_size += unit_size + 4;
        if (total_size > INT_MAX - padding) {
            av_log(ctx, AV_LOG_ERROR,
                   "Too big extradata size, corrupted stream or invalid MP4/AVCC bitstream\n");
            av_free(out);
            return AVERROR(EINVAL);
        }
        if (extradata + 2 + unit_size > ctx->par_in->extradata + ctx->par_in->extradata_size) {
            av_log(ctx, AV_LOG_ERROR, "Packet header is not contained in global extradata, "
                   "corrupted stream or invalid MP4/AVCC bitstream\n");
            av_free(out);
            return AVERROR(EINVAL);
        }
        if ((err = av_reallocp(&out, total_size + padding)) < 0)
            return err;
        memcpy(out + total_size - unit_size - 4, nalu_header, 4);
        memcpy(out + total_size - unit_size, extradata + 2, unit_size);
        extradata += 2 + unit_size;
pps:
        if (!unit_nb && !sps_done++) {
            unit_nb = *extradata++; /* number of pps unit(s) */
            if (unit_nb) {
                s->pps_offset = total_size;
                pps_seen = 1;
            }
        }
    }

    if (out)
        memset(out + total_size, 0, padding);

    if (!sps_seen)
        av_log(ctx, AV_LOG_WARNING,
               "Warning: SPS NALU missing or invalid. "
               "The resulting stream may not play.\n");

    if (!pps_seen)
        av_log(ctx, AV_LOG_WARNING,
               "Warning: PPS NALU missing or invalid. "
               "The resulting stream may not play.\n");

    av_freep(&ctx->par_out->extradata);
    ctx->par_out->extradata      = out;
    ctx->par_out->extradata_size = total_size;

    return length_size;
}

/* 函数返回0表示成功,返回其他值表示失败 */
static int h264_mp4toannexb_filter(AVBSFContext *ctx, AVPacket *out)
{
    H264BSFContext *s = ctx->priv_data;
    ……
    /* 取出pkt并将ctx->internal->buffer_pkt指向一个空白的pkt */
    ret = ff_bsf_get_packet(ctx, &in);
    if (ret < 0)
        return ret;

    /* nothing to filter */
    if (!s->extradata_parsed) {
        av_packet_move_ref(out, in);
        av_packet_free(&in);
        return 0;
    }
    ……
    do {
        ret= AVERROR(EINVAL);
        if (buf + s->length_size > buf_end)
            goto fail;
        /* 如buf中数据为00 00 00 0b 06 00 07 81时,nal_size就是11,如buf中数据为00 00 00 15 06 05 11 03,
         * nal_size就是21,s->length_size是将nal_size的字节数。从nal_size类型看,s->length_size应该小于等于4
         */
        for (nal_size = 0, i = 0; i<s->length_size; i++)
            nal_size = (nal_size << 8) | buf[i];
        /* 这儿有一个问题,如果out中已经有了很多NAL,是否要goto fail的问题,我认为还是应该fail,因为这些NAL可能不完整的DATA SLICE,会花屏,在卡一下和花屏中选择,一般会选择卡一下。 */
        if (nal_size > buf_end - buf || nal_size < 0)
            goto fail;

        if (unit_type == H264_NAL_SPS)
            s->idr_sps_seen = s->new_idr = 1;
        else if (unit_type == H264_NAL_PPS) {
            s->idr_pps_seen = s->new_idr = 1;
            /* if SPS has not been seen yet, prepend the AVCC one to PPS */
            if (!s->idr_sps_seen) {
                if (s->sps_offset == -1)
                    av_log(ctx, AV_LOG_WARNING, "SPS not present in the stream, nor in AVCC, stream may be unreadable\n");
                else {
                    if ((ret = alloc_and_copy(out,
                                         ctx->par_out->extradata + s->sps_offset,
                                         s->pps_offset != -1 ? s->pps_offset : ctx->par_out->extradata_size - s->sps_offset,
                                         buf, nal_size, 1)) < 0)
                        goto fail;
                    s->idr_sps_seen = 1;
                    goto next_nal;
                }
            }
        }

        /* if this is a new IDR picture following an IDR picture, reset the idr flag.
         * Just check first_mb_in_slice to be 0 as this is the simplest solution.
         * This could be checking idr_pic_id instead, but would complexify the parsing. */
        if (!s->new_idr && unit_type == H264_NAL_IDR_SLICE && (buf[1] & 0x80))
            s->new_idr = 1;

        /* prepend only to the first type 5 NAL unit of an IDR picture, if no sps/pps are already present */
        if (s->new_idr && unit_type == H264_NAL_IDR_SLICE && !s->idr_sps_seen && !s->idr_pps_seen) {
            if ((ret=alloc_and_copy(out,
                               ctx->par_out->extradata, ctx->par_out->extradata_size,
                               buf, nal_size, 1)) < 0)
                goto fail;
            s->new_idr = 0;
        /* if only SPS has been seen, also insert PPS */
        } else if (s->new_idr && unit_type == H264_NAL_IDR_SLICE && s->idr_sps_seen && !s->idr_pps_seen) {
            if (s->pps_offset == -1) {
                av_log(ctx, AV_LOG_WARNING, "PPS not present in the stream, nor in AVCC, stream may be unreadable\n");
                if ((ret = alloc_and_copy(out, NULL, 0, buf, nal_size, 0)) < 0)
                    goto fail;
            } else if ((ret = alloc_and_copy(out,
                                        ctx->par_out->extradata + s->pps_offset, ctx->par_out->extradata_size - s->pps_offset,
                                        buf, nal_size, 1)) < 0)
                goto fail;
        } else {
            if ((ret=alloc_and_copy(out, NULL, 0, buf, nal_size, unit_type == H264_NAL_SPS || unit_type == H264_NAL_PPS)) < 0)
                goto fail;
            if (!s->new_idr && unit_type == H264_NAL_SLICE) {
                s->new_idr = 1;
                s->idr_sps_seen = 0;
                s->idr_pps_seen = 0;
            }
        }

next_nal:
        buf        += nal_size;
        cumul_size += nal_size + s->length_size;
    } while (cumul_size < buf_size);

    ret = av_packet_copy_props(out, in);
    if (ret < 0)
        goto fail;

fail:
    if (ret < 0)
        av_packet_unref(out);
    av_packet_free(&in);

    return ret;
}

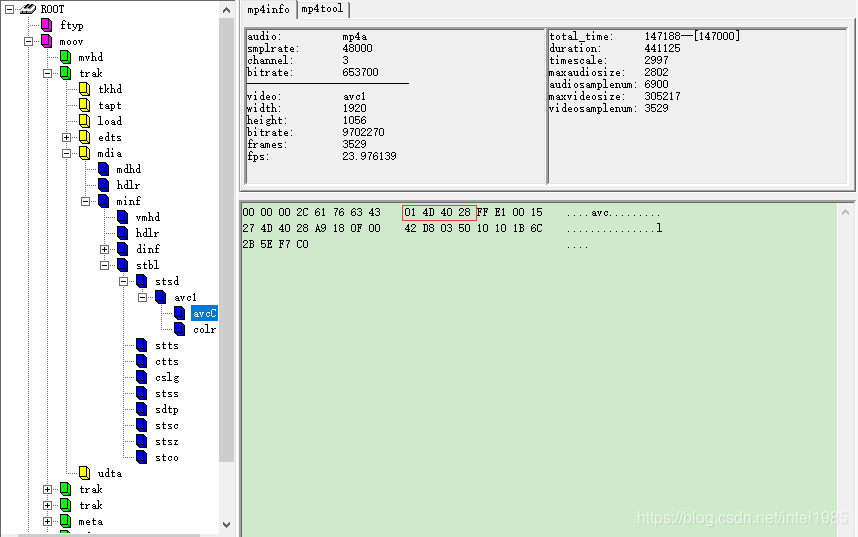

ctx->par_in->extradata + 4跳过的字节如下图所示。

跳过的字节就是红色框中的内容。此时length_size为4,unit_nb是1。

分析自BHSJ.mp4

00 00 00 15 06 05 11 03
