[WTL/ATL]_[Gdiplus]_[绘制虚线并设置破折号空格的宽度]

最新推荐文章于 2024-09-04 11:55:36 发布
最新推荐文章于 2024-09-04 11:55:36 发布
阅读量645 收藏 1
点赞数 1
CC 4.0 BY-SA版权
分类专栏： GDI+编程日积月累 ATL/WTL界面开发 文章标签： wtl Gdiplus dash space 宽度
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/infoworld/article/details/123881829
本文介绍了如何在Windows界面开发中使用Gdiplus库来绘制虚线，并着重讲解了如何调整虚线的破折号和空格宽度，以达到理想的视觉效果。通过设置DashStyle、DashCap以及使用SetDashPattern方法，可以自定义虚线模式。文章提供了一个View类的源码示例，展示了具体实现过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

场景

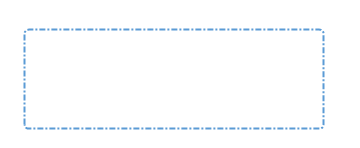

  1. WTL界面开发时，有些情况下需要绘制虚线，比如圆角矩形的虚线，默认的破折号和点之间的空格特别小，看着比较密集，那么如何增加点线之间的空格，或者增加破折号的长度？
    在这里插入图片描述

说明

  1. 使用Gdiplus绘制圆角矩形是比Gdi简单，因为它提供了路径GraphicsPath和抗锯齿模式SmoothingModeAntiAlias. 在之前的文章[2]也说过如何绘制圆角矩形。

  2. 使用GraphicsPath也得使用Pen对象，它设置了画线的画笔。之后设置虚线使用以下的方法:

    • pen.SetDashStyle(Gdiplus::DashStyleDashDot);

  3. 设置Dash相关的方法有四个:

    • SetDashCap :设置破折号两头的形状，比如三角形DashCapTriangle.
    • SetDashStyle : 设置虚线的
