疯狂Java讲义（二）

        Java语言是纯粹的面向对象的程序设计语言，这主要表现为Java完全支持面向对象的三种基本特征:继承、封装和多态。Java 语言完全以对象为中心，Java程序的最小程序单位是类，整个 Java 程序由一个一个的类组成。

        Java完全支持使用对象、类、继承、封装、消息等基本概念来进行程序设计，允许从现实世界中客观存在的事物(即对象)出发来构造软件系统,在系统构造中尽可能运用人类的自然思维方式。实际上，这些优势是所有面向对象编程语言的共同特征。面向对象的方式实际上由OOA(面向对象分析)、OOD(面向对象设计）和OOP(面向对象编程）三个部分有机组成，其中，OOA和OOD的结构需要使用一种方式来描述并记录，目前业界统一采用UML(统一建模语言）来描述并记录OOA和 OOD的结果。

        目前UML的最新版本是2.0，它一共包括13种类型的图形，使用这13种图形中的某些就可以很好地描述并记录软件分析、设计的结果。通常而言，没有必要为软件系统绘制13种UML图形，常用的UML图形有用例图、类图、组件图、部署图、顺序图、活动图和状态机图。本章将会介绍UML图的相关概念，也会详细介绍这7种常用的UML图的绘制方法。

1.结构化程序设计

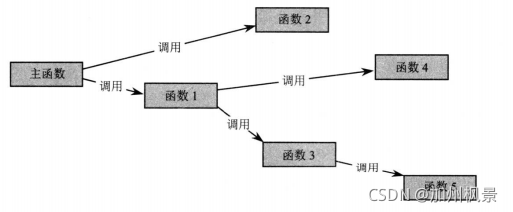

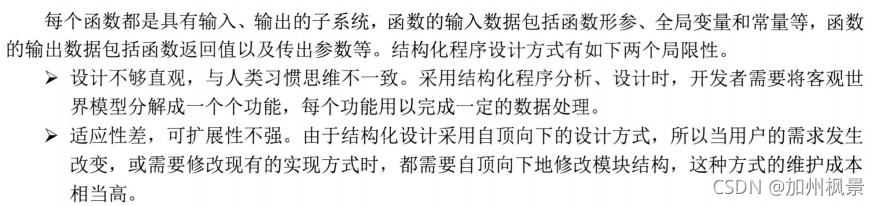

        结构化设计需要采用自顶向下的设计方式，在设计阶段就需要考虑每个模块应该分解成哪些子模块,每个子模块又分解成哪些更小的模..依此类推，直至将模块细化成一个个函数。

2.UML（统一建模语言）介绍

 2.1用例图

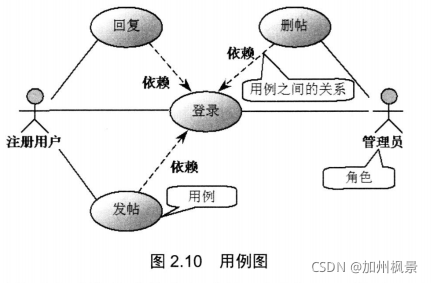

         用例图包括用例(以一个椭圆表示，用例的名称放在椭圆的中心或椭圆下面)、角色(Actor,也就是与系统交互的其他实体，以一个人形符号表示)、角色和用例之间的关系(以简单的线段来表示)，以及系统内用例之间的关系。用例图一般表示出用例的组织关系——要 么是整个系统的全部用例，要么是完成具体功能的一组用例。

 2.2类图

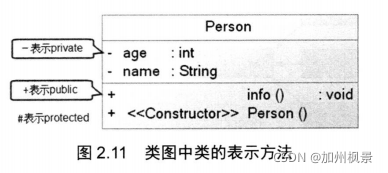

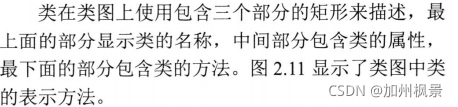

 类图除了可以表示实体的静态内部结构之外，还可以表示实体之间的相互关系。

类之间有三种基本关系：

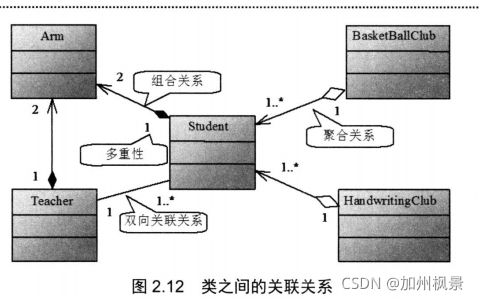

1.关联（包括聚合，组合）   2.泛化（与继承同一个概念）   3.依赖

1.

组合中部分和全体唇亡齿寒的关系，有部分的存在，全体才称之为全体，每个实例都是其固有特性；

聚合中部分的每个实例都不是全体的固有特性，可以有千千万万个部分实例，只要有一个部分的实例存在，聚合关系形成的全体仍然是其本身。

2.

 3.

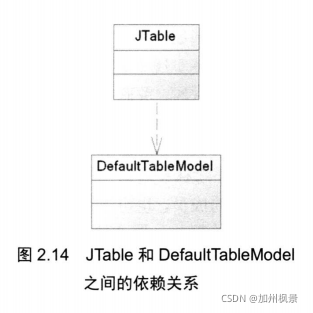

如果一个类的改动会导致另一个类的改动，则称两个类之间存在依赖。依赖关系使用带箭头的虚线
表示，其中箭头指向被依赖的实体。依赖的常见可能原因如下:
➢改动的类将消息发给另一个类。
➢改动的类以另-一个类作为数据部分。
➢改动的类以另一个类作为操作参数。

  2.3 组件图

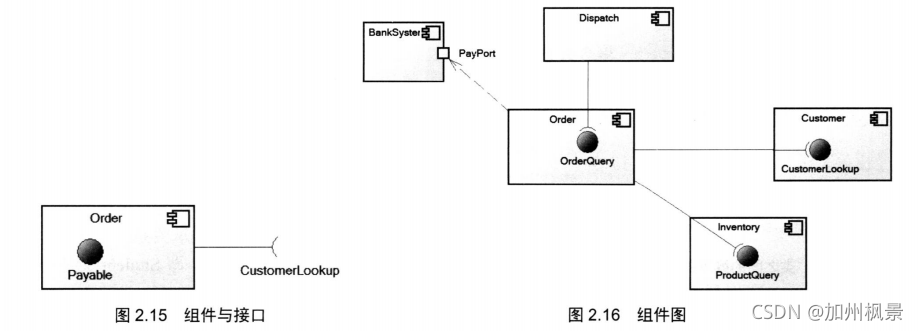

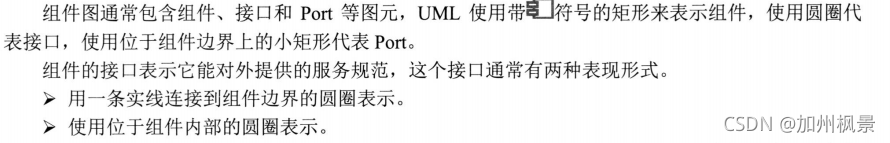

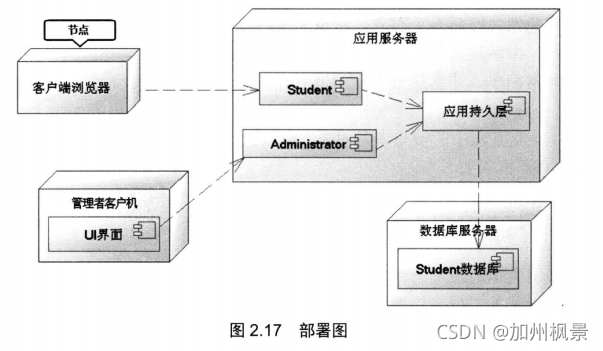

  2.4 部署图

  2.5 顺序图

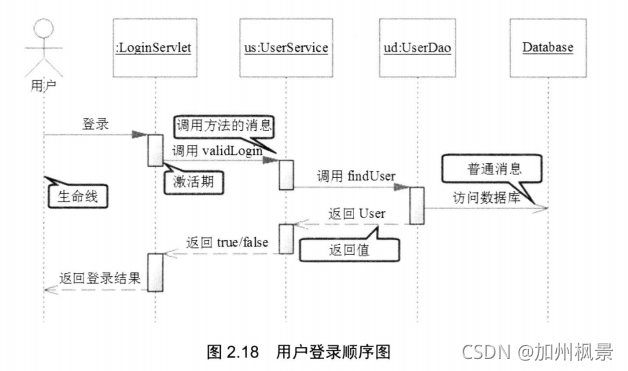

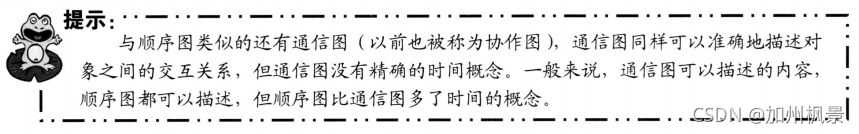

        顺序图有两个维度:垂直维度，以发生的时间顺序显示消息/调用的序列;水平维度，显示消息被发送到的对象实例。顺序图的关键在于对象之间的消息，对象之间的信息传递就是所谓的消息发送，消息通常表现为对象调用另一个对象的方法或方法的返回值，发送者和接收者之间的箭头表示消息。
        顺序图的绘制非常简单。顺序图的顶部每个框表示每个类的实例(对象)，框中的类实例名称和类名称之间用冒号或空格来分隔，例如myReportGenerator : ReportGenerator。如果某个类实例向另一个类实例发送一条消息，则绘制一条指向接收类实例的带箭头的连线，并把消息/方法的名称放在连线上面。

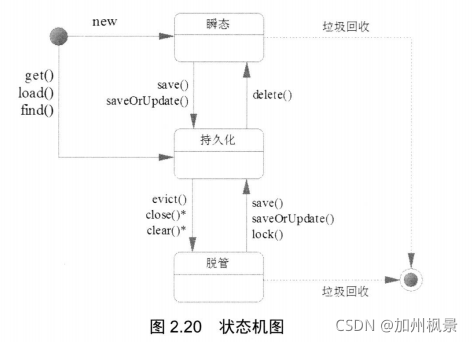

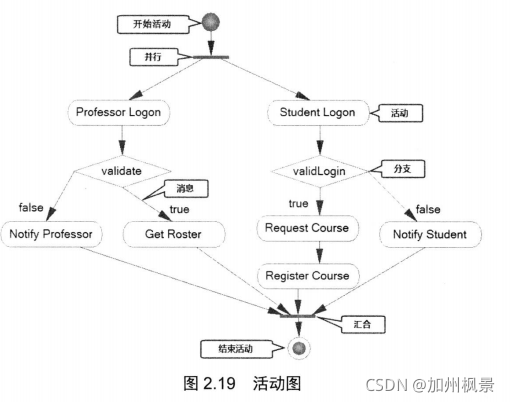

  2.6 活动图和状态机图



散装知识点：

•
•
