微机原理 4-CPU对存储器读／写操作过程

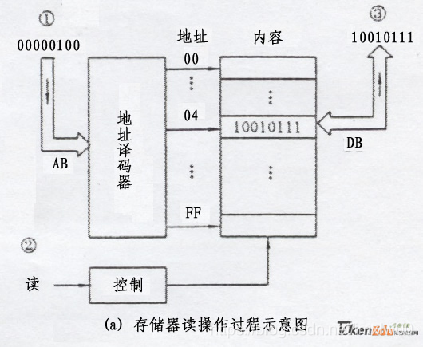

读操作

假定CPU 要读出存储器04H单元的内容10010111

• 1.CPU经地址总线发出地址信息，如04H，选中编号为04H的存储单元。
• 2.CPU发出读控制信号，打开该存储单元的相应的门电路。
• 3.地址为04H的存储单元的存储内容(信息)被送到数据总线上，进入CPU相应的寄存器，即读入CPU。

  读操作进行后，该单元的原内容不变。

写操作（又称 CPU存）

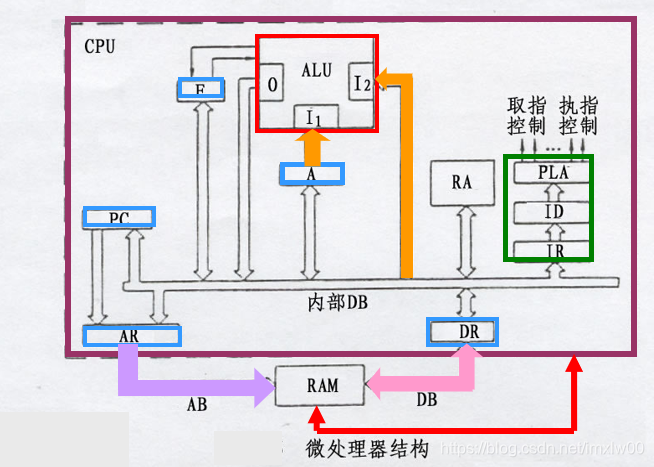

CPU送地址->地址 Reg（MAR）->译码器->选中相应内存单元， 然后将待写数据->MDR中，写控制信号控制下，将MDR中的数据写入内存。
写后，单元内容发生改变。
