本文介绍FFmpeg发送RTP封包的H264，以及用VLC工具的验证方法，即是分享也做记录；

一、RTP协议简单说明

RTP标准定义了两个子协议，RTP和RTCP：

数据传输协议RTP，用于实时传输数据。该协议提供的信息包括：时间戳（用于同步）、序列号（用于丢包和重排序检测）、以及负载格式（用于说明数据的编码格式）。

控制协议RTCP，用于QoS反馈和同步媒体流。相对于RTP来说，RTCP所占的带宽非常小，通常只有5%。

RTP报文头格式（见RFC3550 RFC3550 中文翻译中文RFC RFC文档 RFC翻译 RFC中文版）：

    0                   1                   2                   3
    0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |V=2|P|X|  CC   |M|     PT      |       sequence number         |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |                           timestamp                           |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |           synchronization source (SSRC) identifier            |
   +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
   |            contributing source (CSRC) identifiers             |
   |                             ....                              |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

1).版本号（V）：用来标志使用的RTP版本，占2位，当前协议版本号为2

2).填充位（P）：填充标志，占1位，如果P=1，则该RTP包的尾部就包含附加的填充字节，在该报文的尾部填充一个或多个额外的八位组，它们不是有效载荷的一部分。

3).扩展位（X）：扩展标志，占1位，如果X=1，则在RTP固定头部后面就跟有一个扩展头部

4).CSRC计数器（CC）：CSRC计数器，占4位，指示固定头部后面跟着的CSRC 标识符的个数

5).标记位（M）：标记，占1位，该位的解释由配置文档（Profile）来承担，不同的有效载荷有不同的含义，一般而言，对于视频，标记一帧的结束；对于音频，标记会话的开始。

6).载荷类型（PayloadType）：有效荷载类型，占7位，用于说明RTP报文中有效载荷的类型，如GSM音频、JPEM图像等,在流媒体中大部分是用来区分音频流和视频流的，这样便于客户端进行解析。

7).序列号（SN）：占16位，用于标识发送者所发送的RTP报文的序列号，每发送一个报文，序列号增1。接收端可以据此检测丢包和重建包序列，当下层的承载协议用UDP的时候，网络状况不好的时候可以用来检查丢包，同时出现网络抖动的情况可以用来对数据进行重新排序，序列号的初始值是随机的，同时音频包和视频包的sequence是分别记数的。

8).时间戳(Timestamp): 占32位，记录了该包中数据的第一个字节的采样时刻。在一次会话开始时，时间戳初始化成一个初始值。即使在没有信号发送时，时间戳的数值也要随时间而不断地增加（时间在流逝嘛）。时钟频率依赖于负载数据格式，并在描述文件（profile）中进行描述。一般而言，必须使用90 kHz 时钟频率。接收者使用时戳来计算延迟和延迟抖动，并进行同步控制。

9).同步源标识符(SSRC)：占32位，用于标识同步信源，同步源就是指RTP包流的来源。在同一个RTP会话中不能有两个相同的SSRC值。该标识符是随机选取的，RFC1889推荐了MD5随机算法。

10).贡献源列表（CSRC List）：可以有0～15个，每个CSRC标识符占32位，用来标志对一个RTP混合器产生的新包有贡献的所有RTP包的源。由混合器将这些有贡献的SSRC标识符插入表中。SSRC标识符都被列出来，以便接收端能正确指出交谈双方的身份。

二、H264协议简单说明

H264 的两种码流格式，它们分别为：字节流格式和 RTP包格式。

字节流格式: 默认的输出格式。它的基本数据单位为 NAL 单元，也即 NALU。为了从字节流中提取出 NALU，协议规定，在每个 NALU 的前面加上起始码：0x000001 或 0x00000001（0x 代表十六进制）
RTP 包格式：一种数据传输格式，主要用于网络传送

字节流格式，也成称之为裸流；

1、H264字节流格式

Start_Code_Prefix + NALU + Start_Code_Prefix + NALU + ...

起始码与NALU

起始码：0x000001或者0x00000001；在两个起始码间的数据称之为NALU；

NALU

NALU单元的第一个byte：

1）第1位是禁止位：1语法错误

2）第2~3位是参考位，数值越大越重要

3）第4~8位是NAL类型

1	不分区，非IDR
2	片分区A
3	片分区B
4	片分区C
5	IDR图像中的片
6	SEI
7	SPS
8	PPS
9	分节符
10	序列结束
11	码流结束
12	填充

每个 NAL 单元包括一个原始字节序列负荷 (RBSP, Raw Byte Sequence Payload)、一组对应于视频编码的 NAL 头信息：

NALU = NALU头 + RBSP

三、通过ffmpeg命令发送数据

ffmpeg -re -i dump.h264 -vcodec copy -f rtp rtp://ip:port>test.sdp

参数说明：

-r 设定帧率，默认为25

-i 设定输入流

-vcodec 设定视频编码器

-f 设定输入格式

dump.h264 h264视频文件，ip和port是要推送的目标ip和端口，test.sdp推送视频产生的sdp格式（VLC工具要根据此格式取流）；

四、代码实现rtp封包发送

#ifdef __cplusplus
extern "C"
{
#endif
#include <libavformat/avformat.h>
#include <libavutil/mathematics.h>
#include <libavutil/time.h>
#ifdef __cplusplus
};
#endif

int main()
{
    AVOutputFormat *outputfmt = NULL;
	AVFormatContext *inputfmt_ctx = NULL, *outputfmt_ctx = NULL;
	AVPacket pkt;
	const char *in_filename, *out_filename;
	int ret, i;
	int videoindex = -1;
	int frame_index = 0;
	int64_t start_time = 0;
	in_filename  = "dump.h264";
	out_filename = "rtp://192.168.1.1:1234";
	av_register_all();
	//Network
	avformat_network_init();
	//Input
	if ((ret = avformat_open_input(&inputfmt_ctx, in_filename, 0, 0)) < 0) {
		printf( "Could not open input file.");
		goto end;
	}

	if ((ret = avformat_find_stream_info(inputfmt_ctx, 0)) < 0) {
		printf( "Failed to retrieve input stream information");
		goto end;
	}
    //查找视频帧
	for(i=0; i<inputfmt_ctx->nb_streams; i++)
		if(inputfmt_ctx->streams[i]->codec->codec_type==AVMEDIA_TYPE_VIDEO){
			videoindex=i;
			break;
		}

	av_dump_format(inputfmt_ctx, 0, in_filename, 0);

	//Output
	avformat_alloc_output_context2(&outputfmt_ctx, NULL, "rtp", out_filename);
	if (!outputfmt_ctx) {
		printf( "Could not create output context\n");
		ret = AVERROR_UNKNOWN;
		goto end;
	}

	outputfmt = outputfmt_ctx->oformat;
	for (i = 0; i < inputfmt_ctx->nb_streams; i++) {
		//Create output AVStream according to input AVStream
		AVStream *in_stream = inputfmt_ctx->streams[i];
		AVStream *out_stream = avformat_new_stream(outputfmt_ctx, in_stream->codec->codec);
		if (!out_stream) {
			printf( "Failed allocating output stream\n");
			ret = AVERROR_UNKNOWN;
			goto end;
		}
		//Copy the settings of AVCodecContext
		ret = avcodec_copy_context(out_stream->codec, in_stream->codec);
		if (ret < 0) {
			printf( "Failed to copy context from input to output stream codec context\n");
			goto end;
		}
		out_stream->codec->codec_tag = 0;
		if (outputfmt_ctx->oformat->flags & AVFMT_GLOBALHEADER)
			out_stream->codec->flags |= CODEC_FLAG_GLOBAL_HEADER;
	}
	//Dump Format------------------
	av_dump_format(outputfmt_ctx, 0, out_filename, 1);
	//Open output URL
	if (!(outputfmt->flags & AVFMT_NOFILE)) {
		ret = avio_open(&outputfmt_ctx->pb, out_filename, AVIO_FLAG_WRITE);
		if (ret < 0) {
			printf( "Could not open output URL '%s'", out_filename);
			goto end;
		}
	}
	//Write file header
	ret = avformat_write_header(outputfmt_ctx, NULL);
	if (ret < 0) {
		printf( "Error occurred when opening output URL\n");
		goto end;
	}

	start_time=av_gettime();
	while (1) {
		AVStream *in_stream, *out_stream;
		//Get an AVPacket
		ret = av_read_frame(inputfmt_ctx, &pkt);
		if (ret < 0)
			break;
		//FIX：No PTS (Example: Raw H.264)
		//Simple Write PTS
		if(pkt.pts==AV_NOPTS_VALUE){
			//Write PTS
			AVRational time_base1=inputfmt_ctx->streams[videoindex]->time_base;
			//Duration between 2 frames (us)
			int64_t calc_duration=(double)AV_TIME_BASE/av_q2d(inputfmt_ctx->streams[videoindex]->r_frame_rate);
			//Parameters
			pkt.pts=(double)(frame_index*calc_duration)/(double)(av_q2d(time_base1)*AV_TIME_BASE);
			pkt.dts=pkt.pts;
			pkt.duration=(double)calc_duration/(double)(av_q2d(time_base1)*AV_TIME_BASE);
		}
		//Important:Delay
		if(pkt.stream_index==videoindex){
			AVRational time_base=inputfmt_ctx->streams[videoindex]->time_base;
			AVRational time_base_q={1,AV_TIME_BASE};
			int64_t pts_time = av_rescale_q(pkt.dts, time_base, time_base_q);
			int64_t now_time = av_gettime() - start_time;
			if (pts_time > now_time)
				av_usleep(pts_time - now_time);

		}

		in_stream  = inputfmt_ctx->streams[pkt.stream_index];
		out_stream = outputfmt_ctx->streams[pkt.stream_index];
		/* copy packet */
		//Convert PTS/DTS
		pkt.pts = av_rescale_q_rnd(pkt.pts, in_stream->time_base, out_stream->time_base, (AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
		pkt.dts = av_rescale_q_rnd(pkt.dts, in_stream->time_base, out_stream->time_base, (AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
		pkt.duration = av_rescale_q(pkt.duration, in_stream->time_base, out_stream->time_base);
		pkt.pos = -1;
		//Print to Screen
		if(pkt.stream_index==videoindex){
			printf("Send %8d video frames to output URL\n",frame_index);
			frame_index++;
		}
		//ret = av_write_frame(outputfmt_ctx, &pkt);
		ret = av_interleaved_write_frame(outputfmt_ctx, &pkt);

		if (ret < 0) {
			printf( "Error muxing packet\n");
			break;
		}

		av_free_packet(&pkt);

	}
	//Write file trailer
	av_write_trailer(outputfmt_ctx);
end:
	avformat_close_input(&inputfmt_ctx);
	/* close output */
	if (outputfmt_ctx && !(outputfmt->flags & AVFMT_NOFILE))
		avio_close(outputfmt_ctx->pb);
	avformat_free_context(outputfmt_ctx);
	if (ret < 0 && ret != AVERROR_EOF) {
		printf( "Error occurred.\n");
		return -1;
	}

    return 0;
}

五、用VLC测试接收
VLC media player工具
媒体->打开网络串流->网络->网络协议中输入网络URL：rtp://192.168.1.1:1234；

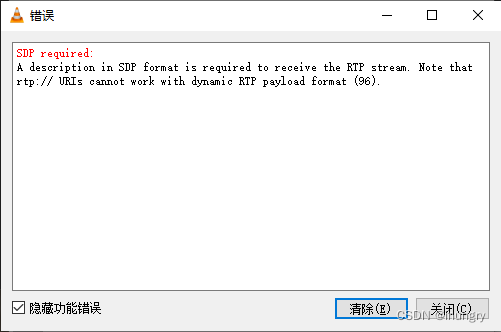

如果出现如下错误：

请使用VLC media player工具打开如下内容的sdp文件（三、ffmpeg命令生成的内容修改）

v=0
m=video 1234 RTP/AVP 96
a=rtpmap:96 H264/90000
c=IN IP4 127.0.0.1

v：版本号
m：媒体格式信息

a：rtp属性信息

c：127.0.01可以修改为本地ip
