实例化FFT（vivado） 以及matlab和fpga的fft结果对比

---

前言

我是fpga小白，在vivado软件上实例化fft单元的时候，走了不少弯路；记录下来，能加深记忆，也希望能够帮助向我一样的小白，快速上手fft。

---

一、FFT

fft就是快速傅里叶变换，具体理论，课堂上课本上博客上都有，不赘述了。在这里我将使用vivado软件实例化一个长度为64的快速傅里叶变换IP核，并将运算结果和matlab中的运算结果相比较。

二、使用步骤

1.新建工程

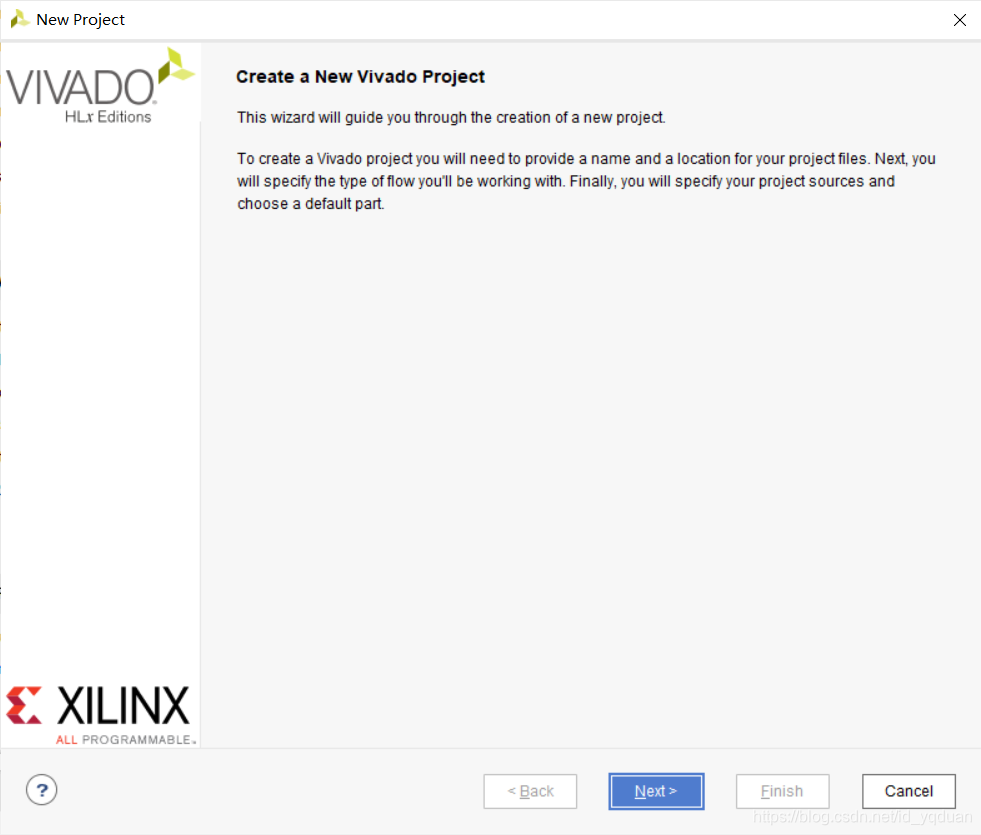

新建工程没啥好说的，如果有开发板，那就按照对应的型号芯片来创建，然后点击一万个next一万个finish就好了。

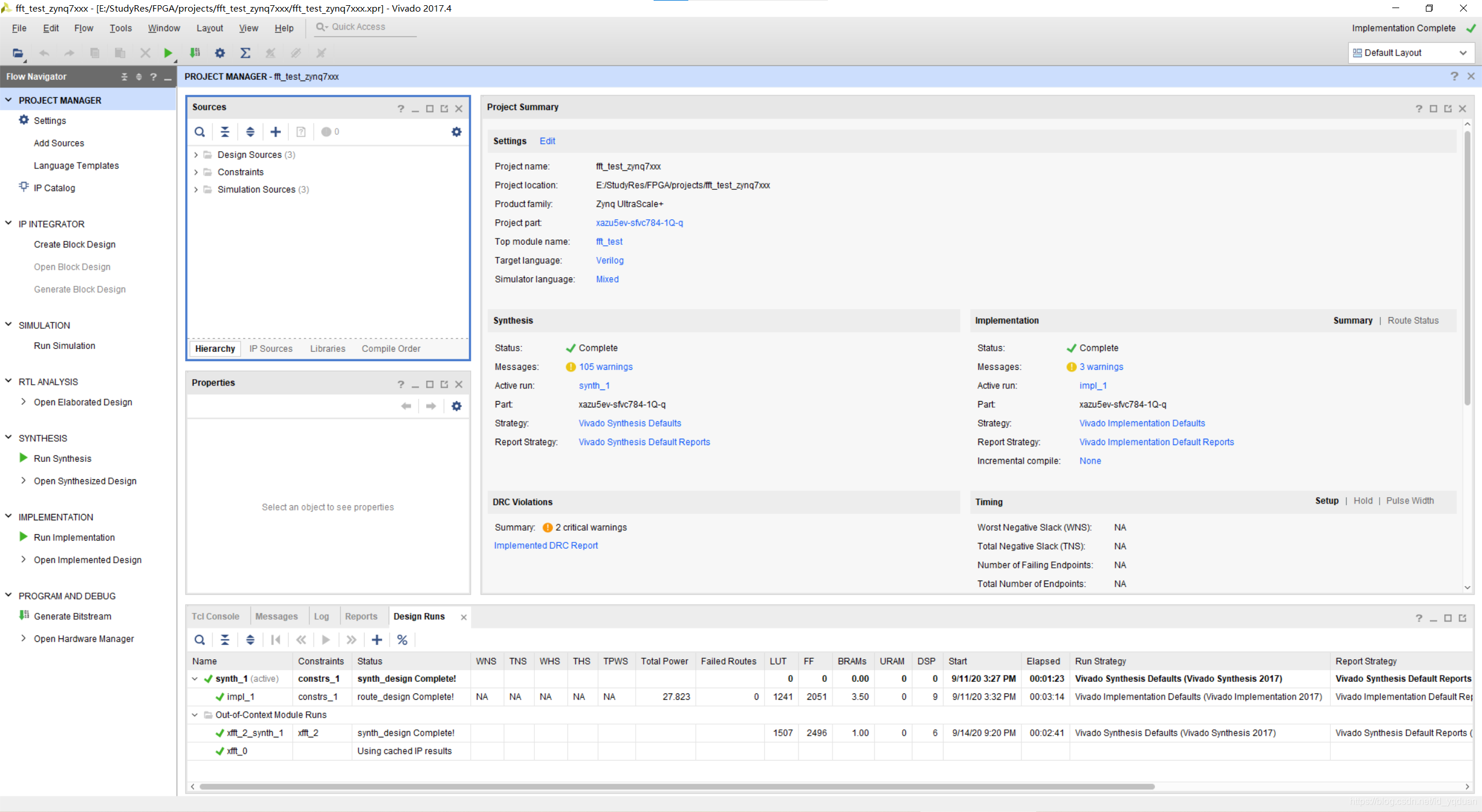

下面是我建立好的工程：

截图的时候我的相关文件代码都搞好了，所以design sources后面的（）里面是3，新建的应该都是零。

2.配置IP核

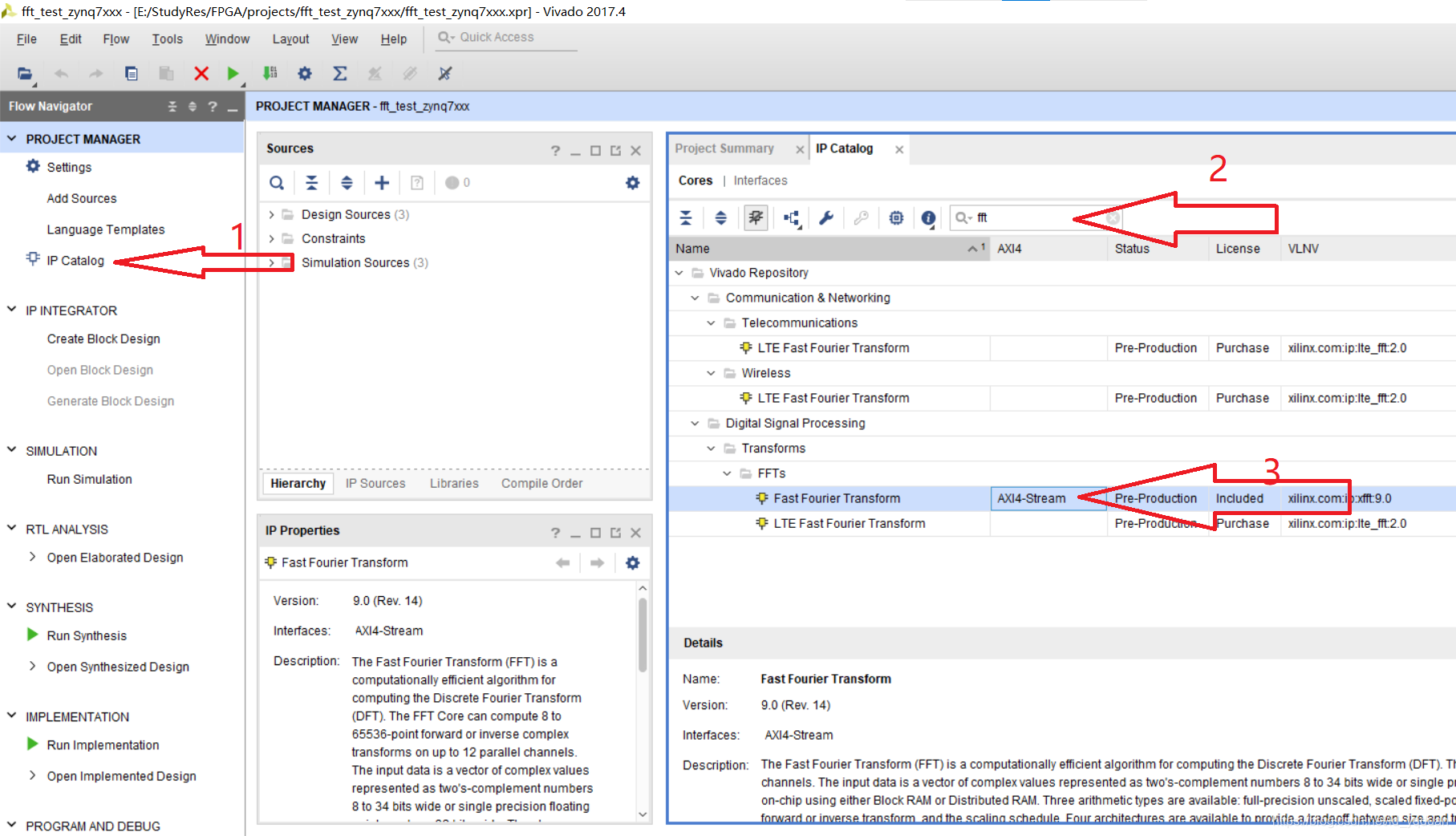

2.1 按照途中顺序操作：

2.2 configuration

双击完了axi4-stream的那个fft就弹出来了配置页面

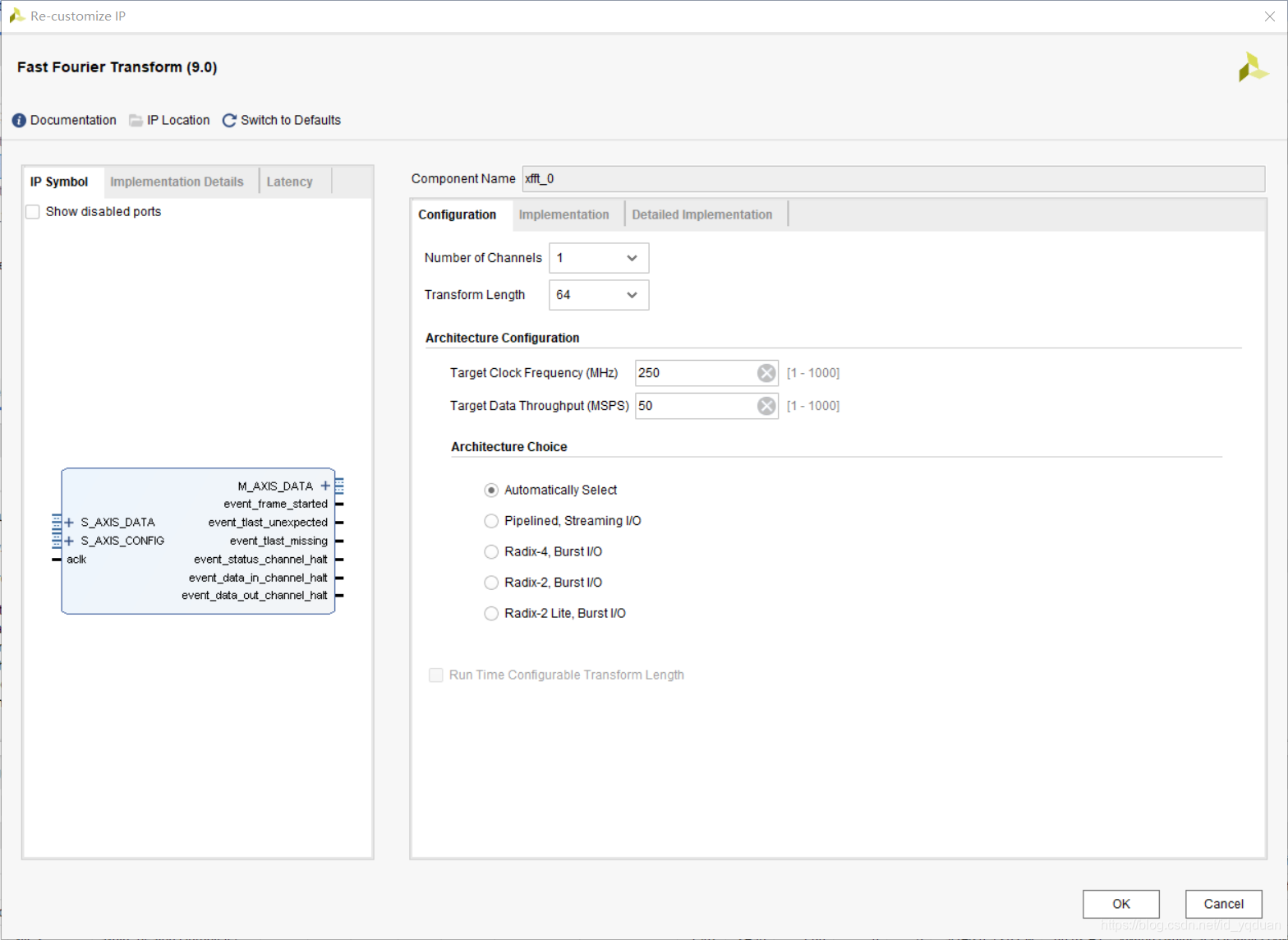

图中最关键的就是Transform Length，就是fft的点数，我设置的是64；Number of Channel应该指的是例化fft的个数，如果是1，就是一个64位的fft单元，如果是2，就是有两个64位的单元，组成了两个通道，这样就避免了重复配置。

2.3  implementation

下面是implementation子目录截图：

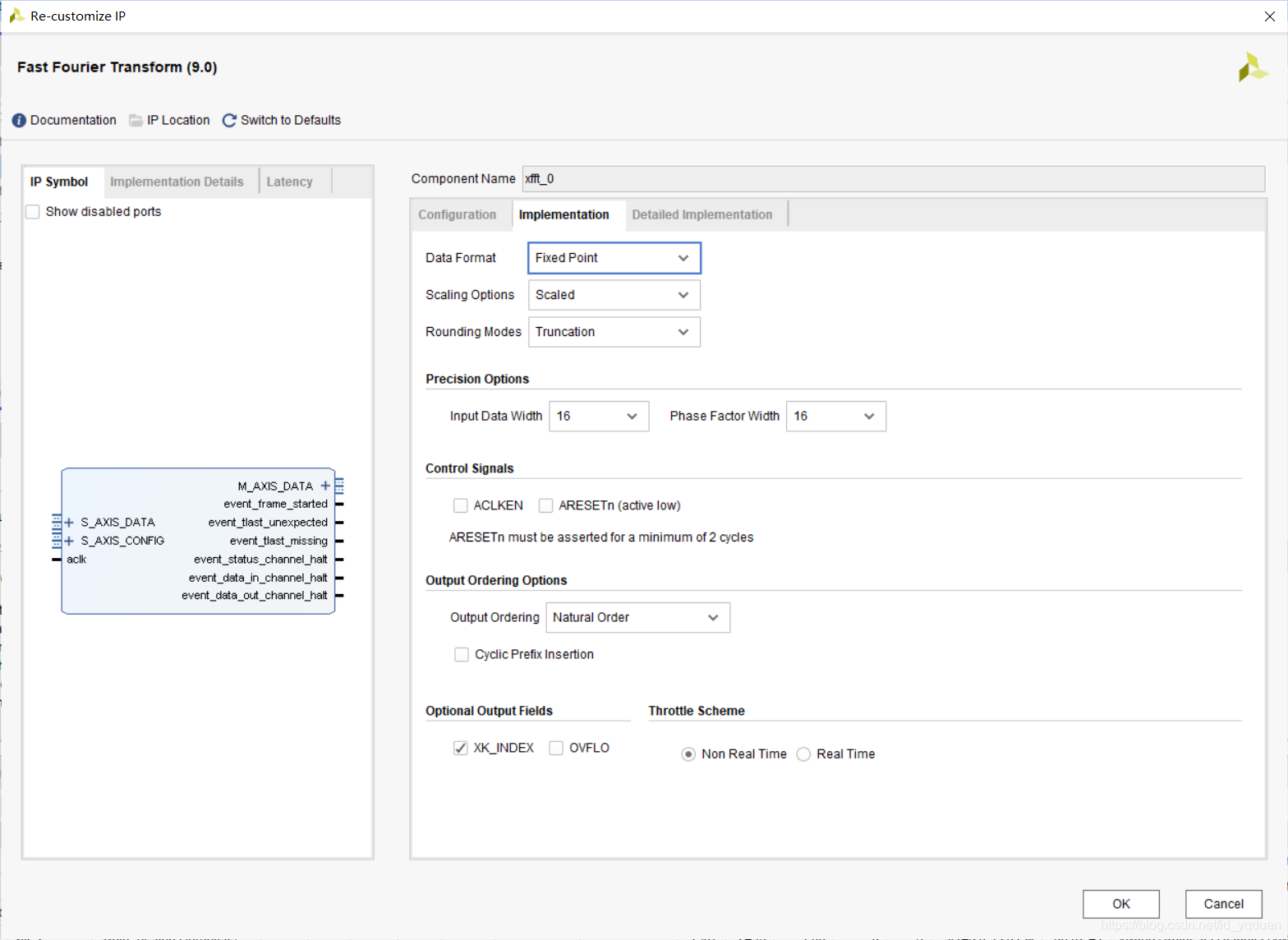

数据格式，定点，初次学习，定点方便理解；浮点数比较复杂，可以单独去学习；剩下的就按照图中配置，记得给xk_index打上钩，这个是fft结果的索引，换个说法，如果fft结果是个数据流，那打了对勾，这个数数据流就自带下标。

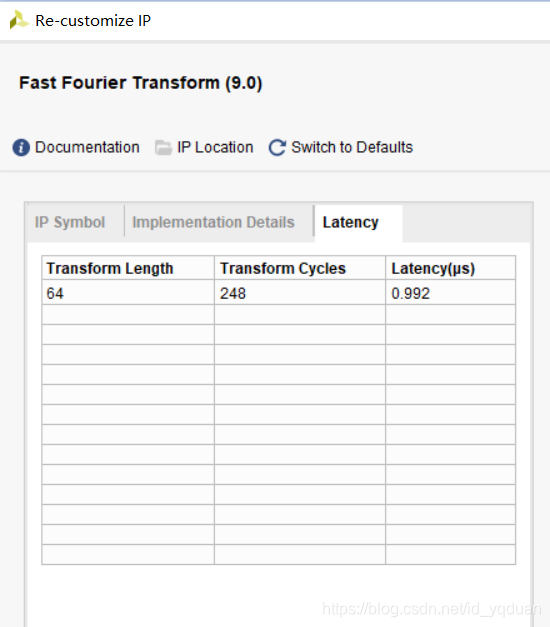

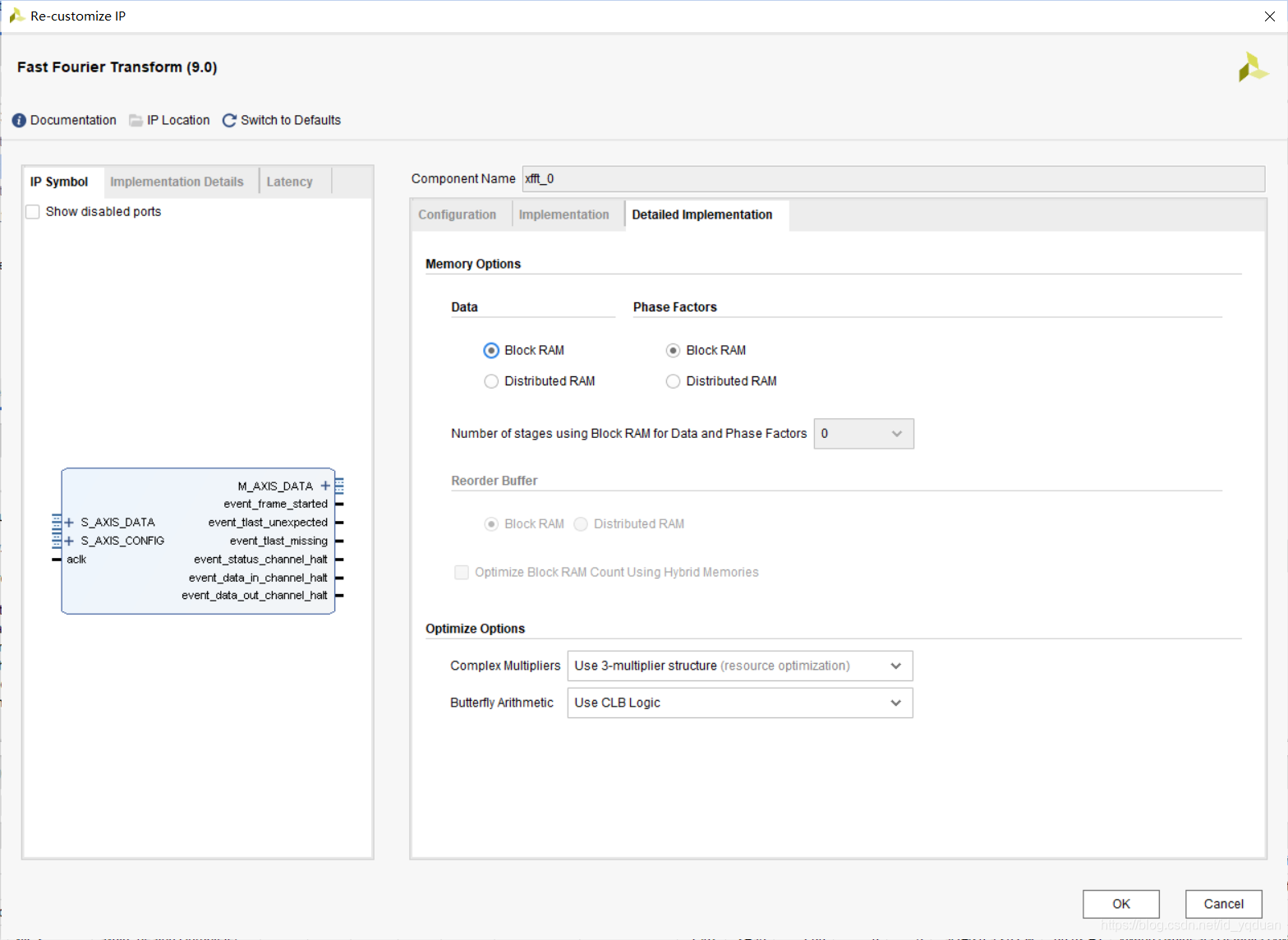

剩下的也是如图配置；在latency标签下面可以看到最终的延迟：

点击ok生成等待，ip核就可以用了，怎么用，下面讲。

3.驱动IP的top文件
