【帖片轻触开关相关】

背景:今天使用家里一个简单的加湿器时,发现在按键后呼吸灯只是闪烁一下,然后并不工作。然后使用万用表测量过后,发现大概率是因为采用了劣质的贴片开关,已经损坏,查一查此简易开关的简单原理。

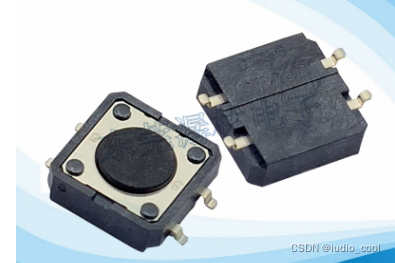

实物如图:
实物展示

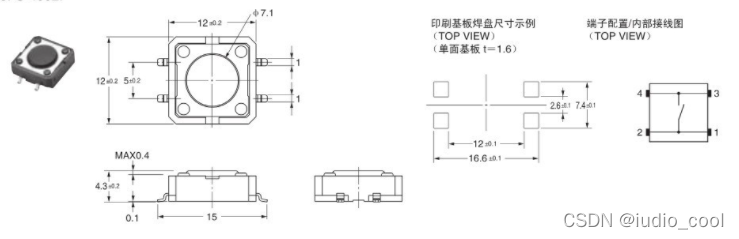

轻触四脚按键开关工作原理

在这里插入图片描述
实际上和一般旋钮开关的工作原理类似,由常开触点、常闭触点组成,在四脚按键开关中,常开触点的功效,就是说当工作压力向常开触点施加压力时,这一电源电路就展现接入情况;当撤消这类工作压力的那时候,就修复来到初始的常闭触点,也就是说说白了的断开。这一施加压力的力,就是说用人们的手去开按键、关按键的姿势。

轻触电源开关四个脚如何接

1、数字万用表调为二极管处

2、先精确测量四角中的随意两脚,分辨哪2个角是通断的,哪2个角是断开的

3、功能键按下,在精确测量随意两脚,分辨分辨哪2个角是通断的,哪2个角是断开的

4、刚开始断开,功能键按下通断的两脚可作为电焊焊接的2个角

<think>好的,用户需要获取轻触开关原理图并附带截图。首先,我需要确认用户提到的轻触开关类型。根据用户提供的引用内容,涉及四脚轻触开关和两脚贴片轻触开关[^1][^3],以及触摸式延时开关[^2]。用户可能混淆了轻触开关和触摸开关,需要明确区分。 轻触开关通常为机械式,通过按压实现触点通断,而触摸开关利用人体感应信号,属于电子式。用户的问题集中在轻触开关,所以应聚焦于机械类型。引用[3]提到TS-1181GJ是两脚贴片轻触开关,适用于回流焊,这可能与用户加湿器中的开关相关[^3]。 接下来,寻找原理图。根据引用[1],四脚轻触开关内部结构为两对触点,按下时导通,释放时断开。原理图应显示四个引脚如何连接,通常呈对角导通。需要绘制简化的原理图,并说明引脚布局。 此外,用户可能遇到开关损坏的问题,引用[1]提到劣质贴片开关易损坏,导致接触不良。原理图中需标注触点部分,解释可能的故障点。同时,引用[3]中的封装信息提示PCB布局注意事项,可能对用户排查故障有帮助。 用户可能需要实物图,但无法直接提供,需建议查找型号对应的规格书或参考在线资源。最后,生成相关问题,帮助用户深入理解开关原理和应用,例如四脚开关的接线方法、触摸与轻触的区别、PCB设计要点等,引用相关文献支持[^4]。</think>### 轻触开关原理图及原理说明 根据引用内容,轻触开关分为**机械式轻触开关**(如四脚按键)和**触摸感应式开关**(如人体感应延时开关)。您提到的加湿器按键属于**四脚机械轻触开关**,以下是其工作原理和示意图: --- #### 1. **四脚轻触开关原理图** 四脚轻触开关内部结构为两对金属弹触点,按下时导通对角引脚,松开后弹复位断开。其原理图如下: ``` 引脚1 ────┐ ┌─── 引脚3 │ │ └─┬─┘ │(按下时导通) ┌─┴─┐ 引脚2 ────┘ └─── 引脚4 ``` **说明**: - 默认状态下,引脚1-2、3-4为导通状态(部分型号可能为1-3、2-4导通)。 - 按下按钮时,内部弹变形,引脚1-3和2-4导通。 --- #### 2. **实物对应示意图** 根据引用[1]和[3],四脚轻触开关的PCB封装与引脚布局如下(贴片式): ``` 俯视图: ┌─────────┐ │ 1   2 │ │      │ │ 3   4 │ └─────────┘ ``` 按下时,1-3、2-4导通;松开时恢复为1-2、3-4导通(具体需以万用表测量验证)。 --- #### 3. **故障分析** 您遇到的按键失效问题可能是由于以下原因: 1. **触点氧化**:劣质开关触点易氧化,导致接触电阻增大甚至断路。 2. **弹疲劳**:频繁按压后弹无法复位,需更换开关。 **检测方法**:用万用表测量按下/松开时的通断状态是否正常。 ---
