Activiti中的命令模式解析

最近在看Activiti的源代码，发现是基于命令模式进行的开发，所以对于Command模式做了个了解。

什么是命令模式？

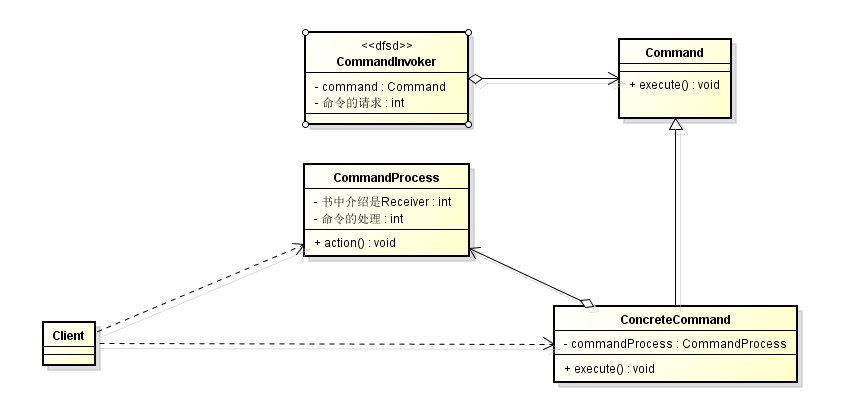

这个随便翻开一本模式的书，都有介绍，这里就不再冗余了。画一个Command的图，然后加一个例子吧，方法和类的命名加入了自己的理解。

1、模式的根本是把“行为的请求者”和“行为的处理者”分开，实现解耦；

2、实现Command的ConcreteCommand，有时候要跟进实际情况保存额外的状态信息，例如上下文等；

3、大多数请求响应的处理，可以使用Command模式来扩展；

4、缺点的话，就是如果涉及的命令很多的话，本来简单的命令几行代码的事情，但是利用了这个模式之后，就需要搞一个类去做了；





1 2 3 4 5

//需要执行的命令都在这里 public  interface  Command  {      //命令的执行方法      public  void  execute( ) ;    }



1 2 3 4 5 6 7 8 9 10 11

public  class  ConcreteCommand  implements  Command{      private  CommandProcess receiver;         @Override      public  void  execute() {          this .receiver.doSomething();      }      public  ConcreteCommand(CommandProcess receiver) {          super ();          this .receiver = receiver;      }   }



1 2 3 4 5 6 7 8 9 10

//调用命令 public  class  CommandInvoker {        private  Command command;             public  void  action(){          command.execute();      }      public  void  setCommand(Command command) {          this .command = command;      }       }



1 2 3 4 5

//命令的执行者 public  interface  CommandProcess {        public  String doSomething(); }



1 2 3 4 5 6 7 8 9

public  class  CommandProcessForWindows  implements  CommandProcess {        @Override      public  String doSomething() {          System.out.println( "ReceiverCmdForWindows doSomething " );          return  "iamzhongyong windows" ;      }   }



1 2 3 4 5 6 7 8 9 10 11 12 13

public  class  Client {        public  static  void  main(String[] args) {          CommandInvoker invoker =  new  CommandInvoker();            //确定命令的处理者，构建命令          CommandProcess process =  new  CommandProcessForWindows();                 Command command =  new  ConcreteCommand(process);            invoker.setCommand(command);          invoker.action();      } }



Activiti中的命令模式是咋样的？

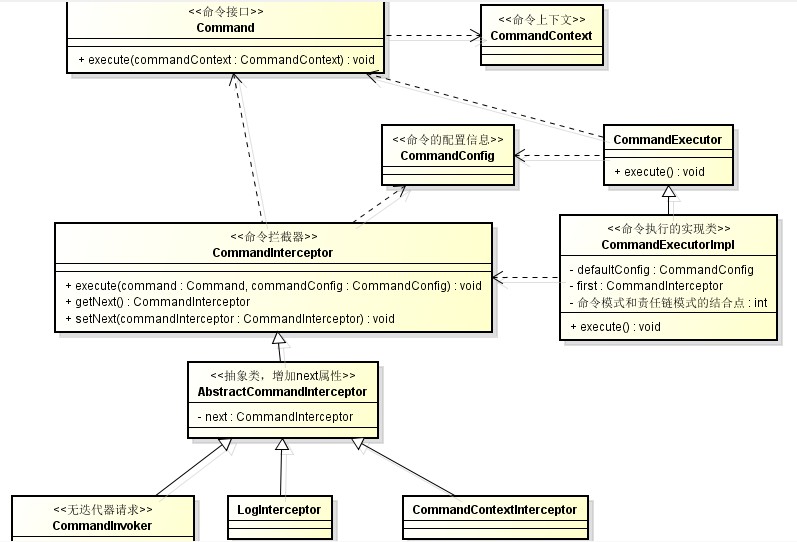

看了源代码，发现应该是Command模式和责任链模式的结合，执行命令的之后，加入了迭代的成分在里面。





Command类，这个和标准的Command模式不同之处，就是execute方法中增加了CommandContext信息，这个类可以说是执行命令的上下文

1 2 3 4 5

public  interface  Command <T> {      T execute(CommandContext commandContext);   }



ServiceImpl类，所有的服务类继承这个，其实就一个作用，持有CommandExecutor类，这个类是命令的请求者

1 2 3 4 5 6 7 8 9 10 11 12

public  class  ServiceImpl {      protected  CommandExecutor commandExecutor;      public  CommandExecutor getCommandExecutor() {      return  commandExecutor;    }      public  void  setCommandExecutor(CommandExecutor commandExecutor) {      this .commandExecutor = commandExecutor;    } }



CommandExecutor这个是命令的执行，其中CommandConfig是命令的配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

public  interface  CommandExecutor {      /**     * @return the default {@link CommandConfig}, used if none is provided.     */    CommandConfig getDefaultConfig();      /**     * Execute a command with the specified {@link CommandConfig}.     */    <T> T execute(CommandConfig config, Command<T> command);      /**     * Execute a command with the default {@link CommandConfig}.     */    <T> T execute(Command<T> command);   }



这个是一个具体命令类，内部含义可以不用看，就是一个例子

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

/**   * @author Joram Barrez   */ public  class  DeleteDeploymentCmd  implements  Command<Void>, Serializable {      private  static  final  long  serialVersionUID = 1L;    protected  String deploymentId;    protected  boolean  cascade;      public  DeleteDeploymentCmd(String deploymentId,  boolean  cascade) {      this .deploymentId = deploymentId;      this .cascade = cascade;    }      public  Void execute(CommandContext commandContext) {      if (deploymentId ==  null ) {        throw  new  ActivitiIllegalArgumentException( "deploymentId is null" );      }        // Remove process definitions from cache:      Context        .getProcessEngineConfiguration()        .getDeploymentManager()        .removeDeployment(deploymentId, cascade);        return  null ;    } }



CommandExecutor在啥时候初始化？

在ProcessEngineConfigurationImpl中有个init方法，里面有对于executor和intecerptor的初始化。



CommandExecutorImpl 这个是一个基本的实现，没有迭代的东西在里面，CommandInterceptor这个和CommmandExecutor一样的代码

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

public  class  CommandExecutorImpl  implements  CommandExecutor {      private  final  CommandConfig defaultConfig;    private  final  CommandInterceptor first;      public  CommandExecutorImpl(CommandConfig defaultConfig, CommandInterceptor first) {      this .defaultConfig = defaultConfig;      this .first = first;    }      public  CommandInterceptor getFirst() {      return  first;    }      @Override    public  CommandConfig getDefaultConfig() {      return  defaultConfig;    }      @Override    public  <T> T execute(Command<T> command) {      return  execute(defaultConfig, command);    }      @Override    public  <T> T execute(CommandConfig config, Command<T> command) {      return  first.execute(config, command);    }   }



CommandInterceptor拦截类，有多个实现，这里是串接命令模式和责任链模式的衔接点

1 2 3 4 5 6 7 8 9

public  interface  CommandInterceptor {      <T> T execute(CommandConfig config, Command<T> command);      CommandInterceptor getNext();      void  setNext(CommandInterceptor next);   }
