文章详细探讨了CH450和TM1637在I2C通信中的时序差异，包括数据传输方向（MSBvsLSB）、应答信号发起和电平，以及两者在处理芯片地址和命令方式上的不同。通过使用基于RP2040的逻辑分析仪和pulseview软件进行调试，展示了发送数码管显示数据和读取数据的波形，提供了STM32与这两款芯片交互的参考资料。
CH450：支持带有中断的扫描键盘、数码显示；
TM1637：键盘扫描/数码显示；
CH450/TM1637 I2C的时序调试有问题，总体上注意以下几点
- MSB还是LSB，这两个不一样；（TM1637从低到高传输，即LSB；CH450从高到低，即MSB）
- 应答信号谁发起，电平如何？（TM1637 芯片发起ACK均为低0；CH450 写数据发起ACK；读数据接收ACK，ACK应答均为1高）
- 无芯片地址的概念，芯片地址和命令合并在一起了；
调试CH450时，找了个简单的逻辑分析仪，基于RP2040的多通道逻辑分析仪的使用方法分享 - 电子森林 (eetree.cn)，使用RP2040的板子都可以做，简单使用

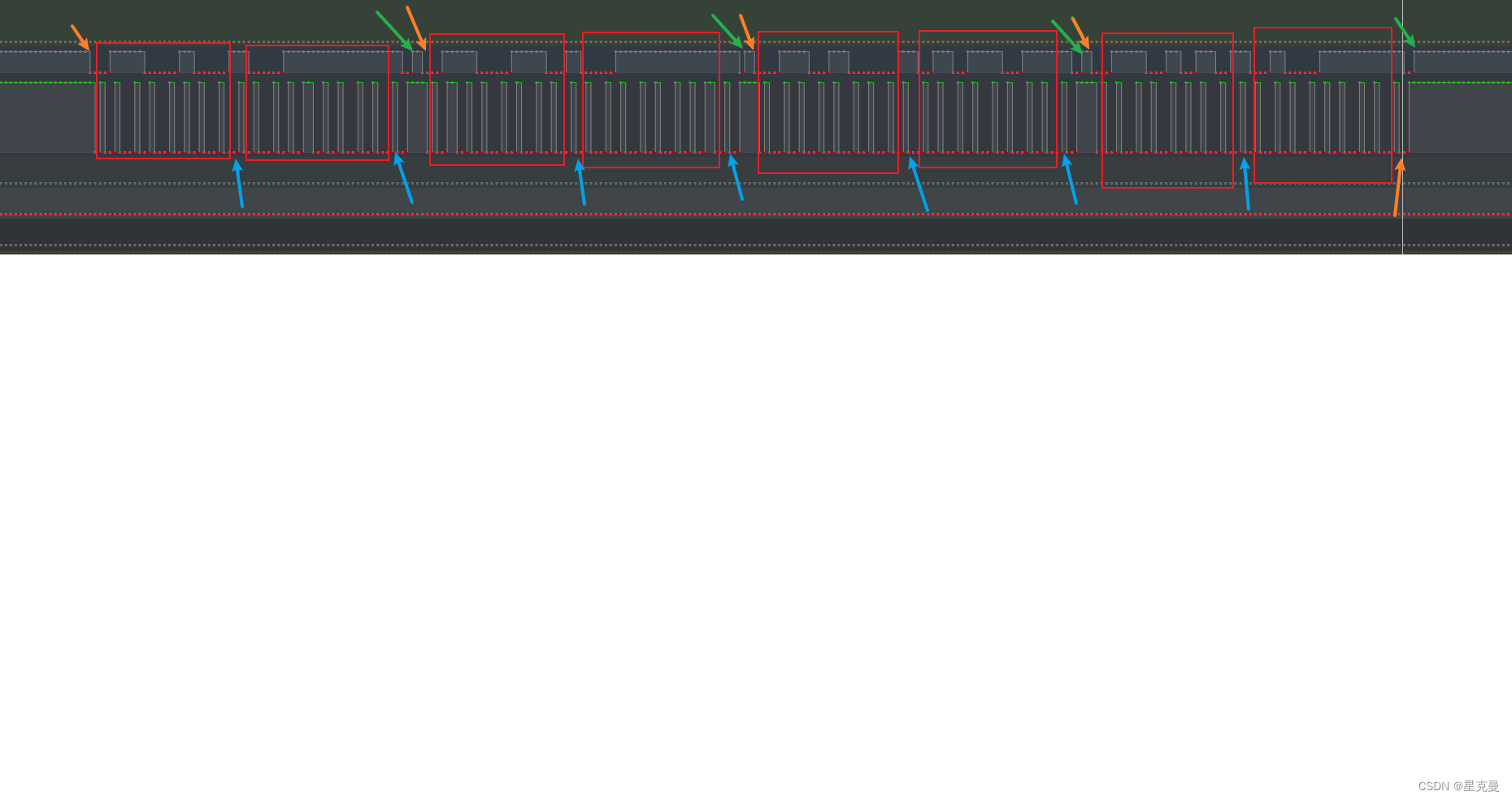

图1：发送4个数码管显示的数据；一位数据显示：1个byte 命令，1个byte data数据；共计8个byte数据发送（红框）；橙色箭头表示start；绿色表示stop；蓝色表示ack；

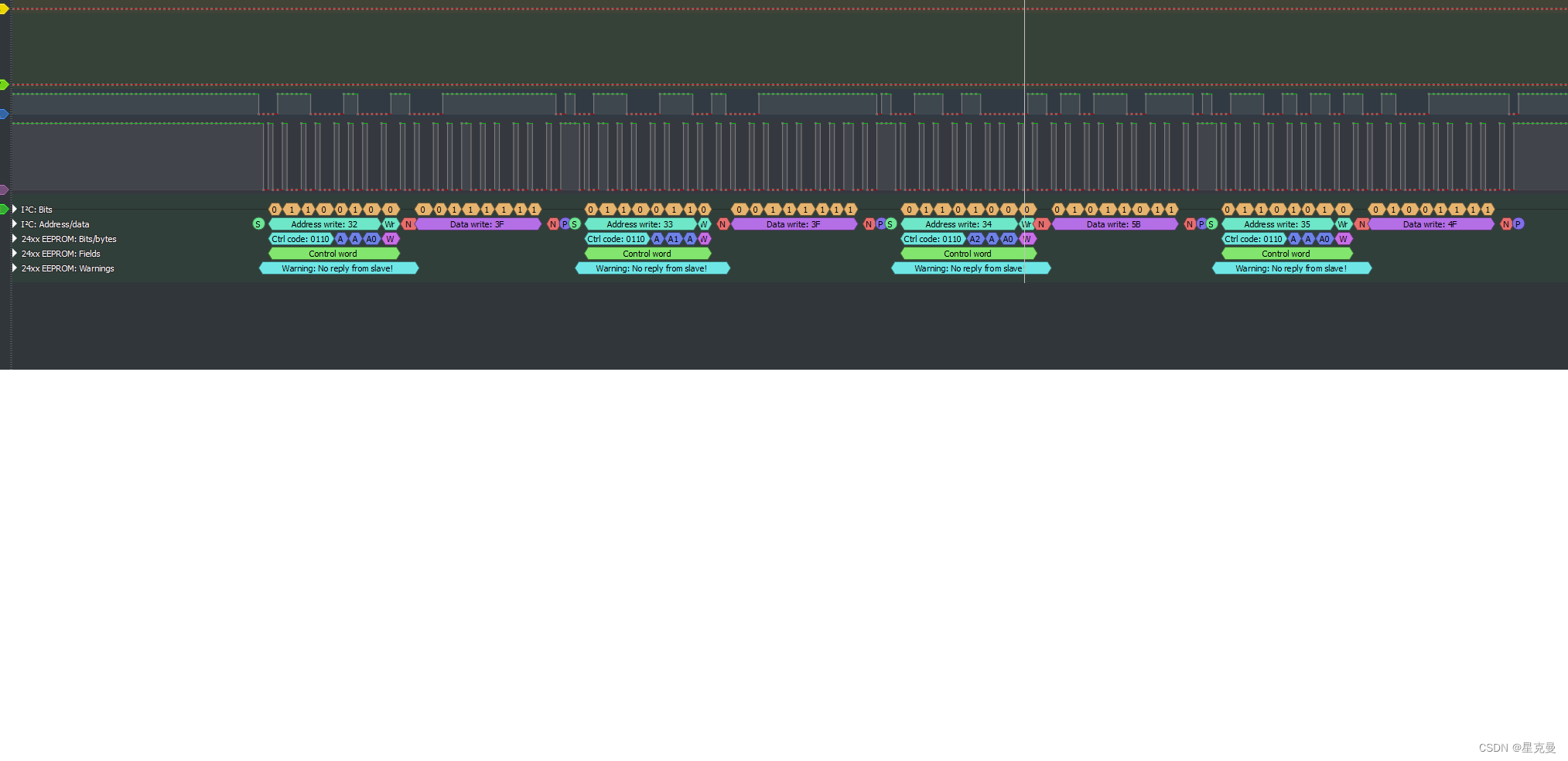

使用pulseview软件自带的 i2c 解码器 去decode，可以看到发出的数据
这是读取数据的波形
