三相四桥臂逆变器MATLAB/Simulink仿真模型:（应对不平衡负载） 三相四桥臂逆变器在传统的三相桥

三相四桥臂逆变器MATLAB Simulink仿真模型应对不平衡负载的技术分析

随着科技的发展，逆变器在电力中扮演着越来越重要的角色。本次讨论的是三相四桥臂逆变器在传统逆变器基础上的创新，特别关注其在处理不平衡负载时的性能表现。

在传统三相桥式逆变器的基础上，增加了三相四桥臂，这是为了提高对负载的中性点电压的直接控制能力，确保在复杂或不平衡负载条件下维持三相电压的对称输出。这一创新使得逆变器能够应对多种非线性负载产生的谐波电流问题。

首先，模型展现出高度的灵活性和可调性。通过增加一个自由度，使得三相四桥臂逆变器能够对负载产生三个独立的电压输出，这在维持三相电压对称输出方面起到了关键作用。这样的设计不仅提高了电源的效率，也使得更加稳定和可靠。

其次，该模型采用了基于载波的PWM调制（HIPWM）技术。PWM调制是一种先进的控制策略，能够有效地实现谐波注入与传统3D-SVPWM控制的等效效果。PWM调制能够通过控制开关信号的频率和相位，实现对电流和电压的精确控制，从而保证在处理不平衡负载时，能够有效地抑制谐波干扰，保持的高效和稳定运行。

此外，模型的外环采用PR控制器，内环采用PI控制策略。这两种控制策略的结合，使得逆变器的动态响应性能得到了显著提升。PR控制器可以快速响应并稳定，而PI控制器则能够提供精确的控制参数，确保在各种运行条件下都能保持稳定和高效。

对于非线性负载产生的5、7次谐波电流，模型采用了比例多谐振控制。比例多谐振控制是一种先进的电流控制策略，能够有效地抑制非线性负载产生的谐波电流。通过并联入5、7次谐振控制器，模型能够更好地适应各种非线性负载的特性，保证的稳定性和可靠性。

同时，该模型还附带仿真报告和参考文献。这些资料提供了详细的仿真结果和实验数据，有助于读者更好地理解逆变器的性能和特点。

总的来说，三相四桥臂逆变器MATLAB Simulink仿真模型在处理不平衡负载方面具有显著的优势和特点。它不仅提高了电源的效率，还提高了的稳定性和可靠性。这一模型可以为电力的设计和运行提供重要的参考和借鉴。
三相四桥臂逆变器MATLAB/Simulink仿真模型:（应对不平衡负载）

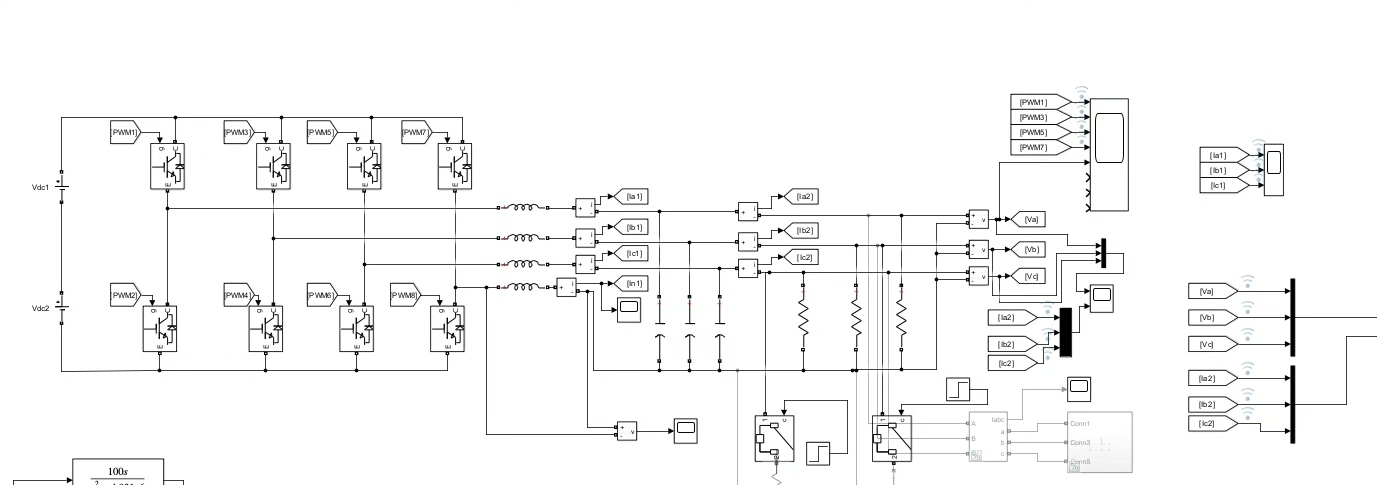

三相四桥臂逆变器在传统的三相桥式逆变器的基础上增加了一个桥臂，通过增加一个桥臂来直接控制中性点电压，并且产生中性点电流流入负载。
模型不报错，参数可调。

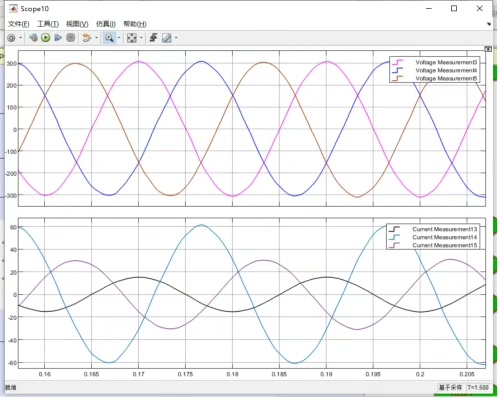

1 增加了一个自由度，使三相四桥臂对逆变电源可以产生三个独立的电压，从而使其有在不平衡负载下维持三相电压的对称输出的能力
2 基于载波的PWM调制(HIPWM)），可以实现谐波注入与传统3D-SVPWM控制的等效，实现三相四桥臂相间耦合的问题
3 外环采用PR控制器，内环采用PI控制。
并针对非线性负载产生的5、7次谐波电流，采用比例多谐振控制， 即并联入5、7次谐振控制器
4 附带参考文献和仿真报告
