作为嵌入式入门新手，近期完成了 STM8S103F3 最小系统板的完整设计流程，涵盖项目搭建、原理图绘制、PCBLayout、规则检查及文件输出等关键环节。过程中踩过不少坑，也积累了实用技巧，现结合实操细节分享心得，希望能为同类学习者提供参考。

一、项目搭建与库文件准备：基础打牢是关键

设计之初，我选择 STM32CubeIDE 作为开发环境（兼容 STM8 系列），新建项目时需注意器件型号精准匹配——STM8S103F3 是 8 位 MCU，需在器件选择界面筛选 “STM8S103F3P6”，避免因型号选错导致后续编译报错。库文件方面，STM8 标准库需从 ST 官网下载对应版本，导入时要在项目属性中配置 “Include Path”，将库的头文件路径添加进去，同时勾选 “Use STM8 Standard Peripheral Library”，确保函数调用正常。

这里踩过一个坑：初期直接复制库文件到项目文件夹，未配置路径，导致编译时出现 “头文件未找到” 错误。后来发现，需通过 IDE 的 “Project -> Properties -> C/C++ General -> Paths and Symbols” 手动添加路径，且路径需选择 “Workspace Relative Path”，提高项目移植性。此外，我还自定义了常用器件库（如 0805 电阻、LED、排针等），在 Altium Designer 中绘制封装时，严格参考数据手册的引脚间距和封装尺寸，避免后续焊接问题。

二、原理图与 PCB 设计：细节决定成败

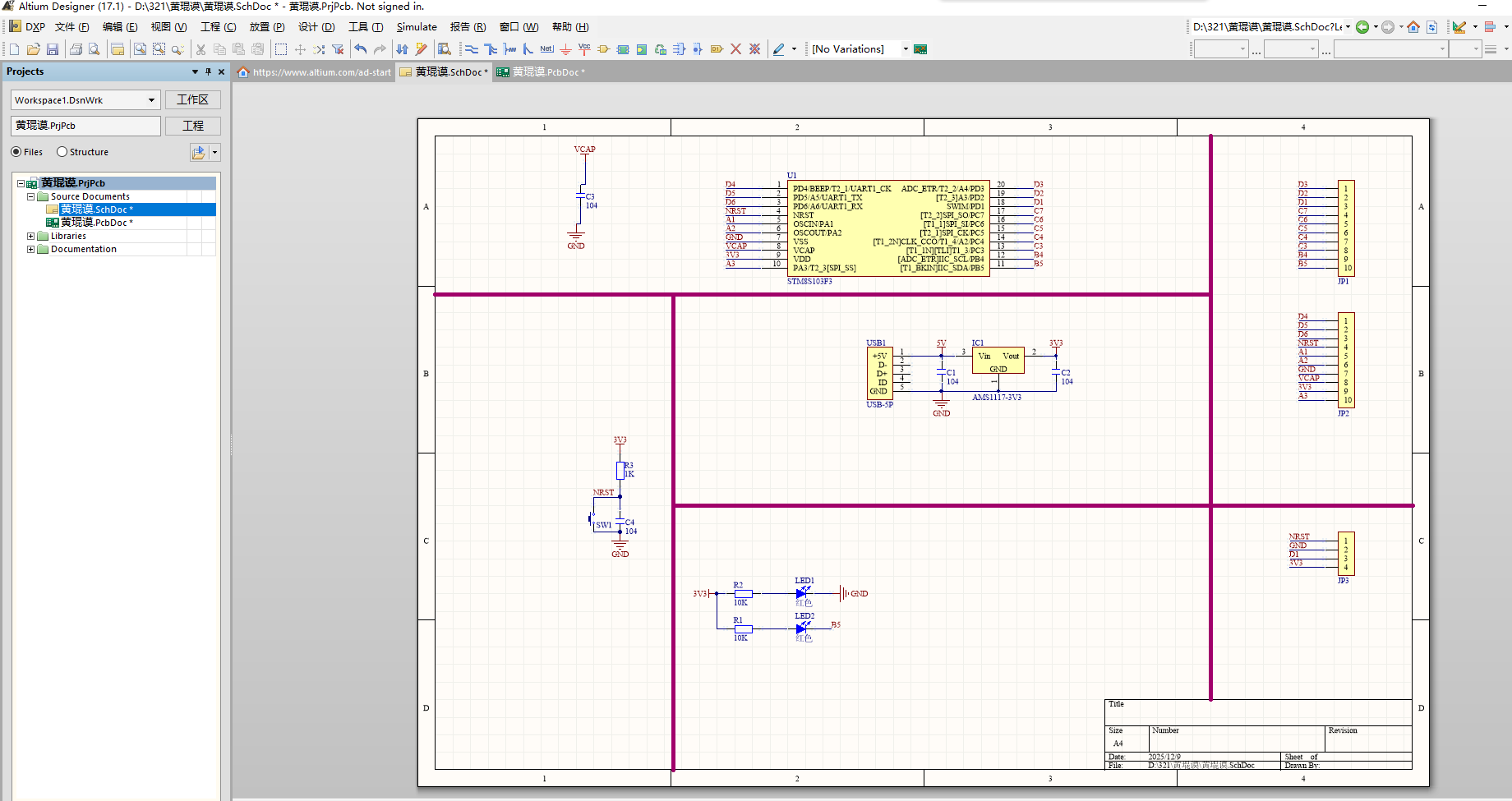

原理图绘制阶段，核心是逻辑清晰、标注规范。STM8S103F3 最小系统需包含电源电路、复位电路、晶振电路和下载接口。电源部分采用 AMS1117-3.3V 稳压芯片，输入 5V 电压，输出 3.3V 给 MCU 供电，同时在芯片输入端和输出端并联 100nF 陶瓷电容和 10μF 电解电容，用于滤波降噪；复位电路选用简单的 RC 复位，电阻 10kΩ、电容 10μF，确保上电复位稳定；晶振电路采用 8MHz 外部晶振，搭配两个 22pF 负载电容，连接到 MCU 的 OSCIN 和 OSCOUT 引脚。

绘制完成后，务必进行原理图编译（Tools -> Electrical Rules Check），重点检查 “未连接的引脚”“短路错误”“器件型号错误”。我曾因晶振电路的负载电容未连接到地，编译时提示 “Net GND has no driving source”，修正后才通过检查。

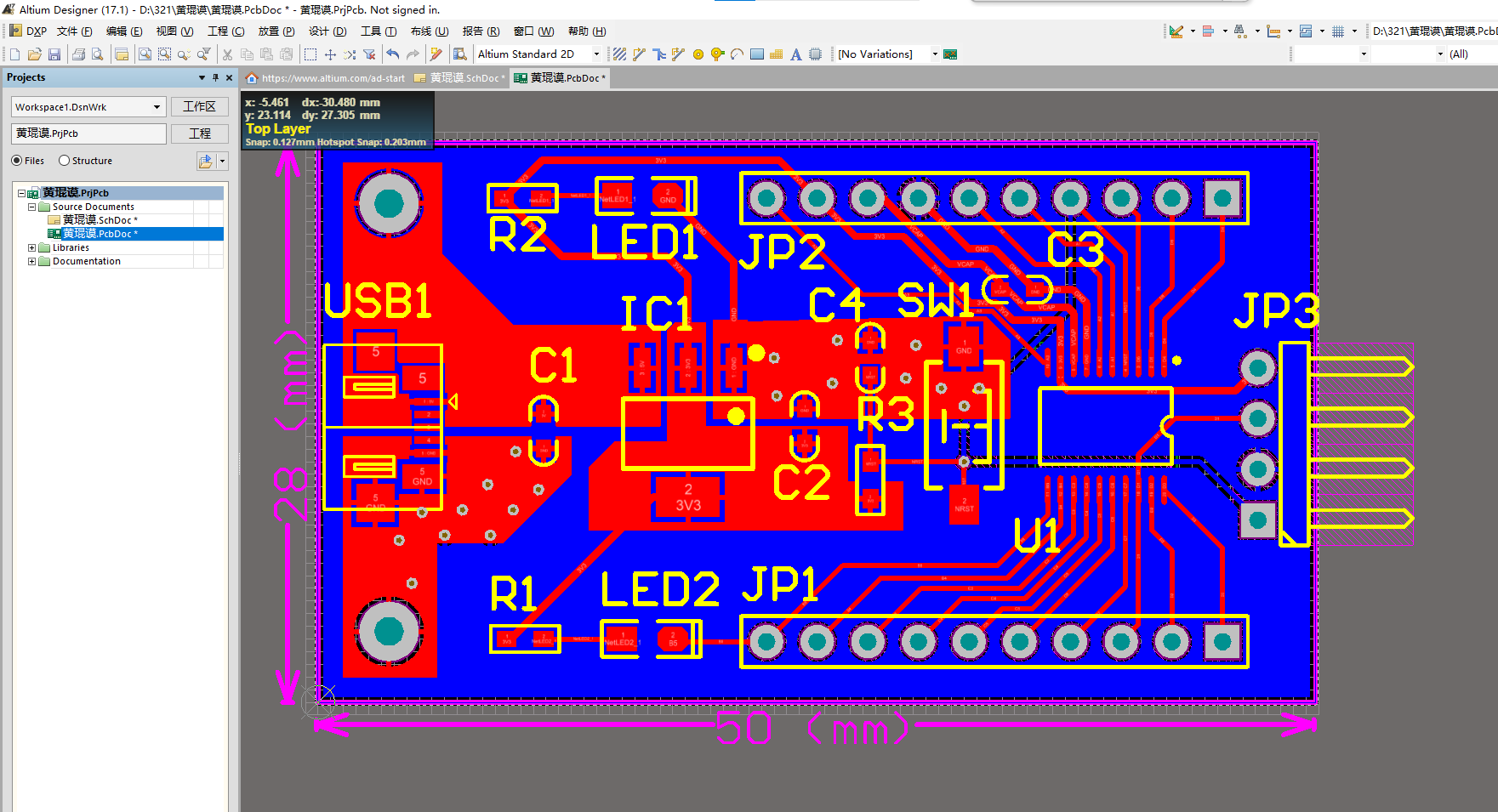

PCB 设计是整个流程的重点，需分步骤推进：

规则设置：优先配置核心规则，线宽设置为电源轨 1mm、信号线 0.3mm（满足电流需求和制造工艺），过孔直径 0.8mm、孔径 0.4mm，焊盘间距≥0.2mm，禁止布线区（Keep-Out Layer）比板边大 0.3mm，避免板边露铜。

交互式布局：遵循 “核心器件居中、信号路径最短” 原则，将 STM8S103F3 芯片放在 PCB 中心，稳压芯片靠近电源接口，晶振靠近 MCU 的晶振引脚，减少信号干扰。布局时还需预留焊接空间，排针、LED 等插件器件的间距≥2mm，方便后续手工焊接。

布线技巧：电源线和晶振线尽量短而粗，避免走直角（采用 45° 角或圆弧布线），减少信号反射；信号线避免交叉，若必须交叉可通过过孔换层；下载接口（SWIM 和 NRST 引脚）的布线远离电源轨，防止干扰下载信号。

铺铜与过孔缝合：采用 “局部铺铜” 方式，在顶层和底层铺 GND 铜皮，铺铜时勾选 “Remove Dead Copper”（移除死铜），并通过过孔缝合（每 200mil 一个过孔）将顶层和底层铜皮连接，增强接地性能和散热效果。注意铺铜需远离焊盘和器件引脚，间距≥0.3mm，避免短路。

三、规则检查与文件输出：收尾工作不马虎

PCB 设计完成后，进行设计规则检查（DRC），重点检查线宽、间距、过孔、铺铜等是否符合规则，确保无制造错误。若提示 “Clearance violation”（间距违规），可微调器件位置或加宽布线间距；若提示 “Unconnected net”（未连接网络），需返回原理图检查连线。

最终输出文件包括：Gerber 文件（用于 PCB 打样，需包含顶层、底层、丝印层、阻焊层、钻孔文件）、BOM 表（物料清单，标注器件型号、封装、数量）、PCB 源文件。输出 Gerber 文件时，需选择 “RS-274X” 格式，确保打样厂家能正常识别。

四、学习总结与感悟

此次 STM8S103F3 最小系统板设计，让我深刻体会到 “理论结合实践” 的重要性。从库文件制作到 PCB 打样，每一个环节都需严谨细致，一个微小的错误（如封装尺寸偏差、布线短路）都可能导致整个项目失败。此外，学会利用工具解决问题也很关键，比如 Altium Designer 的 “Interactive Routing” 功能可自动规避障碍物，“PCB Filter” 能快速筛选特定器件或网络，提高设计效率。

后续我计划在此基础上增加外设模块（如 LED 流水灯、按键输入），进一步优化 PCB 布局和布线，同时学习 EMC 设计知识，减少电路干扰。嵌入式设计之路没有捷径，唯有多练、多踩坑、多总结，才能不断提升设计能力。
