控制流图的基本知识

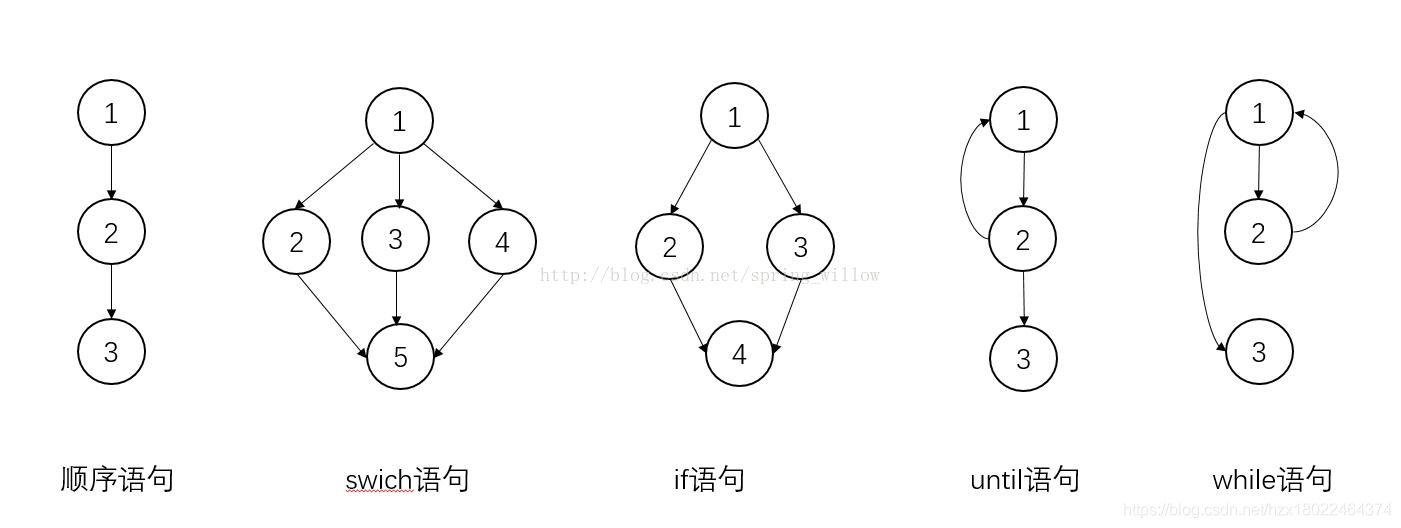

首先我们得清楚控制流图中的几个判断循环是如何表示的：

图1.1

判断节点的嵌套

清楚了上面表示方法，你还是很难画出复杂的控制流图，而软考的控制流图往往是2个或多个判断节点嵌套在一起。其实只要把嵌套的节点想象成被嵌套节点的一个整体，就很好理解。这里给个例子，希望能帮助大家思考：

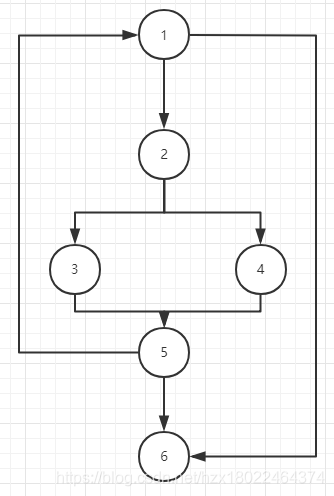

在这里插入图片描述
上图其实就是while循环里面嵌套了一个if语句，嵌套的情况太多，这里不一一赘述。

复合条件的表示

这里应该是很多人的难点和痛点，还是以2017年软考题目为例吧：
代码：

Int DoString(char*string){
	char *argv[100];
	Int argc=1;

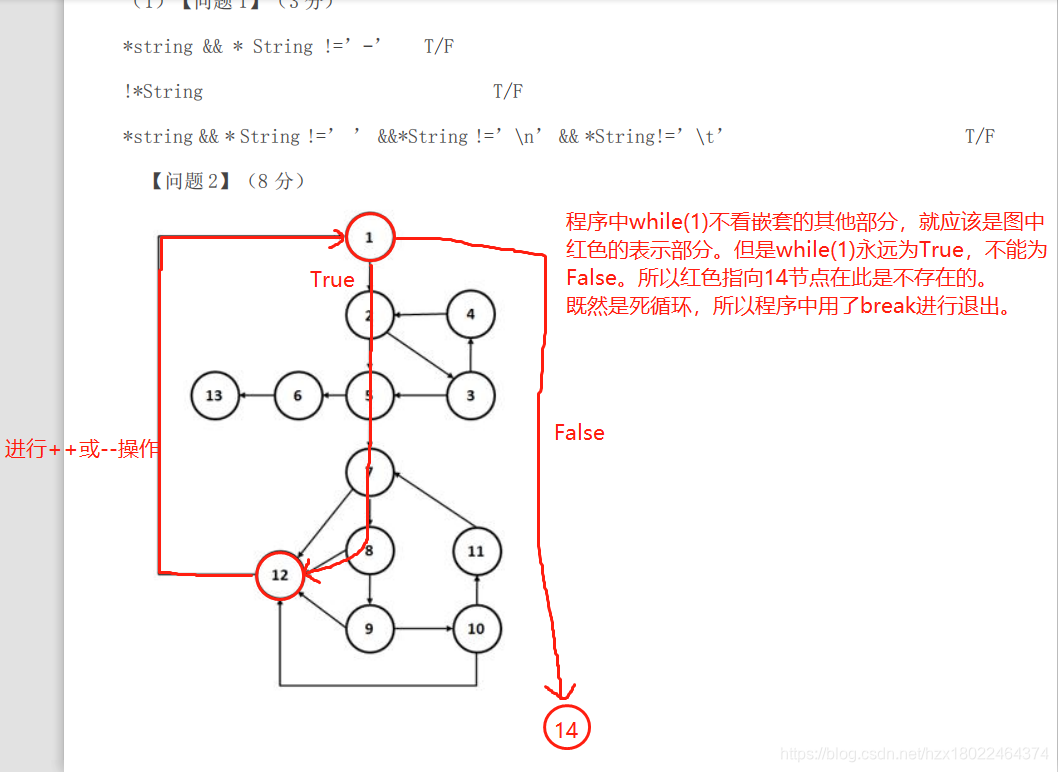

		while(1) { //1

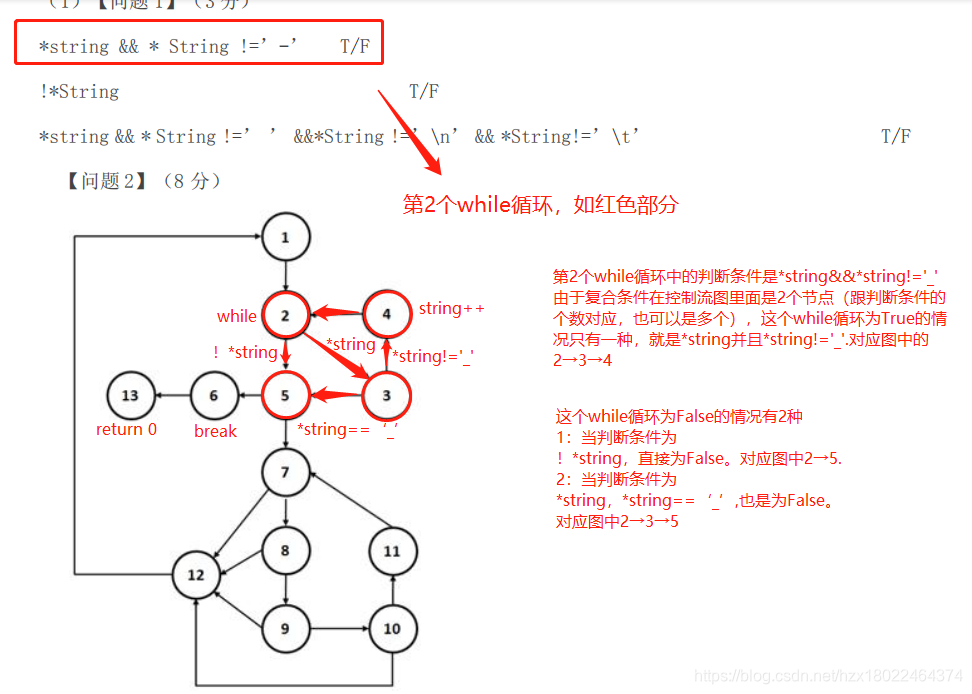

			while(*string&& *string!='-') //2,3
				String++; //4
			if(!*string) //5
				break; //6
			argv[argc]=string;

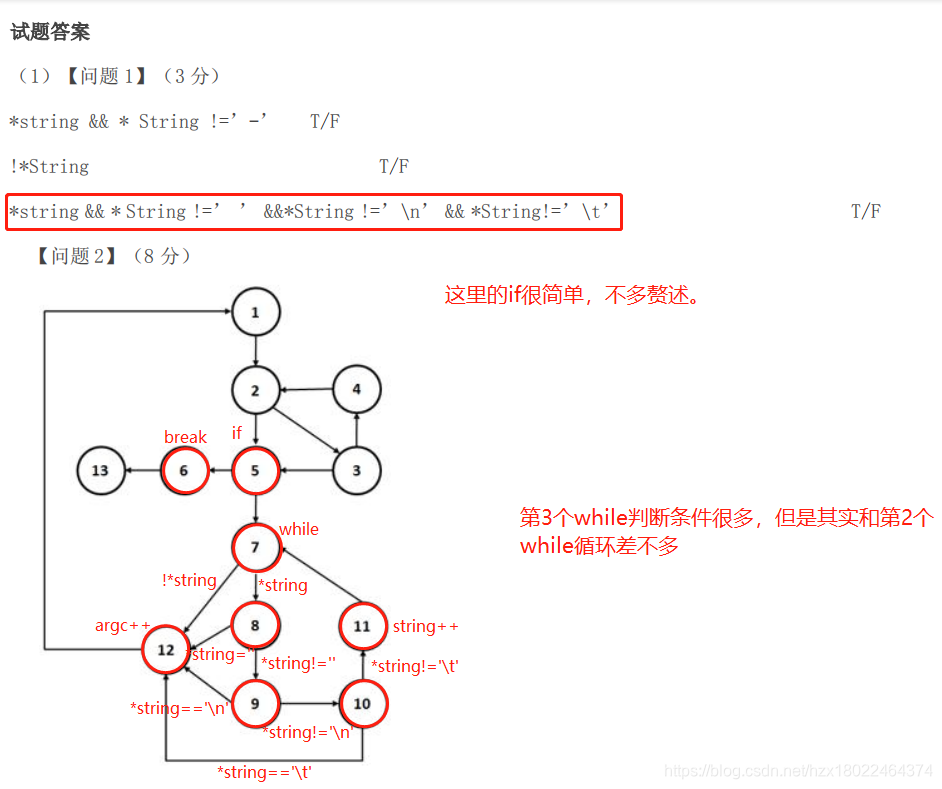

			while(*string && *string!="&& *string!='\n'&& *string!= '\t') //7,8,9,10
				string++; //11
			argc++; //12
		｝
		return 0; //13
｝

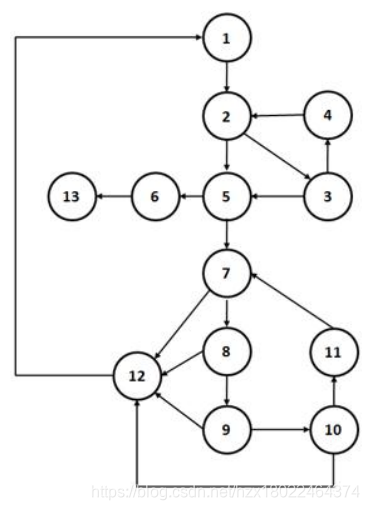

控制流图：
在这里插入图片描述
