搭建Window驱动调试环境（Host:Win10 x64 + Target:VBox/WiN10 64）

一：

Host 软件：

系统：

Win10 64 位家庭版

软件包：

• Visual Studio Comunity 2019(Visual Studio 2022 IDE - AI for coding debugging and testing)
• Windows Software Development Kit (SDK) for Windows 10(安装VS时会附带)
• Windows Driver Kit (WDK) for Windows 10（Download the Windows Driver Kit (WDK) - Windows drivers | Microsoft Learn）
• The sample echo driver for Windows 10（Download the Windows Driver Kit (WDK) - Windows drivers | Microsoft Learn）

• VBox -版本 6.1.4 r136177 (Qt5.6.2)

二：

Target 软件：

系统：

Win10 64 企业版

三：

让虚拟机和主机可以ping通

（1）为虚拟机新增一个网卡，选用桥接，界面名称选择你的主机现在使用的网卡，保证虚拟机和主机在同一网段就可以ping通过，有时主机不能ping通虚拟机，需要关闭虚拟机的防火墙：

四：

开启调试步骤：

（1）在Target上以管理员模式在CMD中依次执行以下命令：

• C:\> bcdedit /set {default} DEBUG YES
• C:\> bcdedit /set TESTSIGNING ON
• C:\> bcdedit /dbgsettings net hostip:192.168.1.1 port:50000 key:1.2.3.4
• C:\> bcdedit /dbgsettings
• 参考（Debug Windows Drivers Step-By-Step Lab (Echo Kernel Mode) - Windows drivers | Microsoft Learn）

（2）在Host上以管理员模式在CMD中依次执行以下命令：

C:\> Cd C:\Program Files(x86)\Windows Kits\10\Debuggers\x64

WinDbg –k net:port=50000,key=1.2.3.4

（3）重启Target

（4）Host WinDbg 连接Target成功，可开始驱动调式。

五：

编写KMDF（内核模式驱动，基于WDF(Windows Driver Framework)，另外还有一个WDM（Windows Driver Model）框架，现在很少使用）驱动：

（1）打开微软提供的示范项目：windows-driver-samples\general\echo\kmdf 下的kmdfecho.sln(下载：https://github.com/Microsoft/Windows-driver-samples)

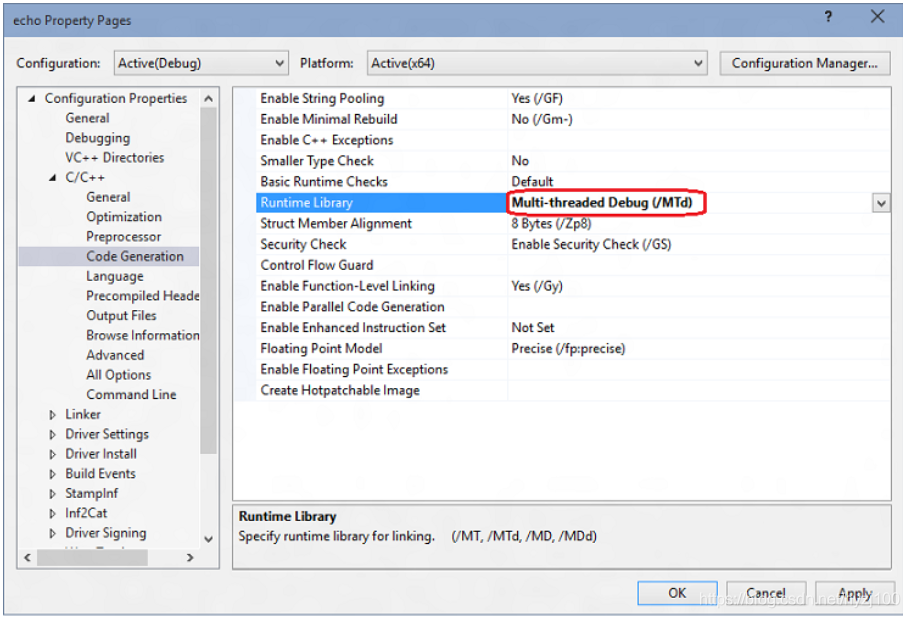

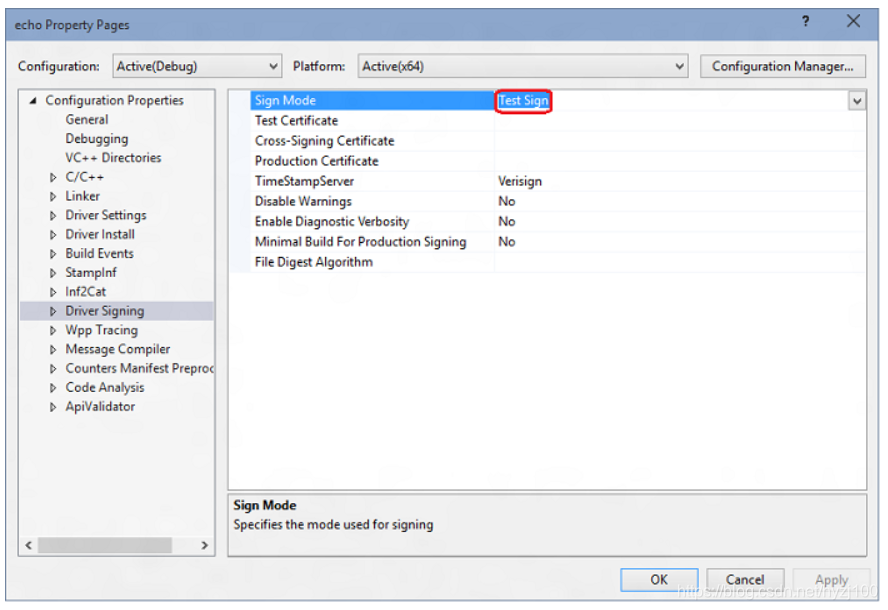

（2）配置echo 和 echo2 的项目属性：

（3）编译项目：

（4）在Target安装证书:

• 第一步：拷贝Windows-driver-samples\general\echo\kmdf\driver\AutoSync\x64 下的文件到Target, 比如我是C:\share
• 第二步：在Target上安装证书，安装证书前需要对Target做以下操作：
• a. Open Windows Settings.
• b. In Update and Security, select Recovery.
• c. Under Advanced startup, click Restart Now.
• d. When the PC reboots, select Startup options. In Windows 10, select Troubleshoot > Advanced options > Startup Settings , then click Restart button.
• e. Select Disable driver signature enforcement by pressing the F7 key.
• f. Reboot the target computer.
• 第三步：然后双击echo.cer按提示安装证书

（5）在Target上安装驱动:

•     第一步：拷贝D:\Windows Kits\10\Tools\x64\devcon.exe 到，目标机器用于安装驱动；
•     第二步：以管理员模式CMD执行 devcon install echo.inf root\ECHO（devcon install <INF file> <hardware ID>）

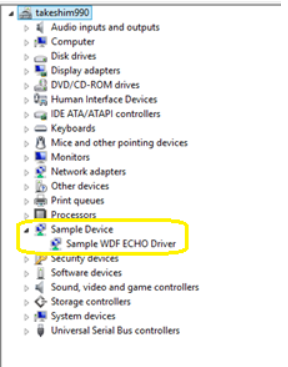

•     第三步：查看设备管理器，检查驱动是否安装，如下图
•

（5）测试驱动:

• 第一步：拷贝与驱动交互的程序Windows-driver-samples\general\echo\kmdf\exe\x64\Debug\echoapp.exe 拷贝到Target
• 第二步：在Target上执行程序，如下输出，说明成功：

C:\Samples\KMDF_Echo_Sample> echoapp
DevicePath: \\?\root#sample#0005#{cdc35b6e-0be4-4936-bf5f-5537380a7c1a}
Opened device successfully
512 Pattern Bytes Written successfully
512 Pattern Bytes Read successfully
Pattern Verified successfully
30720 Pattern Bytes Written successfully
30720 Pattern Bytes Read successfully
Pattern Verified successfully

（6）调试驱动:

• 第一步：如果已经关闭WinGDB,则重新启动：WinDbg -k net:port=50000,key=1.2.3.4, 然后用ctr+Break进入调试；
• 第二步：加载调试symple，需要执行以下几点：
• 1:

0: kd> .symfix

• 2:

0: kd> .sympath+ C:\DriverSamples\general\echo\kmdf
     0: kd> .reload /f

• 第三步：加载完sympol后可用WinGDB命令进行调试

六：

WinGDB调试驱动常用技术：

（1）查看驱动模块中的所有符号（函数、变量）:

以字母开头的方式列出：x /D Echo!a*

说明:

x 为指令

/D 为选项

Echo为驱动名

!为分隔符，分隔后面的过滤内容

a*表示以字母A开头的所有符号

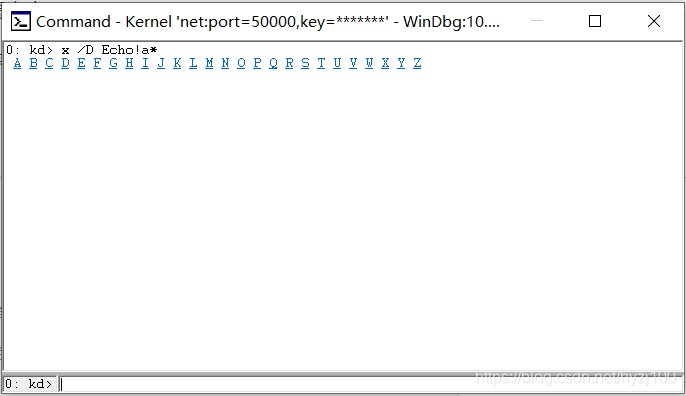

执行后如下图：

可以看到上面一排蓝色字符，这些字符是可点击的，点击后搜索对应开头的符号

>要开启此功能WinGDB的DML功能, 执行

0: kd> .prefer_dml 1
DML versions of commands on by default

（2）查看驱动模块中的指定符号（函数、变量）:

x ECHO!Echo*

关于x的详细用法参考：x (Examine Symbols) - Windows drivers | Microsoft Learn

（3）查看驱动信息: lm m echo* v

（4）查看驱动详细信息: !lmi echo

（5）查看文件头信息：!dh echo

（6）修改调试信息输出等级：

   最多：ed nt!Kd_DEFAULT_MASK 0xFFFFFFFF

   最少：ed nt!Kd_DEFAULT_MASK 0x00000000

   查看当前设置等级：dd nt!kd_DEFAULT_MASK

（7）查看即插即用设备树：

  查看整个即插即用设备树：!devnode 0

  在即插即用设备树中过滤查找：!devnode 0 echo

参考：!devnode (WinDbg) - Windows drivers | Microsoft Learn

（8）打断点和查看源码：

1>设置源码路径：

.srcpath+ C:\DriverSamples\KMDF_Echo_Sample\driver\AutoSync

2>设置Sympol路径：

.sympath+ C:\DriverSamples\KMDF_Echo_Sample\driver\AutoSync

3>列出所有函数：

x ECHO!EchoEvt*

4>用bm打断点：

bm ECHO!EchoEvtDeviceAdd

5>查看所有断点：

0: kd> bl
1 e fffff801`0bf9b1c0     0001 (0001) ECHO!EchoEvtDeviceAdd

以上输出表示，1-> 表示断点的编号，从1开始排，e表示enable（激活的）

5>重启驱动：

g

（9）触发断点：

以上我们在新增设备的回调函数中打了断点，所以我要制造此场景，步骤如下：

在Target的设备管理器中禁用Echo设备然后启用，就可以触发断点。

七：

WinGDB调试驱动触发断点后的常用调试技术：

（1）查看local的变量值：dv

（2）查看全局的变量值：? value_name

（3）查看调用栈：kn

（4）查看当前哪个进程的线程调用了驱动的方法：当触发驱动IO类函数时，执行：!process(参考：!process (WinDbg) - Windows drivers | Microsoft Learn)
