树之习题分析上——树的遍历

一、树的前序遍历

（一）、题目需求

​ 给你二叉树的根节点 root ，返回它节点值的 前序 遍历。

示例 1：

输入：root = [1,null,2,3]
输出：[1,2,3]
​```

示例 2：

输入：root = []
输出：[]

示例 3：

输入：root = [1]
输出：[1]

示例 4：

输入：root = [1,2]
输出：[1,2]

示例 5：

输入：root = [1,null,2]
输出：[1,2]

提示：

• 树中节点数目在范围 [0, 100] 内
• -100 <= Node.val <= 100

（二）、递归解法

public List<Integer> preorderTraversal(TreeNode root) {
    List<Integer> result = new ArrayList<>();
    if (root == null) {
        return result;
    }

    List<Integer> left = preorderTraversal(root.left);
    List<Integer> right = preorderTraversal(root.right);

    result.add(root.val);
    result.addAll(left);
    result.addAll(right);

    return result;
}

（三）、非递归解法

public List<Integer> preorderTraversalByStack(TreeNode root) {
    List<Integer> result = new ArrayList<>();
    if (root == null) {
        return result;
    }

    LinkedList<TreeNode> stack = new LinkedList();
    stack.push(root);
    while (!stack.isEmpty()) {
        TreeNode treeNode = stack.pop();
        result.add(treeNode.val);
        if (treeNode.right != null) {
            stack.push(treeNode.right);
        }
        if (treeNode.left != null) {
            stack.push(treeNode.left);
        }
    }
    return result;
}

（四）、代码分析

1、递归解法分析

​ 递归解法相对于非递归解法而言较为简单。本质上是将一颗树划分为3个部分：根节点、左半部分、右半部分。对于每一个结点皆如此进行递归划分，最终在划分结束后，按照前序遍历的规则：先访问根结点、再访问根的左结点、最后是访问根的右结点的顺序进行添加进结果集中。

2、非递归解法分析

1、利用栈的先进后出的特性，进行树的非递归前序遍历；并将根节点push()进入栈中。

LinkedList<TreeNode> stack = new LinkedList();
stack.push(root);

2、由于树的前序遍历的规则为：先访问根结点、再访问根的左结点、最后是访问根的右结点。同时栈的特性是先进后出，因此需要先判断右结点是否为空，若不为空则加入栈，再判断左结点是否为空，若不为空则加入栈。在有新的结点进入栈后，再不断将其推出栈，进行其左右子结点的判断。

while (!stack.isEmpty()) {
    TreeNode treeNode = stack.pop();
    result.add(treeNode.val);
    if (treeNode.right != null) {
        stack.push(treeNode.right);
    }
    if (treeNode.left != null) {
        stack.push(treeNode.left);
    }
}

（五）、流程图分析

1、递归流程图

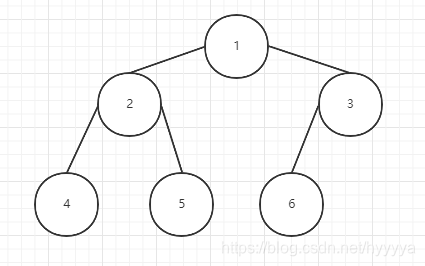

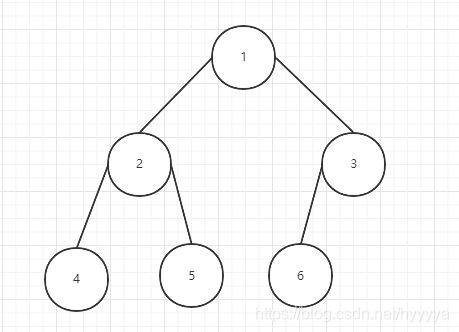

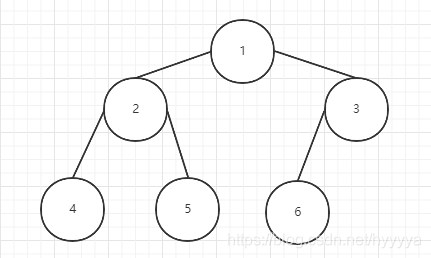

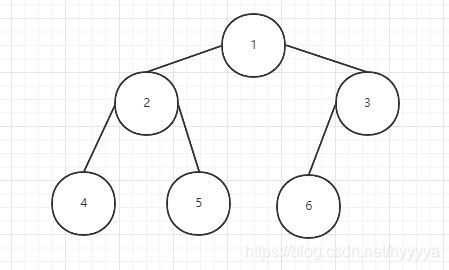

1、初始状态

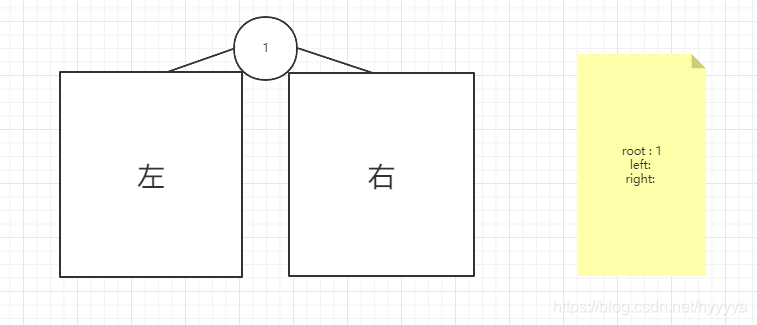

2、将其分为根结点和左右两个部分

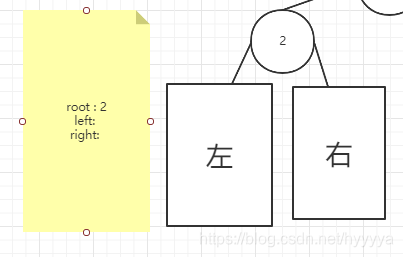

3、遍历“1”的左结点，同时将其分为3个部分

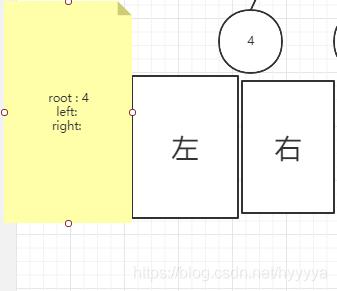

4、遍历“2”结点的左结点，同时将其分为3个部分。“4”结点无左右子结点

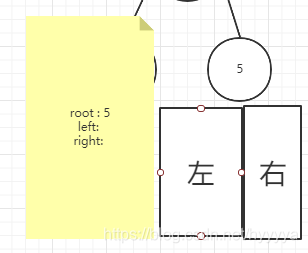

5、遍历“2”结点的右结点，同时将其分为3个部分。“5”结点无左右子结点

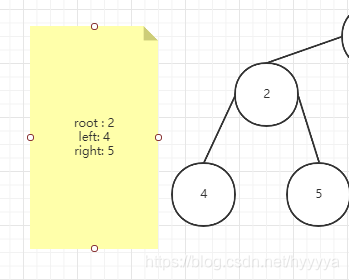

6、“2”结点遍历结束，得出2结点的结果集

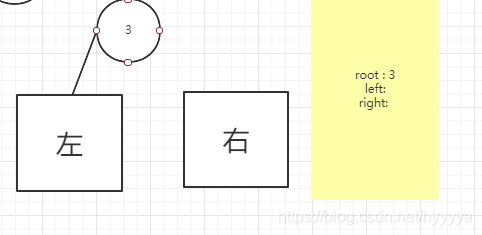

7、遍历“1”结点的右节点，并将其分为3个部分

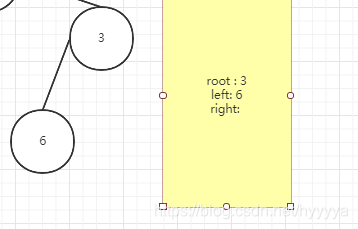

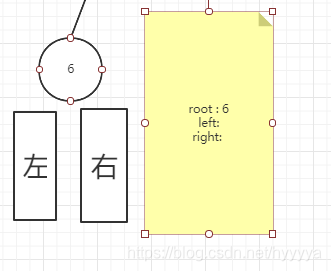

8、遍历“3”结点的左结点，并将其分为3个部分。“6”结点无左右子结点

9、“3”结点遍历结束，得出其结果集

10、遍历结束，得到“1”结点对应的结果集

2、非递归流程图

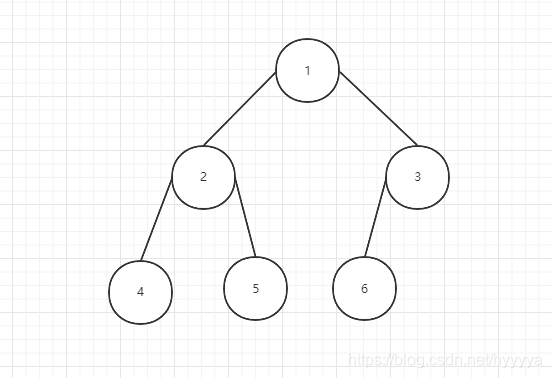

1、初始状态

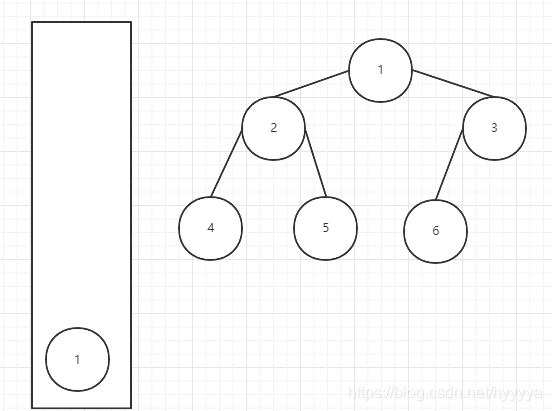

2、根节点入栈

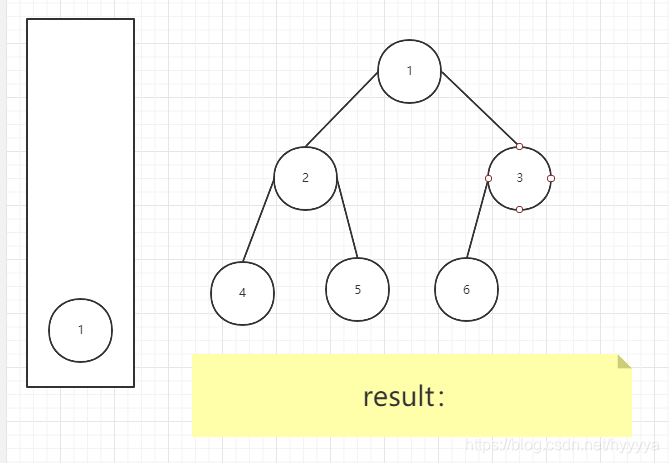

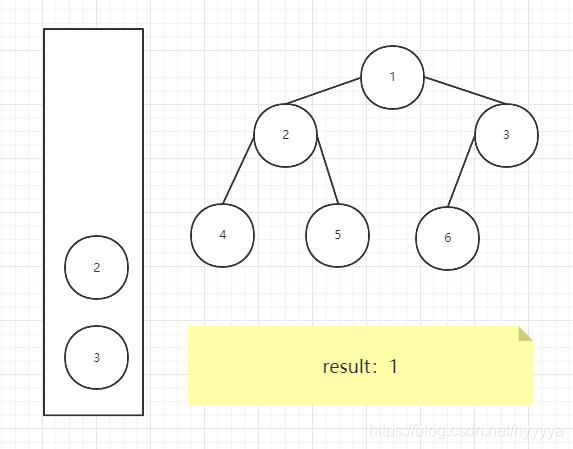

3、“1”结点的左右子节点进入栈内，同时“1”结点进入结果集

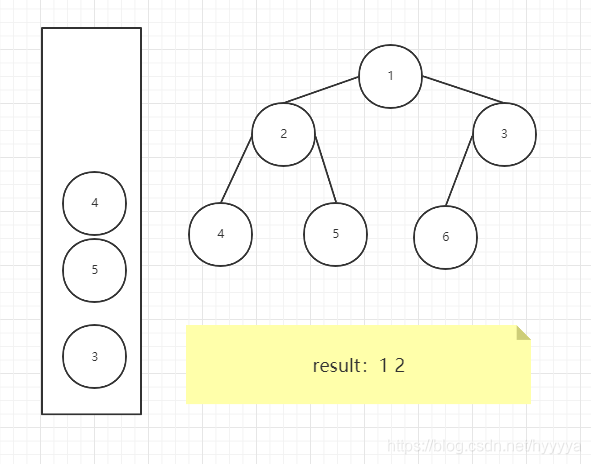

4、“2”结点出栈，其左右子节点入栈，同时“2”节点进入结果集

5、“4”节点无左右子节点，因此“4”节点直接出栈，同时“4”节点进入结果集

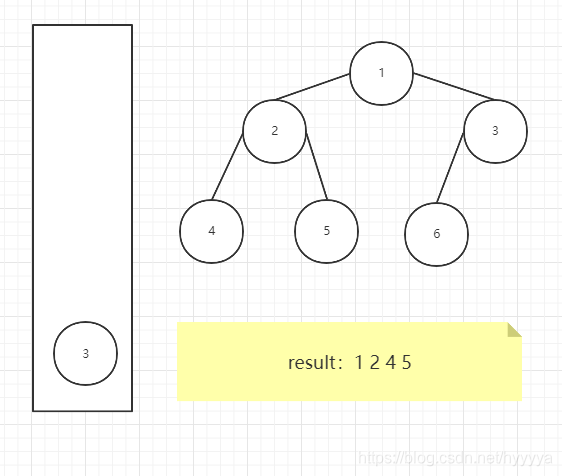

6、“5”节点无左右子节点，因此“5”节点直接出栈，同时“5”节点进入结果集

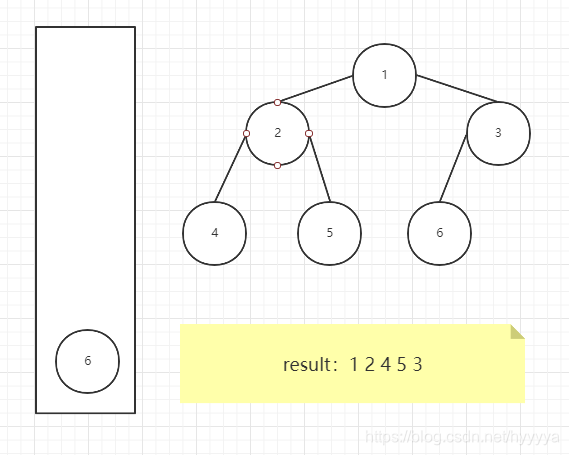

7、“3”节点出栈，同时“3”节点的左结点进栈，“3”节点进入结果集

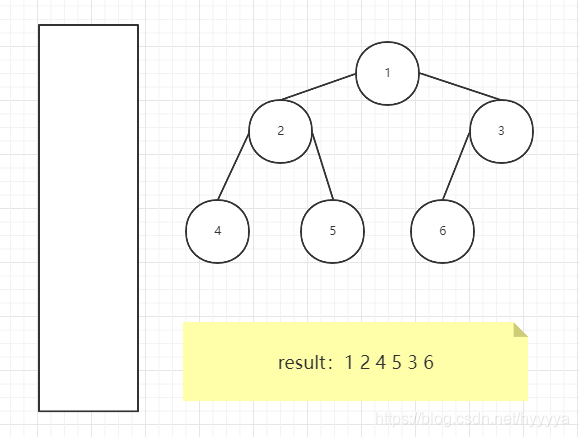

8、“6”节点无左右子节点，因此“6”节点直接出栈，同时“6”节点进入结果集。遍历结束

二、树的中序遍历

（一）、题目需求

给定一个二叉树，返回它的中序 遍历。

示例:

输入: [1,null,2,3]
   1
    \
     2
    /
   3

输出: [1,3,2]

进阶: 递归算法很简单，你可以通过迭代算法完成吗？

（二）、递归解法

public List<Integer> inorderTraversal(TreeNode root) {
    List<Integer> result = new ArrayList<>();
    if (root == null) {
        return result;
    }

    List<Integer> left = inorderTraversal(root.left);
    List<Integer> right = inorderTraversal(root.right);

    result.addAll(left);
    result.add(root.val);
    result.addAll(right);

    return result;
}

（三）、非递归解法

public List<Integer> inorderTraversalByStack(TreeNode root) {
    List<Integer> result = new ArrayList<>();
    if (root == null) {
        return result;
    }

    LinkedList<TreeNode> stack = new LinkedList<>();
    TreeNode current = root;
    while (current != null || !stack.isEmpty()) {
        while (current != null) {
            stack.push(current);
            current = current.left;
        }
        current = stack.pop();
        result.add(current.val);
        current = current.right;
    }
    return result;
}

（四）、代码分析

• 由于中序遍历的递归解法与前序遍历的相差不大，因此可参考前序遍历

1、首先将cuurent定位至root节点的最左边节点

while (current != null) {
    stack.push(current);
    current = current.left;
}

2、将current推出栈，并将其加入结果集中，将current定位至其右子节点处，若current的右子节点不为空，则意味着current节点的下方仍有节点未被遍历，则重复上面步骤1。若current的右子节点为空，则继续遍历栈中的剩余节点。

current = stack.pop();
result.add(current.val);
current = current.right;

（五）、流程图分析

• 由于中序遍历的流程图分析与前序遍历的相差不大，因此可参考前序遍历
  1、初始状态

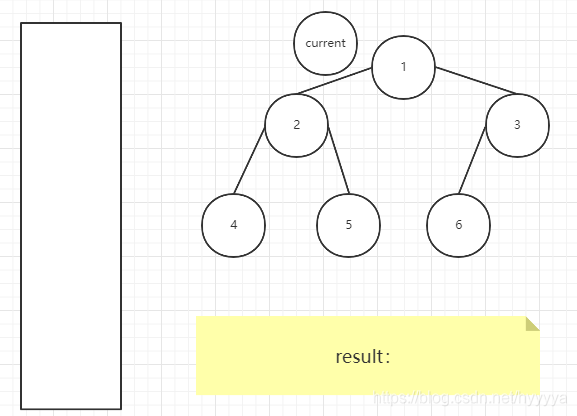

  2、设立结果集、栈、current指针

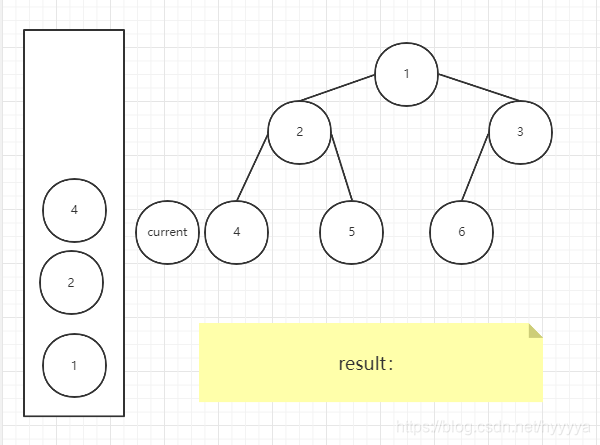

  3、current遍历至root节点的最左节点，同时逐渐入栈

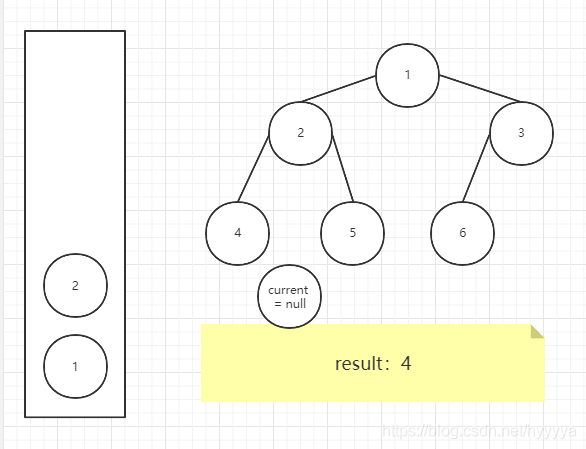

  4、“4”节点出栈，同时“4”节点加入结果集合，由于“4”节点的右子节点为空，所以current为空

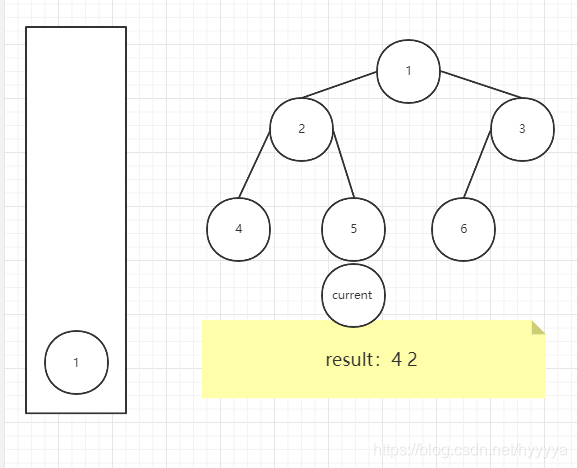

  5、“2”节点出栈，同时“2”节点加入结果集合，由于“2‘节点的右子节点非空，因此current指向其右子节点

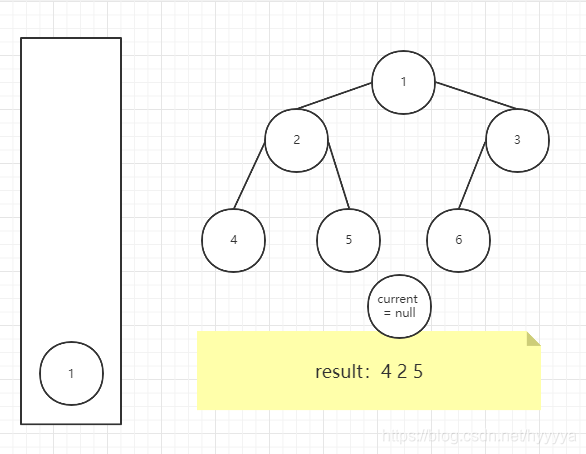

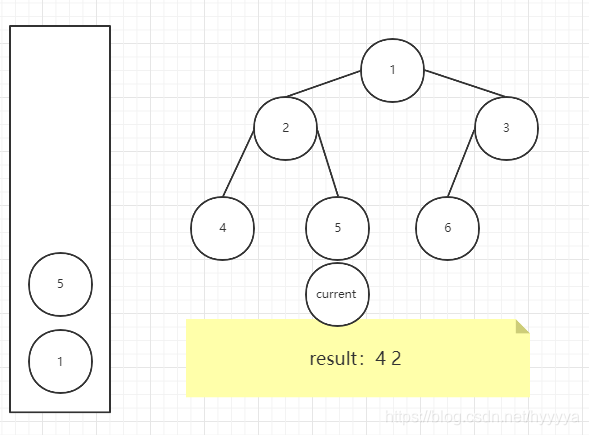

  6、current非空，因此”5“节点入栈

  7、”5“节点出栈，同时“5”节点加入结果集合

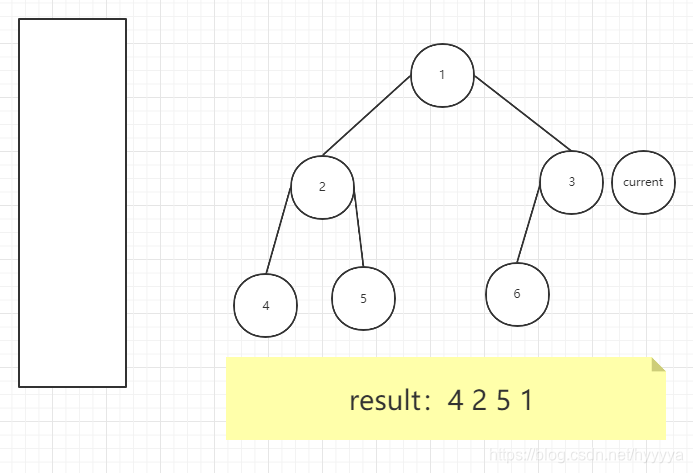

  8、“1”节点出栈，同时“1”节点加入结果集合，由于“1‘节点的右子节点非空，因此current指向其右子节点

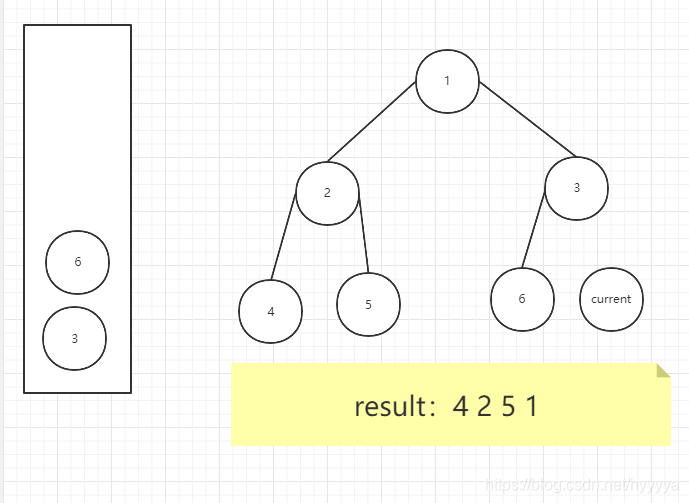

9、current指向”3“节点的最左边，同时逐渐入栈

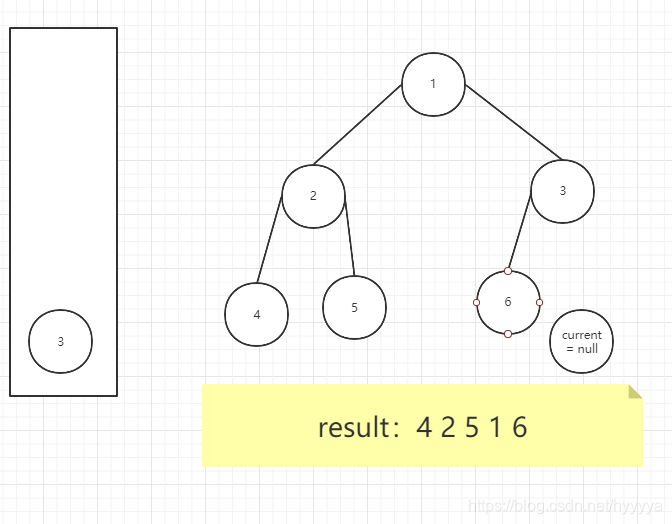

10、”6“节点出栈，同时”6“节点加入结果集中，current为空

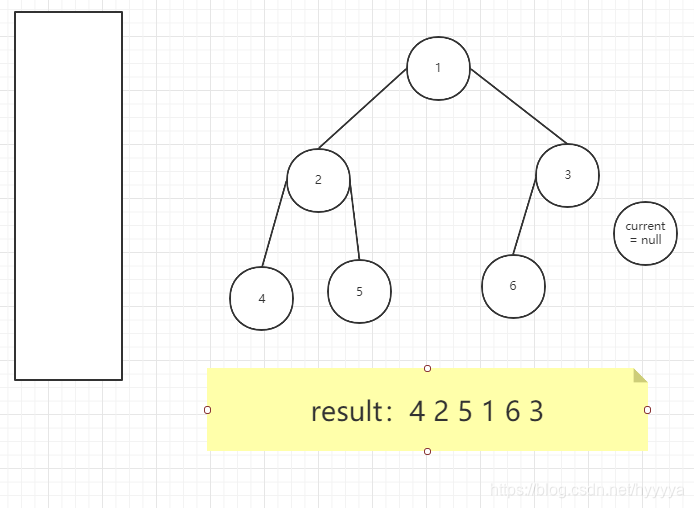

11、”3“节点出栈，”3“节点进入结果集中。由于current和栈均为空，因此退出循环

三、树的后序遍历

（一）、题目需求

给定一个二叉树，返回它的 后序 遍历。

示例:

输入: [1,null,2,3]
   1
    \
     2
    /
   3

输出: [3,2,1]

（二）、递归解法

public List<Integer> postorderTraversal(TreeNode root) {
    List<Integer> result = new ArrayList<>();
    if (root == null) {
        return result;
    }

    List<Integer> left = postorderTraversal(root.left);
    List<Integer> right = postorderTraversal(root.right);

    result.addAll(left);
    result.addAll(right);
    result.add(root.val);
    return result;
}

（三）、非递归解法——破坏原有数据结构

public List<Integer> postorderTraversalByStack(TreeNode root) {
    List<Integer> result = new ArrayList<>();
    if (root == null) {
        return result;
    }

    LinkedList<TreeNode> stack = new LinkedList<>();
    stack.push(root);
    while (!stack.isEmpty()) {
        TreeNode treeNode = stack.peek();
        if (treeNode.right == null && treeNode.left == null) {
            result.add(stack.pop().val);
        }
        if (treeNode.right != null) {
            stack.push(treeNode.right);
            treeNode.right = null;
        }
        if (treeNode.left != null) {
            stack.push(treeNode.left);
            treeNode.left = null;
        }
    }
    return result;
}

（四）、非递归解法——无破坏原有数据结构

public List<Integer> postorderTraversalByStack2(TreeNode root) {
    List<Integer> result = new ArrayList<>();
    if (root == null) {
        return result;
    }

    LinkedList<TreeNode> stack = new LinkedList<>();
    TreeNode current = root;
    TreeNode pre = null;

    stack.push(root);
    while (!stack.isEmpty()) {
        current = stack.peek();
        if (pre == null || pre.left == current || pre.right == current) {
            if (current.left != null) {
                stack.push(current.left);
            } else if (current.right != null) {
                stack.push(current.right);
            }
        } else if (current.left == pre) {
            if (current.right != null) {
                stack.push(current.right);
            }
        } else {
            result.add(current.val);
            stack.pop();
        }
        pre = current;
    }
    return result;
}

（五）、代码分析

• 由于后序遍历的递归解法与前序遍历的相差不大，因此可参考前序遍历

1、非递归解法——破坏原有数据结构

1、创建栈，利用栈的先进后出的特性，遍历树。同时将根结点入栈。

LinkedList<TreeNode> stack = new LinkedList<>();
stack.push(root);

2、由于栈具备先进后出的特性。同时树的后序遍历顺序为：先根的左子节点，再根的右子节点，最后为根节点。因此先判断节点的右子节点是否为空，若不为空，则将其入栈，同时切断两者的联系。再判断节点的左子节点是否为空，若不为空，则将其入栈，同时切断两者的联系。

if (treeNode.right != null) {
    stack.push(treeNode.right);
    treeNode.right = null;
}
if (treeNode.left != null) {
    stack.push(treeNode.left);
    treeNode.left = null;
}

3、首先获取栈顶元素，但栈顶元素不出栈。

若该节点的左右子节点皆为空，则说明该节点为叶子节点或该节点左右子节点皆曾经入过栈。

若该节点为叶子节点，则说明其无左右子节点需遍历，因此直接将其出栈并且将其加入结果集。

若该节点的节点的左右节点皆曾经入过栈，由于栈的特性为先进后出，则说明如今其左右子节点已经出栈，即左子节点与右子节点已进入结果集，因此直接将其出栈并将其加入结果集。

TreeNode treeNode = stack.peek();
if (treeNode.right == null && treeNode.left == null) {
    result.add(stack.pop().val);
}

2、非递归解法——无破坏原有数据结构

1、设置栈、current指针、pre指针

LinkedList<TreeNode> stack = new LinkedList<>();
TreeNode current = root;
TreeNode pre = null;

2、假如pre指针为空，则说明current此时为root节点，其左右子树仍未遍历。

假如pre指针的左子节点或右子节点为current，则说明此时以current为根节点的子树，仍未遍历。

由于后序遍历的顺序为：先左、后右、最后根节点；因此在确定current的左右半边的子树未遍历时，首先判断其左子节点是否为空，若不为空，则先遍历其左半边子树。若左子节点为空，说明其无左子树，进而判断其右子节点是否为空，若不为空，则遍历其右半边子树。

if (pre == null || pre.left == current || pre.right == current) {
    if (current.left != null) {
        stack.push(current.left);
    } else if (current.right != null) {
        stack.push(current.right);
    }
}

3、当current节点的左子节点为pre节点时，说明current节点的左半边子树皆已遍历结束，此时需要遍历current的右半边子树。因此假如current的右子节点非空，则开始将其加入栈中，接下来便重复步骤2，开始逐渐遍历current节点的右半子树。

else if (current.left == pre) {
    if (current.right != null) {
        stack.push(current.right);
    }
}

4、此时说明pre节点等于current节点或者是current的右子节点为pre节点。

若pre节点等于current节点：说明current节点无左右子节点，此时pre节点才会下移至current处，因此可直接将current节点此时对应的值出栈，并加入结果集中。

若pre节点等于current节点的右子节点：说明current的左右子节点皆已遍历结束；根据栈的先进后出的特性，此时current节点的左右子节点皆已出栈且进入结果集中；而后序遍历的顺序为先左、后右、最后为根节点，因此此时可直接将current节点此时对应的值出栈，并加入结果集中。

else {
    result.add(current.val);
    stack.pop();
}

（六）、流程图分析

1、非递归解法——破坏原有数据结构

1、初始状态

2、根节点入栈

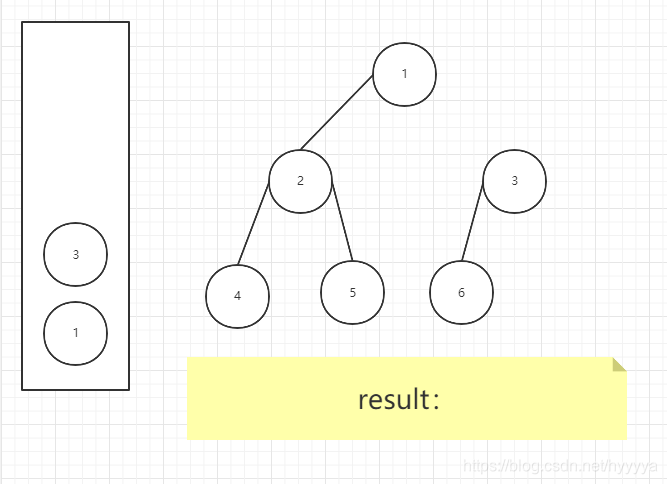

3、“1”节点的右节点非空，将“3”节点入栈，同时切断两者的关系

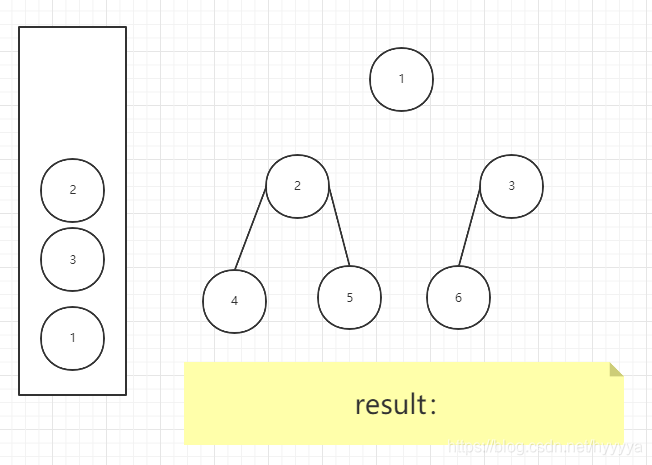

4、“1”节点的左节点非空，将“2”节点入栈，同时切断两者的关系

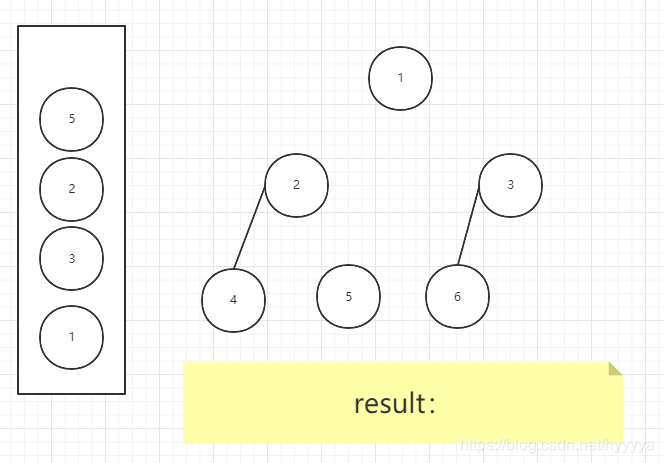

5、“2”节点的右节点非空，将“5”节点入栈，同时切断两者的关系

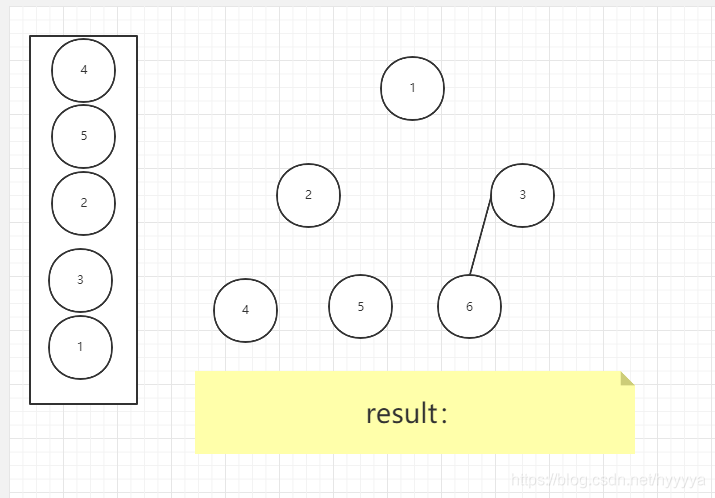

6、“2”节点的左节点非空，将“4”节点入栈，同时切断两者的关系

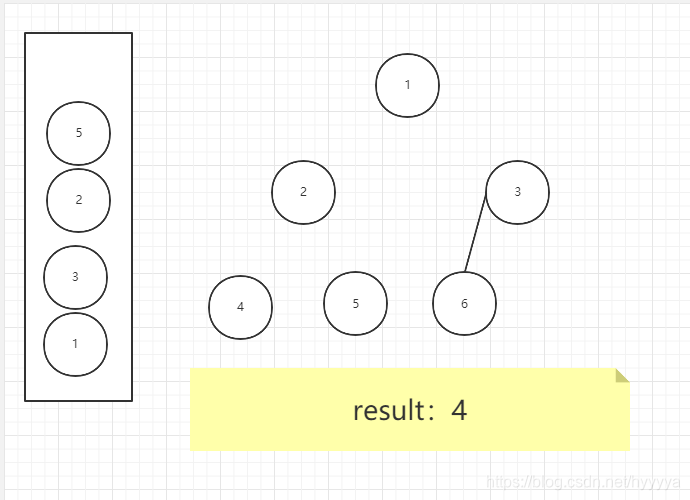

7、“4”节点的左右节点皆为空，因此直接将“4”节点出栈，并将“4”节点加入结果集中

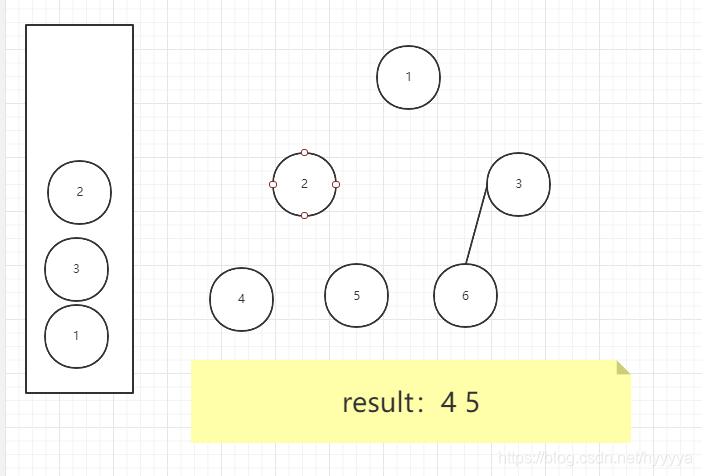

8、“5”节点的左右节点皆为空，因此直接将“5”节点出栈，并将“5”节点加入结果集中

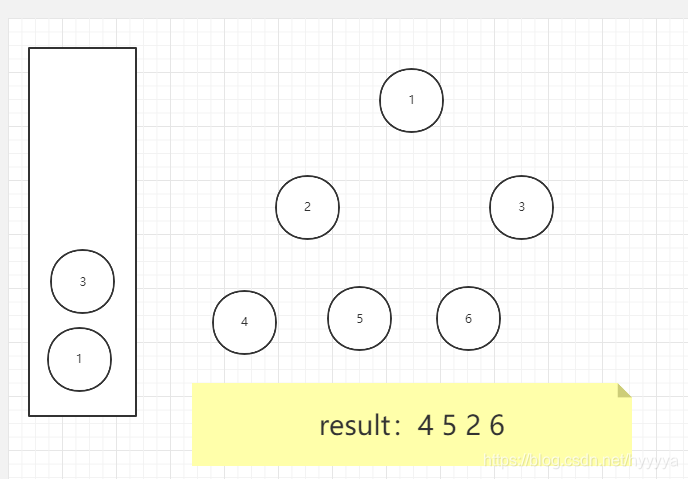

9、“2”节点的左右节点皆为空，因此直接将“2”节点出栈，并将“2”节点加入结果集中

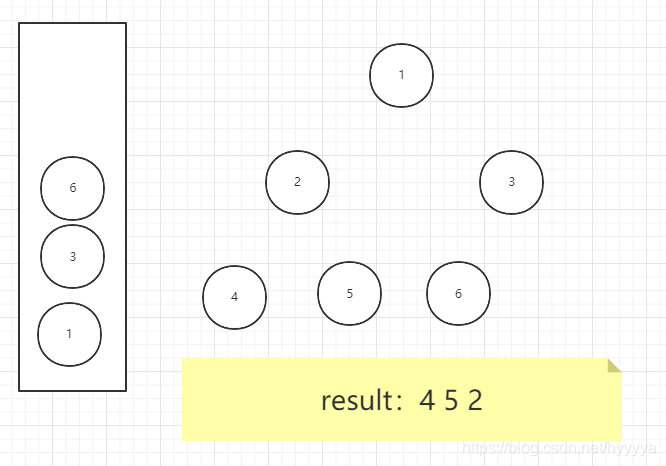

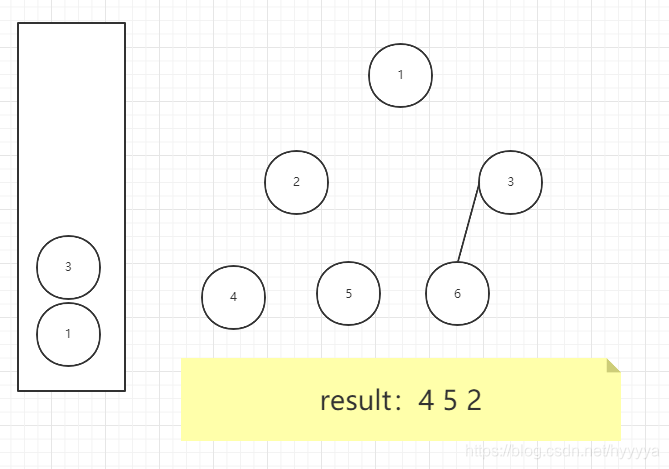

10、“3”节点的左节点非空，因此将“6”节点入栈，并切断两者的关系

11、“6”节点的左右节点皆为空，因此直接将“6”节点出栈，并将“6”节点加入结果集中

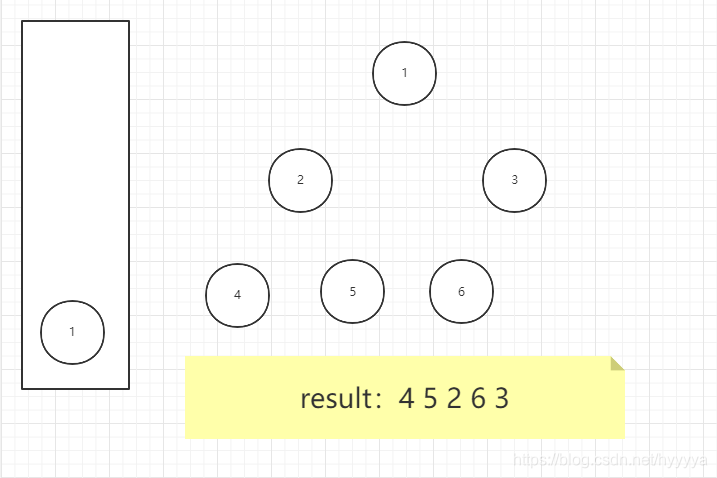

12、“3”节点的左右节点皆为空，因此直接将“3”节点出栈，并将“3”节点加入结果集中

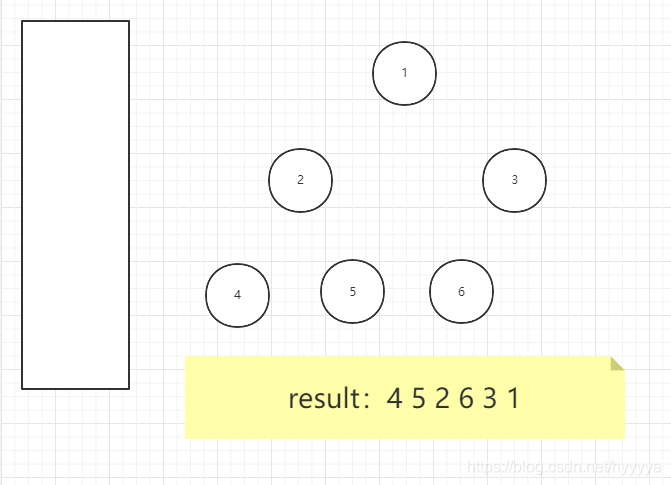

13、“1”节点的左右节点皆为空，因此直接将“1”节点出栈，并将“1”节点加入结果集中，遍历结束。

2、非递归解法——无破坏原有数据结构

1、初始状态

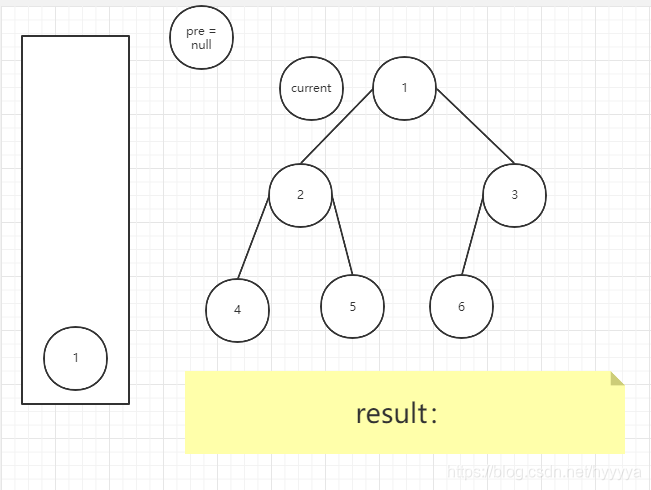

2、设置current、pre、栈、结果集，并将root节点入栈

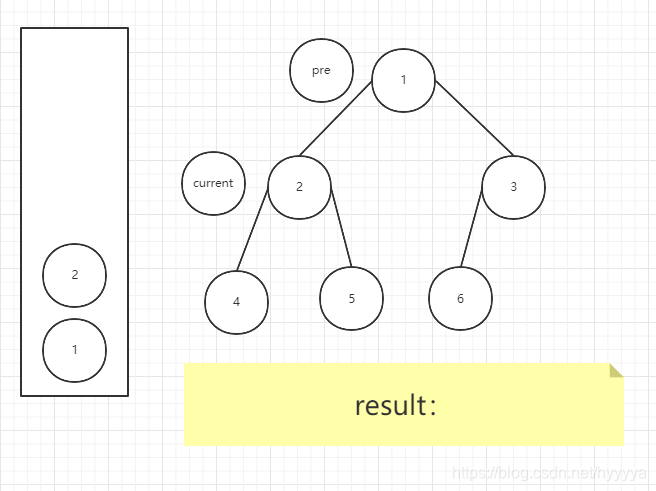

3、pre为空，“1”节点的左子节点非空，因此“2“节点入栈；同时pre移至current指针的位置、current移至其左子节点处即”1“节点的左子节点”2“节点处。

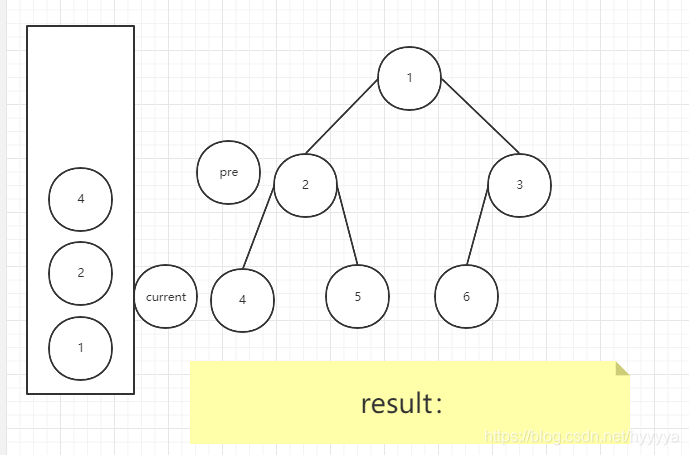

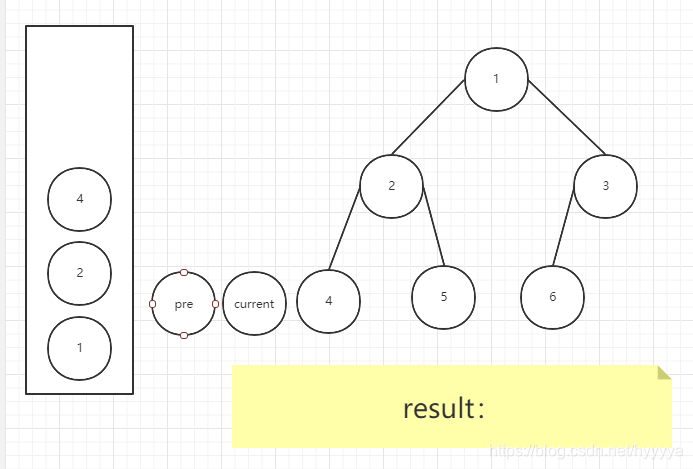

4、pre的左子节点为current，“2”节点的左子节点非空，因此“4“节点入栈；同时pre移至current指针的位置、current移至其左子节点处即”2“节点的左子节点”4“节点处。

5、pre的左子节点为current，“4”节点的左右子节点皆为空，因此无新的节点入栈；同时pre移至current指针的位置。此时pre指针与current指针指向同一节点。

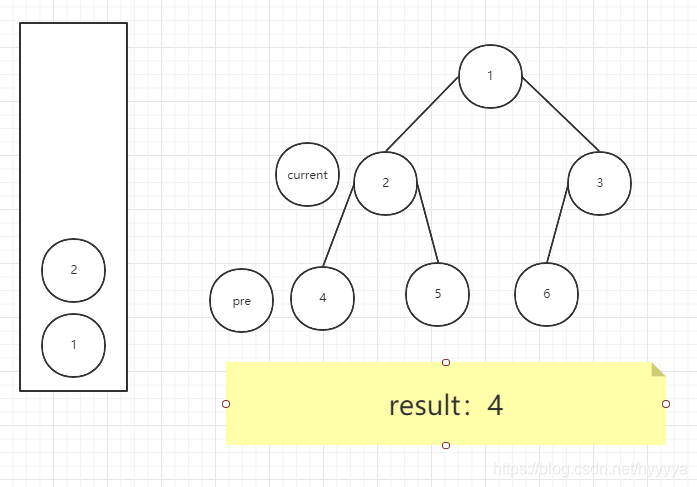

6、由于pre指针与current指针指向同一节点，即”4“节点。因此”4“节点出栈，并加入结果集。同时current节点指向栈顶节点即”2“节点。此时pre指针指向节点为current指针指向的节点的左子节点——因此此时需判断current节点的右子节点是否为空。

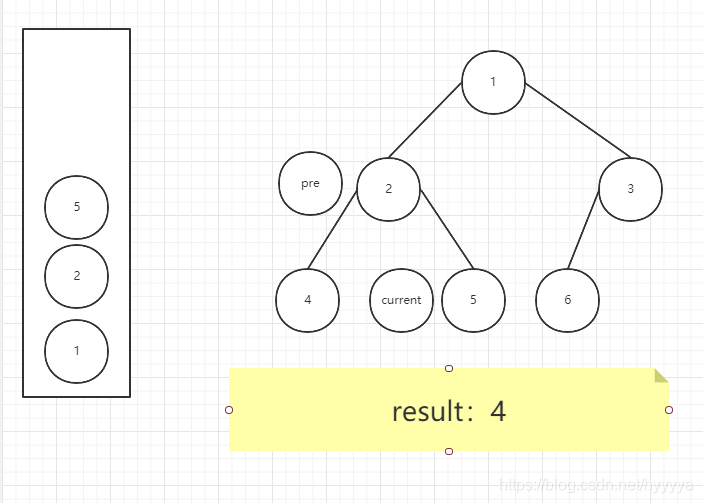

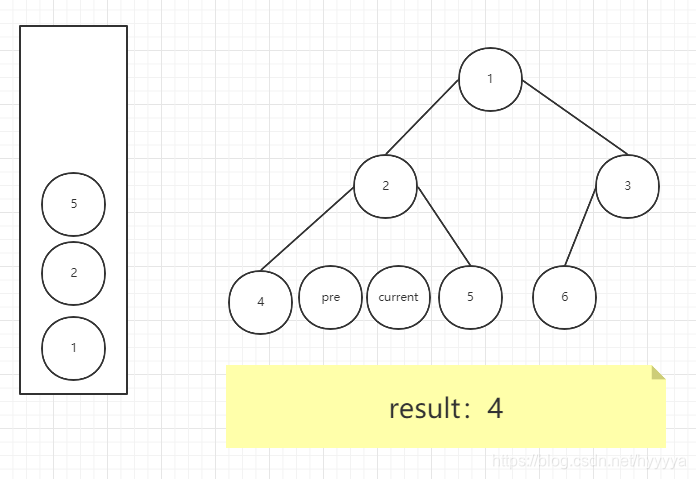

7、由于”2“节点的右子节点非空，因此”5“节点入栈。同时pre指针移至current指针处，current指针移至新的栈顶元素节点处即”5“节点。

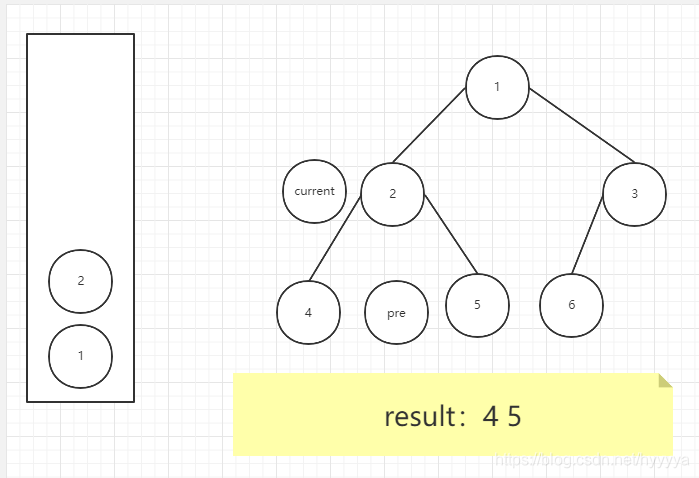

8、pre的右子节点为current，“5”节点的左右子节点皆为空，因此无新的节点入栈；同时pre移至current指针的位置。此时pre指针与current指针指向同一节点。

9、由于pre指针与current指针指向同一节点，即”6“节点。因此”6“节点出栈，并加入结果集。同时current节点指向栈顶节点即”2“节点。此时pre指针指向节点为current指针指向的节点的右子节点——因此此时可判断得出以”2“节点的根节点的左右子树皆遍历完成，因此可将”2“节点出栈、加入结果集。

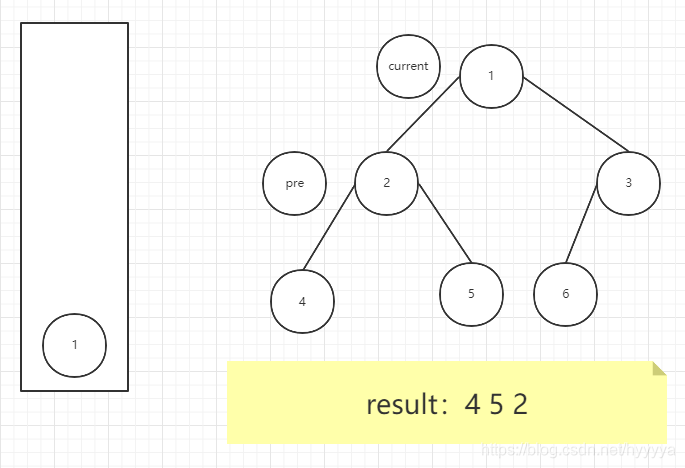

10、”2“节点出栈、加入结果集。pre指针移至current指针处，current指针移至栈顶元素节点”1“节点。此时pre指针指向节点为current指针指向的节点的左子节点——因此此时需判断current节点的右子节点是否为空。

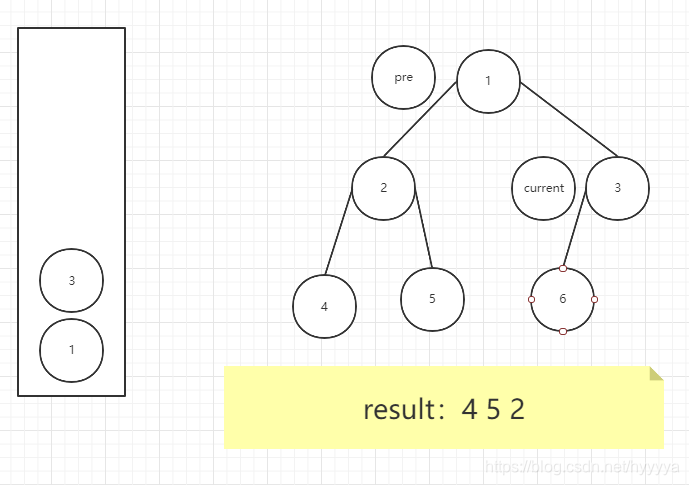

11、"1"节点的右子节点非空，因此”3“节点入栈。同时pre指针移至current指针处，current指针移至栈顶元素”3“节点处。

12、pre的右子节点为current，“3”节点的左子节点非空，因此”6“节点入栈；同时pre移至current指针的位置，current指针移至栈顶元素”6“节点处。

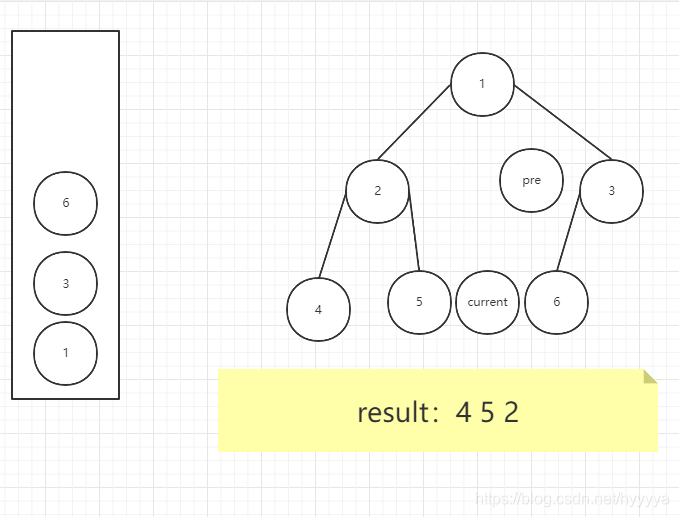

13、pre的左子节点为current，“6”节点的左右子节点皆为空，因此无新的节点入栈；同时pre移至current指针的位置。此时pre指针与current指针指向同一节点。

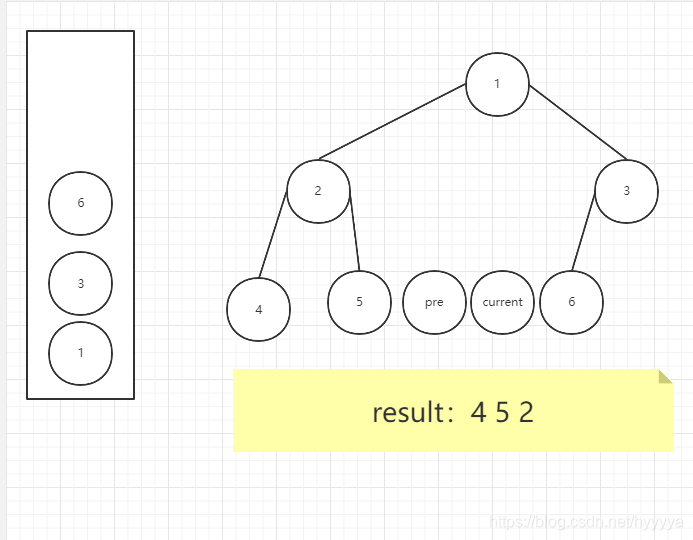

14、”6“节点出栈，并加入结果集。同时current指针移至栈顶元素”3“节点

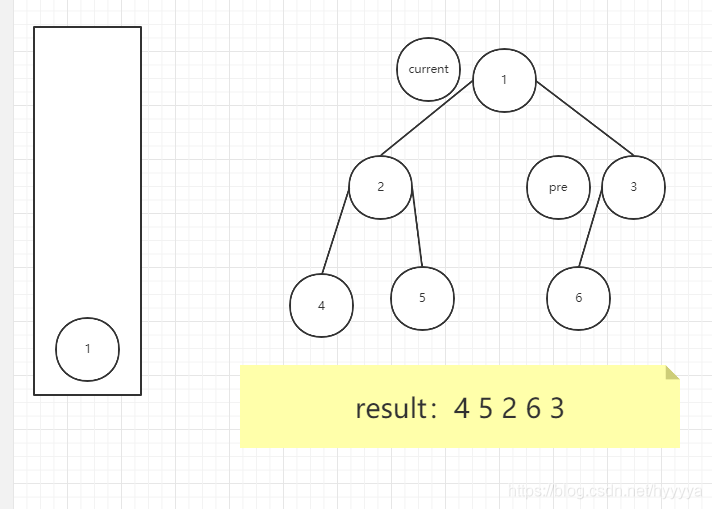

15、由于”3“节点的右子节点为空，所以以”3“节点为根节点的左右子树皆遍历完成。”3“节点出栈，并加入结果集。

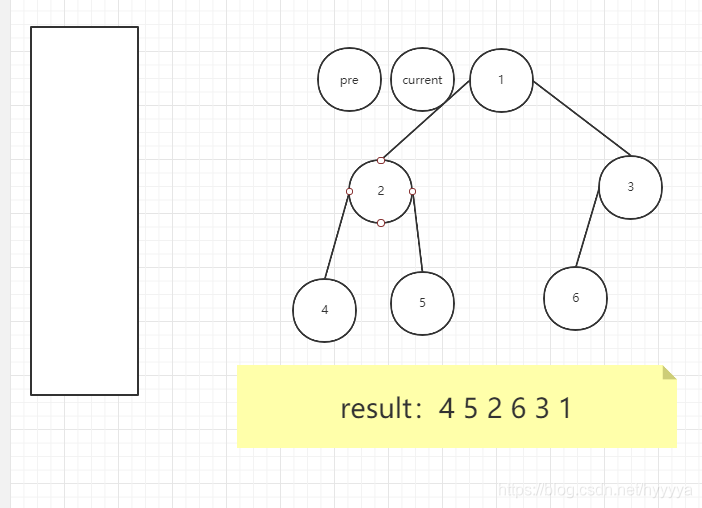

16、pre和current指针指向同一节点，”1“节点出栈，并加入结果集。遍历结束。
