【Spark GraphX】初始Spark GraphX

目录

一、基本概念

（一）图(graph)

（二）Spark GraphX

二、图例说明

三、图例代码

---

一、基本概念

（一）图(graph)

1、定义：

图是由顶点集合(vertex)及顶点间的关系集合（边edge）组成的一种数据结构。通常表示为二元组：Graph=(V,E)，可以对事物之间的关系建模。

2、应用场景：

在地图应用中寻找最短路径。
社交网络关系。
网页间超链接关系。

（二）Spark GraphX

1、简介：

Spark GpaphX是一个分布式图处理框架，基于spark平台提供对图计算和图挖掘简洁易用而丰富多彩的接口，极大地方便了分布式图处理的需求；

2、特点：

基于内存实现了数据的复用与快速读取。

通过弹性分布式属性图（Property Graph）统一了图视图与表视图。

与Spark Streaming、Spark SQL和Spark MLlib等无缝衔接。

3、核心抽象：

弹性分布式属性图（Resilient Distributed Property Graph）；

顶点和边都带属性的有向多重图。

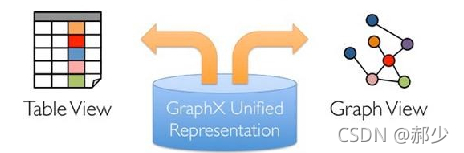

一份物理存储，两种视图。



注：对Graph视图的所有操作，最终都会转换成其关联的Table视图的RDD操作来完成

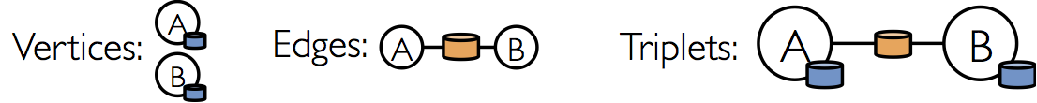

4、Spark GraphX中有三个重要的概念：

（1）Vertices：对应的RDD名称为VertexRDD，属性包括顶点ID和顶点属性；

（2）Edges：对应的RDD名称为EdgeRDD，属性包括源顶点ID、目标顶点ID、边属性；

（3）Triplets：属性包括源顶点ID、源顶点属性、边属性、目标顶点ID、目标顶点属性；

 5、度（Degree）：

在Spark GraphX中把Degree分为inDegrees(每个顶点入度)、outDegrees(每个顶点的出度)、degrees(每个顶点的度)；

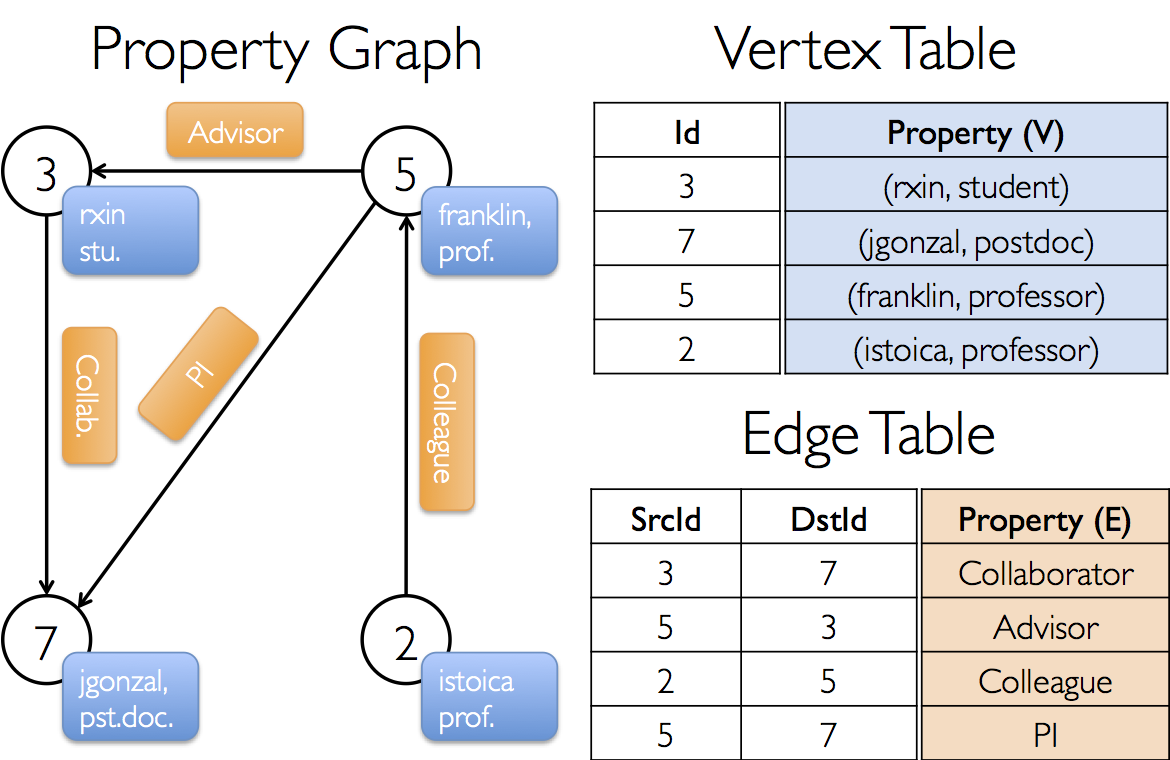

二、图例说明

1、顶点5的属性为(franklin，professor)；

2、顶点5到顶点3的边属性为Advisor，此边的源id为5，目的id为3；

3、顶点5的入度为1、出度为2、度为3；

三、图例代码

package com.dt.spark.graphx.test

import org.apache.log4j.{Level, Logger}
import org.apache.spark.graphx.{Edge, Graph}
import org.apache.spark.rdd.RDD
import org.apache.spark.{SparkConf, SparkContext}
import org.apache.spark.sql.SparkSession

object Graphx_test {
  def main(args: Array[String]): Unit = {
    /**
      * 设置日志输出级别
      */
    Logger.getLogger("org").setLevel(Level.ERROR)

    val spark: SparkSession = SparkSession.builder().appName("test GraphX").master("local[*]").getOrCreate()
    val sc: SparkContext = spark.sparkContext

    /**
      * 手动创建图graphX
      */
    //创建顶点rdd
    val usersRdd: RDD[(Long, (String, String))] = sc.parallelize(Array((3L, ("rxin", "student")), (7L, ("jgonzal", "postdoc")),
      (5L, ("franklin", "prof")), (2L, ("istoica", "prof"))))

    //创建边的rdd  pi：项目负责人
    val edgesRdd: RDD[Edge[String]] = sc.parallelize(Array(Edge(3L, 7L, "collab"), Edge(5L, 3L, "advisor"),
      Edge(2L, 5L, "colleague"), Edge(5L, 7L, "pi")))

    // 定义案例中顶点的默认使用者，在缺失使用者的情况，图可以建立关联
    val defaultUser = ("tom", "Missing")

    //创建图
    val graph: Graph[(String, String), String] = Graph(usersRdd, edgesRdd, defaultUser)

    /**
      * 打印出所有的triplets
      */
    println("===========打印出所有的triplets===========")
    graph.triplets.collect().foreach(v => println(v))
    println("===========打印出所有的vertices===========")
    graph.vertices.collect().foreach(v => println(v))
    println("===========打印出所有的edges===========")
    graph.edges.collect().foreach(v => println(v))

    /**
      * 打印每个顶点的入度、出度、度
      */
    println("===========入度===========")
    graph.inDegrees.collect().foreach(v => println(v))
    println("===========出度===========")
    graph.outDegrees.collect().foreach(v => println(v))
    println("===========度===========")
    graph.degrees.collect().foreach(v => println(v))

    /**
      * 找出职位为教授prof的人员
      */
    println("===========找出职位为教授prof的人员===========")
    graph.vertices.filter {
      case (id, (name, pos)) => pos == "prof"
    }.collect().foreach(v => println(v))

    /**
      * 找出源节点id小于目标节点id的所有边
      */
    println("===========找出源节点id小于目标节点id的所有边===========")
    graph.edges.filter(e => e.srcId < e.dstId)
      .collect().foreach(v => println(v))

    spark.close()
  }

}

===========打印出所有的triplets===========
((3,(rxin,student)),(7,(jgonzal,postdoc)),collab)
((5,(franklin,prof)),(3,(rxin,student)),advisor)
((2,(istoica,prof)),(5,(franklin,prof)),colleague)
((5,(franklin,prof)),(7,(jgonzal,postdoc)),pi)
===========打印出所有的vertices===========
(2,(istoica,prof))
(3,(rxin,student))
(5,(franklin,prof))
(7,(jgonzal,postdoc))
===========打印出所有的edges===========
Edge(3,7,collab)
Edge(5,3,advisor)
Edge(2,5,colleague)
Edge(5,7,pi)
===========入度===========
(3,1)
(5,1)
(7,2)
===========出度===========
(2,1)
(3,1)
(5,2)
===========度===========
(2,1)
(3,2)
(5,3)
(7,2)
===========找出职位为教授prof的人员===========
(2,(istoica,prof))
(5,(franklin,prof))
===========找出源节点id小于目标节点id的所有边===========
Edge(3,7,collab)
Edge(2,5,colleague)
Edge(5,7,pi)
