SDN在云计算中的应用与实践

定义

SDN全称为Software Defined Network，软件定义网络。在云计算中，让网络实现多种功能，包括：软件编排、开放API、构建云平台租户组网、支持云原生。使整个计算网络垂直开放，能够有效解决网络资源规模扩展受限、组网灵活性差的问题。

应用场景

租户网络tenant network

不同租户间的资源相互隔离，每个租户独享私有网络，一个租户可以在自己的私有网络内创建多个子网。租户可以创建虚拟路由器vrouter，将虚拟网络virtual network和外部网络external network连接起来。

跨数据中心网络

在传统大二层网络中，采用SDN技术，可以将分布在不同数据中心的资源，跨中心整合在同一个网络内。多用于跨数据中心业务容灾，或用于跨数据中心灵活调配资源。

网络虚拟化

通过SDN的可编程方式，可以在很短的时间内，实现交换机、路由器、防火墙、QoS、负载均衡等网络设备的整合。

平面划分

把行驶路线作为对比：由于乘客只关心目的站点的到达，所以只需记住乘坐某某交通工具即可，不关心具体路线、交通状况等其他因素。城市的公路、辅路、高架桥等基础设施为underlay网络；公交车的具体行驶路线为overlay网络。

underlay网络

物理网络，由交换机、路由器等设备组成，负责传递数据包，使用路由协议确定ip地址的连接。

overlay网络

虚拟网络，使用网络虚拟化技术，在物理基础设施之上构建的逻辑。

OpenFlow

在Open Networking Foundation SDN方案中，OpenFlow充当南北向接口，使控制平面control plane、数据平面data plane交互的协议。

流

Flow就是具有相同特征的数据包集合。例如，源mac地址1、目的mac地址2的所有数据包集合就可以视为一条流，可见流具有方向性。

流表

Flow Table由若干条流表项Flow Entry组成，用于指导OF交换机对收到的数据包进行转发，相当于统一了二层的mac地址表、三层的路由表。

流表项

匹配域Match Fields：定义以及匹配流表的依据，拥有多个可选字段，例如可以根据源ip地址、目的ip地址来定义一条流；

指令Instructions：处理流的动作，最普遍的动作集Action Set（添加、修改、清空）；

优先级Priority：流表项的优先匹配程度；

计数器Counters：统计该条流的信息；

生存时间Timeouts：流表项的有效存活时间；

Cookie：控制器设置的、用来过滤被动作集Action Set影响的流表项；

过程对比

传统网络

二层：生成arp表，数据包成功匹配，则基于目的mac地址转发，失败则向除入端口外其他所有端口转发；
三层：分布式路由协议，数据包成功匹配相应的路由规则，则基于目的ip地址转发，失败则丢弃；

结论：采用基于数据包独立转发的模式，设备不知道具体路径，发送给大致知晓的其他设备。

SDN

控制层：SDN控制器构建流表；
数据层：OF交换机先向SDN控制器查询流表，再转发数据包，匹配成功则基于匹配域（比如源地址、目的地址）转发；匹配失败时，则问询SDN控制器；

结论：基于流进行转发的，对相同特征的数据包集合采用同样的处理，设备知晓最佳路径。

调用过程

1、OF交换机接收ip数据包；

2、OF交换机解析数据包头部并查询流表，由于流表为空，向控制器询问；

3、OF交换机向控制器发送Packet-In消息；

4、控制器计算主机1到主机2的路由；

5、控制器下发由FlowMod消息承载的流表信息，OF交换机加载流表；

6、控制器发送Packet-Out消息，指示OF交换机按照流表转发IP数据包；

7、OF交换机转发数据包；

EVPN

evpn运行在控制面，负责虚拟网络的管理和控制，支持多租户隔离。

二层arp表：EVPN通过BGP学习、分发mac地址，使得不同数据中心的设备能够了解对端的mac地址及其对应的VTEP，从而实现跨数据中心的二层通信；

三层路由表：EVPN通过BGP学习、分发不同数据中心之间的ip前缀、下一跳，从而实现跨数据中心的三层通信；

路由类型

Type-2路由：用于通告mac地址。每个 Type-2 路由包含一个mac地址、一个vtep的ip地址，用于指示该mac地址所在的vtep；

Type-3路由：用于租户隔离，直接通告二层vlan信息，并不直接携带隧道的相关信息，但配合Type-2路由，间接实现vxlan隧道的建立和维护；

Type-5 路由：用于通告三层ip前缀信息。每个Type-5路由包含一个ip前缀和下一跳ip地址，用于指示路由信息。

VXLAN

vxlan运行在数据面，负责把基于mac地址的二层数据包封装成udp包，在三层传输，使vm、pod可以在不同的物理数据中心之间迁移，而不需要改变其二层网络配置。

概念

VTEP

隧道端点Tunnel Endpoints，运行vxlan的边缘设备，可以是网络设备、服务器、虚拟机、pod，是隧道的起点和终点，负责数据包的封装和解封装。

VNI

网络标识符Network Identifier，可以将一个VNI对应一个租户身份，容量空间总共有2^24=1600万个实例。

BD

桥域Bridge Domain，类似传统网络中采用vlan划分广播域。VNI与BD一一对应，一个BD就表示着一个桥域，同一个BD内的主机就可以进行二层互通。

BDIF

桥域接口Bridge Domain Interface，作为某BD的网关，提供三层转发接口。如果数据包从某二层广播域出去，必须经过BDIF。

NVE

网络虚拟化边缘节点Network Virtualization Edge，是实现网络虚拟化功能的物理设备。在三层网络建立的基础上，实现二层网络。

结构

VTEP将运行在overlay的内层原始二层数据包（绿色），先添加vxlan包头（黄色），然后添加上外层UDP数据包头（蓝色），在underlay网络传输，到达目的VTEP，收到数据包后，依次剥离外层的ip包头、UDP包头，通过vxlan的VNI发送给对应的BD桥域，接收原始二层数据包。

这样在VXLAN的网络之间，只需要根据Outer MAC Header和Outer IP Header进行转发，利用UDP Source Port进行负载分担，这一过程就与转发普通的IP报文完全相同。

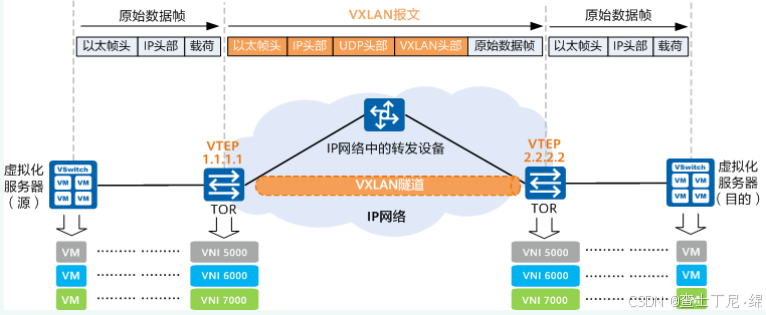

报文转发过程举例

VTEP是在虚拟机所在服务器的Hypervisor中vSwitch所构建的，表示VXLAN隧道的入口和出口。

1、VM1发送数据报文给VM2，SIP、SMAC为IP1、MAC1，DIP、DMAC为IP2、MAC2；
2、在VM1所处的vSwitch完成VXLAN封装，内层SIP、DIP为IP1、IP2，外层SIP、DIP为VTEP1 IP、VTEP2 IP；
3、报文根据外层DIP发到VM2的vSwitch并解封装VXLAN头部，随后根据内层DIP发往VM2；

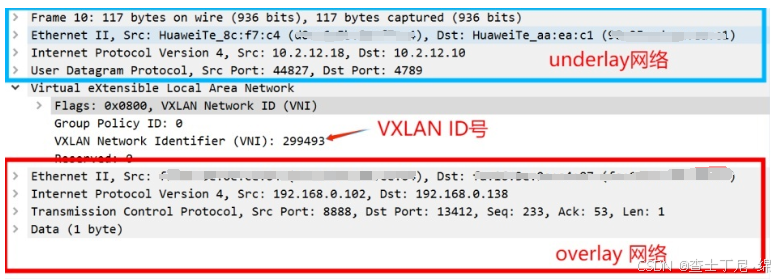

抓包举例

可以看出：overlay的数据包通过VXLAN建立隧道后 ，从underlay网络的10.2.12.18传递到10.2.12.10，从而实现192.168.0.102、192.168.0.108的跨设备二层打通。

应用与实践

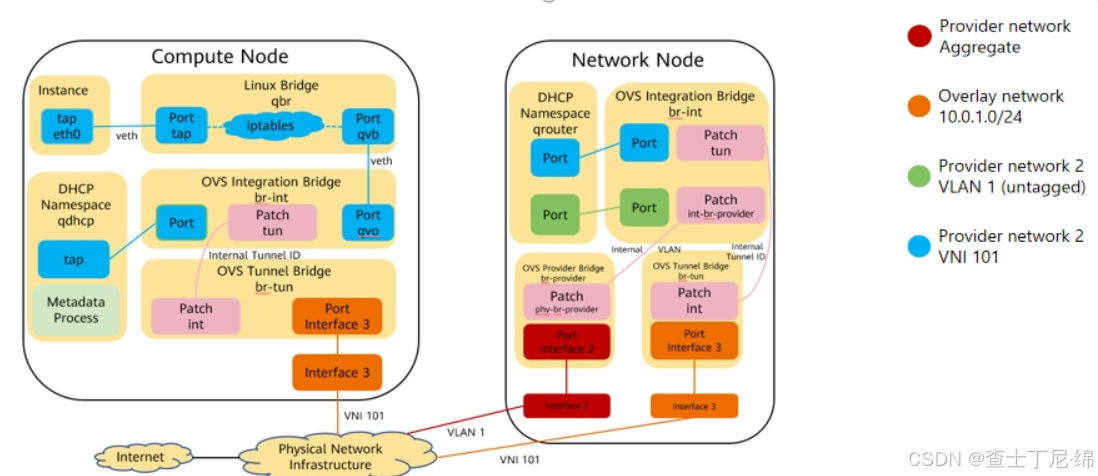

以openstack为例，通常使用linux bridge+flat或vlan实现传统网络，openvswitch+vxlan实现SDN网络。实现租户网络self-service netwrok的组网。

虚拟网络的三层通信，关于ml2的typer driver、mechanism driver以及l2 agent的组合实现参考

供应商网络provider network：vlan101
租户网络1：vxlan vni 101
租户网络2：vxlan vni 102
虚拟路由器：连接以上三个网络，并作为租户网络的网关；

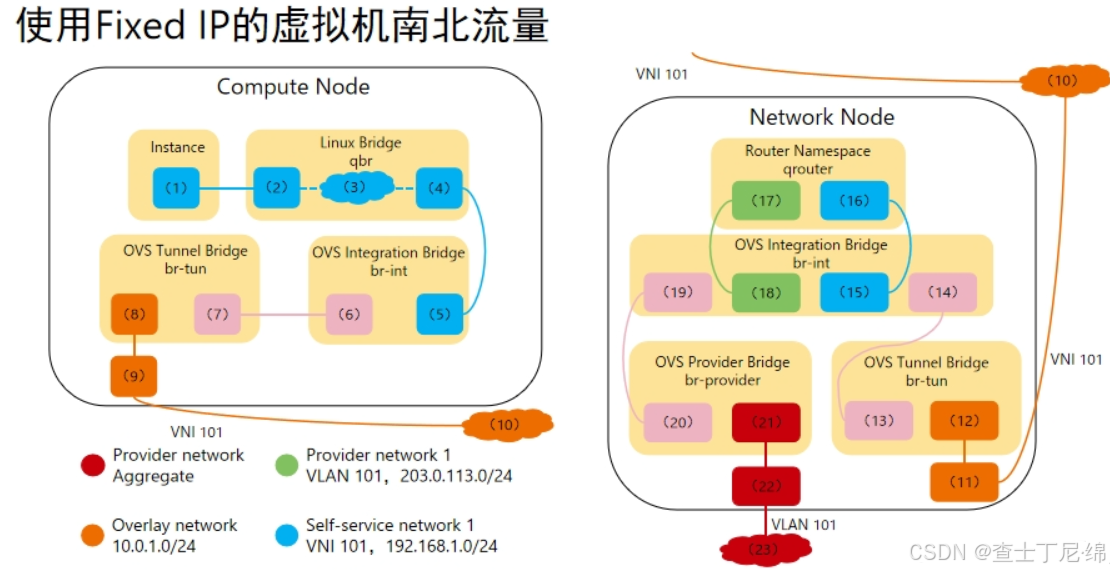

南北向流量-三层通信

实例接口（1）通过veth对将数据包转发到安全组网桥实例端口（2）；
安全组网桥上的安全组规则（3）处理数据包的防火墙和连接跟踪；
安全组网桥OVS端口（4）通过veth对将数据包转发到OVS集成网桥安全组端口（5）；
OVS集成网桥为数据包添加内部VLAN标记；
OVS集成桥为内部隧道ID交换内部VLAN标记；
OVS集成桥接补丁端口（6）将分组转发到OVS隧道桥接补丁端口（7）；
OVS隧道桥（8）使用VNI 101封装；
物理接口（9）经由overlay（10）将分组转发到网络节点；




物理接口（11）将分组转发到OVS隧道桥（12）；
OVS隧道网桥解包并为其添加内部隧道ID；
OVS隧道网桥为内部VLAN标记交换内部隧道ID；
OVS隧道桥接补丁端口（13）将分组转发到OVS集成桥接补丁端口（14）；
接入self-service network（15）的OVS集成桥接端口移除内部VLAN标记，再将分组转发到vrouter namespace中的self-service network网关（16）；
虚拟路由器将数据包转发到提供商网络的OVS集成桥接端口（18）；
OVS集成网桥将内部VLAN标记添加到数据包；
OVS集成桥接int-br-provider补丁端口（19）将数据包转发到OVS提供程序桥接phy-br-provider补丁端口（20）；
OVS供应桥将内部VLAN标记与实际VLAN标记101交换；
OVS供应桥的端口（21）将分组转发到物理网络接口（22）；
最后通过underlay基础设施将数据包转发到Internet（23）；

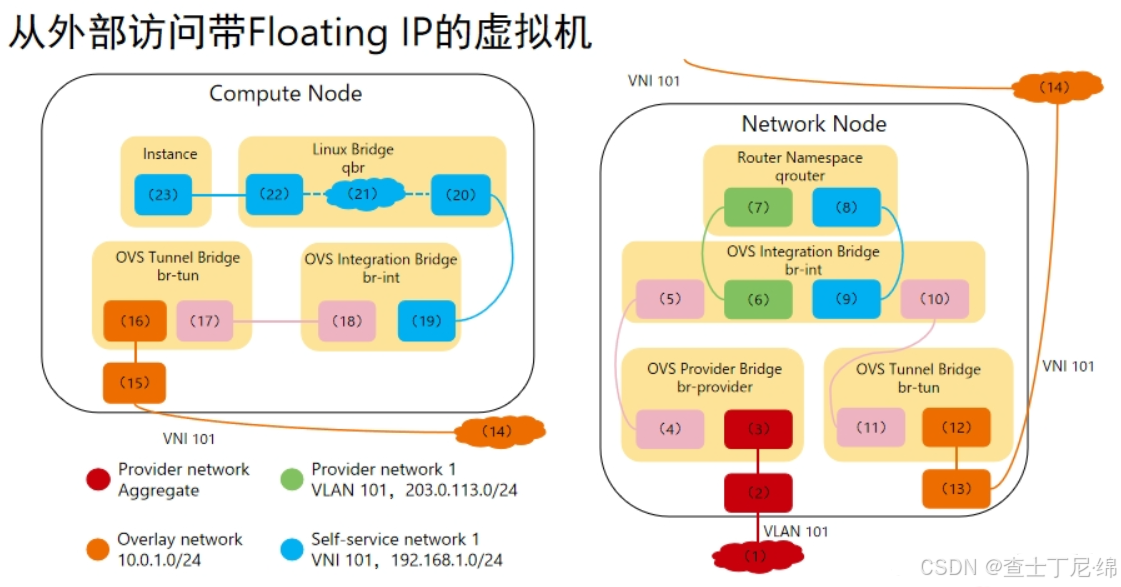

逆向过程：

underlay基础设施（1）将分组转发到供应商物理网络接口（2）；
供应商物理网络接口将数据包转发到OVS供应桥的网络端口（3）；
OVS供应桥将实际VLAN标记101与内部VLAN标记交换；
OVS供应桥的桥接phy-br-provider端口（4）将数据包转发到OVS集成桥的桥接int-br-provider端口（5）；
供应商网络（6）的OVS集成桥接端口删除内部VLAN标记，并将数据包转发到路由器命名空间中的提供商网络接口（6）；
虚拟路由器将数据包转发到self-service network的OVS集成网桥端口（9）；
OVS集成网桥为数据包添加内部VLAN标记；
OVS集成桥为内部隧道ID交换内部VLAN标记；
OVS集成桥接patch-tun补丁端口（10）将数据包转发到OVS隧道桥接patch-int补丁端口（11）；
OVS隧道桥（12）使用VNI 101包裹分组；
物理接口（13）经由overlay（14）将分组转发到网络节点；



接入overlay的物理接口（15）将分组转发到OVS隧道桥（16）；
OVS隧道网桥解包并为其添加内部隧道ID；
OVS隧道网桥为内部VLAN标记交换内部隧道ID；
OVS隧道桥接patch-int补丁端口（17）将数据包转发到OVS集成桥接patch-tun补丁端口（18）；
OVS集成桥从数据包中删除内部VLAN标记；
OVS集成桥安全组端口（19）通过veth对将数据包转发到安全组桥OVS端口（20）；
安全组网桥上的安全组规则（21）处理数据包的防火墙和连接跟踪；
安全组桥接实例端口（22）经由veth对将分组转发到实例接口（23）；

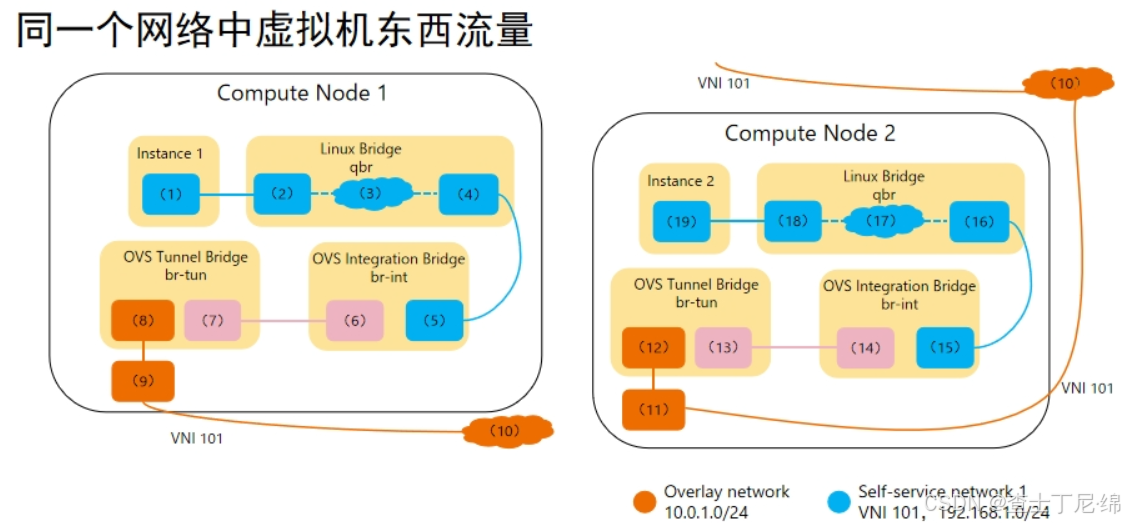

东西流量-二层通信

实例1接口（1）通过veth对将数据包转发到安全组网桥实例端口（2）；
安全组网桥上的安全组规则（3）处理数据包的防火墙和连接跟踪；
安全组网桥OVS端口（4）通过veth对将数据包转发到OVS集成网桥安全组端口（5）；
OVS集成网桥为数据包添加内部VLAN标记；
OVS集成桥为内部隧道ID交换内部VLAN标记；
OVS集成桥接补丁端口（6）将数据包转发到OVS隧道桥接补丁端口（7）；
OVS隧道桥（8）使用VNI 101包裹分组；
用于覆盖网络的底层物理接口（9）经由覆盖网络（10）将分组转发到计算节点2；



接入overlay的物理接口（11）将分组转发到OVS隧道桥（12）；
OVS隧道网桥解包并为其添加内部隧道ID；
OVS隧道网桥为内部VLAN标记交换内部隧道ID；
OVS隧道桥接patch-int补丁端口（13）将分组转发到OVS集成桥接patch-tun补丁端口（14）；
OVS集成桥从数据包中删除内部VLAN标记；
OVS集成桥安全组端口（15）通过veth对将数据包转发到安全组网桥OVS端口（16）；
安全组网桥上的安全组规则（17）处理数据包的防火墙和连接跟踪；
安全组桥接实例端口（18）经由veth对将分组转发到实例2接口（19）；

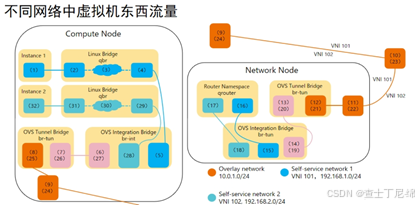

实例1接口（1）通过veth对将数据包转发到安全组网桥实例端口（2）；
安全组网桥上的安全组规则（3）处理数据包的防火墙和连接跟踪；
安全组网桥OVS端口（4）通过veth对将数据包转发到OVS集成网桥安全组端口（5）；
OVS集成网桥为数据包添加内部VLAN标记；
OVS集成桥为内部隧道ID交换内部VLAN标记；
OVS集成桥接补丁端口（6）将数据包转发到OVS隧道桥接补丁端口（7）；
OVS隧道桥（8）使用VNI 101包裹分组；
物理接口（9）经由overlay（10）将分组转发到网络节点；


物理接口 (11) 将数据包转发到OVS隧道桥 (12)；
OVS隧道网桥解包数据包并向其添加内部隧道ID；
OVS隧道网桥将内部隧道ID交换为内部VLAN标记；
OVS隧道桥接patch-int补丁端口 (13) 将数据包转发到OVS集成桥接patch-tun补丁端口 (14)；
self-service network 1 (15) 的OVS集成网桥端口删除内部 VLAN 标记并将数据包转发到vrouter namespce中的自服务网关1 (16)；
路由器通过self-service network 2接口 (17) 将数据包发送到self-service network 2的网关2；
路由器将数据包转发到self-service network 2 (18) 的OVS集成网桥端口；
OVS集成网桥将内部VLAN标记添加到数据包；
OVS集成网桥将内部VLAN标记交换为内部隧道ID；

从OVS集成桥接patch-tun补丁端口(19)开始为逆向过程；

ovs操作

# 显示当前OVS的配置信息
ovs-vsctl show
# 创建一个新的网桥
ovs-vsctl add-br <bridge-name>
# 删除指定的网桥
ovs-vsctl del-br <bridge-name>
# 在指定的网桥上添加一个新的端口
ovs-vsctl add-port <bridge-name> <port-name>
# 在指定的网桥上删除一个端口
ovs-vsctl del-port <bridge-name> <port-name>
# 设置控制器的地址和端口
ovs-vsctl set-controller <bridge-name> tcp:<controller-ip>:<controller-port>


# 显示指定网桥的OpenFlow交换机信息
ovs-ofctl show <bridge-name>
# 显示指定网桥的流表信息
ovs-ofctl dump-flows <bridge-name>
# 向指定网桥的流表添加一条规则
ovs-ofctl add-flow <bridge-name> <flow-rule>
# 删除指定网桥的所有流表规则
ovs-ofctl del-flows <bridge-name>


# 显示数据通路datapath的信息
ovs-appctl dpctl/show
# 显示流表信息
ovs-appctl dpctl/dump-flows
# 显示指定绑定接口的信息
ovs-appctl bond/show <bond-name>
# 设置指定模块的日志级别
ovs-appctl vlog/set <module>:<level>
