为了提高neutron网络服务的鲁棒性与性能，OpenStack从J版开始正式加入的DVR(Distributed Virtual Router)服务，它将原本集中在网络节点的部分服务分散到了计算节点上。

在该模式下，同租户的跨网段路由在计算节点之间直接完成，无需网络节点的参与。SNAT服务仍有网络节点集中化的处理。Floating服务则可以选择在计算节点分布式地处理，也可以选择在网络节点中心化的处理。

DVR在带来网络服务鲁棒性与性能提升的同时，也带来了一些缺陷。东西向的FWAAS服务变得无法实现，具体参考“链接”。简单来说就是FWAAS功能依赖于在同命名空间的vrouter下看到双向（有状态）的进出两条流。现在部署DVR功能后的东西向通信，打破了这条规则。下面将对OpenStack Queens版本的 DVR部署进行阐述分析。

部署

准备

已经部署好的基于租户网络是vxlan的OpenStack环境

控制节点配置

文件：neutron.conf

router_distributed = true

重启服务

systemctl restart neutron-server.service

网络节点配置

文件：openvswitch_agent.ini

l2_population=true

enable_distributed_routing = true

文件：l3_agent.ini

agent_mode =dvr_snat

external_network_bridge 留空

重启服务

systemctl restart openvswitch.service

systemctl restart neutron-openvswitch-agent.service

systemctl restart neutron-l3-agent.service

systemctl restart neutron-dhcp-agent.service

systemctl restart neutron-metadata-agent.service

计算节点配置

安装neutron相关服务

yum install openstack-neutron

修改内核配置

echo '

net.ipv4.conf.all.rp_filter=0

net.ipv4.conf.default.rp_filter=0

net.bridge.bridge-nf-call-iptables=1

net.bridge.bridge-nf-call-ip6tables=1

'>>/etc/sysctl.conf

sysctl -p

修改配置dhcp_agent.ini,l3_agent.ini,metadata_agent.ini这3个文件。

文件：openvswitch_agent.ini

l2_population=true

enable_distributed_routing = true

文件：l3_agent.ini

agent_mode =dvr

external_network_bridge 留空

添加对外网桥，eth_TBD,IP_TBD要根据实际环境而定

echo '#

ovs-vsctl add-br br-ex

ovs-vsctl add-port br-ex eth_TBD

ovs-vsctl show

ifconfig eth_TBD 0.0.0.0

ifconfig br-ex IP_TBD/24

#'>>/etc/rc.local

chmod +x /etc/rc.d/rc.local ; tail -n 8 /etc/rc.local |bash

重启服务

systemctl restart openvswitch.service

systemctl restart neutron-openvswitch-agent.service

systemctl restart neutron-l3-agent.service

systemctl restart neutron-dhcp-agent.service

systemctl restart neutron-metadata-agent.service

验证操作

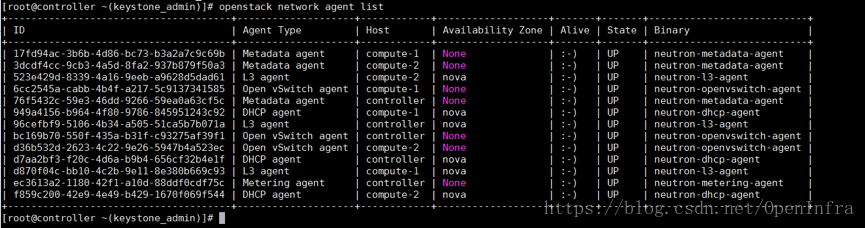

在控制节点上查看network agent。

实验分析

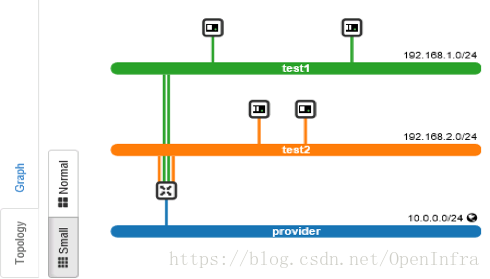

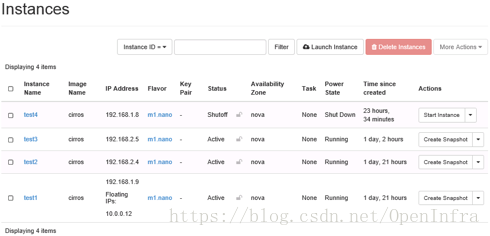

部署虚机与网络

总览

本着“无图无真相””一图胜千言”的原则，在接下来的分析中争取多放图，少废话。

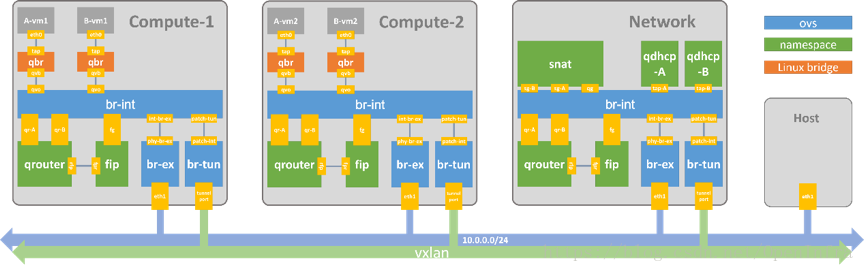

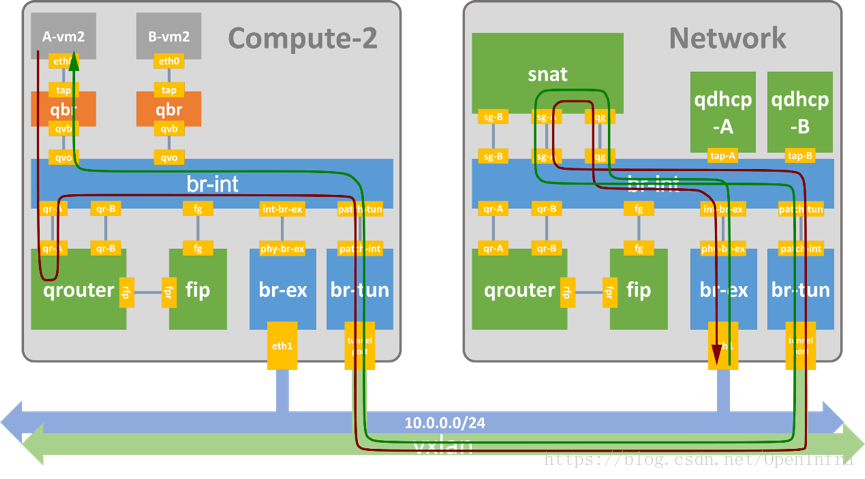

在部署好DVR，虚机，网络后，整个系统的网络组成及各节点上的功能分布如下图所示。

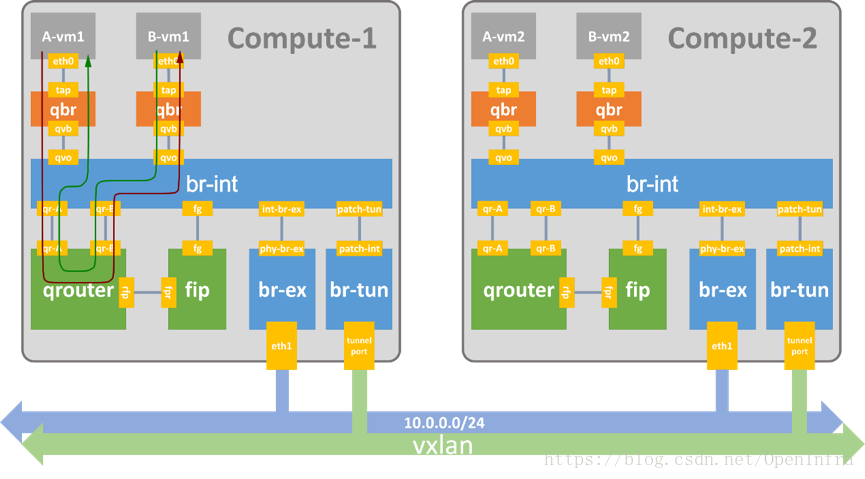

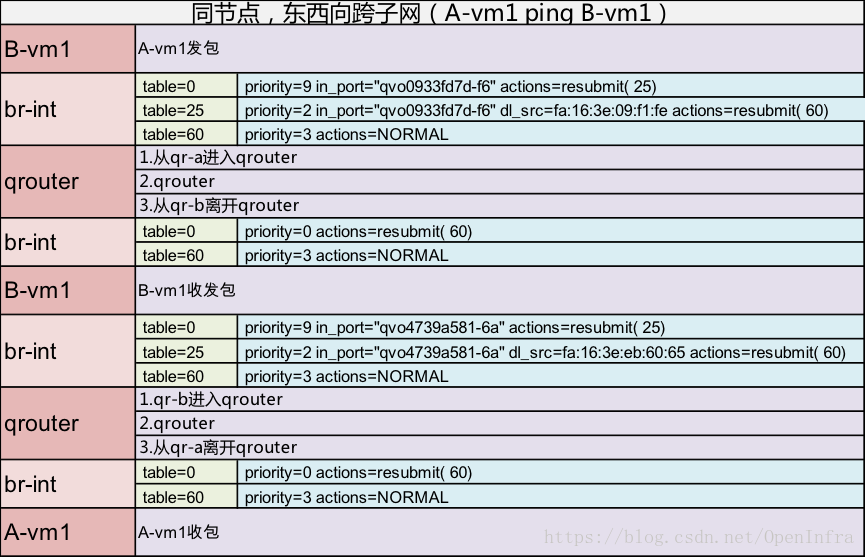

同节点东西向

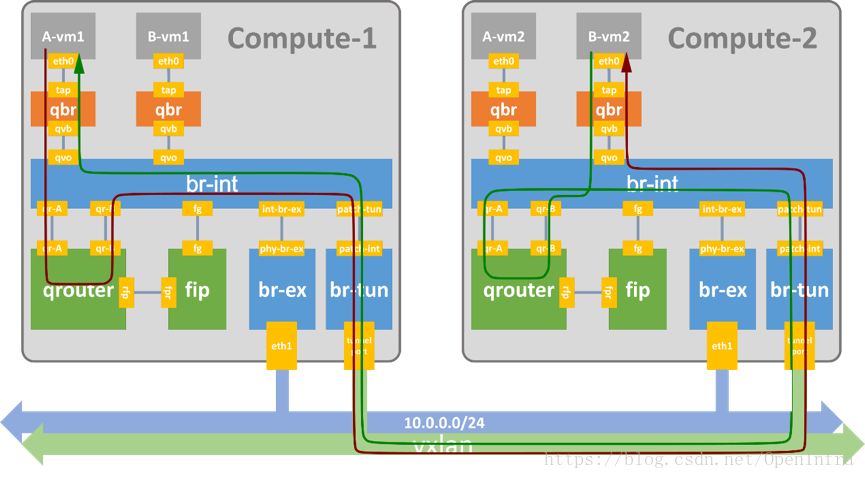

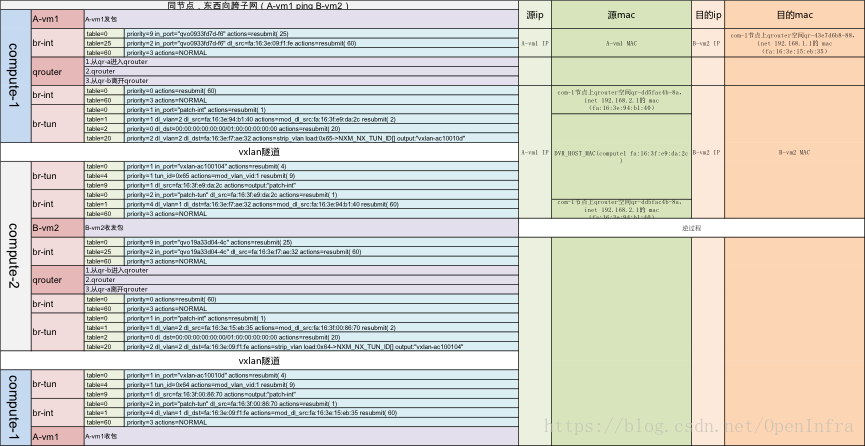

跨节点东西向

从上表中我们可以直观的看到跨节点的路由通信过程。原理与传统路由功能基本一致。唯一的区别在进入VXLAN隧道前把原本网关MAC替换成DVR_HOST_MAC,在出VXLAN隧道后又把DVR_HOST_MAC换回网关MAC。具体原理我们将在“如何解决各节点上DVR的冲突”这一小节给出解释。

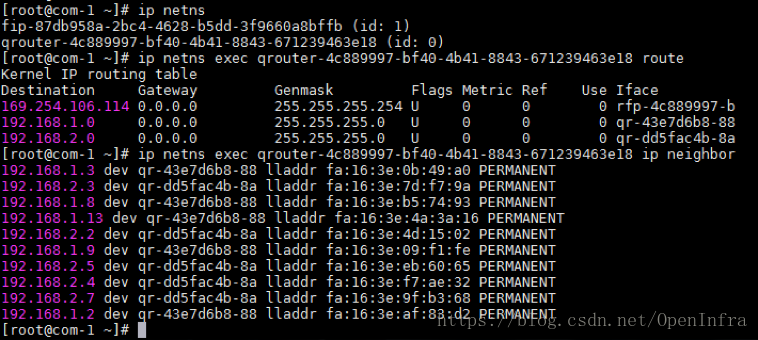

进入qrouter这个命名空间就使用linux的高级路由功能来完成路由过程。（引用《深入理解openstack neutron》中一句话：“Linux创建router并没有像创建虚机bridge那样，有一个直接的命令brctl，而且它间接命令也没有，不能创建虚拟路由器……因为它就是路由器（router）”）。在compute-1计算节点上我们可以观察到如下图所示信息。不同网段该从哪个qr口出去，不同neighbor的IP,MAC的对应关系都是有neutron事先设置好的。

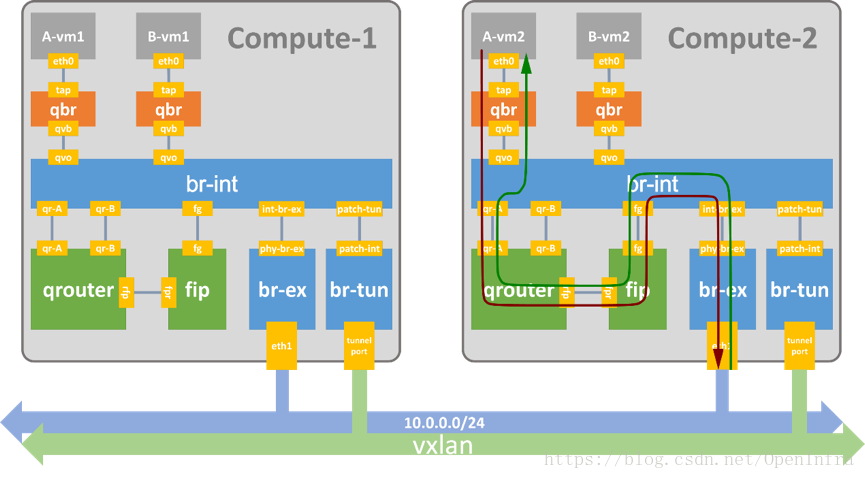

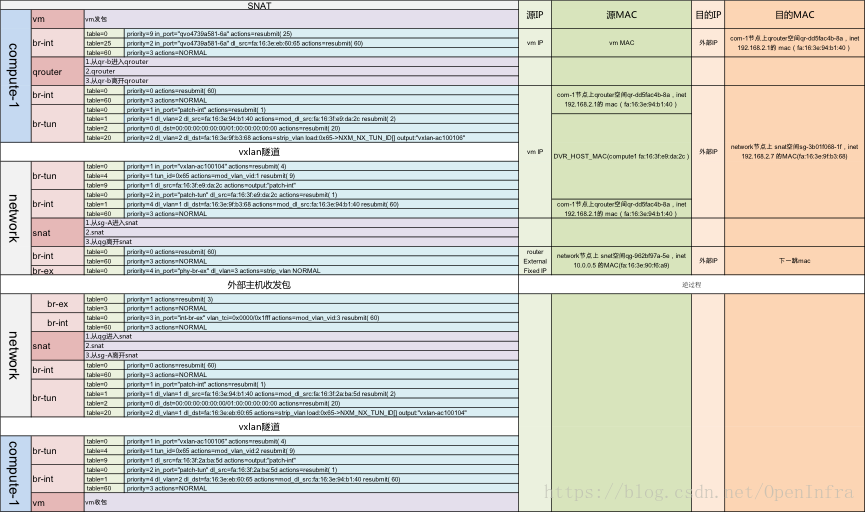

NAT

这里遇到了和上一小节同样的问题。具体原理我们将在“如何解决各节点上DVR的冲突”这一小节给出解释。

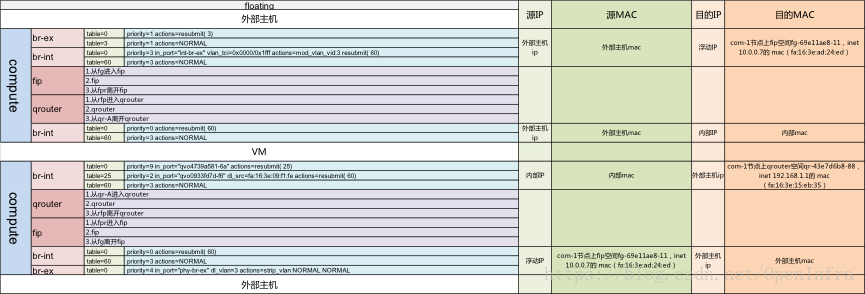

FloatingIP

如何解决各节点上DVR的冲突

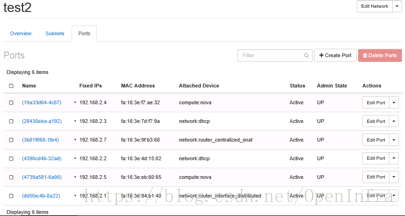

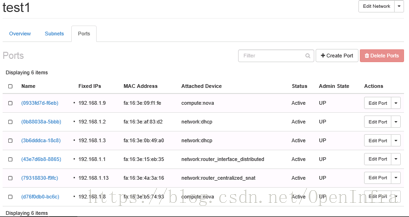

在各节点上的vrouter其qr口的IP,MAC都是图中各network：router_interface_distributed Port的IP,MAC.在这种情况下，各节点中的VM是如何正确的找到同宿主机下正确的vrouter及正确的网关的呢？

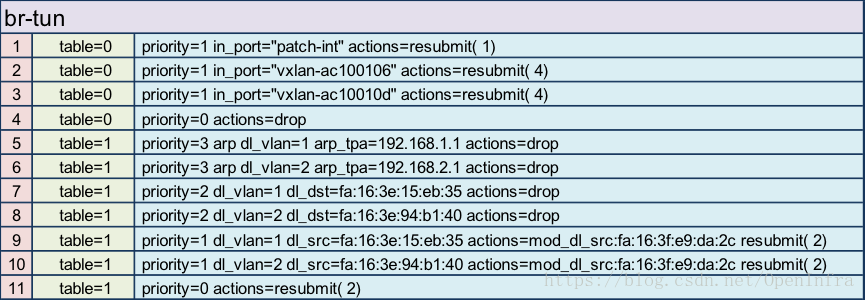

让我们看一下br-tun上的部分流表

从图中可知，br-int中进入br-tun中的所有流量都会经过table 1的筛选过滤。注意流表项5、6、7、8的匹配项。这4条流表把所有查询网关MAC的ARP广播报文丢弃，把所有目的MAC是网关MAC的未知单播报文都丢弃。这里就确保了一个宿主机内的VM只能感知到本宿主机内的vrouter，或者认为一些数据包是同宿主机内的vrouter给其转送数据包。

但是经过上面描述的处理后，那么三层转发报文又如何能到达其他节点呢？这里我们看一段社区给出的说明。

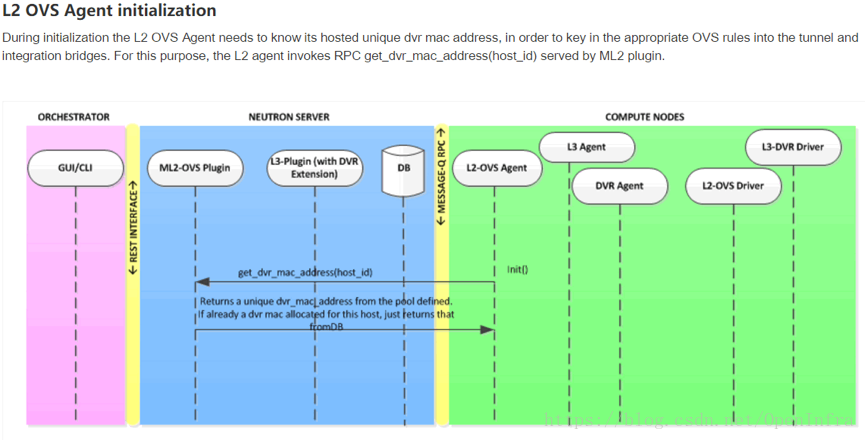

在初始化期间，OVS agent需要知道其持有的唯一的DVR MAC地址，以此在br-tun，br-int中输入正确的流表项。出于这个目的，L2 agent通过RPC的方式调用ML2 plugin中的get_dvr_mac_address(host_id)函数。

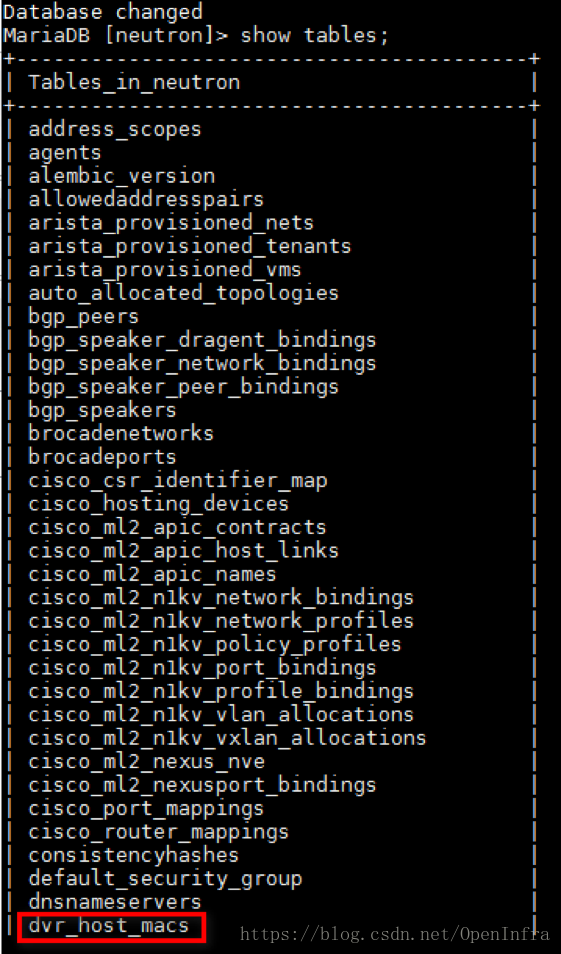

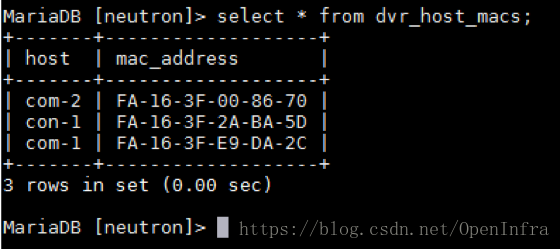

让我们去控制节点看看这个dvr_mac_address又是什么。在Tables_in_neutron中找到一张名为dvr_host_macs的表，查询其中的内容我们是不是又发现了熟悉的MAC。这些都是neutron分配的，全局唯一的，与各节点一一对应的MAC地址。如果有心的话在配置控制节点的neutron.conf文件时，可以看到有个名为”dvr_base_mac”配置项，该项可以自定义DVR MAC的前缀高位。
