STM32F407与CS5531、CS5532、CS5533、CS5534通信程序解析

最新推荐文章于 2025-05-10 01:26:16 发布

huxudong_1012

最新推荐文章于 2025-05-10 01:26:16 发布

阅读量3.5k

点赞数 6

分类专栏：单片机文章标签： stm32 单片机

本文链接：https://blog.youkuaiyun.com/huxudong_1012/article/details/111442548

版权

单片机专栏收录该内容

2 篇文章

订阅专栏

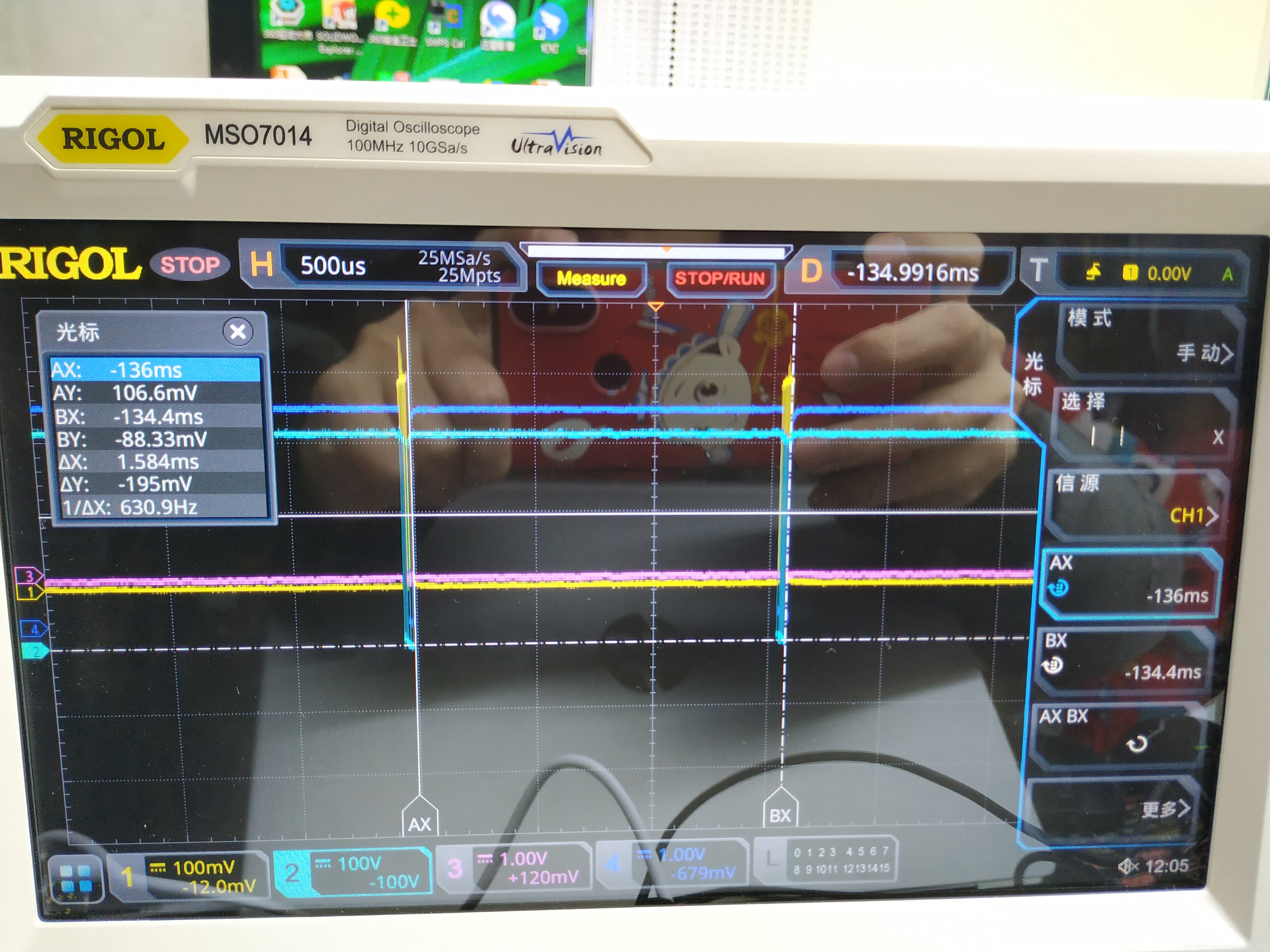

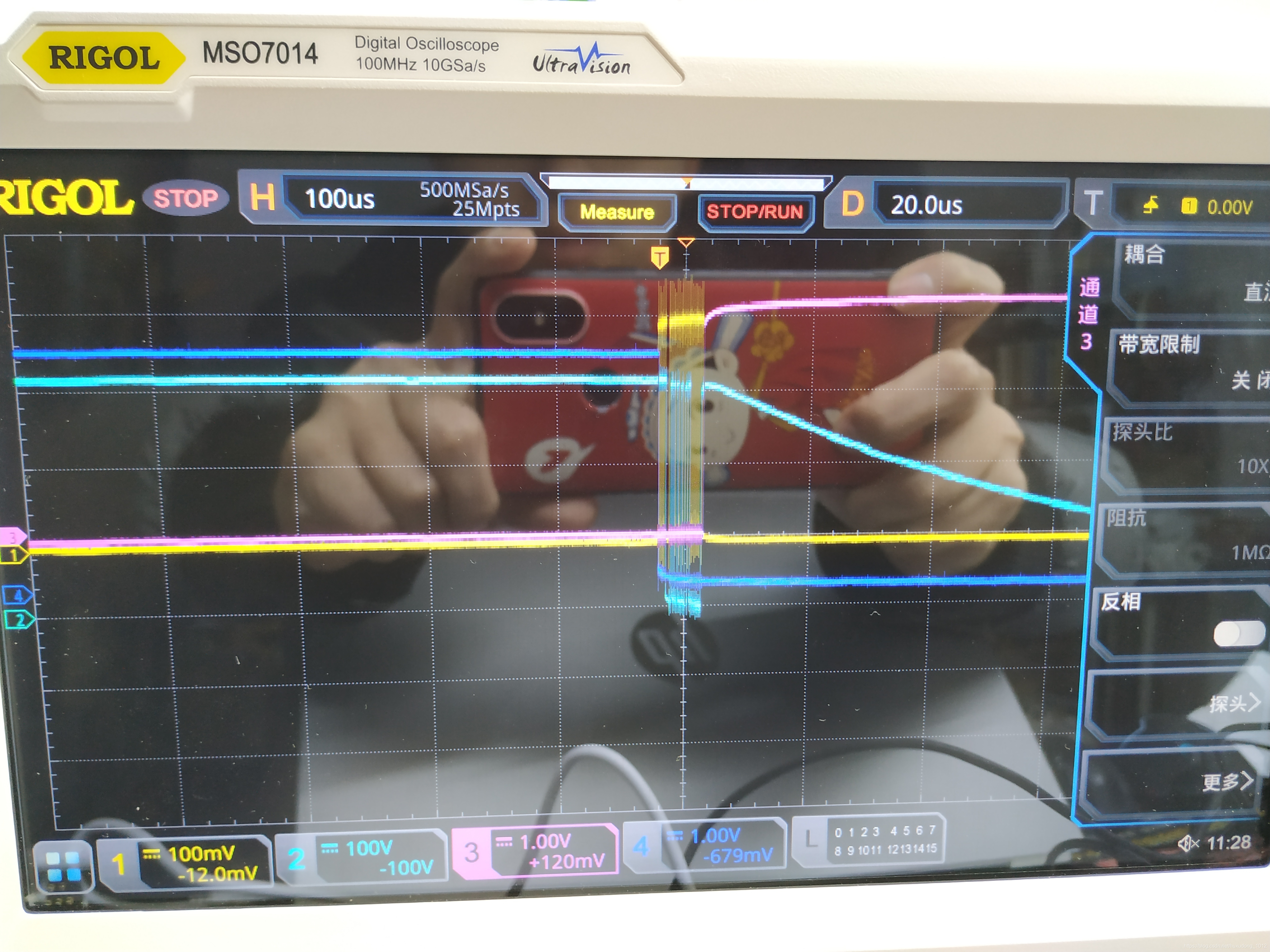

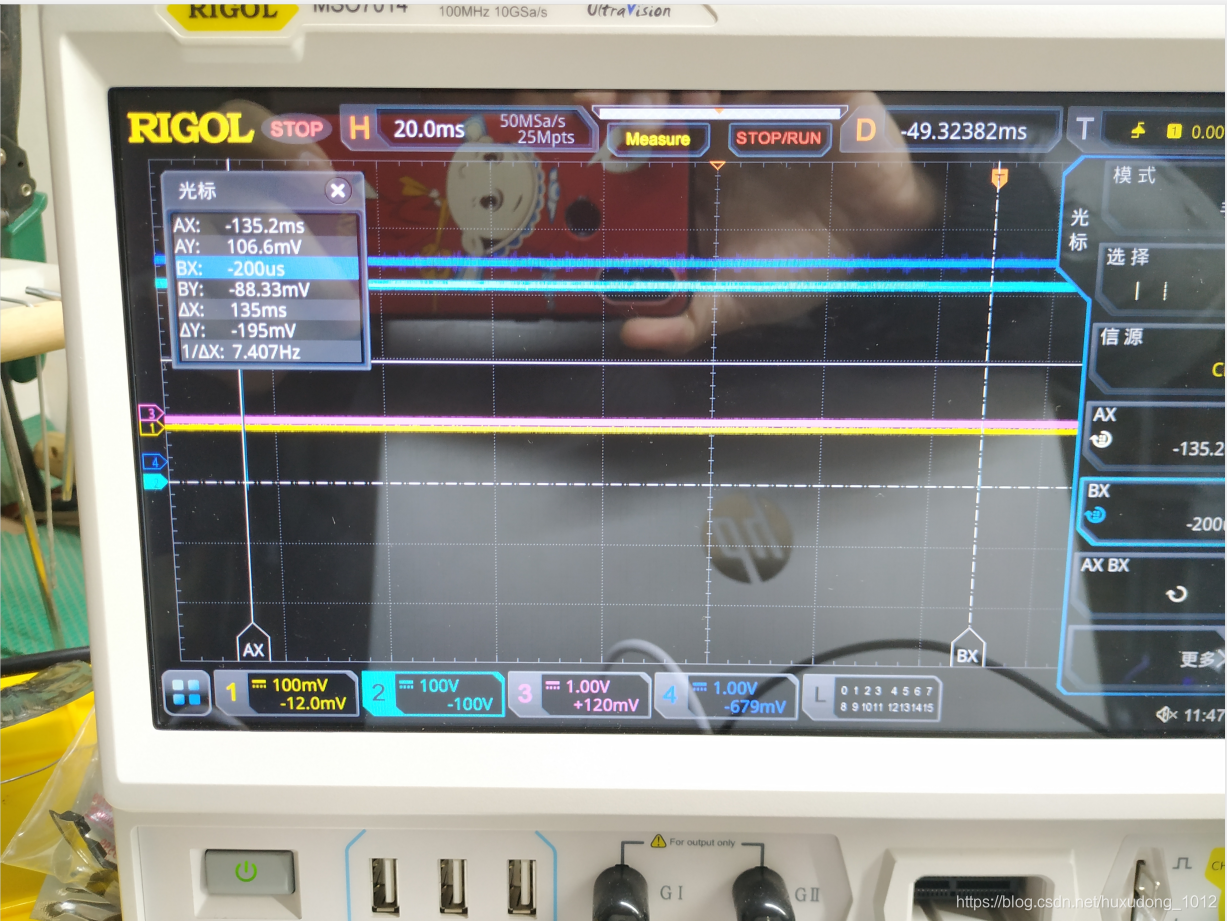

本文详述了基于STM32F407和HAL库，使用SPI与CS5532进行通信的过程。内容涵盖版本信息、参考程序、配置注意事项和常见问题解决，包括波特率限制、SPI模式设置、GPIO上下拉配置等。在调试过程中，提到了读取转换结果异常、SPI波形问题和AD转换时间过长等故障，并提供了相应的解决方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、版本信息

1.本文使用SMT32F407为例，使用HAL库，SPI通信。
2.CS5531、CS5532、CS5533、CS55534理论上相通，本文以CS5532为例。

二、参考程序

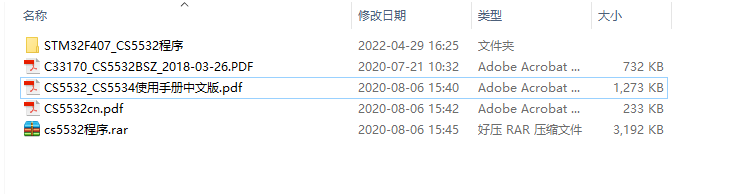

STM32与CS5532通信程序1
51与CS5532通信程序2

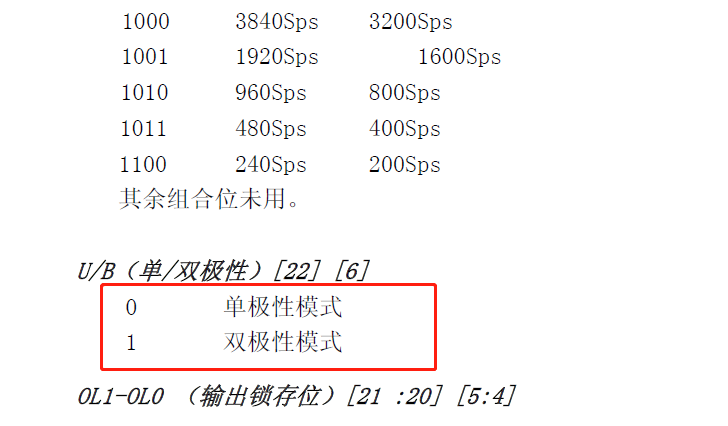

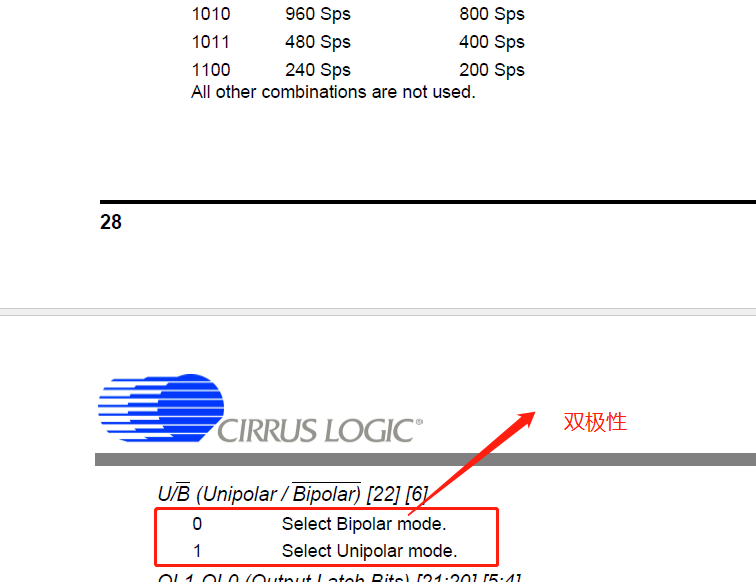

三、CS5532理解注意事项

3.1 波特率

在这里插入图片描述

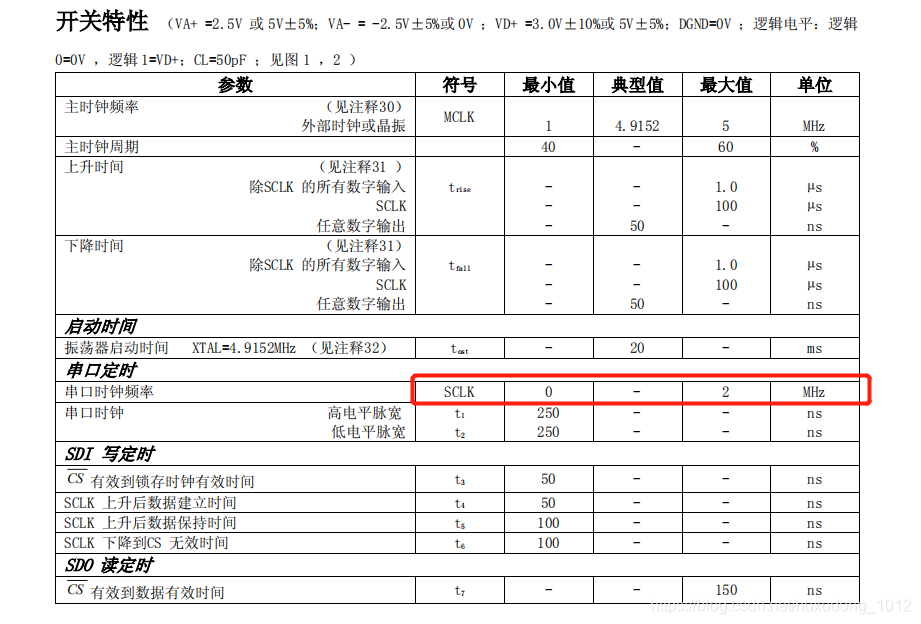

如上图所示，波特率最大为2MHz。

3.2 SPI模式

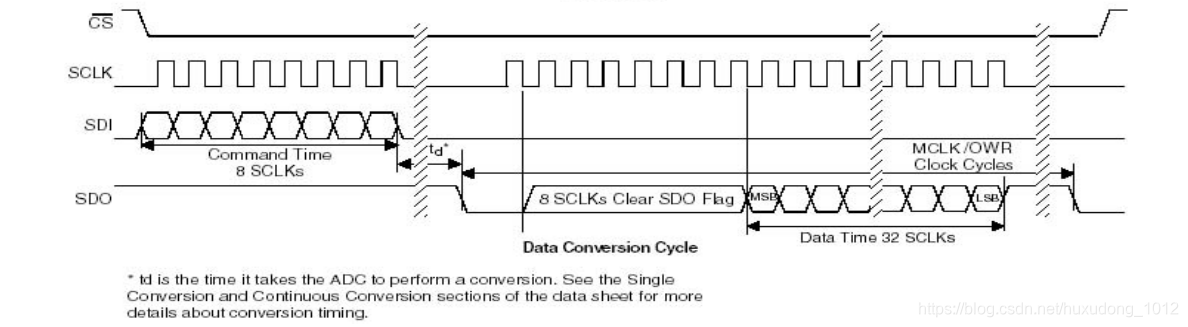

在这里插入图片描述

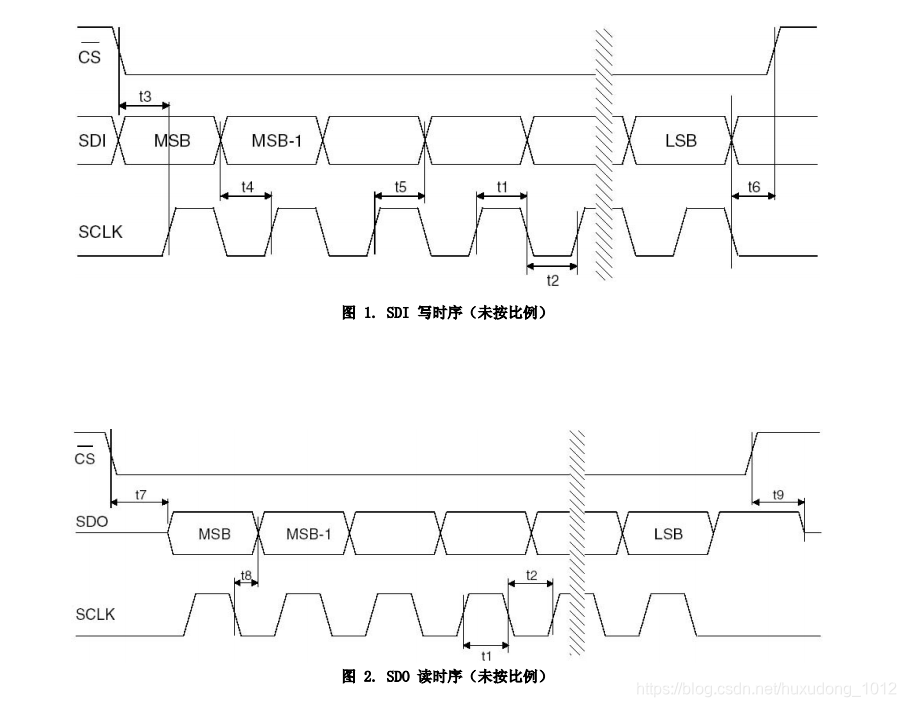

如上图所示，CS片选有效后，SDI、SDO在SCLK的第一个时钟延采集高低电平，第二个时钟转换数据。
对应STM32程序设置如下：

void MX_SPI3_Init(void)
{

  hspi3.Instance = SPI3;
  hspi3.Init.Mode = SPI_MODE_MASTER;
  hspi3.Init.Direction = SPI_DIRECTION_2LINES;
  hspi3.Init.DataSize = SPI_DATASIZE_8BIT;
  hspi3.Init.CLKPolarity = SPI_POLARITY_LOW;
  hspi3.Init.CLKPhase = SPI_PHASE_1EDGE;
  hspi3.Init.NSS = SPI_NSS_SOFT;
  hspi3.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_32;
  hspi3.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi3.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi3.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  hspi3.Init.CRCPolynomial = 10;
  if (HAL_SPI_Init(&hspi3) != HAL_OK)
  {
    Error_Handler();
  }

}

3.3 SPI对应GPIO口上下拉设置

void HAL_SPI_MspInit(SPI_HandleTypeDef* spiHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(spiHandle->Instance==SPI3)
  {
  /* USER CODE BEGIN SPI3_MspInit 0 */

  /* USER CODE END SPI3_MspInit 0 */
    /* SPI3 clock enable */
    __HAL_RCC_SPI3_CLK_ENABLE();

    __HAL_RCC_GPIOC_CLK_ENABLE();
    /**SPI3 GPIO Configuration
    PC10     ------> SPI3_SCK
    PC11     ------> SPI3_MISO
    PC12     ------> SPI3_MOSI
    */
    GPIO_InitStruct.Pin = GPIO_PIN_10|GPIO_PIN_11;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF6_SPI3;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_12;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_PULLDOWN;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF6_SPI3;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

  /* USER CODE BEGIN SPI3_MspInit 1 */

  /* USER CODE END SPI3_MspInit 1 */
  }
