基础算法–图论

基本概念

一个图是由顶点集$V$和边集$E$组成的。其中，$V$和$E$都是非空集合，$V$中的元素称为顶点，$E$中的元素称为边。边是顶点的有序对，即$E=\{(v_i,v_j)|v_i,v_j\in V\}$

• 顶点的属性

  • 度数：与该顶点相关联的总边数（一个图$G$的总度数$d(V)$等于总边数$2$倍，即$2E$）。当图的边具有方向时（即有向图），一个顶点又分为出度和入度
    • 出度：是以该顶点为起点的边数
    • 入度：以该顶点为终点的边数
    • 稀疏图：每个顶点的度数较小的图
    • 稠密图：每个顶点的度数较大的图，完全图是稠密图。
  • 阶数：图$G$中顶点集$V$的大小为$G$的阶数

• 边（又称为线或弧，边$(u,v)$中表示$u$和$v$邻接，$(u,v)\in E$）的属性

  • 有/无向图：一条边是一个顶点对$(u,v)$，$u,v\in V$，按照图的顶点对是否有序，顶点对有序的图称为有向图，此时边$(u,v)$和$(v,u)$是两条不同的边，顶点对无序的图称为无向图，此时边$(u,v)$和$(v,u)$是两条相同的边，无向图可看作一个特殊的有向图
  • 具有成分的边：依据图的中边是否包含权值，可将图分为有权图和无权图，无权图可以看作是所有边权值相同的有权图
  • 路径：一条路径是一个顶点序列$u_1,u_2,u_3,\dots ,u_n，(u_i,u_{(i+1)})\in E，1<=i<n$。路径长等于路径的边数（即$n-1$），不包含边的路径长为$0$
    • 简单路径：路径上所有顶点互异，起点和终点可以相同
    • 环：此时$u_1=u_n$，而且路径长至少为$1$，有向图$(u,v)$和$(v,u)$是一个圈，无向图$(u,v)$和$(v,u)$通常不被认为是一个圈
      • 自环边：两个顶点都相同的边
      • 重边（平行边）：连接两个顶点的边数超过一条，又称为多重边
      • 连通图：无向图中每个顶点到任意顶点都存在一条路径的图称为连通图。其中连通的有向图称为强连通，非连通的有向图，去掉方向其基础图是连通的，则成为弱连通的
      • 完全图：图中任意一对顶点都存在一条边

图的表示

图的表示常见有两种方式，但是具体使用哪个表示方式视情况而定，这两个方式分别是邻接矩阵和邻接表

邻接矩阵表示

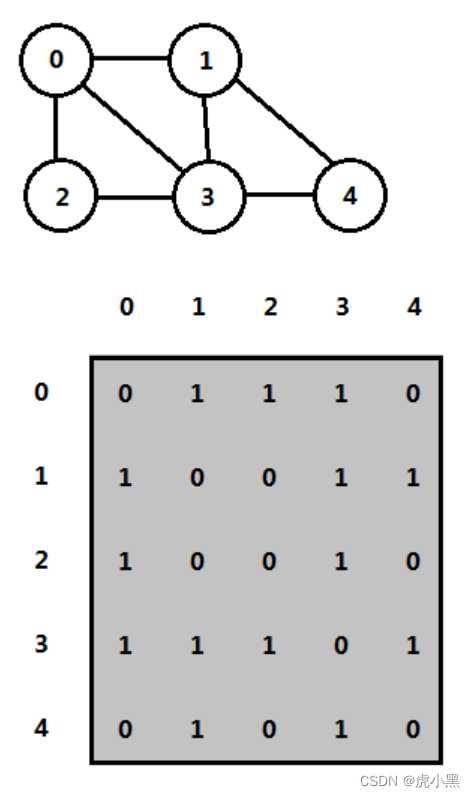

对于邻接矩阵，一般是针对稠密图，比如完全图，它使用一个二维数组表示，此时空间需求为$V^2$，如下图是一个邻接矩阵：

对于无向图$A[u][v]=1$表示顶点$u$和$v$有一条边连接，同时$A[v][u]=1$。对于有向图，$A[v][u]=1$表示以$u$为起点，$v$为终点的边，对于有权图，$A[v][u]$为权值，可以使用很大或很小的权值表示不存在的边。邻接矩阵删除和插入边时间为$O(1)$。下面给出一个简单的无向无权图的邻接矩阵表示法

#include <iostream>
#include <vector>

struct Node {
    int data;
    Node(int v) {
        data = v;
    }
};

struct Graph {
    size_t v;                              // 顶点数
    std::vector<std::vector<int>> matrix;  // 邻接矩阵
    Graph(size_t _v) {
        v = _v;
        matrix = std::vector<std::vector<int>>(v, std::vector<int>(v, 0));
    }
};

邻接表

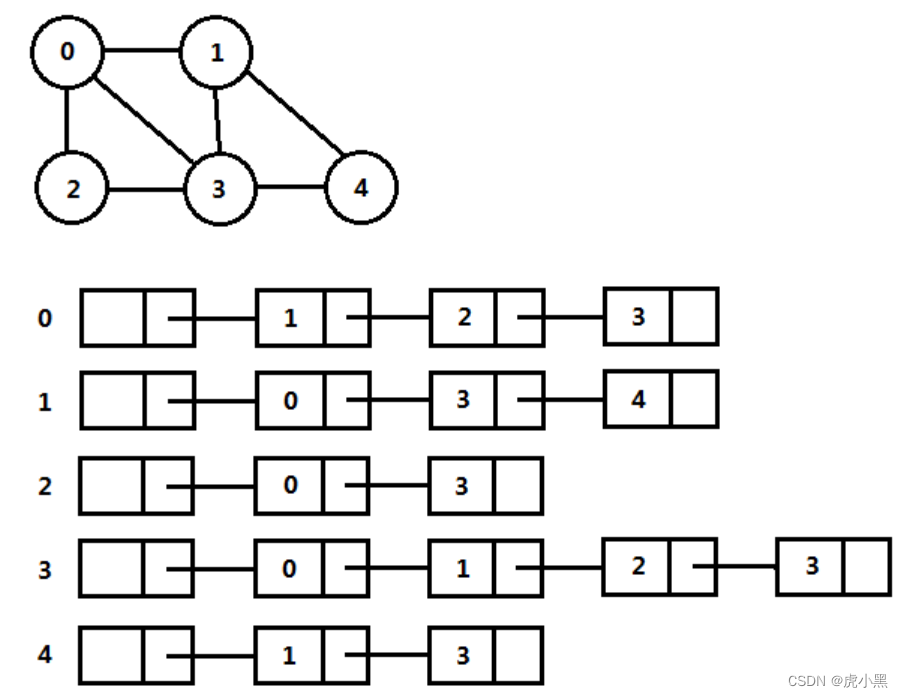

图的另一种表示方式是邻接表，一般来说针对稀疏图，针对完全图那和上面的邻接矩阵一样了。该方式使用一个邻接表数组$list[V]$表示图，也就是对于每个顶点，使用一个表存放与该顶点邻接的所有顶点，一共有$V$个顶点，空间需求为$V+E$，邻接表的实例如下图

如果边有权值，可以在表中每一个单元额外存储权值信息，可以使用一个Pair结构体表示
图$G$实际是一个邻接表数组，横向存储的顶点是与一个顶点邻接的，该组合为一个邻接表，整体上可以使用一个数组，邻接表根据使用不用的语言实现可以有不同的选择：

• 数组或链表（vector、list），此时允许平行边或重边和自环边，查询时间为$O(V)$，插入时间为$O(1)$
• 树，不允许平行边，查询时间和插入时间都为$O(\log V)$`
• 散列表（hashtable），无序，不允许平行边，插入查询时间为$O(1)$

以上要注意的主要是针对有权图的设计，特别是有权然后还有其它相关属性的时候，那么这时可以使用一个结构体类型表示一个单元

图的遍历

图的遍历算法其实我们早在搜索算法里面中已经提到，里面有对广度优先和深度优先算法的详细介绍。图论遍历算法主要有两种：广度优先遍历（BFS）和深度优先遍历（DFS），这两个遍历算法是图论算法的基本形式。我们这里就直接给出代码，不在详细叙述。

void bfs(Graph *graph, std::vector<Node *> &nodes) {
    if (nodes.empty() || graph == nullptr || graph->v != nodes.size()) return;
    std::queue<Node *> queue;
    std::vector<bool> visited(nodes.size(), false);
    queue.push(nodes[0]);
    visited[0] = true;
    size_t idx = 0;
    while (!queue.empty()) {
        Node *n = queue.front();
        std::cout << n->data << " ";
        for (int i = 0; i < graph->v; ++i) {
            if (graph->matrix[idx][i] && !visited[i]) {
                visited[i] = true;
                queue.push(nodes[i]);
            }
        }
        queue.pop();
        ++idx;
    }
    std::cout << std::endl;
}

void dfs(Graph *graph, std::vector<Node *> &nodes) {
    if (nodes.empty() || graph == nullptr || graph->v != nodes.size()) return;
    std::list<std::pair<Node *, int>> list;
    std::vector<bool> visited(nodes.size(), false);
    list.push_front(std::make_pair(nodes[0], 0));
    visited[0] = true;
    while (!list.empty()) {
        std::pair<Node *, int> pair = list.front();
        list.pop_front();
        std::cout << pair.first->data << " ";
        for (int i = graph->v - 1; i >= 0; --i) {
            if (graph->matrix[pair.second][i] && !visited[i]) {
                visited[i] = true;
                list.push_front(std::make_pair(nodes[i], i));
            }
        }
    }
    std::cout << std::endl;
}

int main() {
    std::vector<Node *> nodes;
    for (int i = 0; i < 5; ++i) {
        nodes.push_back(new Node(i));
    }
    Graph *graph = new Graph(5);
    graph_add_edge(graph, 0, 1);
    graph_add_edge(graph, 0, 2);
    graph_add_edge(graph, 0, 3);
    graph_add_edge(graph, 1, 3);
    graph_add_edge(graph, 1, 4);
    graph_add_edge(graph, 2, 3);
    graph_add_edge(graph, 3, 4);

    bfs(graph, nodes);
    dfs(graph, nodes);
}
