STM32+ESP8266接入云（2）

STM32部分

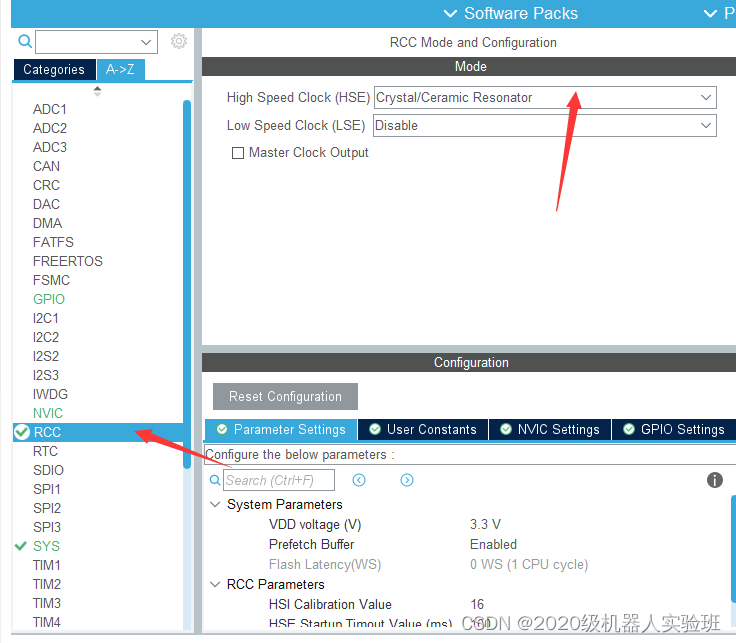

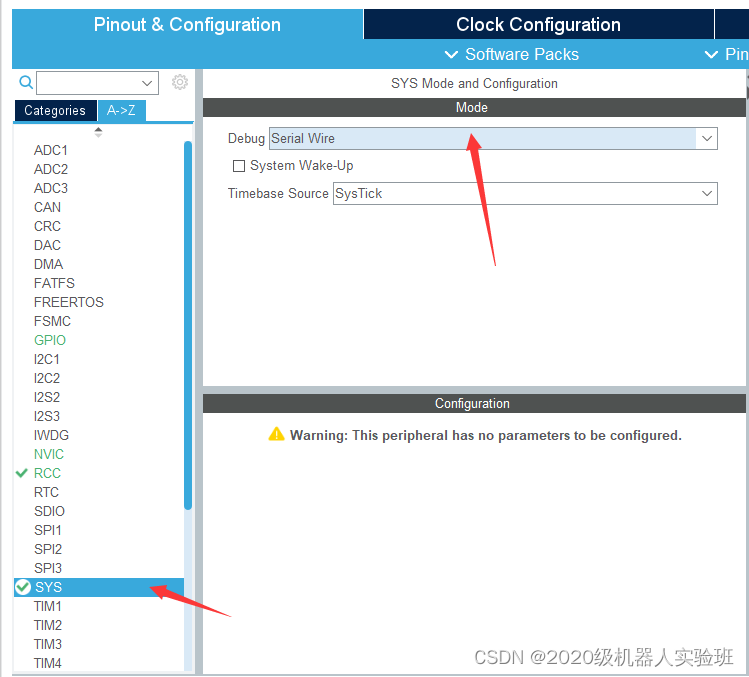

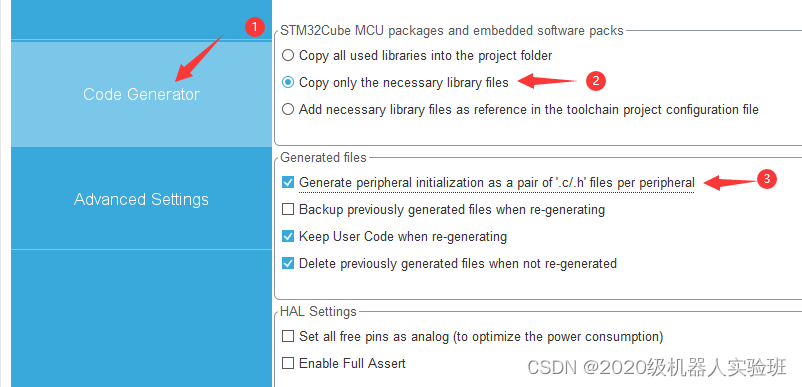

 1.新建工程

​

​

 打开串口1的异步通讯，作为打印的数据串口。

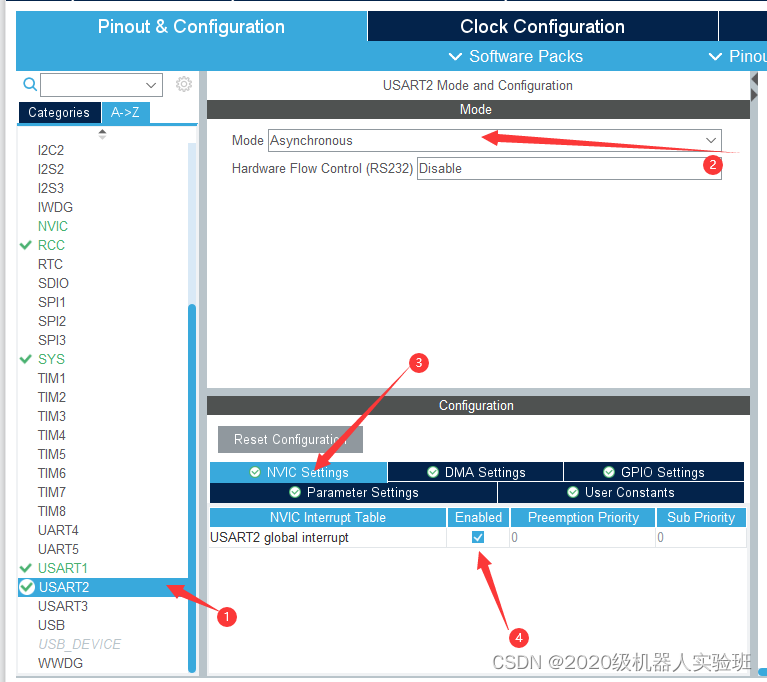

  打开串口2的异步通讯，作为ESP8266通讯的串口。

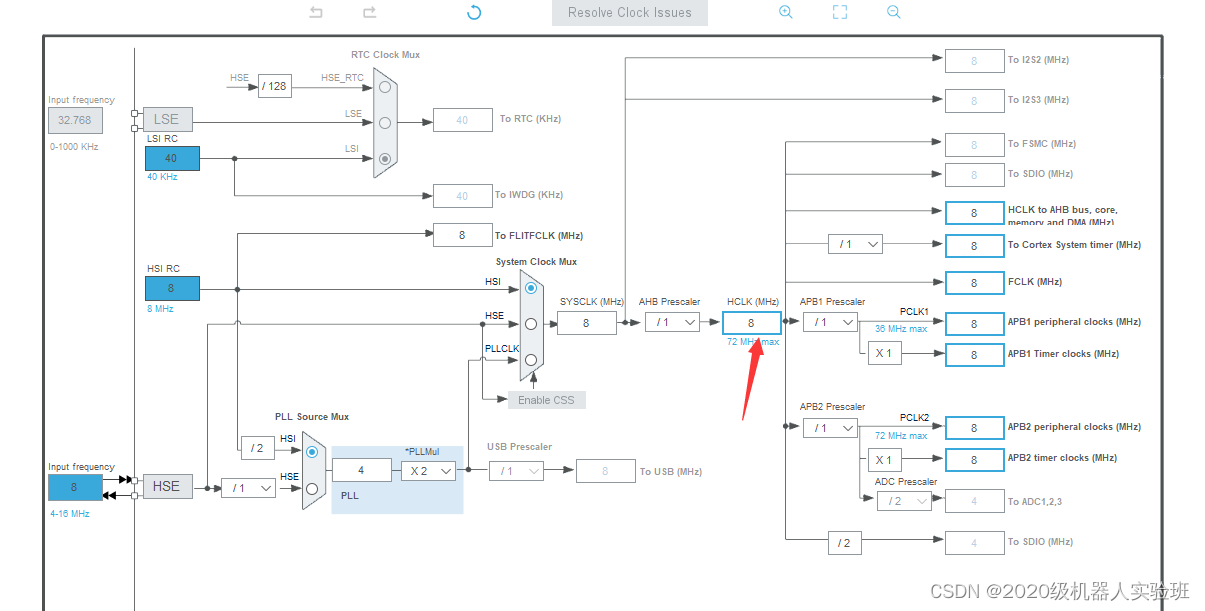

 将频率修改为72M

 LCD配置：神秘链接

​

​

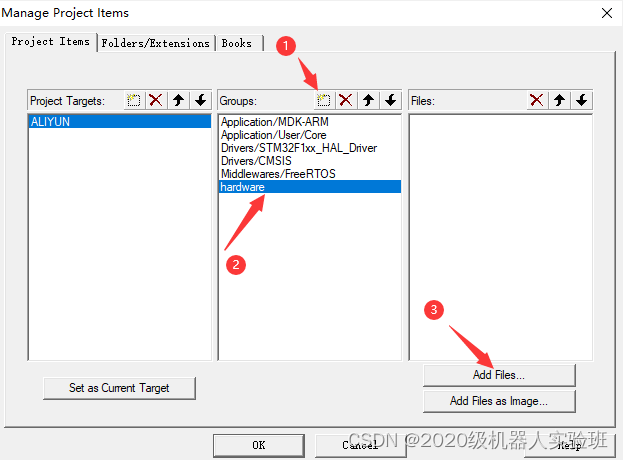

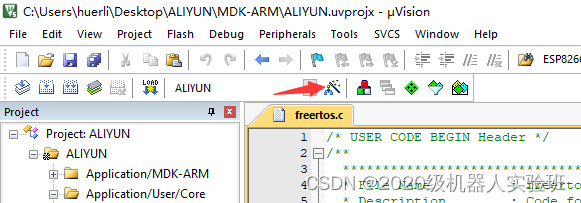

2.添加源文件

        源文件链接：https://pan.baidu.com/s/1iMf45oi4QBp2OQcmAYmzoQ 提取码：6a3i

 ​

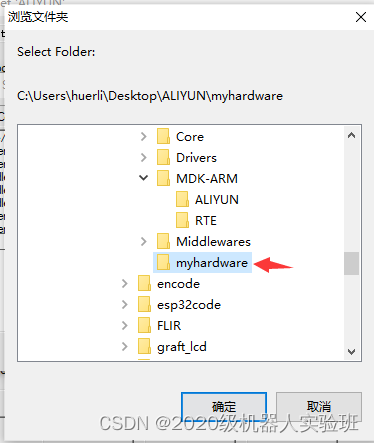

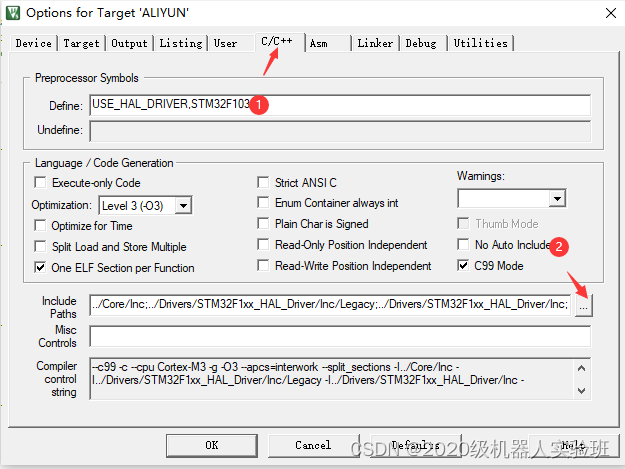

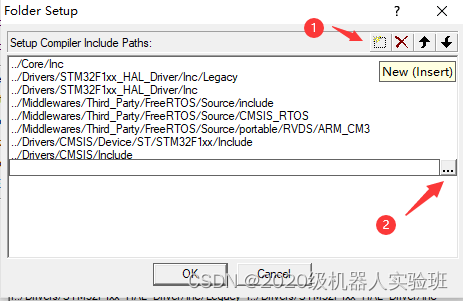

         添加文件路径。

 ​

 ​

 ​

 ​

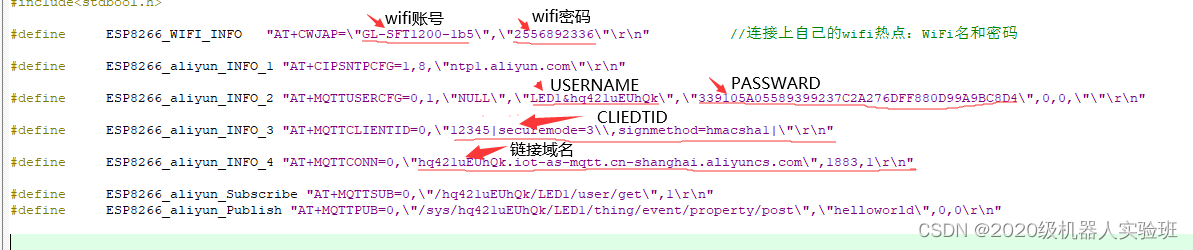

3.修改esp8266.h

        需要修改的部分已经通过箭头指出，在这些宏定义中 转移符 \ 不可以随意删除，会导致指令发送失败。​

4.初始化

        在初始化位置添加初始化函数。初始化函数在esp8266.c中可自行查看。

HAL_UART_Receive_IT(&huart2, (uint8_t *)&a_esp8266_buf, 1);
LCD_Init();
ESP8266_Init_ALIYUN();

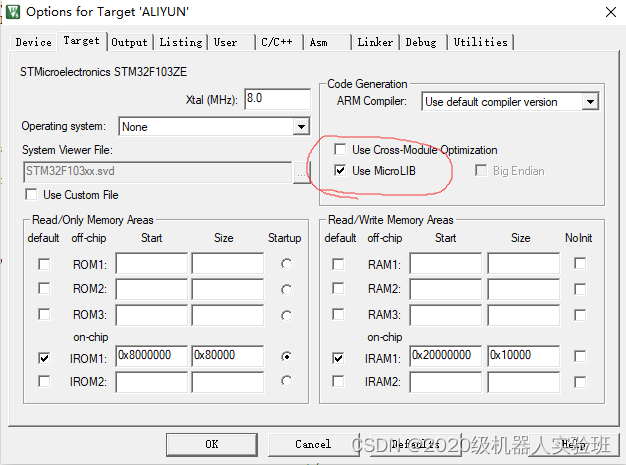

        需要勾选MicroLIB的库，否则printf不可使用，会导致LCD_Init 函数卡死

​

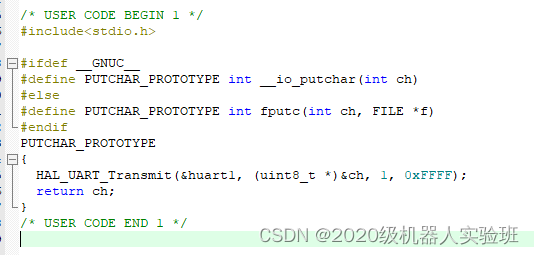

        同时在USART.C的如下位置添加如下代码，进行串口重定向。

 ​

#include<stdio.h>

#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif
PUTCHAR_PROTOTYPE
{
	HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
	return ch;
}

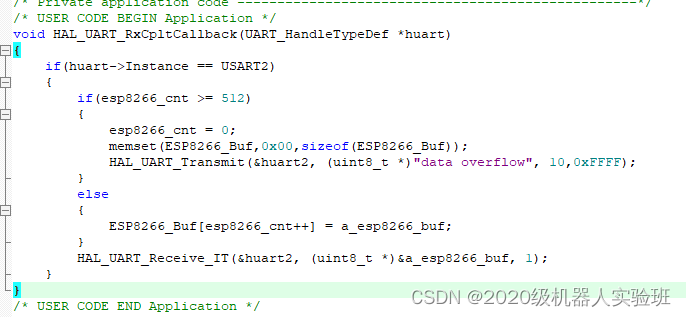

        需要使用串口2的中断接收数据。

​

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART2)
    {
        if(esp8266_cnt >= 512)
        {
            esp8266_cnt = 0;
            memset(ESP8266_Buf,0x00,sizeof(ESP8266_Buf));
            HAL_UART_Transmit(&huart2, (uint8_t *)"data overflow", 10,0xFFFF);
        }
        else
        {
            ESP8266_Buf[esp8266_cnt++] = a_esp8266_buf;
        }
        HAL_UART_Receive_IT(&huart2, (uint8_t *)&a_esp8266_buf, 1);
    }
}

        至此，stm32通过esp8266就成功的接入了阿里云。

5.功能定义

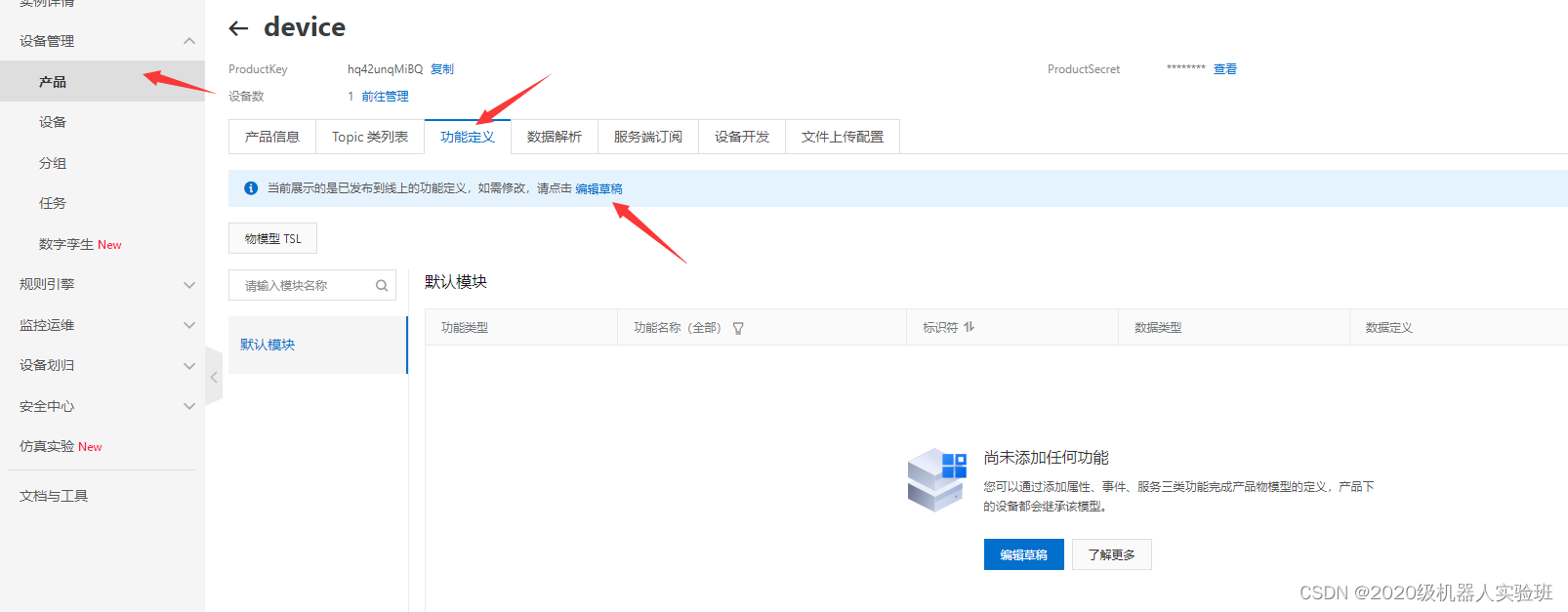

        在产品的详情界面中点击功能定义 ，再点击编辑草稿。​

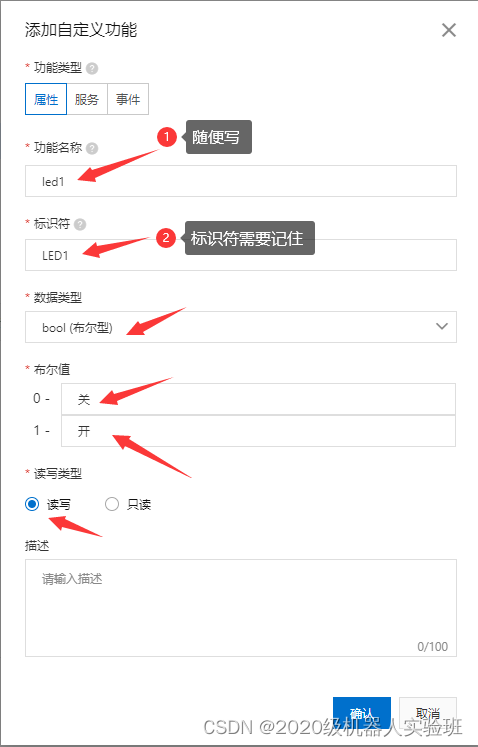

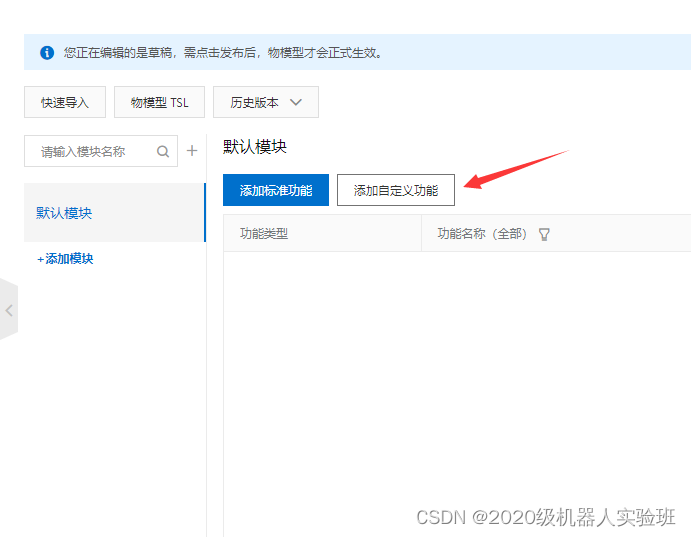

         点击添加自定义功能添加自己设置的功能模块。​

        如图。

​

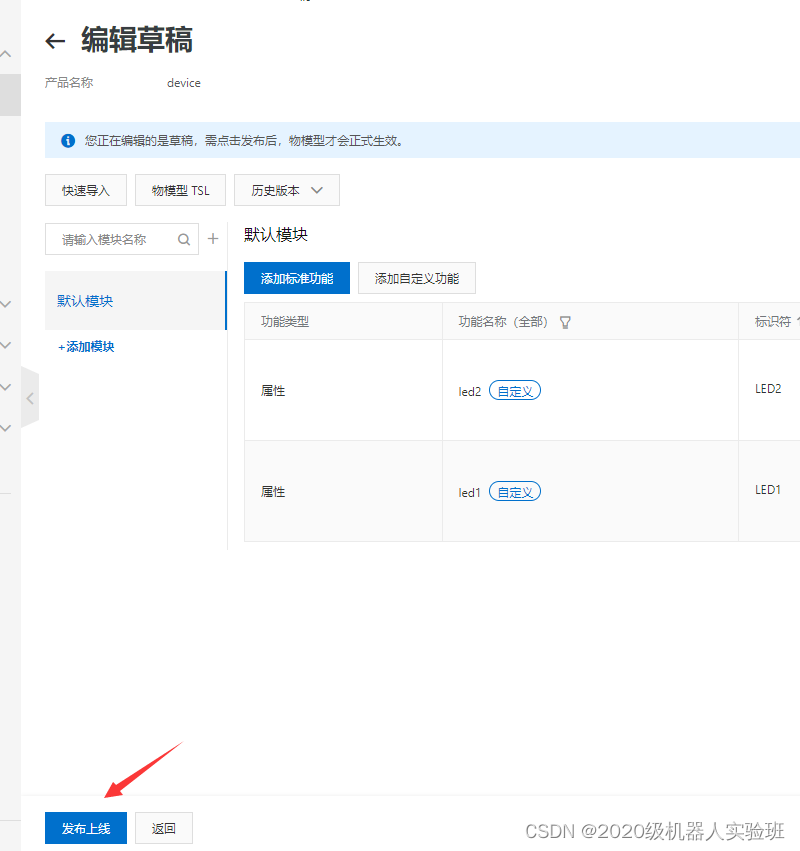

         添加完成过后记得发布上线，否则不会更新。

​

 6.订阅和发布的Topic

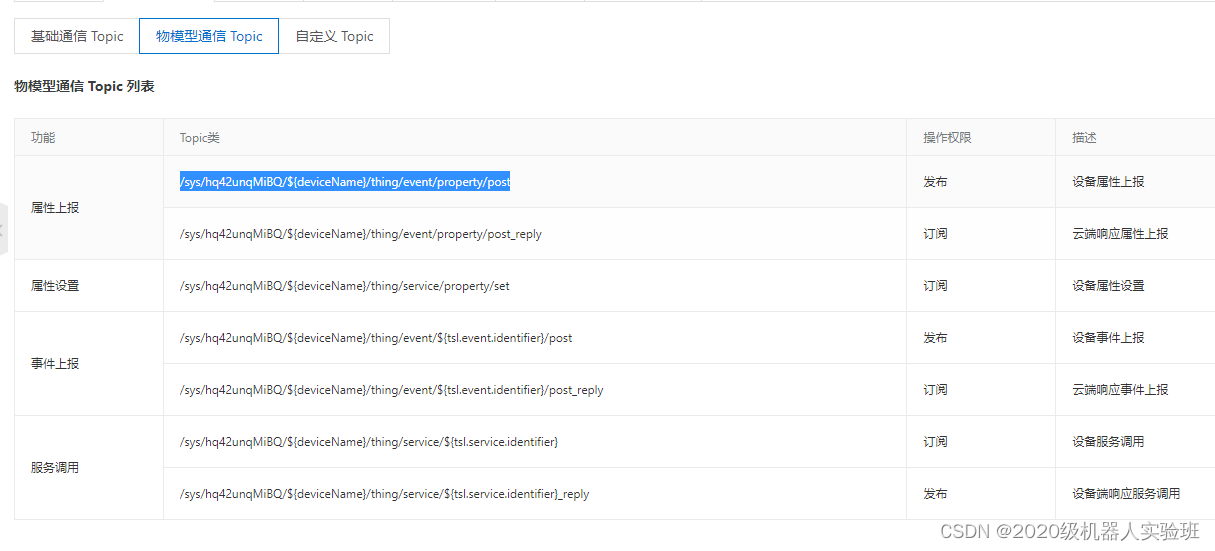

        选择属性上报的第一个作为设备属性上报的Topic。​

         在C语言中有一个函数可以将字符串按照格式写进数组中。sprintf 教程

         因为 AT+MQTTPUB  这个AT指令只支持256字节以内的消息发送，所以我我们只需要定义一个256个大小的数组去作为我们指令的存储的数组。

        代码如下：

char data[256];
memset(data, 0, sizeof(data));
sprintf(data,"AT+MQTTPUB=0,\"/sys/hq42unqMiBQ/test/thing/event/property/post\",\"{\\\"params\\\":\\\"LED1\\\":%d\\\,\\\"LED2\\\":%d}\\\,\\\"method\\\":\\\"thing.event.property.post\\\"}\",0,0\r\n",1,0);
while(ESP8266_SendCmd(data,"OK"));

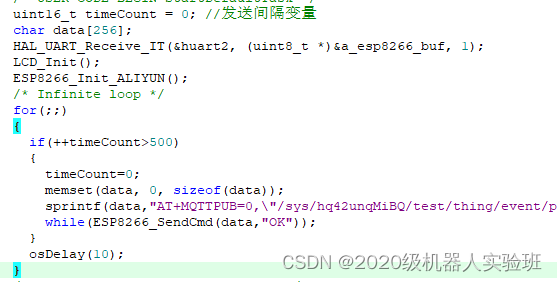

        需要将发送的间隔拉大一些，如下，通过延时函数和计数数将时间拉大到10s发送一次。

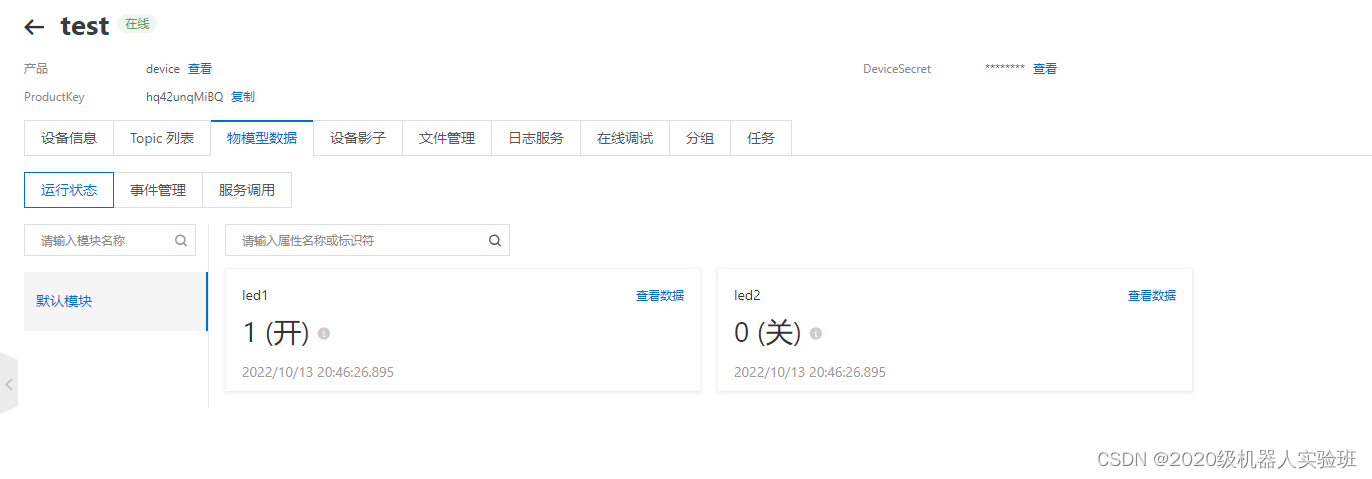

         将代码烧录之后，运行完成可以在物模型数据看到发送到平台的数据。

 下一步是创建web小程序并解析来自平台的数据

链接：神秘链接。
