CATIA中点云配准及坐标转换方法

本文介绍了在CATIA软件中进行点云配准及坐标转换的步骤,包括进入Digtized Shape Editor模块,导入点数据,使用Cloud Reposit命令进行最佳拟合,并详细说明了点对中点的排列顺序要求。最后提到了如何导出转换后的点云坐标,同时指出CATIA的点云匹配未剔除差异过大的点这一局限性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

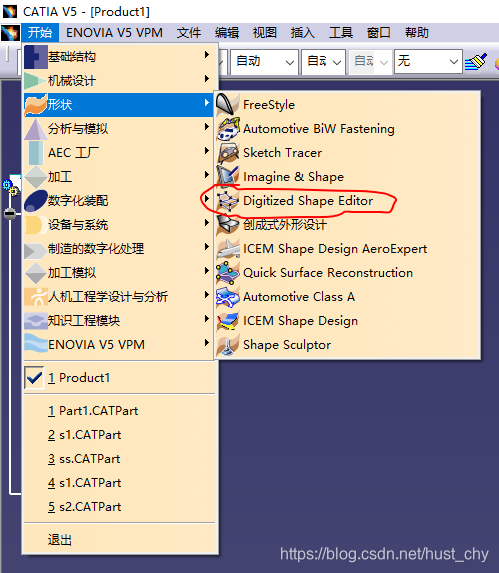

1. 进入Digtized Shape Editor 模块

2. 调出Cloud Import模块

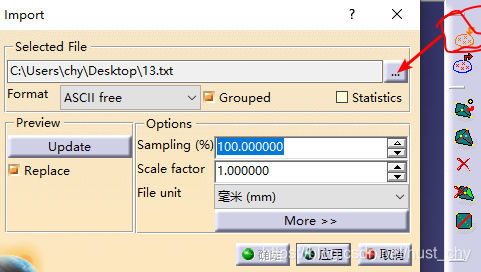

3. 导入点数据(一个参考点数据,一个对比数据)

4. 调出Cloud Reposit 命令

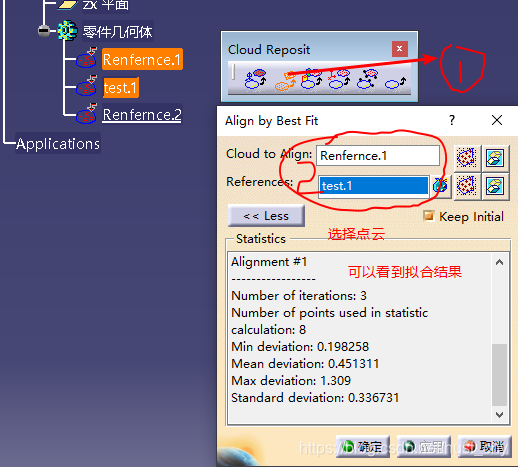

5. 进行最佳拟合

6. 最后

将拟合转换后的点云坐标导出(结构树中的Reference2)



PS:Cloud Reposit  命令可以用约束对齐,但是点对中点的排列顺序必须一致

缺点:CATIA中的点云匹配没有考虑将差异过大的点剔除
