加密传输网关NAT穿越问题分析（一）

工作中把原本在局域网运行的加密传输网关配置成NAT出现会话协商OK，两侧的流量不通。

测试环境：
centos7加密网关两台
路由器1台
windows7 pc两台

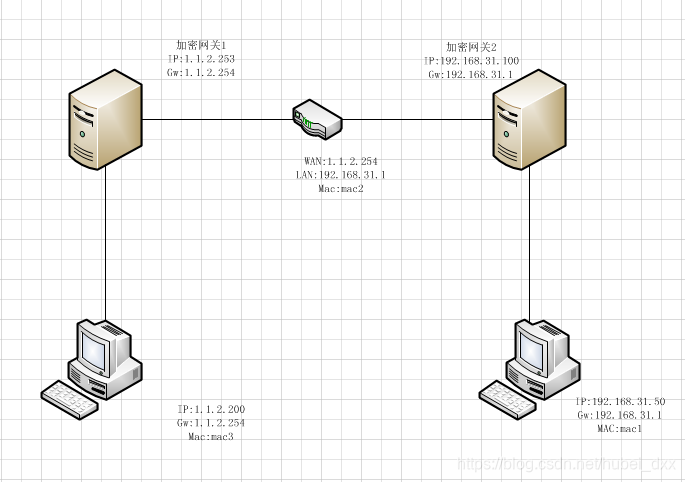

网络拓扑如图：

问题现象：网关之间协商通，密钥可以同步，内网PC机1 192.168.31.50可以ping通PC机2 1.1.2.200，在软件ByPass的情况下PC1可以正常访问PC2，但是PC1的UDP流量可以发送到PC2，PC2的UDP测试程序收不到包。

问题分析：
1，ping包可以通，说明物理连接，路由和网关配置是OK的；
2，使用wireshark抓包，发现可以抓到包，这样也排除了防火墙的问题，在网络配置正确的情况下，wireshark可以抓到数据包但是测试程序收不到，数据解密也是正确的猜测可能是mac地址或者checksum的问题；

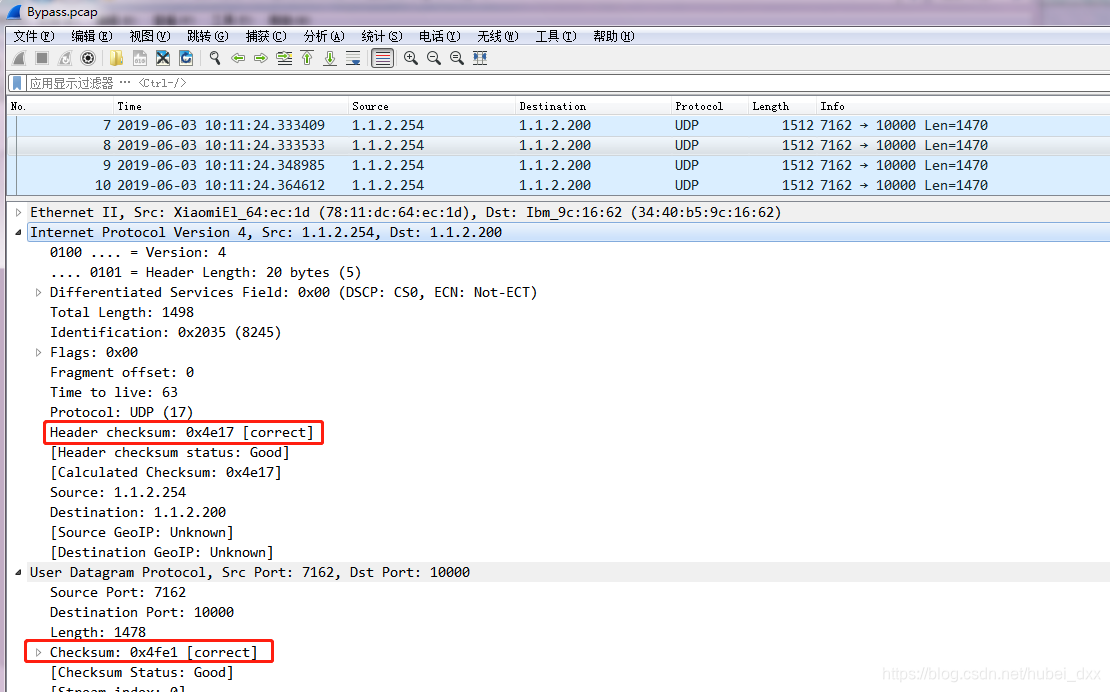

3，分别在使能ByPass和不使能ByPass的情况下在外网PC2 1.1.2.200上抓包，分析目的mac和源mac，发现两者一致，目的mac均为mac3，源mac为mac2，说明不是mac的问题；

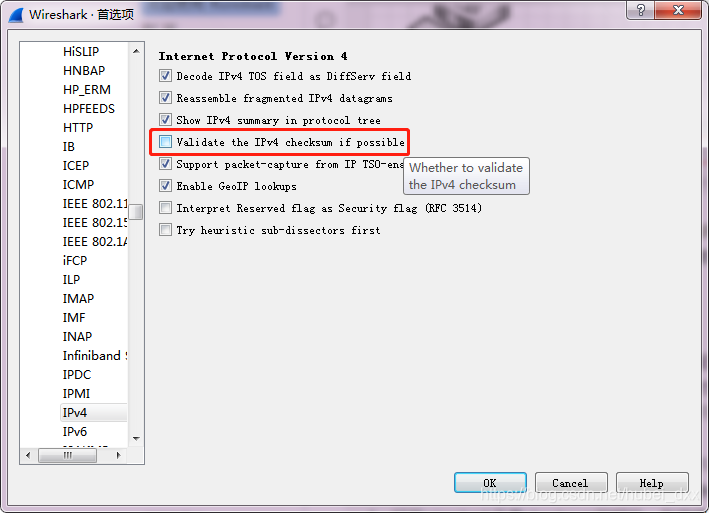

4，打开wireshark工具checksum的校验，在编辑 >> 首选项 >> Protocols 中选择IPv4
