Netty 进阶系列之聊一聊 IO（一）

第一节 相关概念说明

学习IO的相关知识，必须要对下面的一些术语有一定的了解，才能更好的学习IO模型相关知识

1、用户空间和内核空间

​ 现在操作系统都是采用虚拟存储器，那么对32位操作系统而言，它的寻址空间（虚拟存储空间）为4G（2的32次方）。操作系统的核心是内核，独立于普通的应用程序，可以访问受保护的内存空间，也有访问底层硬件设备的所有权限。为了保证用户进程不能直接操作内核（kernel），保证内核的安全，操作系统将虚拟空间划分为两部分，一部分为内核空间，一部分为用户空间。针对linux操作系统而言，将最高的1G字节（从虚拟地址0xC0000000到0xFFFFFFFF），供内核使用，称为内核空间，而将较低的3G字节（从虚拟地址0x00000000到0xBFFFFFFF），供各个进程使用，称为用户空间。

2、进程切换

​ 为了控制进程的执行，内核必须有能力挂起正在CPU上运行的进程，并恢复以前挂起的某个进程的执行。这种行为被称为进程切换。因此可以说，任何进程都是在操作系统内核的支持下运行的，是与内核紧密相关的。

从一个进程的运行转到另一个进程上运行，这个过程中经过下面这些变化：

1. 保存处理机上下文，包括程序计数器和其他寄存器。
2. 更新PCB信息。
3. 把进程的PCB移入相应的队列，如就绪、在某事件阻塞等队列。
4. 选择另一个进程执行，并更新其PCB。
5. 更新内存管理的数据结构。
6. 恢复处理机上下文。

3、进程阻塞

​ 正在执行的进程，由于期待的某些事件未发生，如请求系统资源失败、等待某种操作的完成、新数据尚未到达或无新工作做等，则由系统自动执行阻塞原语(Block)，使自己由运行状态变为阻塞状态。可见，进程的阻塞是进程自身的一种主动行为，也因此只有处于运行态的进程（获得CPU），才可能将其转为阻塞状态。当进程进入阻塞状态，是不占用CPU资源的。

4、文件描述符fd

​ 文件描述符（File descriptor）是计算机科学中的一个术语，是一个用于表述指向文件的引用的抽象化概念。文件描述符在形式上是一个非负整数。实际上，它是一个索引值，指向内核为每一个进程所维护的该进程打开文件的记录表。当程序打开一个现有文件或者创建一个新文件时，内核向进程返回一个文件描述符。在程序设计中，一些涉及底层的程序编写往往会围绕着文件描述符展开。但是文件描述符这一概念往往只适用于UNIX、Linux这样的操作系统。

5、缓存IO

​ 缓存 IO 又被称作标准 IO，大多数文件系统的默认 IO 操作都是缓存 IO。在 Linux 的缓存 IO 机制中，操作系统会将 IO 的数据缓存在文件系统的页缓存（ page cache ）中，也就是说，数据会先被拷贝到操作系统内核的缓冲区中，然后才会从操作系统内核的缓冲区拷贝到应用程序的地址空间。

第二节 Linux网络I/O模型

​ 网络IO的本质是socket的读取，socket在linux系统被抽象为流，IO可以理解为对流的操作。刚才说了，对于一次IO访问（以read举例），数据会先被拷贝到操作系统内核的缓冲区中，然后才会从操作系统内核的缓冲区拷贝到应用程序的地址空间。所以说，当一个read操作发生时，它会经历两个阶段：

第一阶段：等待数据准备 (Waiting for the data to be ready)。

第二阶段：将数据从内核拷贝到进程中 (Copying the data from the kernel to the process)。

对于socket流而言，

第一步：通常涉及等待网络上的数据分组到达，然后被复制到内核的某个缓冲区。

第二步：把数据从内核缓冲区复制到应用进程缓冲区。

1、阻塞I/O模型

1.1 场景描述

经典的烧水案例：我在家烧水，必须等水烧好了才去干别的事，等于说其他事必须等我烧水这个事做完，那么可以说我阻塞在烧水这个事上了

1.2 网络模型

同步阻塞 IO 模型是最常用的一个模型，也是最简单的模型。在linux中，默认情况下所有的socket都是blocking。它符合人们最常见的思考逻辑。阻塞就是进程 “被” 休息, CPU处理其它进程去了。

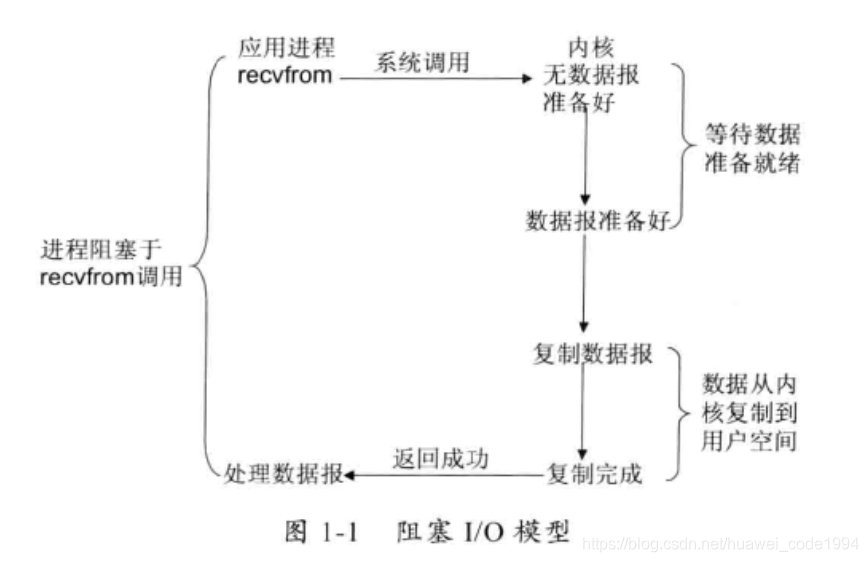

在这个IO模型中，用户空间的应用程序执行一个系统调用（recvform），这会导致应用程序阻塞，什么也不干，直到数据准备好，并且将数据从内核复制到用户进程，最后进程再处理数据，在等待数据到处理数据的两个阶段，整个进程都被阻塞。不能处理别的网络IO。调用应用程序处于一种不再消费 CPU 而只是简单等待响应的状态，因此从处理的角度来看，这是非常有效的

1.3 流程描述

​ 当用户进程调用了recv()/recvfrom()这个系统，内核（kernel）就开始了IO的第一个阶段：准备数据（对于网络IO来说，很多时候数据在一开始还没有到达。比如，还没有收到一个完整的UDP包。这个时候kernel就要等待足够的数据到来）。这个过程需要等待，也就是说数据被拷贝到操作系统内核的缓冲区中是需要一个过程的。而在用户进程这边，整个进程会被阻塞（当然，是进程自己选择的阻塞）。第二个阶段：当内核（kernel）一直等到数据准备好了，它就会将数据从kernel中拷贝到用户内存，然后kernel返回结果，用户进程才解除block的状态，重新运行起来。

2、非阻塞I/O模型

2.1 场景描述

我烧水的时候，同时也去干别的事，但是我需要监控着我的水是否烧好，这个时候是非阻塞的，因为我可以干别的事

2.2 网络模型

同步非阻塞就是 “每隔一会儿瞄一眼进度条” 的轮询（polling）方式。在这种模型中，设备是以非阻塞的形式打开的。这意味着 IO 操作不会立即完成，read 操作可能会返回一个错误代码，说明这个命令不能立即满足（EAGAIN 或 EWOULDBLOCK）。

在网络IO时候，非阻塞IO也会进行recvform系统调用，检查数据是否准备好，与阻塞IO不一样，“非阻塞将大的整片时间的阻塞分成N多的小的阻塞, 所以进程不断地有机会 ‘被’ CPU光顾”。

也就是说非阻塞的recvform系统调用之后，进程并没有被阻塞，内核马上返回给进程，如果数据还没准备好，此时会返回一个error。进程在返回之后，可以干点别的事情，然后再发起recvform系统调用。重复上面的过程，循环往复的进行recvform系统调用。这个过程通常被称之为轮询。轮询检查内核数据，直到数据准备好，再拷贝数据到进程，进行数据处理。需要注意，拷贝数据整个过程，进程仍然是属于阻塞的状态。

2.3 流程描述

​ 当用户进程发出read操作时，如果kernel中的数据还没有准备好，那么它并不会block用户进程，而是立刻返回一个error。从用户进程角度讲，它发起一个read操作后，并不需要等待，而是马上就得到了一个结果。用户进程判断结果是一个error时，它就知道数据还没有准备好，于是它可以再次发送read操作。一旦kernel中的数据准备好了，并且又再次收到了用户进程的system call，那么它马上就将数据拷贝到了用户内存，然后返回。

所以，nonblocking IO的特点是用户进程需要不断的主动询问kernel数据好了没有。

3、多路复用I/O模型

3.1 场景描述

这次烧水功能升级了，我可以在烧水的同时去干别的事，也不同经常来看看水烧好了没有，因为水烧好后会发出报警，告诉我水烧好了

3.2 网络模型

由于同步非阻塞方式需要不断主动轮询，轮询占据了很大一部分过程，轮询会消耗大量的CPU时间，而 “后台” 可能有多个任务在同时进行，人们就想到了循环查询多个任务的完成状态，只要有任何一个任务完成，就去处理它。如果轮询不是进程的用户态，而是有人帮忙就好了。那么这就是所谓的 “IO 多路复用”。UNIX/Linux 下的 select、poll、epoll 就是干这个的（epoll 比 poll、select 效率高，做的事情是一样的）。

IO多路复用有两个特别的系统调用select、poll、epoll函数。select调用是内核级别的，select轮询相对非阻塞的轮询的区别在于—前者可以等待多个socket，能实现同时对多个IO端口进行监听，当其中任何一个socket的数据准好了，就能返回进行可读，然后进程再进行recvform系统调用，将数据由内核拷贝到用户进程，当然这个过程是阻塞的。select或poll调用之后，会阻塞进程，与blocking IO阻塞不同在于，此时的select不是等到socket数据全部到达再处理, 而是有了一部分数据就会调用用户进程来处理。如何知道有一部分数据到达了呢？监视的事情交给了内核，内核负责数据到达的处理。也可以理解为"非阻塞"吧。

I/O复用模型会用到select、poll、epoll函数，这几个函数也会使进程阻塞，但是和阻塞I/O所不同的，这两个函数可以同时阻塞多个I/O操作。而且可以同时对多个读操作，多个写操作的I/O函数进行检测，直到有数据可读或可写时（注意不是全部数据可读或可写），才真正调用I/O操作函数。

对于多路复用，也就是轮询多个socket。多路复用既然可以处理多个IO，也就带来了新的问题，多个IO之间的顺序变得不确定了，当然也可以针对不同的编号。

3.3 流程描述

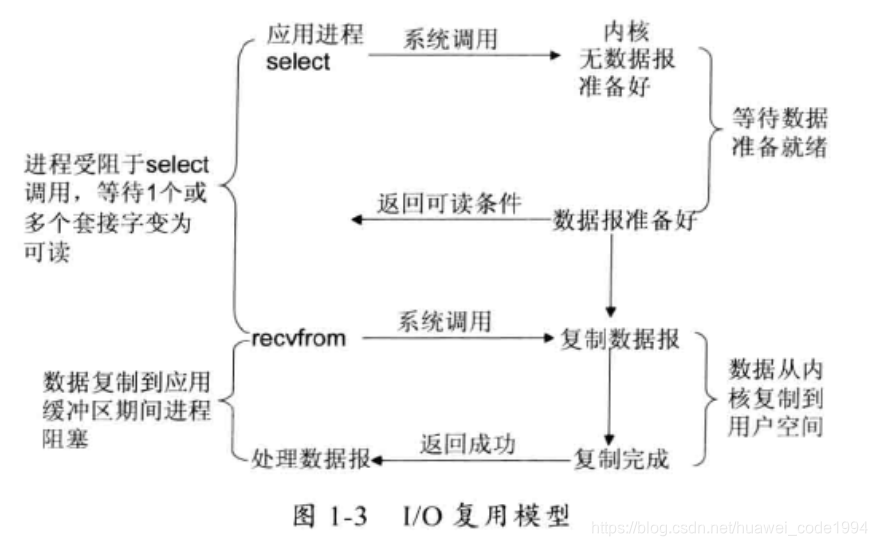

​ IO multiplexing就是我们说的select，poll，epoll，有些地方也称这种IO方式为event driven IO。select/epoll的好处就在于单个process就可以同时处理多个网络连接的IO。它的基本原理就是select，poll，epoll这个function会不断的轮询所负责的所有socket，当某个socket有数据到达了，就通知用户进程。

当用户进程调用了select，那么整个进程会被block，而同时，kernel会“监视”所有select负责的socket，当任何一个socket中的数据准备好了，select就会返回。这个时候用户进程再调用read操作，将数据从kernel拷贝到用户进程。

多路复用的特点是通过一种机制一个进程能同时等待IO文件描述符，内核监视这些文件描述符（套接字描述符），其中的任意一个进入读就绪状态，select， poll，epoll函数就可以返回。对于监视的方式，又可以分为 select， poll， epoll三种方式。

上面的图和blocking IO的图其实并没有太大的不同，事实上，还更差一些。因为这里需要使用两个system call (select 和 recvfrom)，而blocking IO只调用了一个system call (recvfrom)。但是，用select的优势在于它可以同时处理多个connection。

所以，如果处理的连接数不是很高的话，使用select/epoll的web server不一定比使用multi-threading + blocking IO的web server性能更好，可能延迟还更大。（select/epoll的优势并不是对于单个连接能处理得更快，而是在于能处理更多的连接。）

在IO multiplexing Model中，实际中，对于每一个socket，一般都设置成为non-blocking，但是，如上图所示，整个用户的process其实是一直被block的。只不过process是被select这个函数block，而不是被socket IO给block。所以IO多路复用是阻塞在select，epoll这样的系统调用之上，而没有阻塞在真正的I/O系统调用如recvfrom之上。

在I/O编程过程中，当需要同时处理多个客户端接入请求时，可以利用多线程或者I/O多路复用技术进行处理。I/O多路复用技术通过把多个I/O的阻塞复用到同一个select的阻塞上，从而使得系统在单线程的情况下可以同时处理多个客户端请求。与传统的多线程/多进程模型比，I/O多路复用的最大优势是系统开销小，系统不需要创建新的额外进程或者线程，也不需要维护这些进程和线程的运行，降底了系统的维护工作量，节省了系统资源，I/O多路复用的主要应用场景如下：

服务器需要同时处理多个处于监听状态或者多个连接状态的套接字。

服务器需要同时处理多种网络协议的套接字。

了解了前面三种IO模式，在用户进程进行系统调用的时候，他们在等待数据到来的时候，处理的方式不一样，直接等待，轮询，select或poll轮询，两个阶段过程：

第一个阶段有的阻塞，有的不阻塞，有的可以阻塞又可以不阻塞。

第二个阶段都是阻塞的。

从整个IO过程来看，他们都是顺序执行的，因此可以归为同步模型(synchronous)。都是进程主动等待且向内核检查状态。【此句很重要！！！】

高并发的程序一般使用同步非阻塞方式而非多线程 + 同步阻塞方式。要理解这一点，首先要扯到并发和并行的区别。比如去某部门办事需要依次去几个窗口，办事大厅里的人数就是并发数，而窗口个数就是并行度。也就是说并发数是指同时进行的任务数（如同时服务的 HTTP 请求），而并行数是可以同时工作的物理资源数量（如 CPU 核数）。通过合理调度任务的不同阶段，并发数可以远远大于并行度，这就是区区几个 CPU 可以支持上万个用户并发请求的奥秘。在这种高并发的情况下，为每个任务（用户请求）创建一个进程或线程的开销非常大。而同步非阻塞方式可以把多个 IO 请求丢到后台去，这就可以在一个进程里服务大量的并发 IO 请求

4、信号驱动I/O模型

4.1 场景描述

4.2 网络模型

4.3 流程描述

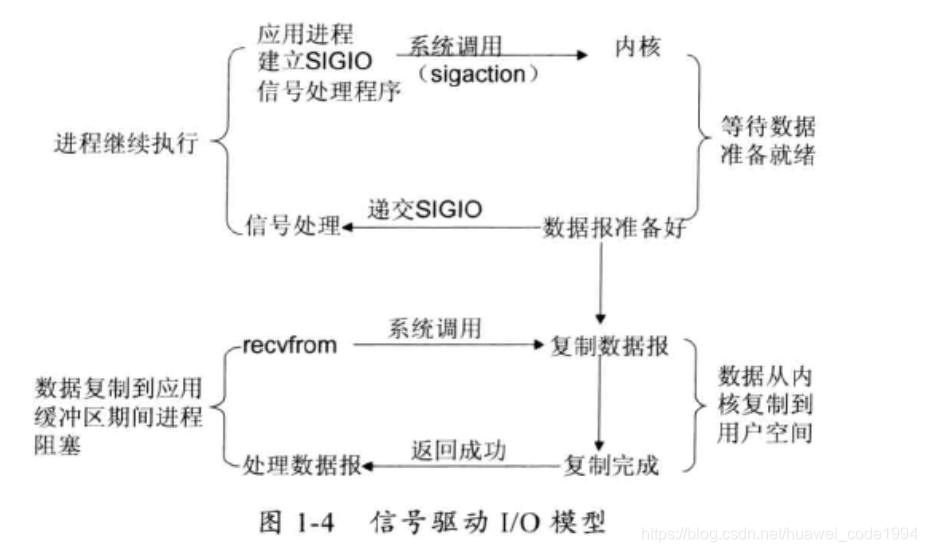

​ 首先开启套接口信号驱动IO功能，并通过系统调用sigaction执行一个信号处理函数（此系统调用立即返回，进程继续工作，它是非阻塞的）。当数据准备就绪时，就为该进程生成一个SIGIO信号，通过信号回调通知应用程序调用recvfrom系统调用来读取数据，并通知主循环函数处理数据。

5、异步I/O模型

5.1 场景描述

这个时候，不需要我自己烧水了，我只需要干我自己的事，水烧好了与否我都不用管了

5.2 网络模型

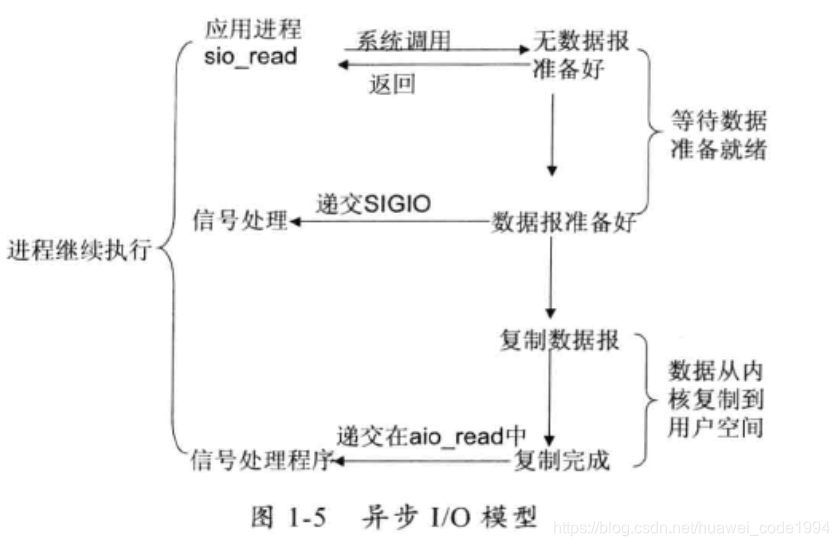

​ 相对于同步IO，异步IO不是顺序执行。用户进程进行sio_read系统调用之后，无论内核数据是否准备好，都会直接返回给用户进程，然后用户态进程可以去做别的事情。等到socket数据准备好了，内核直接复制数据给进程，然后从内核向进程发送通知。IO两个阶段，进程都是非阻塞的。

5.3 流程描述

​ 用户进程发起sio_read操作之后，立刻就可以开始去做其它的事。而另一方面，从内核（kernel）的角度，当它受到一个asynchronous read之后，首先它会立刻返回，所以不会对用户进程产生任何block。然后，kernel会等待数据准备完成，然后将数据拷贝到用户内存，当这一切都完成之后，kernel会给用户进程发送一个signal或执行一个基于线程的回调函数来完成这次 IO 处理过程，告诉它read操作完成了。
