Cadence Allegro nc drl 钻孔导入到CAM350不全、丢失问题的解决

因为要用CAM350 拼板

需要将包括钻孔的各层导入到CAM350，发现一些排针的钻孔在CAM350的钻孔层不显示，只剩下一些过孔

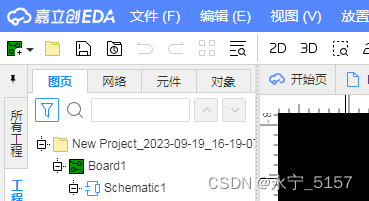

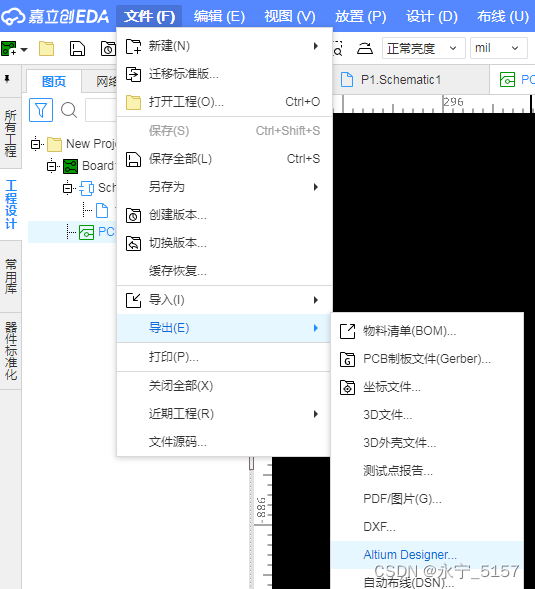

板子，上面的一些排针、直插的器件，我直接用嘉利创的PCB工具

中的封装导出为AD，然后再转换成Allegro的PCB封装

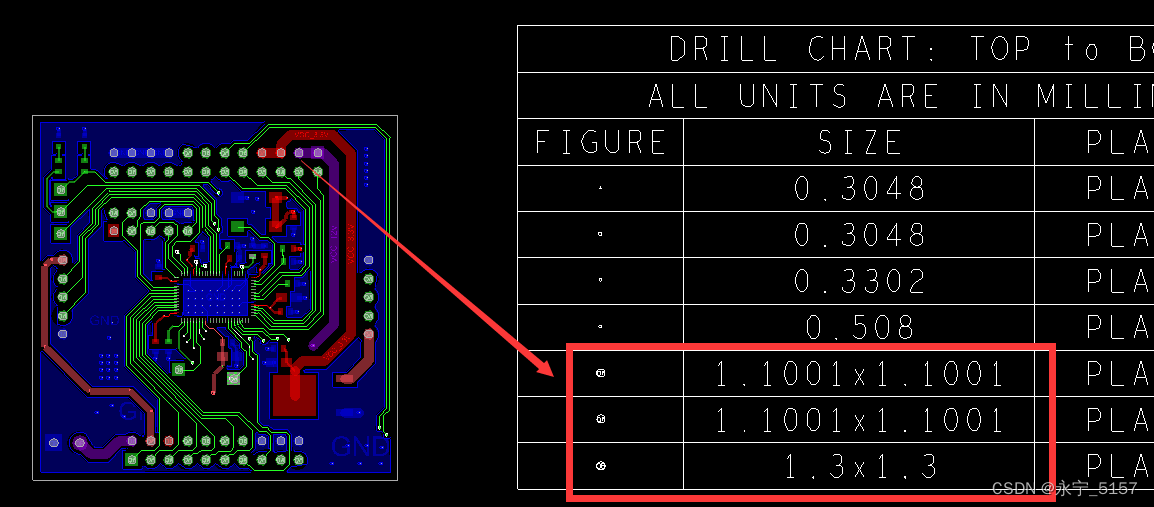

发现排针的钻孔，孔符表中有，但是导出到CAM350这些排针的孔不见了

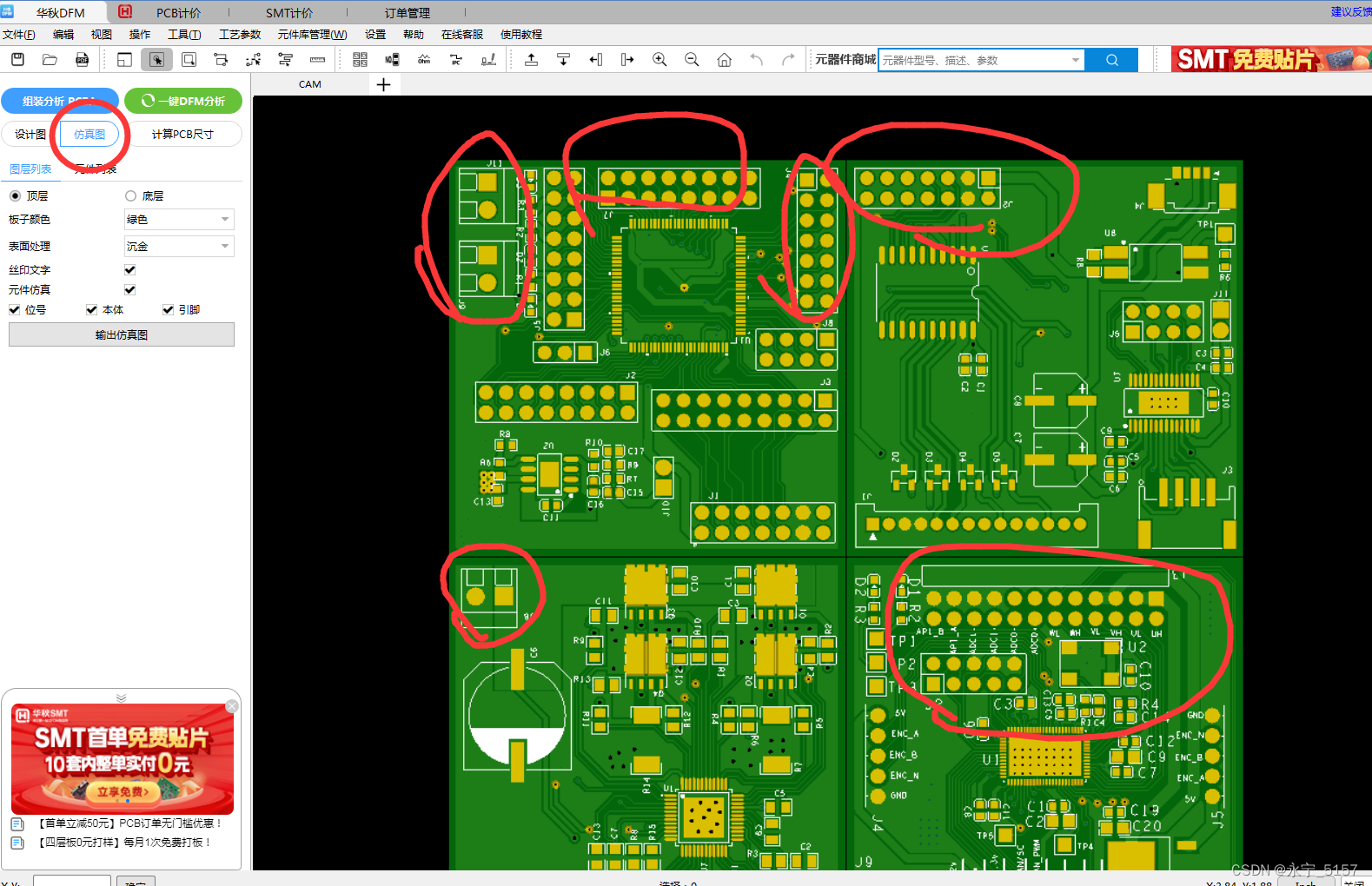

看下拼板后的仿真图，可以看到连接器都没有被钻孔

用PAD工具打开之后，发现，这些排针看似是圆孔

但是它在定义的时候，却是使用的椭圆形式

，只是设置了长轴与短轴相等
这种情况下，nc drl是输出不了的
因为nc drl只是用来输出圆孔
