本文详细介绍了PCB中"金手指"的功能用途，包括互连点、特殊适配器和外部连接。探讨了"金手指"的可制造性设计，涉及斜边设计、阻焊层开窗、板角处理、线路层铺铜、长短设计以及拼版设计。此外，还阐述了"金手指"的生产流程，包括断"金手指"制作、CAM补偿、电镀镍金和沉镍金工艺。最后强调了"金手指"的可制造性检测的重要性，推荐使用DFM软件进行设计检查，以降低成本和提高生产效率。

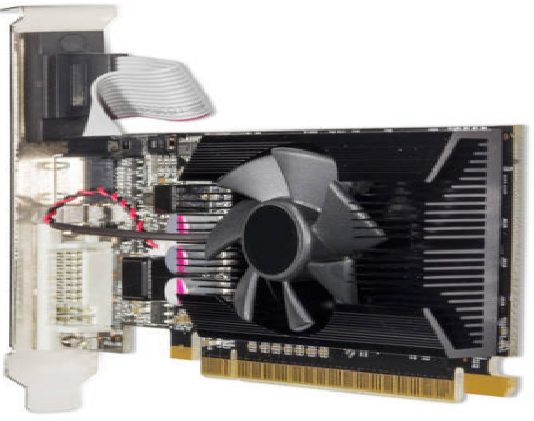

在电脑内存条、显卡上，有一排金黄色导电触片，就是大家俗称的“金手指”。
在PCB设计制作行业中的“金手指”(Gold Finger，或称Edge Connector)，是由connector连接器作为PCB板对外连接网络的出口。
关于“金手指”你知道多少呢？
小编已做足了功课，今天就带大家全面了解PCB中“金手指”的设计，以及一些可制造性细节的处理等知识。
“金手指”的功能用途
1、“金手指”互连点

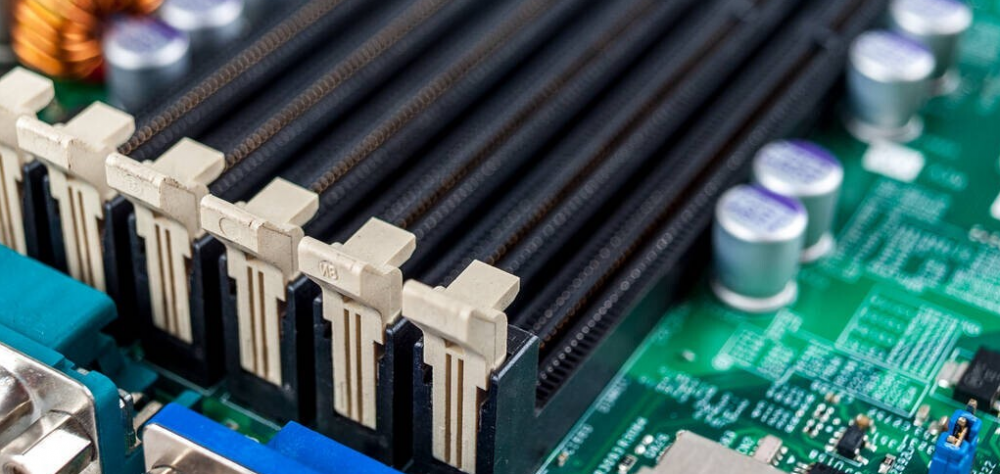

当辅助PCB(如显卡、内存条)连接到主板时，会通过几个母槽中的其中一个插槽，如PCI、ISA或AGP槽，在外围设备或内部卡和计算机之间传输信号。
2、特殊适配器
“金手指”可以为主板增强功能，通过二级PCB插入主板，例如内存、显卡、声卡、网卡等卡与插槽的连接部件，可传输增强的图形和高保真的声音，由于这些卡片很少分离和重新连接，“金手指”通常比卡片本身更持久。
3、金手指外部连接
计算机的外设通过PCB“金手指”连接到主板，扬声器、低音炮、扫描仪、打印机和显示器等设备，都插在计算机后面的特定插槽中&
