你掌握了吗？在PCB设计中，又快又准地放置元件

在印刷电路板设计中，设置电路板轮廓后，将零件(占地面积)调用到工作区。然后将零件重新放置到正确的位置，并在完成后进行接线。

组件放置是这项工作的第一步，对于之后的平滑布线工作是非常重要的工作。如果在接线工作期间模块不足，则必须移动零件，并且必须剥落完成的接线图并重新开始。

除了在零件放置期间必须放置许多零件外，还要求高度的完美性。因此，这一次，我们将介绍有效地执行此麻烦的组件放置方法和有用的功能。

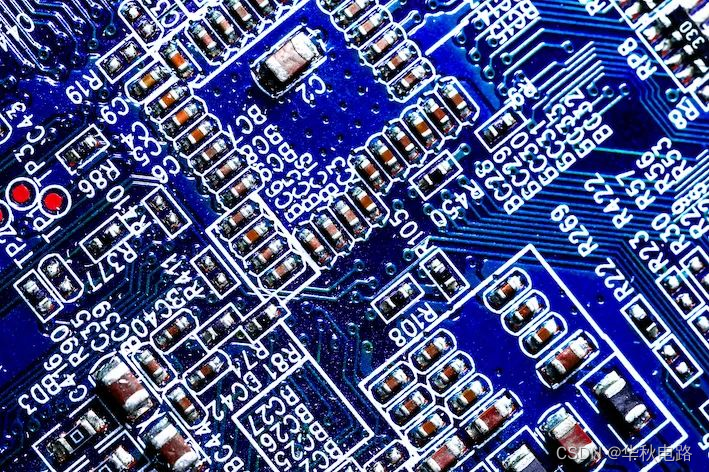

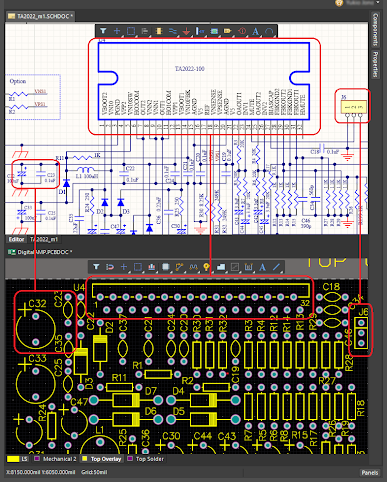

优化的原理图布局-原理图中的反射板组件放置

在底板上布置零件的时候，要依靠拉网器来寻找布线最短的位置，但是电源、总线等长网线的零件不能单靠拉网器来判断，必须参照电路图。因此，在绘制电路图的时候，在电路板上想要彼此靠近的部件在电路图上也要靠近。旁路电容器集中在一起画的话，电路图会很流畅，但是对于有问题的地方，要画在作为对象的电源引脚附近。

对于必须注意信号衰减和噪声的RF等模拟电路，请阅读原理图的布局要求。在这种情况下，创建具有与引脚相同的引出线的原理图符号将使其更相关且更易于理解。这类似于在模拟峰值期间经常使用的物理接线图的想法。

<
