从MSSQL中导入数据库表到PowerDesiger之 PowerDesiger使用笔记

因项目交付需要，需要将已有的MSSQL数据库导出数据字典，首选PowerDesiger 的生成功能然后加以修改一下。这里做个笔记方便以后查看。

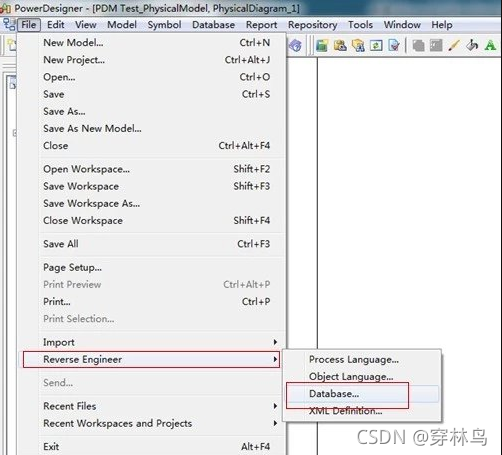

1、打开PowerDesiger，点击一个菜单"File(文件)"，然后选择“Reverse Engineer（反向工程）”,再选择“DataBase(数据库)”。

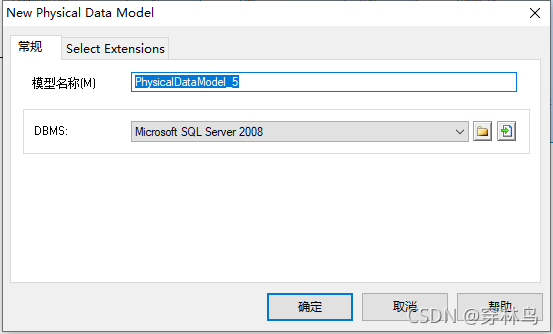

2、再弹出的如下弹窗里填写模型名称，再选择对应的MSSQL数据库版本，然后点击确定。

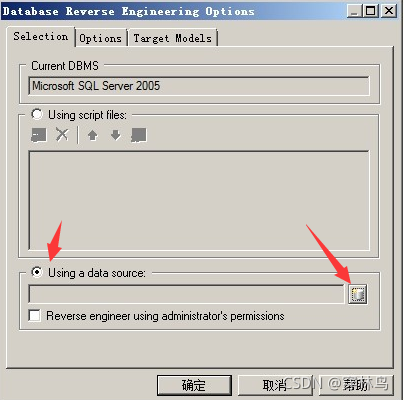

 3、在如下的弹窗里选择“Using a data source”,然后点击右侧的数据库小图标，打开数据库配置弹窗。

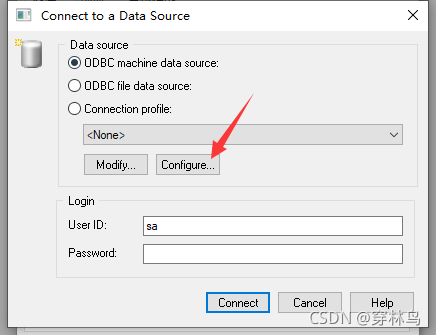

4、在数据库配置链接的窗口点击“configure”按钮

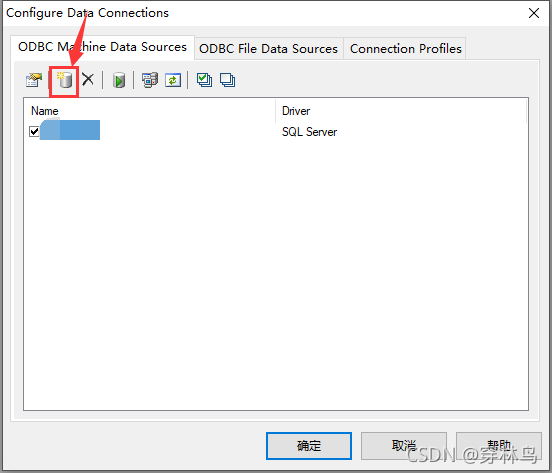

 5、在Configure Data Connections窗口点击第二个数据库小图标。

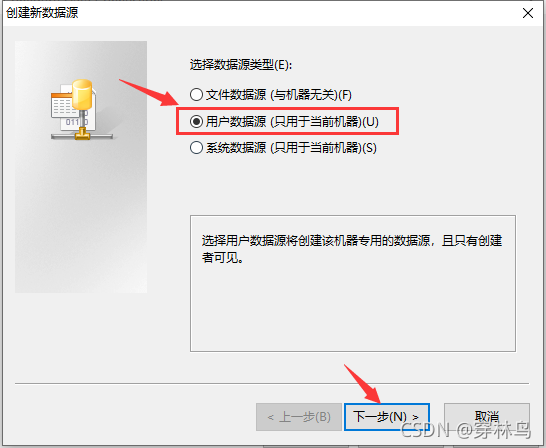

 6、选择用户数据源，点击下一步。

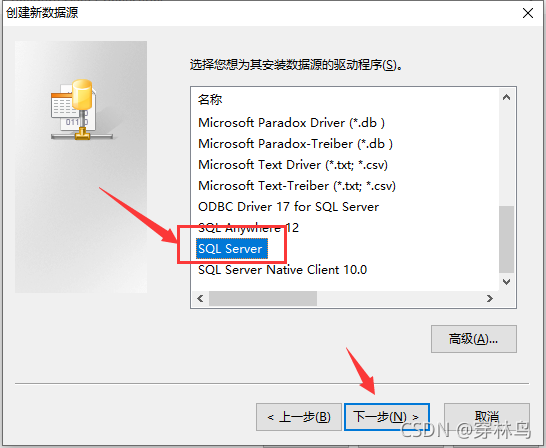

7、拉到最下方选择“SQL Server”，点击下一步。

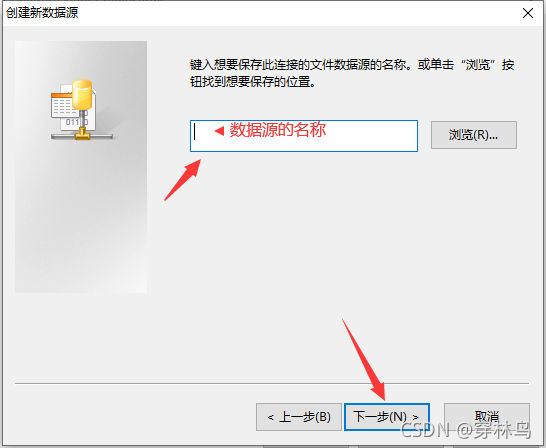

8、 输入数据源的名称，名称随意，只是为了方便区分与选择，然后 点击下一步。

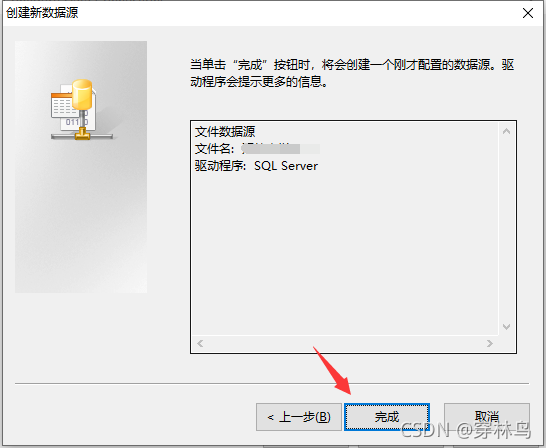

 9、点击完成

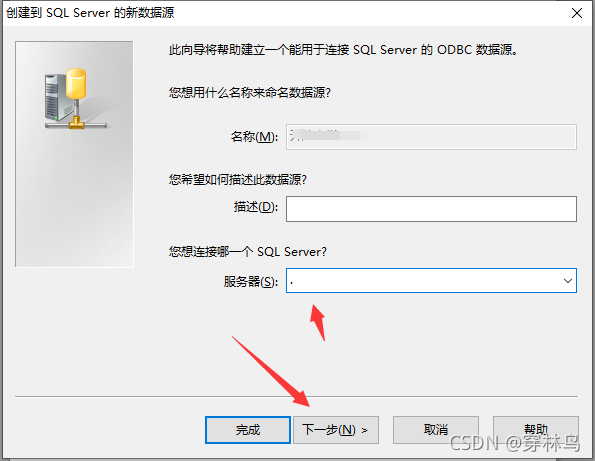

 10、数据库如果在本机则服务器输入一个点就可以了，如果是远程服务器则输入相应的IP地址。然后点击下一步。

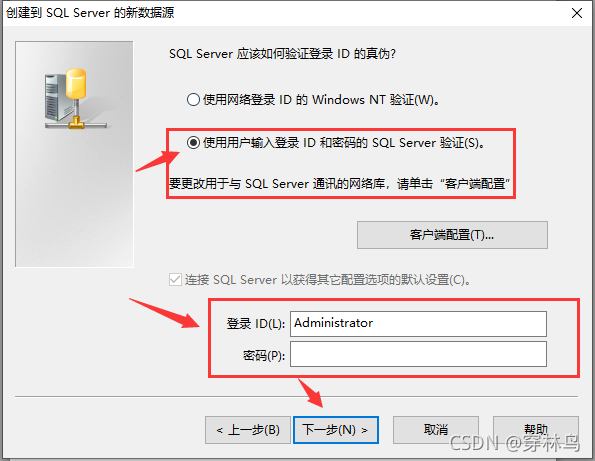

11、选择“使用用户输入登录ID和密码的SQL Server验证（s）”，然后填写登录MSSQL的账号密码，点击下一步。

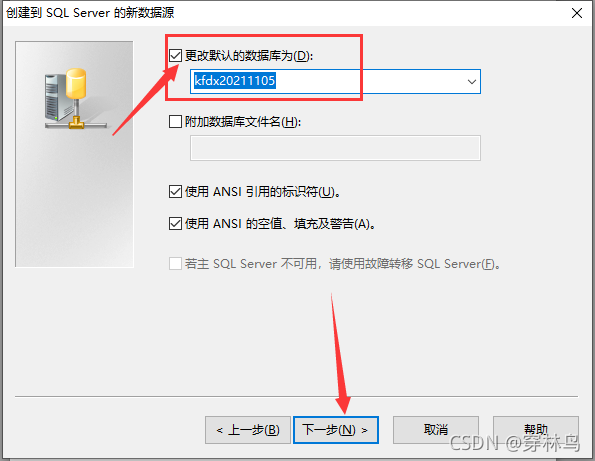

12、 勾选“更改默认的数据库为(D)”，然后选择需要导入的数据库。点击下一步。

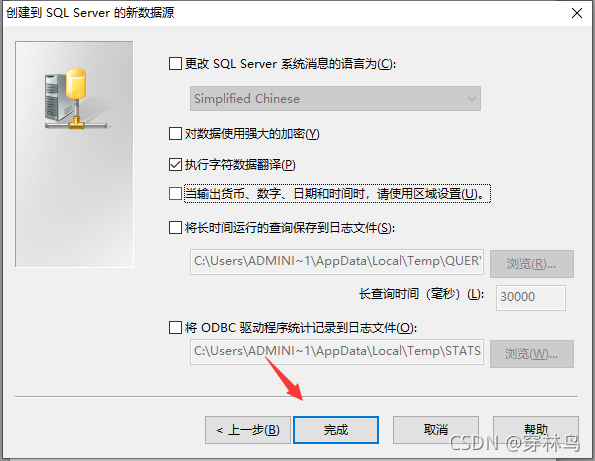

13、 点击完成。



 14、可以点击测试数据源以验证账号密码是否输入的正确，确认无误后点击确定。

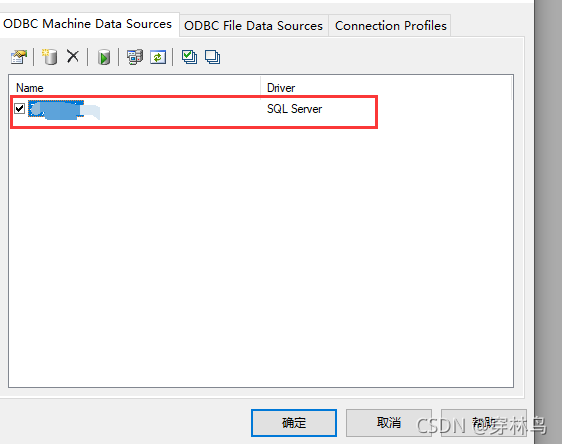

 15、此时可以看到下面的表格里已经有了刚才我们建的数据源，勾选后点击“确定”。

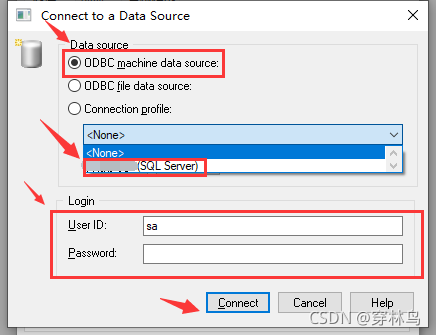

 16、选中“ODBC machine data source”,然后再下来菜单中选择刚才我们新建的数据源，然后输入数据库的登录账号密码。点击“Connect”,

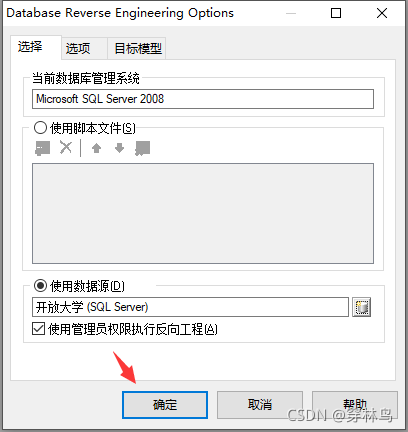

17、点击确定，为确保执行成功我勾选了“使用管理员权限执行反向工程”。

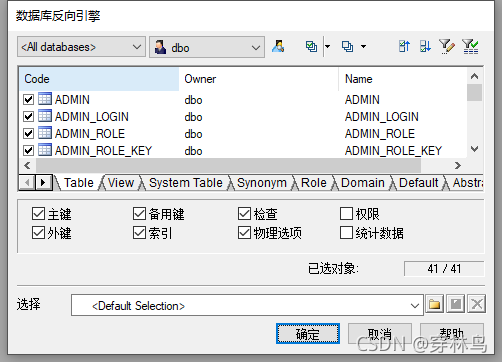

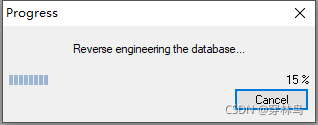

 18、此时已经将所有的数据库的表列出来了，如果不需要生成模型的表取消勾选即可。点击确定即开始执行。

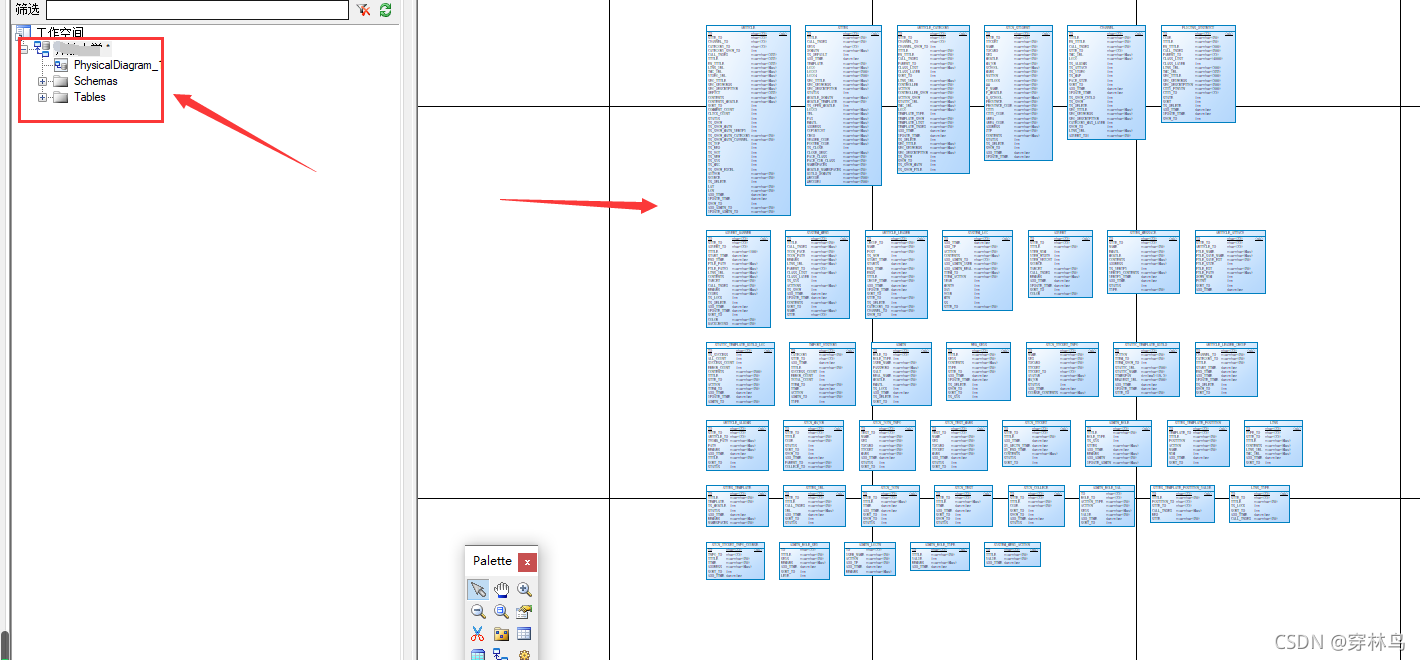

 19、执行完毕后即可看到已经OK了。

下一步记录如何从PowerDesiger导出简洁的数据字典
