防火墙双机热备和带宽管理综合实验

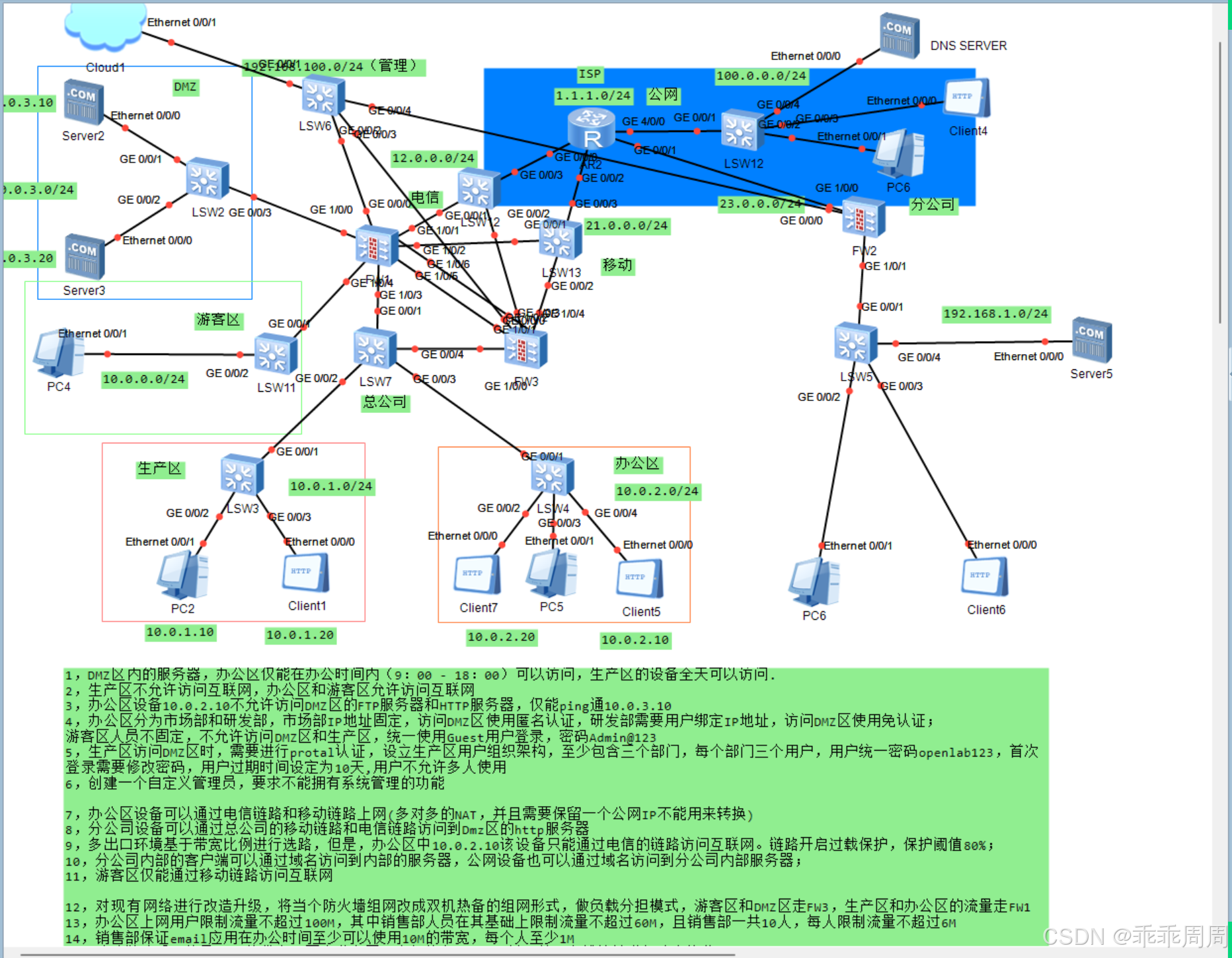

一、实验拓扑

二、实验要求

12，对现有网络进行改造升级，将当个防火墙组网改成双机热备的组网形式，做负载分担模式，游客区和DMZ区走FW5，生产区和办公区的流量走FW1
13，办公区上网用户限制流量不超过100M，其中销售部人员在其基础上限制流量不超过60M，且销售部一共10人，每人限制流量不超过6M
14，销售部保证email应用在办公时间至少可以使用10M的带宽，每个人至少1M
15，移动链路采用的是100M的带宽，要求游客区用户仅能占用50M，并且基于在线地址进行动态均分
16，外网访问内网服务器，下行流量不超过40M，DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。

三、实验步骤

12、对现有网络进行改造升级，将当个防火墙组网改成双机热备的组网形式，做负载分担模式，游客区和DMZ区走FW5，生产区和办公区的流量走FW1

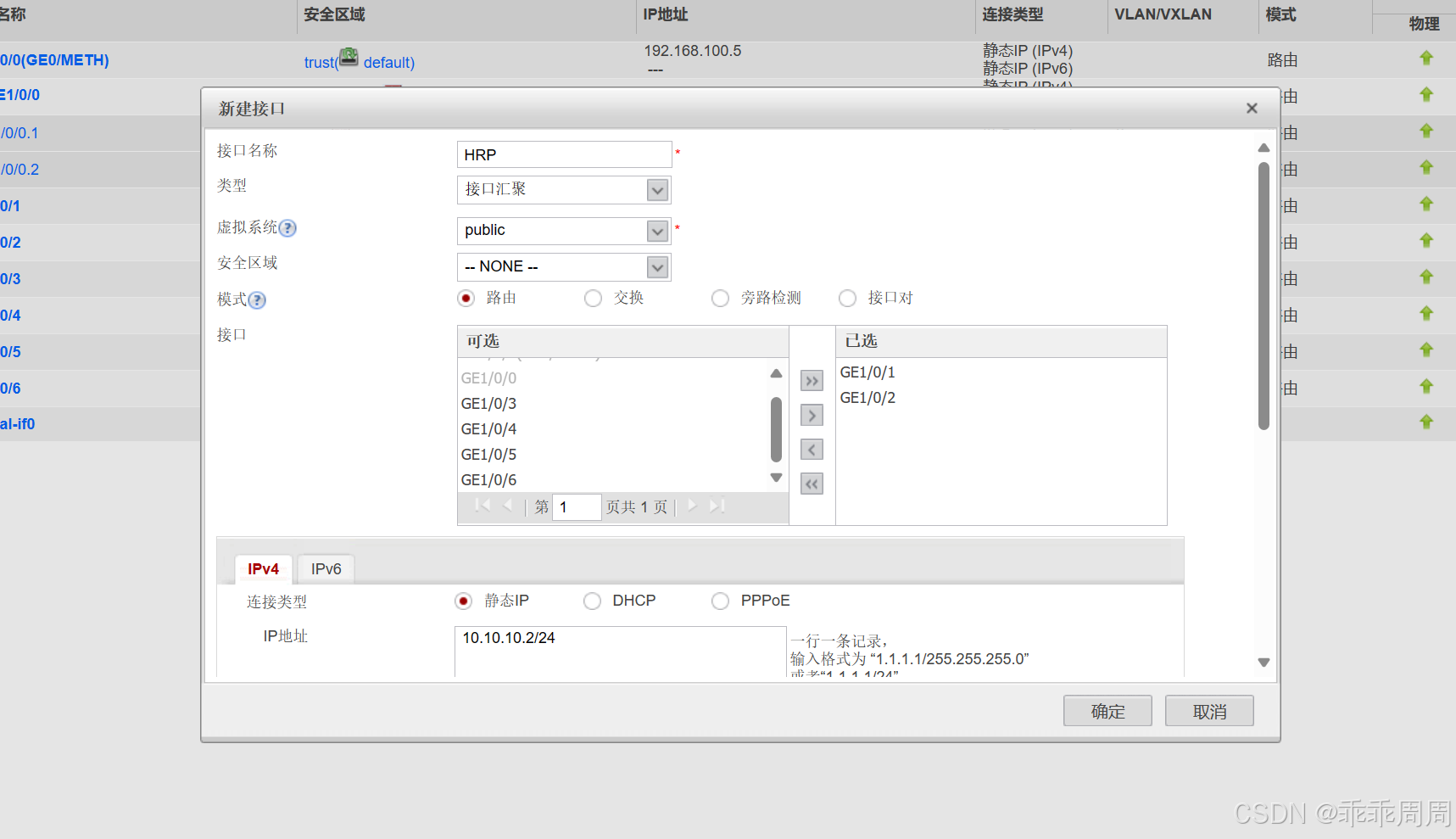

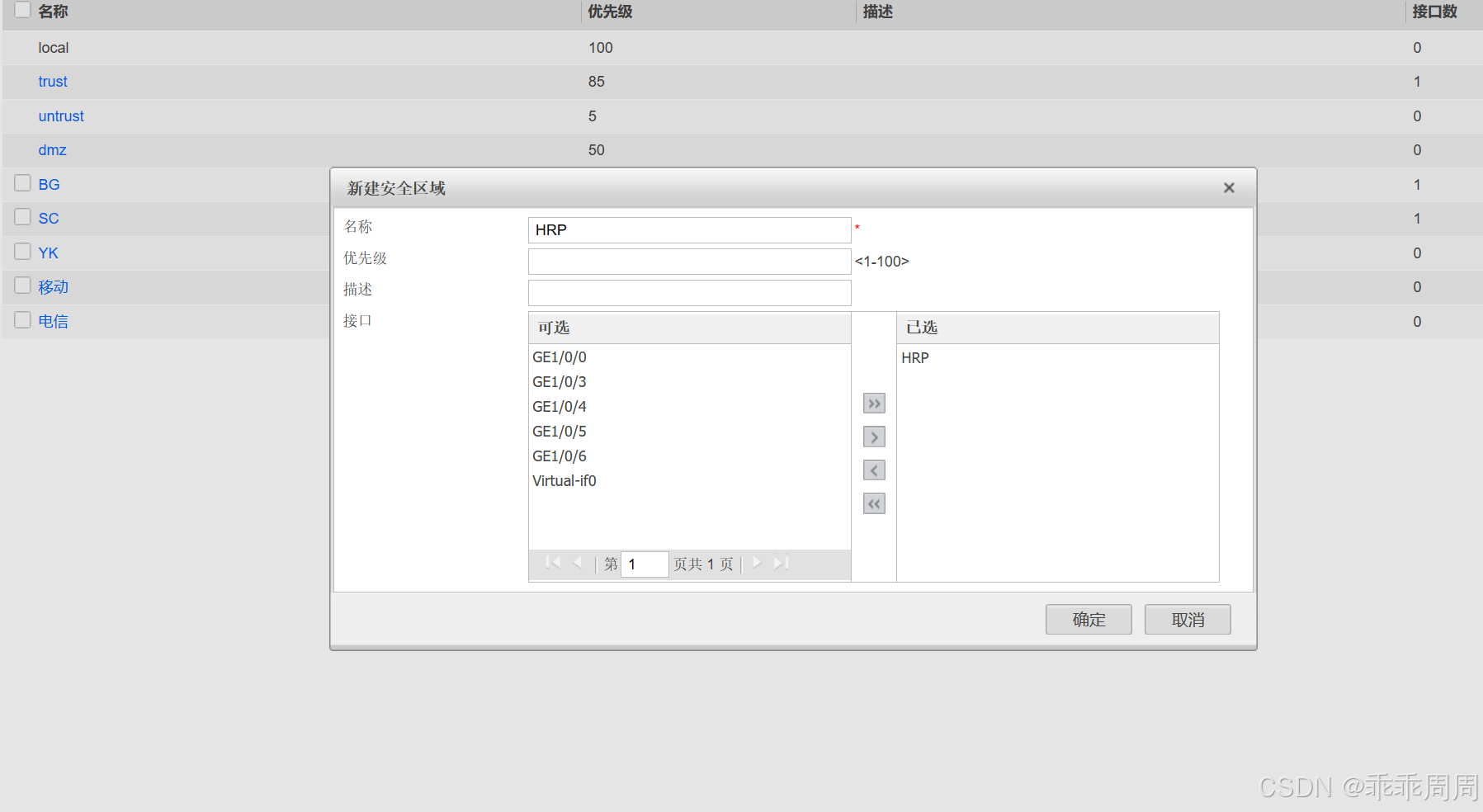

1）对去往HRP的端口进行接口汇聚，并新建HRP安全区域

2）在FW5上进行接口配置，与安全区域的建立

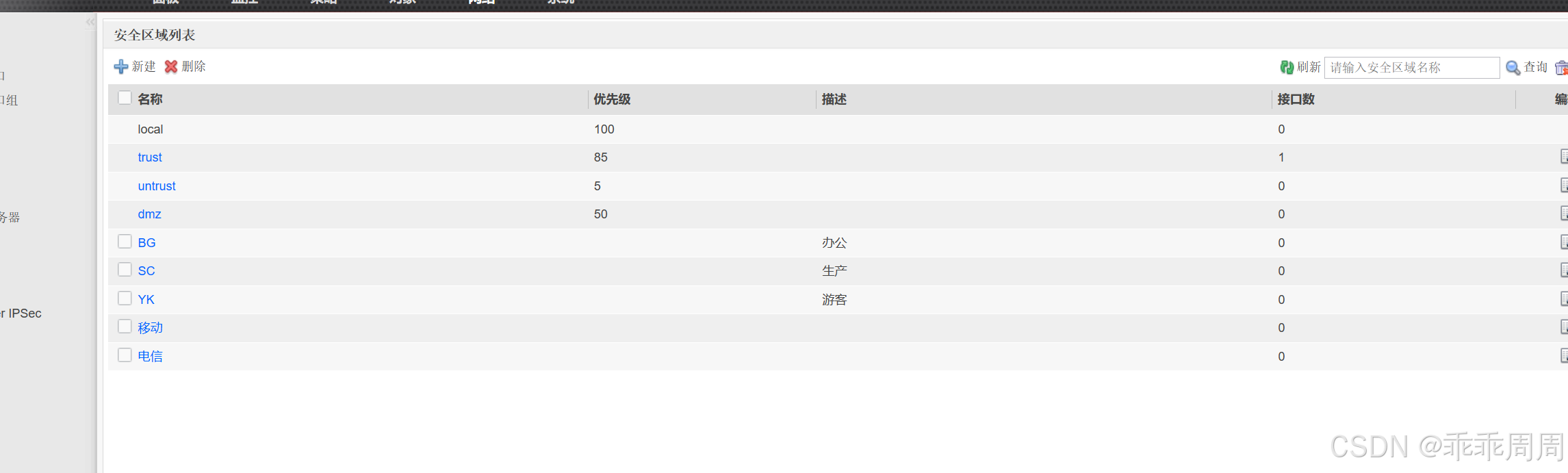

(1)新建安全区域

(2)配置网络接口详情：

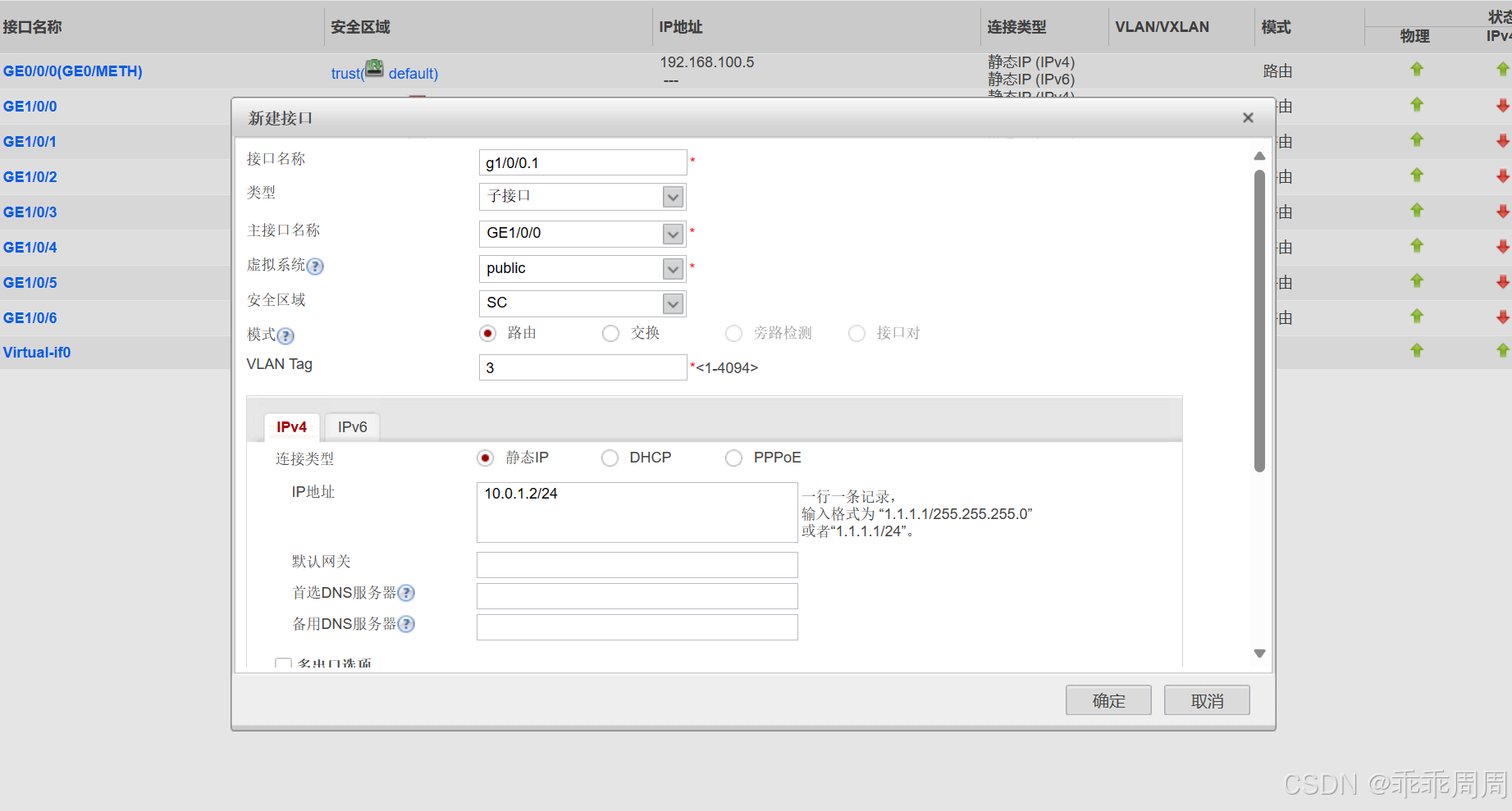

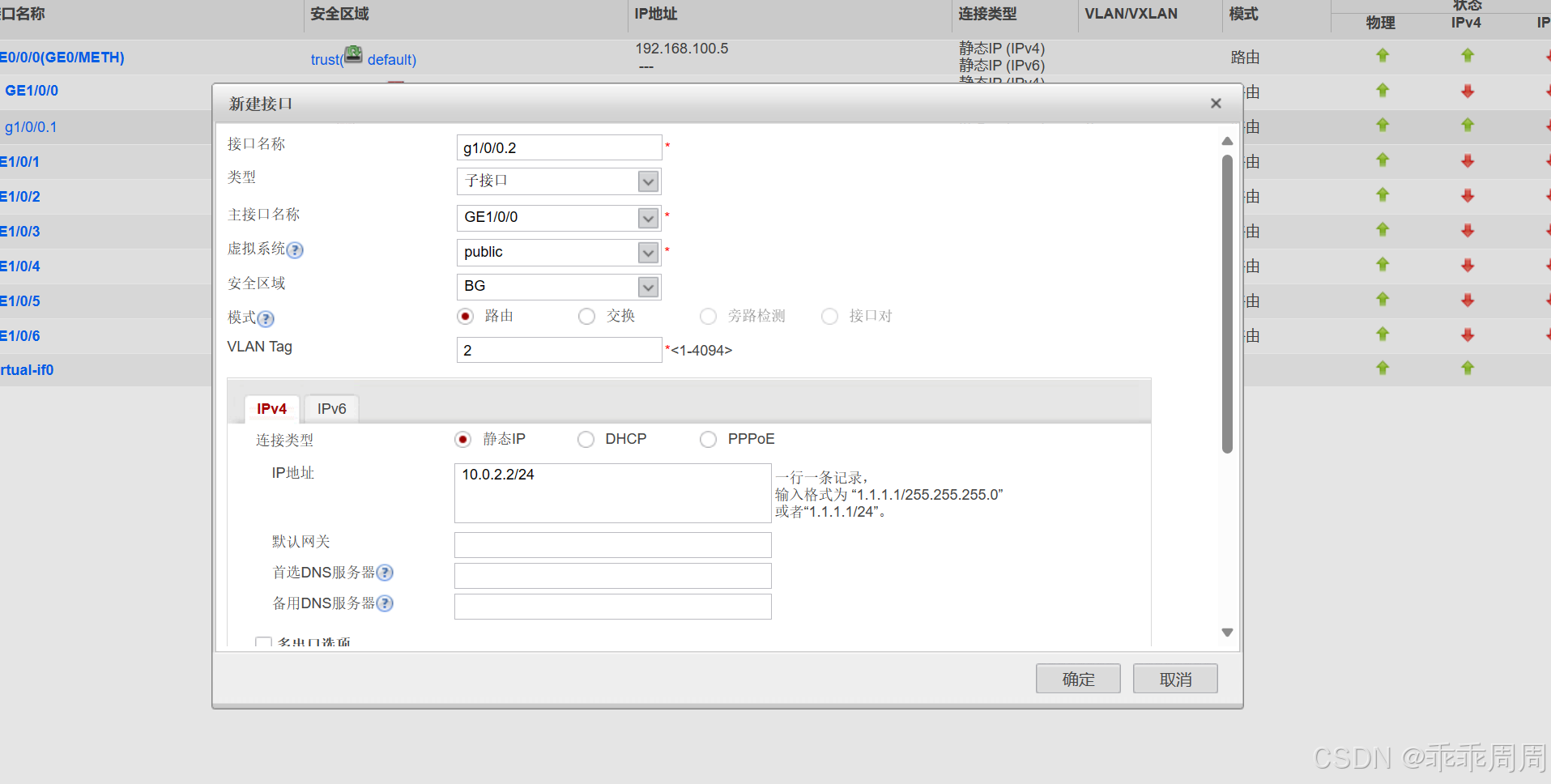

g1/0/0 (g1/0/0.1 : 10.0.1.2 [生产区],  g1/0/0.2 : 10.0.2.2[办公区])--- LSW7 g0/0/4
