wx-charts

微信小程序主流的图表工具

基于 Canvas，体积小

注意：wx-charts 插件无法在组件内使用。

支持图表类型

饼图 pie
圆环图 ring
线图 line
柱状图 column
区域图 area
雷达图 radar

如何使用

1. 直接拷贝编译好的文件 dist/wxcharts-min.js 到项目中（js下载地址）

import wxCharts from '../../utils/wxcharts-min.js'

2. wxml 中定义

<canvas canvas-id="pieCanvas" disable-scroll="true" class="pieCanvas" style="width:300px; height:300px;"></canvas>

canvas-id 与 new wxCharts({canvasId: ''}) 中的 canvasId 值一致。

Demo

1. 饼图 pie

let chart = new wxCharts({
    animation: true,
    canvasId: 'pieCanvas',
    type: 'pie',
    series: [{
        name: '成交量1',
        data: 15,
    }, {
        name: '成交量2',
        data: 35,
    }, {
        name: '成交量3',
        data: 78,
    }],
    width: 300,
    height: 300,
})

2. 圆环图 ring

  let chart = new wxCharts({
      animation: true,
      canvasId: 'ringCanvas',
      type: 'ring',
      extra: {
        ringWidth: 25,
        pie: {
          offsetAngle: -45
        }
      },
      title: {
        name: '70%',
        color: '#7cb5ec',
        fontSize: 25
      },
      subtitle: {
        name: '收益率',
        color: '#666666',
        fontSize: 15
      },
      series: [{
        name: '成交量1',
        data: 15,
        stroke: false
      }, {
        name: '成交量2',
        data: 35,
        stroke: false
      }, {
        name: '成交量3',
        data: 78,
        stroke: false
      }, {
        name: '成交量4',
        data: 63,
        stroke: false
      }],
      disablePieStroke: true,
      width: 300,
      height: 300,
      dataLabel: false,
      legend: false,
      padding: 0
    })

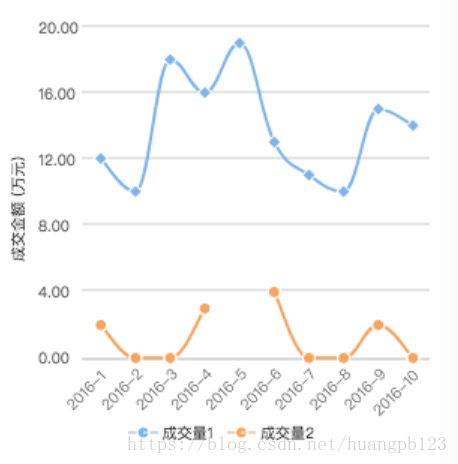

3. 线图 line

 let chart = new wxCharts({
      canvasId: 'lineCanvas',
      type: 'line',
      categories: ['2016-1', '2016-2', '2016-3', '2016-4', '2016-5', '2016-6', '2016-7', '2016-8', '2016-9', '2016-10'],
      animation: true,
      series: [{
        name: '成交量1',
        data: [12,10,18,16,19,13,11,10,15,14],
        format: function (val, name) {
          return val.toFixed(2) + '万';
        }
      }, {
        name: '成交量2',
        data: [2, 0, 0, 3, null, 4, 0, 0, 2, 0],
        format: function (val, name) {
          return val.toFixed(2) + '万';
        }
      }],
      xAxis: {
        disableGrid: true
      },
      yAxis: {
        title: '成交金额 (万元)',
        format: function (val) {
          return val.toFixed(2);
        },
        min: 0
      },
      width: 300,
      height: 300,
      dataLabel: false,
      dataPointShape: true,
      extra: {
        lineStyle: 'curve'
      }
    })

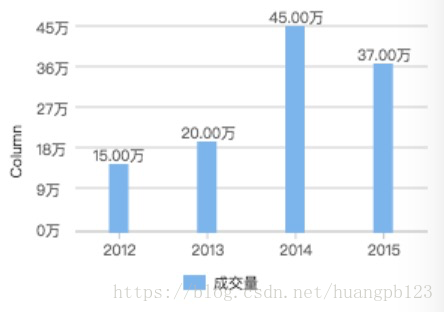

4. 柱状图 column

let chart = new wxCharts({
      canvasId: 'columnCanvas',
      type: 'column',
      animation: true,
      categories: ['2012', '2013', '2014', '2015'],
      series: [{
        name: '成交量',
        data: [15, 20, 45, 37],
        format: function (val, name) {
          return val.toFixed(2) + '万';
        }
      }],
      yAxis: {
        format: function (val) {
          return val + '万';
        },
        title: 'Column',
        min: 0
      },
      xAxis: {
        disableGrid: false,
        type: 'calibration'
      },
      extra: {
        column: {
          width: 15
        }
      },
      width: 300,
      height: 200,
    });

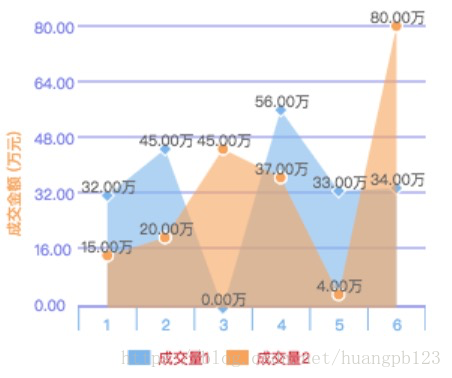

5. 区域图 area

let chart = new wxCharts({
      canvasId: 'areaCanvas',
      type: 'area',
      categories: ['1', '2', '3', '4', '5', '6'],
      animation: true,
      series: [{
        name: '成交量1',
        data: [32, 45, 0, 56, 33, 34],
        format: function (val) {
          return val.toFixed(2) + '万';
        }
      }, {
        name: '成交量2',
        data: [15, 20, 45, 37, 4, 80],
        format: function (val) {
          return val.toFixed(2) + '万';
        },
      }],
      yAxis: {
        title: '成交金额 (万元)',
        format: function (val) {
          return val.toFixed(2);
        },
        min: 0,
        fontColor: '#8085e9',
        gridColor: '#8085e9',
        titleFontColor: '#f7a35c'
      },
      xAxis: {
        fontColor: '#7cb5ec',
        gridColor: '#7cb5ec'
      },
      extra: {
        legendTextColor: '#cb2431'
      },
      width: 300,
      height: 250
    });

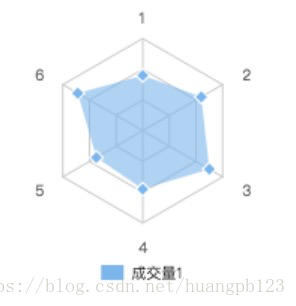

6. 雷达图 radar

    let chart = new wxCharts({
      canvasId: 'radarCanvas',
      type: 'radar',
      categories: ['1', '2', '3', '4', '5', '6'],
      series: [{
        name: '成交量1',
        data: [90, 110, 125, 95, 87, 122]
      }],
      width: 300,
      height: 200,
      extra: {
        radar: {
          max: 150
        }
      }
    });

参数说明

opts Object
opts.canvasId String Required 对应wxml中的canvasId
opts.type String Required 图表类型，可选值为：pie、line、column、area、ring、radar
opts.width Number Required canvas宽度，单位px
opts.height Number Required canvas高度，单位px
opts.legend Boolean 是否显示图表下方各类别的标识，默认true
opts.background String canvas背景颜色，默认#fff
opts.animation Boolean 是否动画展示，默认true
opts.enableScroll Boolean 是否开启图表可拖拽滚动，默认false，支持 line、area 图表类型（需配合绑定scrollStart, scroll, scrollEnd 方法）
opts.categories Array Required 数据类别分类 (pie、ring 图表不需要)
opts.dataLabel Boolean 是否在图表中显示数据内容值，默认true
opts.dataPointShare Boolean 是否在图表中显示数据点图形标识，默认true
opts.xAxis Object X轴配置
opts.xAxis.gridColor String X轴网格颜色
opts.xAxis.fontColor String X轴数据点颜色
opts.xAxis.disableGrid Boolean 不绘制X轴网格，默认false
opts.xAxis.type String 可选值：calibration（刻度），默认包含样式
opts.yAxis Object Y轴配置
opts.yAxis.format Function 自定义Y轴文案显示
opts.yAxis.min Number Y轴起始值
opts.yAxis.man Number Y轴终止值
opts.yAxis.title String Y轴title
opts.yAxis.gridColor String Y轴网格颜色
opts.yAxis.fontColor String Y轴数据点颜色
opts.yAxis.titleFontColor String Y轴title颜色
opts.yAxis.disabled Boolean 不绘制Y轴，默认false
opts.extra Object 其它非通用配置项
opts.extra.ringWidth Number ring圆环宽度，单位px
opts.extra.lineStyle String 仅对line、area图表有效，可选值：curve曲线、straight直线，默认straight
opts.extra.column Object column图表相关配置
opts.extra.column.width Number 柱状图每项的图形宽度，单位px
opts.extra.legendTextColor String legend文案颜色
opts.series Array Required 数据列表

数据列表series每项参数说明

dataItem Object
dataItem.data Array Required 饼图、圆环图为Number数据，如果传入null，图表该处出现断点
dataItem.color String 不传入则使用系统默认的配色方案
dataItem.name String 数据名称
dataItem.format Function 自定义显示数据内容

ring 图表相关配置

opts.title Object 仅支持 ring 图表类型
opts.title.name String 标题内容
opts.title.fontSize Number 标题字体大小，单位px
opts.title.color String 标题颜色
opts.title.offsetX Number 标题横向位置偏移量，单位px，默认0
opts.subtitle Object 仅支持 ring 图表类型
opts.subtitle.name String 副标题内容
opts.subtitle.fontSize Number 副标题字体大小，单位px
opts.subtitle.color String 副标题颜色
opts.subtitle.offsetX Number 副标题横向位置偏移量，单位px，默认0

radar 图表相关配置

opts.extra.radar Object radar图表相关配置
opts.extra.radar.max Number 数据区间最大值，用于调整数据显示的比例，默认series data的最大值
opts.extra.radar.labelColor String 各项标识文案的颜色，默认#666
opts.extra.radar.gridColor String 雷达图网格颜色，默认#ccc

pie、ring 图表相关配置

opts.disablePieStroke Boolean 不绘制pie、ring图表各区块的白色分割线，默认false
opts.extra.pie Object pie、ring图表相关配置
opts.extra.pie.offsetAngle Number 起始角度偏移度数，顺时针方向，起点为3点钟位置（比如要设置起点为12点钟位置，即逆时针偏移90度，传入-90即可），默认0

wx-charts 方法

updateData(data) 更新图表数据。data: object，data.categories(可选)，data.series(可选)，data.title(可选)，data.subtitle(可选)
stopAnimation()，停止当前正在展示的动画效果，直接展示渲染的最终结果。
addEventListener(type, listener) 添加事件监听，type: string 事件类型，listener: function 处理函数。
getCurrentDataIndex(e) 获取图表中点击时的数据序列编号（-1表示未找到对应的数据区域），e: object 微信小程序标准事件，需要在 wxml 上绑定 touch 事件。

<canvas bindtouchstart="touchHandler" canvas-id="pieCanvas" disable-scroll="true" class="pieCanvas" style="width:300px; height:300px;"></canvas>

touchHandler (e) {
    let index = this.data.chart.getCurrentDataIndex(e);
    console.log('index', index)
}

showToolTip(e, options?) 图表中展示数据详细内容（目前仅支持 line 和 area 图表类型），详见github
scrollStart(e), scroll(e), scrollEnd(e) 设置支持图表拖拽系列事件（支持 line，area，column），详见github

事件

renderComplete 图表渲染完成（如果有动画，则动画完成时触发）

chart.addEventListener('renderComplete', () => {
    // your code here
});

GitHub 地址

https://github.com/xiaolin3303/wx-charts
