midi连接线的焊接方法与原理

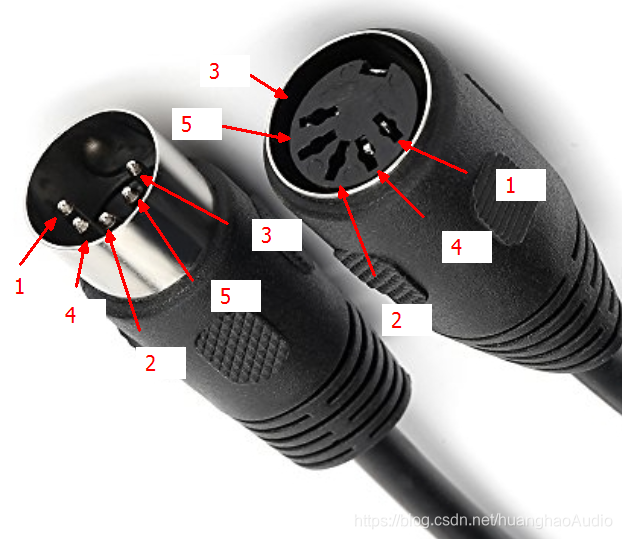

1、MIDI公母头定义



2、MIDI公对公线的引脚定义



MIDI Cable Wiring
First Connector	Cable	Second Connector
Pin 1	No Connection （不连接）	Pin 1
Pin 2	Shield （接地）	Pin 2
Pin 3	No Connection （不连接）	Pin 3
Pin 4	Voltage Reference Line （参考电压）	Pin 4
Pin 5	Data Line （数据，低电平有效）	Pin 5

The spec defines a maximum cable length of 50 feet (15 meters).

最大传输距离为15米。

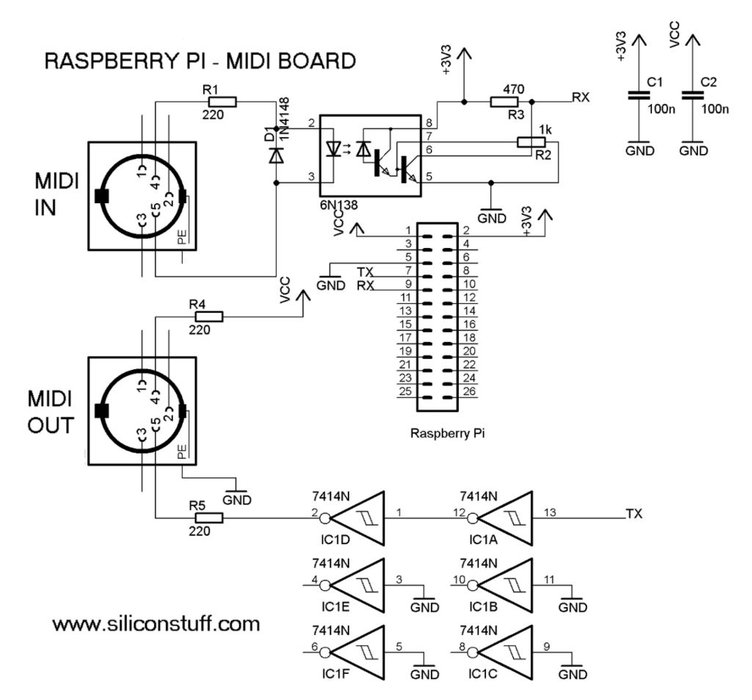

3、MIDI电路

光电耦合器可以用典型的6N137、6N138、6N139。

4、信号逻辑

上述原理图中的UART信号位于逻辑层。当它处于空闲状态时，它处于一个逻辑高的状态。每个字节都有一个起始位(总是0)，然后是8个数据位，然后是一个停止位(总是高)。MIDI不使用奇偶校验位。



5、从输出到输入

发送逻辑高电平，在输出端，pin 4通过一个小电阻被拉高，而pin 5是缓冲的UART传输线路。在输入端，这些线与光电隔离器中LED的阳极和阴极相连。由于UART的输出在不传输时是高的，所以4和5都处于相同的电压，没有电流流过LED，因此没有被照亮。当LED暗时，光电晶体管关闭，而UART则通过拉升接收电压，从而产生一个逻辑电路。



当UART开始传输一个字节时，起始位将拉引脚5拉低，电流通过LED，照亮它。当LED灯打开时，光电晶体管打开，将其拉起，将UART的输入拉到地面，并发出一个零信号。

我们应该注意到LED是发射电路的一部分。电流从发射机流出，穿过LED，再回到发射机，形成电流回路(如图蓝色所示)。发射机与接收机之间没有实际的电气连接，只有光隔离器内的光路。这有助于避免地环路。

总结上文，我们可以搜索到很多MIDI相关的电路图，但是他们都没有说明究竟是公头还是母座，无论接公头还是母头，针脚标号都是一样的，4脚都是作为参考电压，5脚用于数据，有数据时电位下拉形成回路。

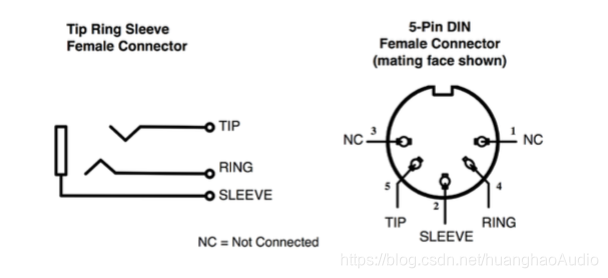

6、MIDI大5芯已经不能适应当下越做越小的电子设备，新的MIDI接口将由3.5mm耳机接口取代，最新公布的规范定义了3.5mm母座转MIDI大5芯母座的接法





无论如何请遵循文章第一点公母头的定义，任何没有标注公母头或者没有标注该接口从哪个方向看进去的电路图，按照第一点去做肯定是正确的。
