华芯微特SWM34-IO速度优化

对比测试了一下IO翻转速度在各种函数调用的情况下的差异
CPU运行速度150Mhz,SDRAM开

1. 直接调用翻转函数

while(1)
{
	GPIO_InvBit(GPIOA, PIN0)；
}

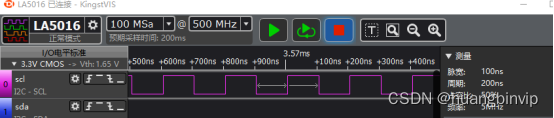

速度大约5Mhz，主要是因为函数调用开销和函数内部的移位和异或操作，增加了指令的运行数量。

void GPIO_InvBit(GPIO_TypeDef * GPIOx, uint32_t n)
{
	GPIOx->ODR ^= (0x01 << n);
}

2 去掉调用开销，优化操作

while(1)
{
	GPIOA->ODR |= (0x01 << PIN0); //set
	GPIOA->ODR &= ~(0x01 << PIN0); //clear
}

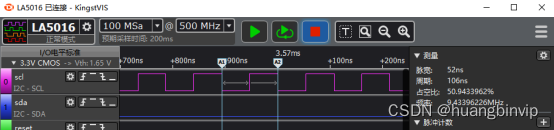

速度能提高到9M左右。
我们发现这个调用，因为有一个或和与的操作，来完成read-modify-write的动作。要完成这个操作，需要先读一下IO的状态，然后修改完成再写会，通用多做了不少工作。
那么有没有类似st等其他芯片一样直接写bit的操作呢？答案是有，查询了一下手册，居然有一个不太注意的地方是可以的，操作虽然和st等其他类似芯片的有差异，但是结果是一致的。
3. 直接bit操作

while(1)
{
	GPIOA->DATAPIN0 = 1; //set
	GPIOA->DATAPIN0 = 0; //clear
}
//这个来自于对下面这个函数的优化
void GPIO_AtomicSetBit(GPIO_TypeDef * GPIOx, uint32_t n)
{
	*(&GPIOx->DATAPIN0 + n) = 1;
}
void GPIO_AtomicClrBit(GPIO_TypeDef * GPIOx, uint32_t n)
{
	*(&GPIOx->DATAPIN0 + n) = 0;
}

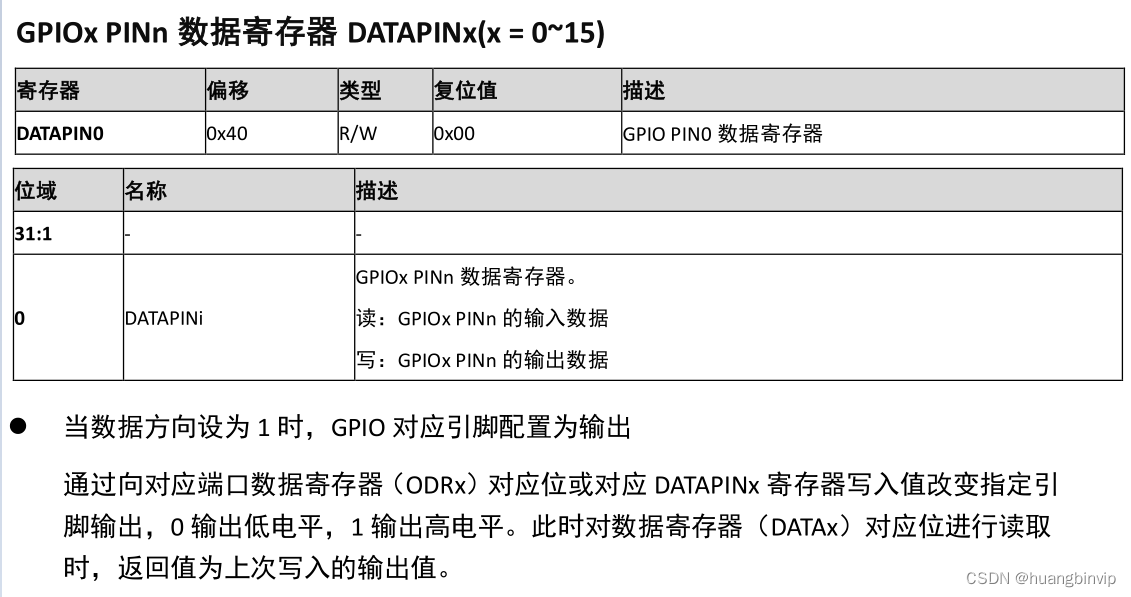

查阅datasheet发现有相关的描述，可以做位操作，虽然和用习惯了的st系列比起来有点不一样，但是结果一样。

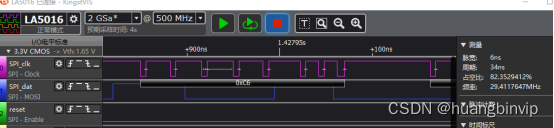

测试优化后的数据，io最高速度已经能到接近30Mhz（我这个是连续输出8bit，有判断语句，非纯粹翻转速度，也是大多应用的情况），估计这也是极限了。

文章为原创，欢迎转载，请注明出处
