模拟ARP报文发送，通过改变拓扑结构，观察报文发送方法以及途径

本文链接：https://blog.youkuaiyun.com/huang_yuqing_/article/details/109738639

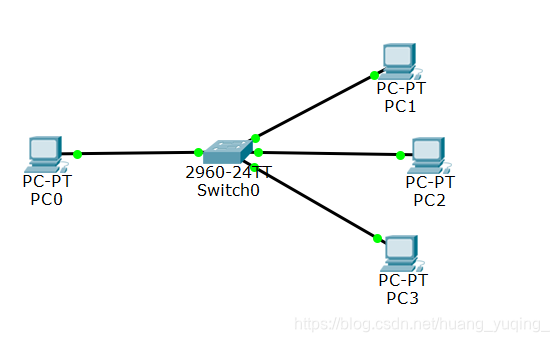

首先创建合适的拓扑结构
在这里插入图片描述

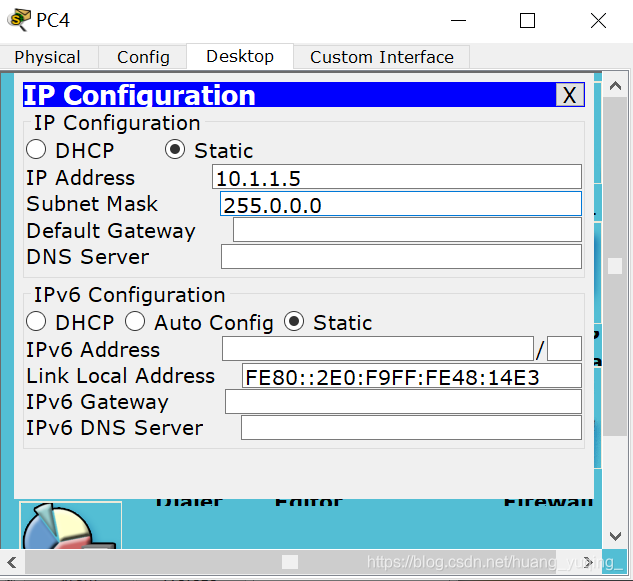

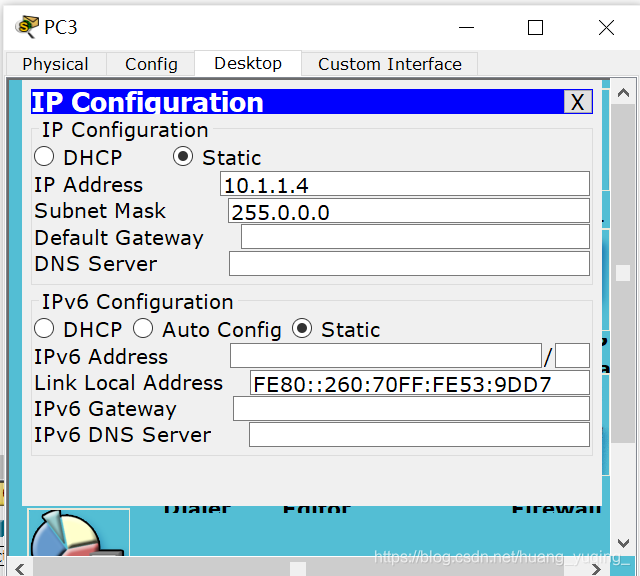

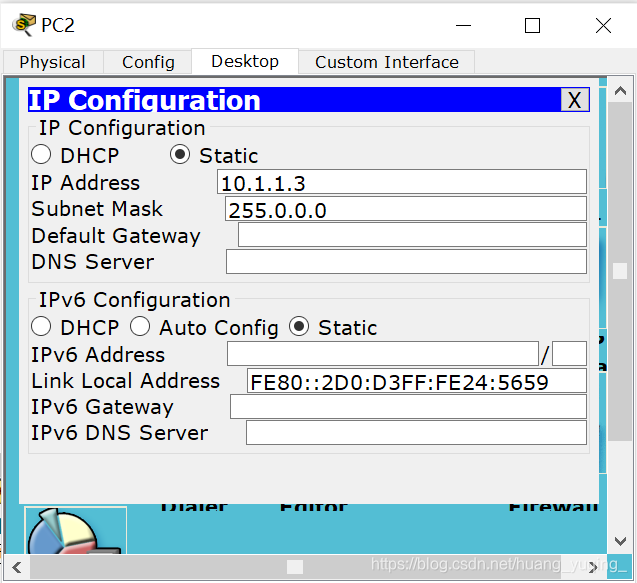

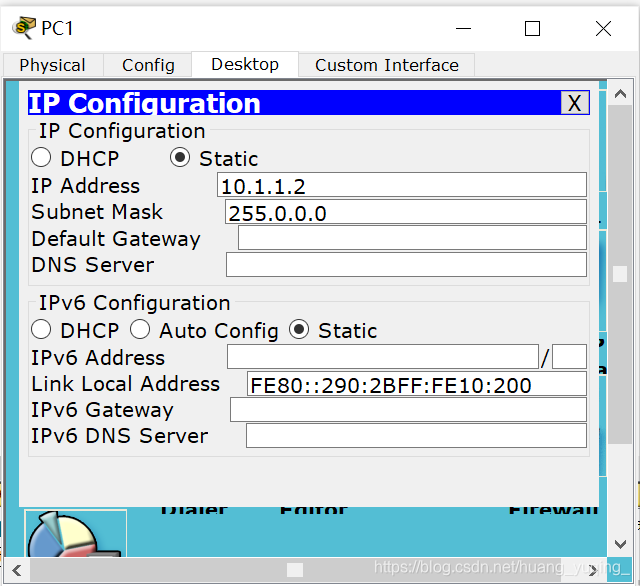

输入各PC端的IP地址

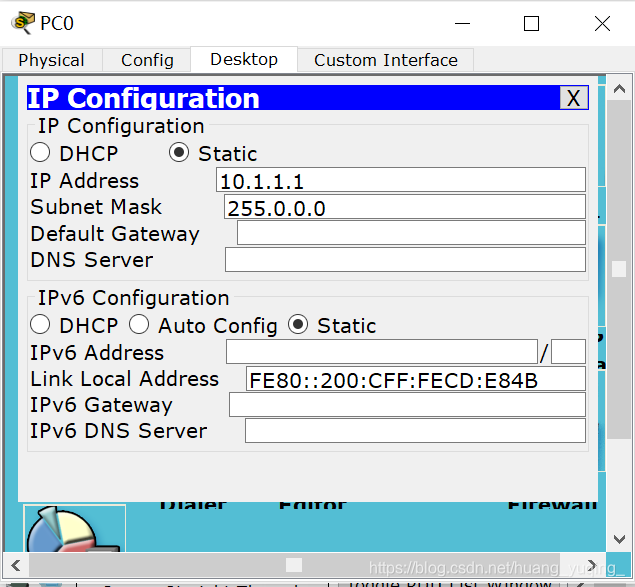

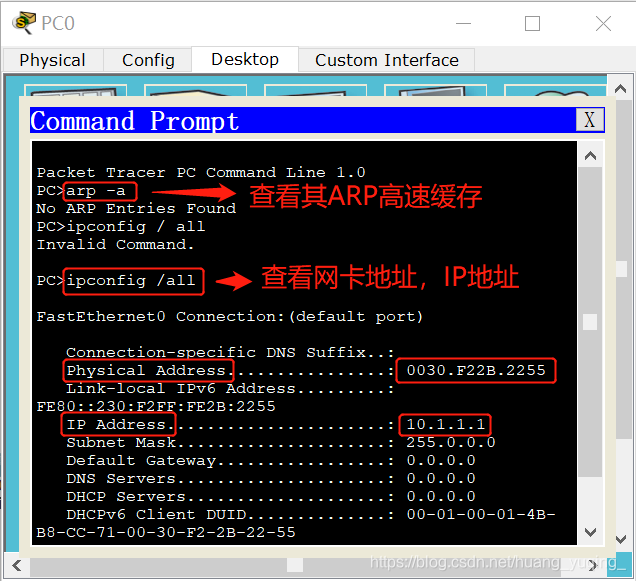

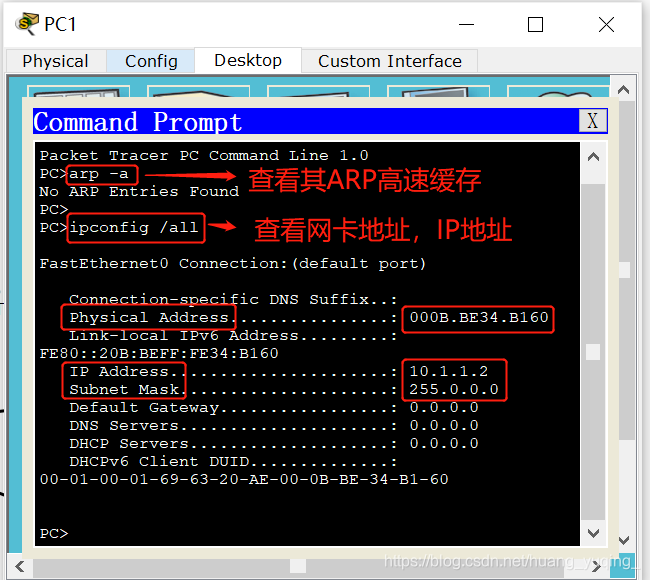

观察PC0的观察窗口，可以看到ARP并没有什么,顺便查看了IP地址：
在这里插入图片描述
查看PC1的观察窗口

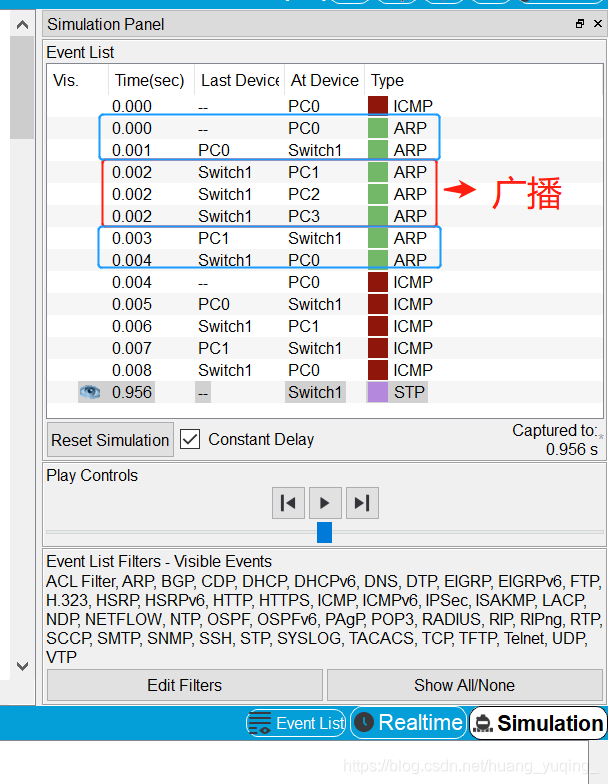

由PC0向PC1传送一个简单文件，观察ARP的运行过程

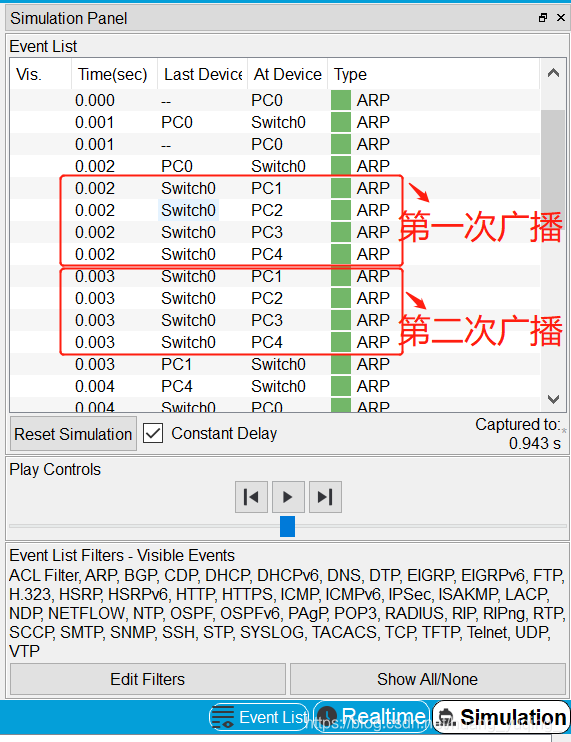

从上图，我们可以观察到：
PC0发送了一个ARP广播报文到交换机，交换机对报文进行了广播，将报文发送到了各个PC端（ARP请求报文是一个广播报文，因此本局域网上所有主机都会收到此ARP请求报文）
PC1接收了交换机传来的报文，并向PC0回应了一个ARP响应报文，（收到ARP请求报文的主机会将自己的IP地址和请求报文中的目的主机IP地址进行对比，当发现自己的IP地址与目的主机地址一致时，收下这个ARP请求报文并向主机发送ARP响应报文；当发现自己的IP地址与目的主机的IP地址不一致时，直接丢弃这个ARP请求报文。）

在这里插入图片描述

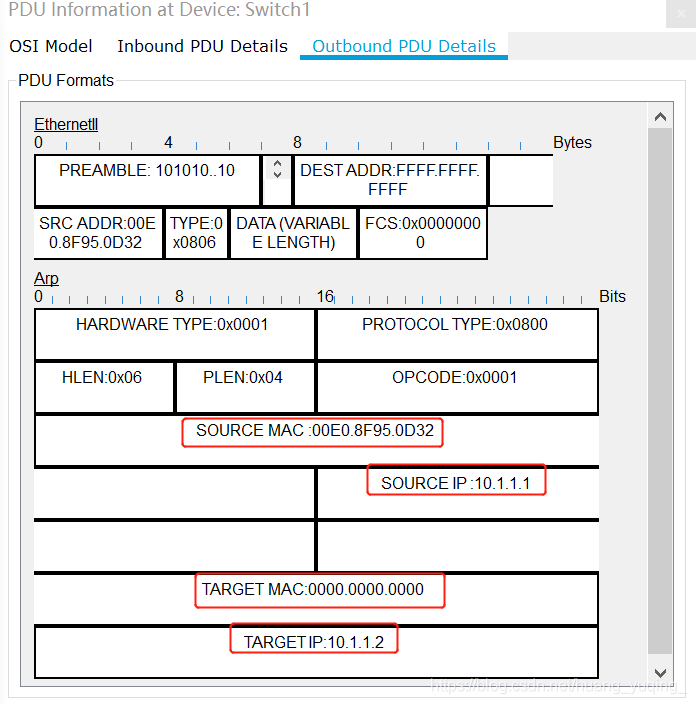

从上图可以看出：
源IP地址：10.1.1.1
源MAC地址：00E0.8F95.0D32
目的IP地址：10.1.1.2
目的MAC地址：目的MAC未知，以零填充
是由PC0向PC1发送的报文

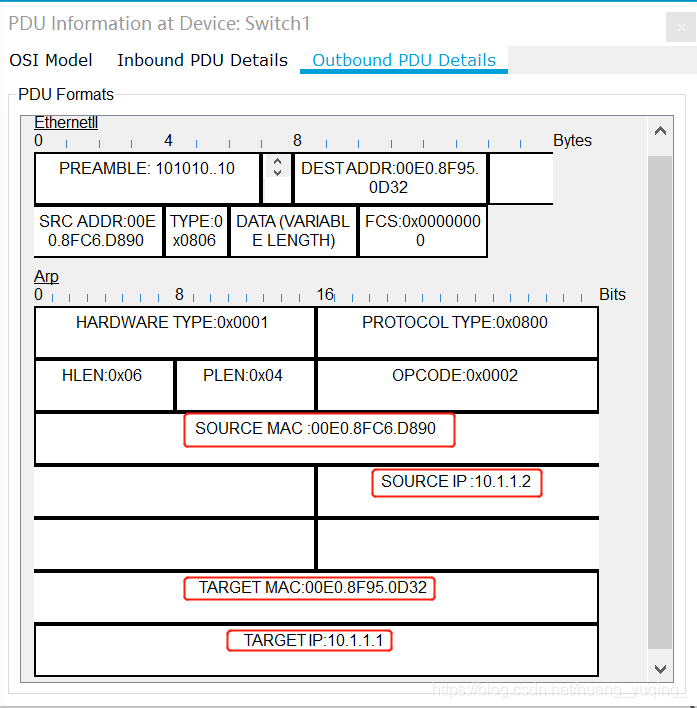

从上图可以看出：
源IP地址：10.1.1.2
源MAC地址：00E0.8FC6.D890
目的IP地址：10.1.1.1
目的MAC地址：00E0.8F95.0D32
是由PC1向PC0发送的报文

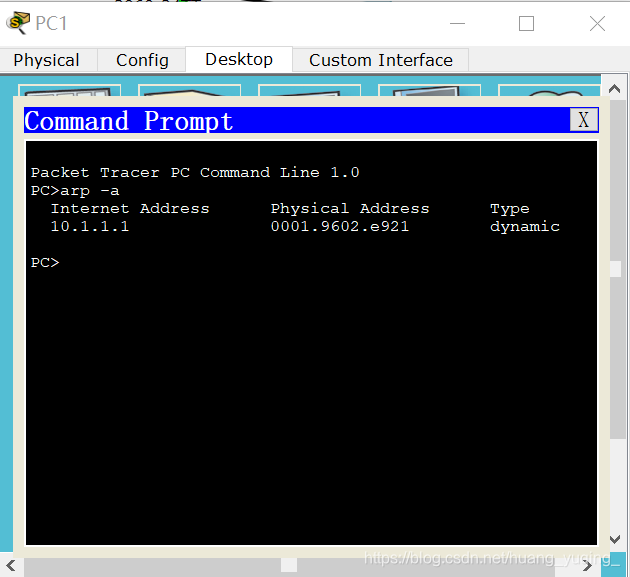

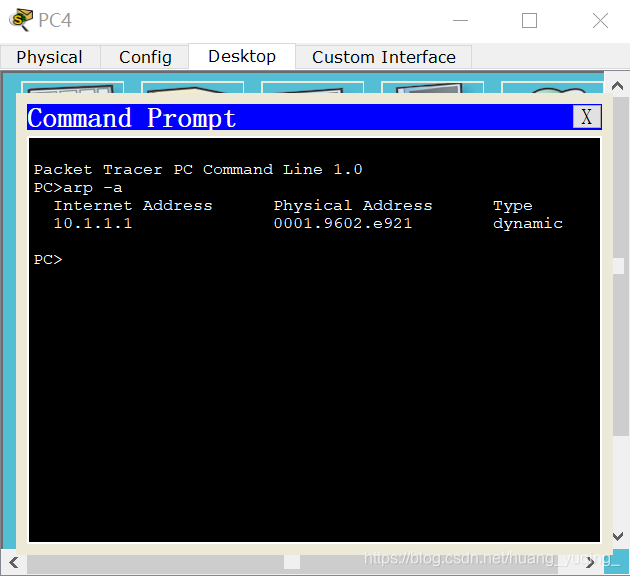

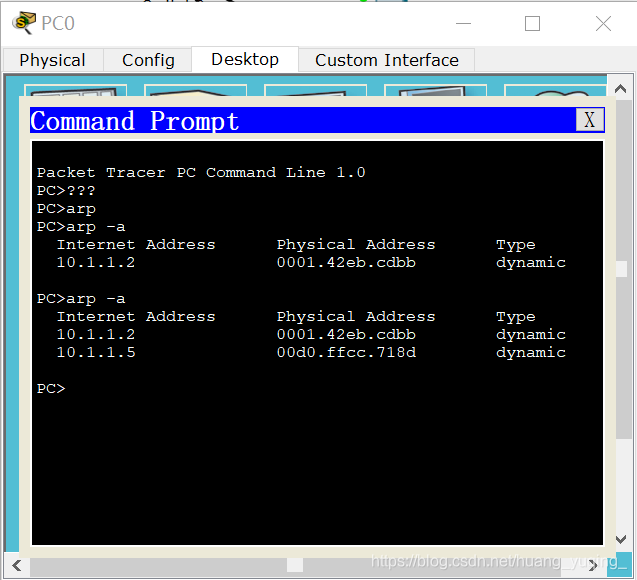

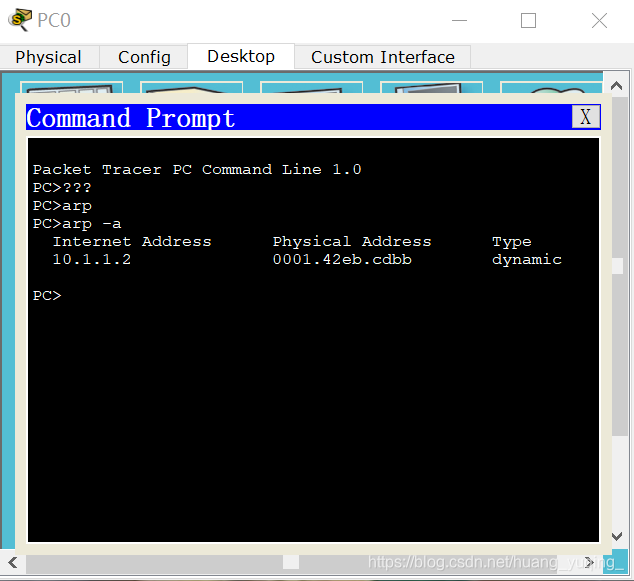

观察PC0与PC1的窗口：
在这里插入图片描述

通过观察窗口，可以观察到PC0和PC1的ARP缓存窗口都已经保存了对方的IP地址和MAC地址的映射关系。
