Cap枚举

Cap指定了线段和路径的开始和结束的描边处理方式，共三种处理方式，默认处理方式是BUTT。
如下：

BUTT 貌似与SQUARE一样
ROUND 线段的开始和结束的是圆形的
SQUARE 线段的开始和结束的是方形的

看图说话，如下图所示
在这里插入图片描述

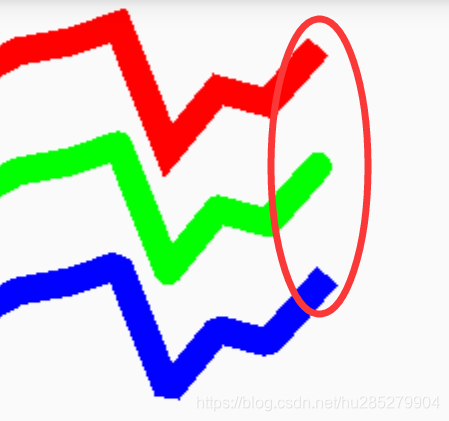

看圈住的部分，线段结尾显示不一样红线为BUTT 绿线为ROUND 蓝线为SQUARE

Join枚举

Join指定了线段和曲线段连接处的描边处理方式，共三种处理方式，默认处理方式是MITER。
如下：

MITER 连接处显示为直角
ROUND 连接处显示为圆角
BRVEL 连接处显示为斜角（感觉被切了一刀）

看图说话，如下图所示
在这里插入图片描述

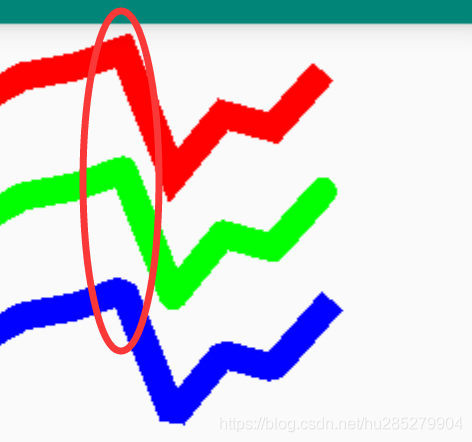

看圈住的部分，每个拐角处显示不一样红线为MITER 绿线为ROUND 蓝线为BRVEL

注意上面所说的都是描边处理，只有在Paint的setStyle为Paint.Style.STROKE和Paint.Style.FILL_AND_STROKE下起作用

示例代码如下：

package com.github.xiaohu409.pathdemo;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.util.AttributeSet;
import android.view.View;

/**
 * 文件名：PathView
 * 描述：
 * 作者：  hutao
 * 日期：  2019/3/21
 * 版本：  v1.0
 */
public class PathView extends View {

    private Paint paint;
    private Path path;

    public PathView(Context context) {
        this(context, null);
    }

    public PathView(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public PathView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init();
    }

    private void init() {
        //创建画笔
        paint = new Paint();
        //设置画笔的填充样式
        paint.setStyle(Paint.Style.STROKE);
        //描边的宽度
        paint.setStrokeWidth(14);
        //创建路径
        path = new Path();
        //设置路径的起始位置
        path.moveTo(10, 10);
        for (int i = 0; i <= 40; i++) {
            //生成路径
            path.lineTo(i * 25, (float) Math.random() * 100);
        }
        paint.setTextSize(100);
        paint.setTextAlign(Paint.Align.RIGHT);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //指定画笔的开始结束描边处理
        paint.setStrokeCap(Paint.Cap.BUTT);
        //指定画笔的连接处的描边处理
        paint.setStrokeJoin(Paint.Join.MITER);
        //指定画笔的颜色
        paint.setColor(Color.RED);
        //画指定路径
        canvas.drawPath(path, paint);
        //设置画板的位移距离
        canvas.translate(0, 60);

        paint.setStrokeCap(Paint.Cap.ROUND);
        paint.setStrokeJoin(Paint.Join.ROUND);
        paint.setColor(Color.GREEN);
        canvas.drawPath(path, paint);
        canvas.translate(0, 60);

        paint.setStrokeCap(Paint.Cap.SQUARE);
        paint.setStrokeJoin(Paint.Join.BEVEL);
        paint.setColor(Color.BLUE);
        canvas.drawPath(path, paint);

        canvas.translate(0, 60);
        canvas.drawTextOnPath("huao", path, 120, 120, paint);
    }
}
