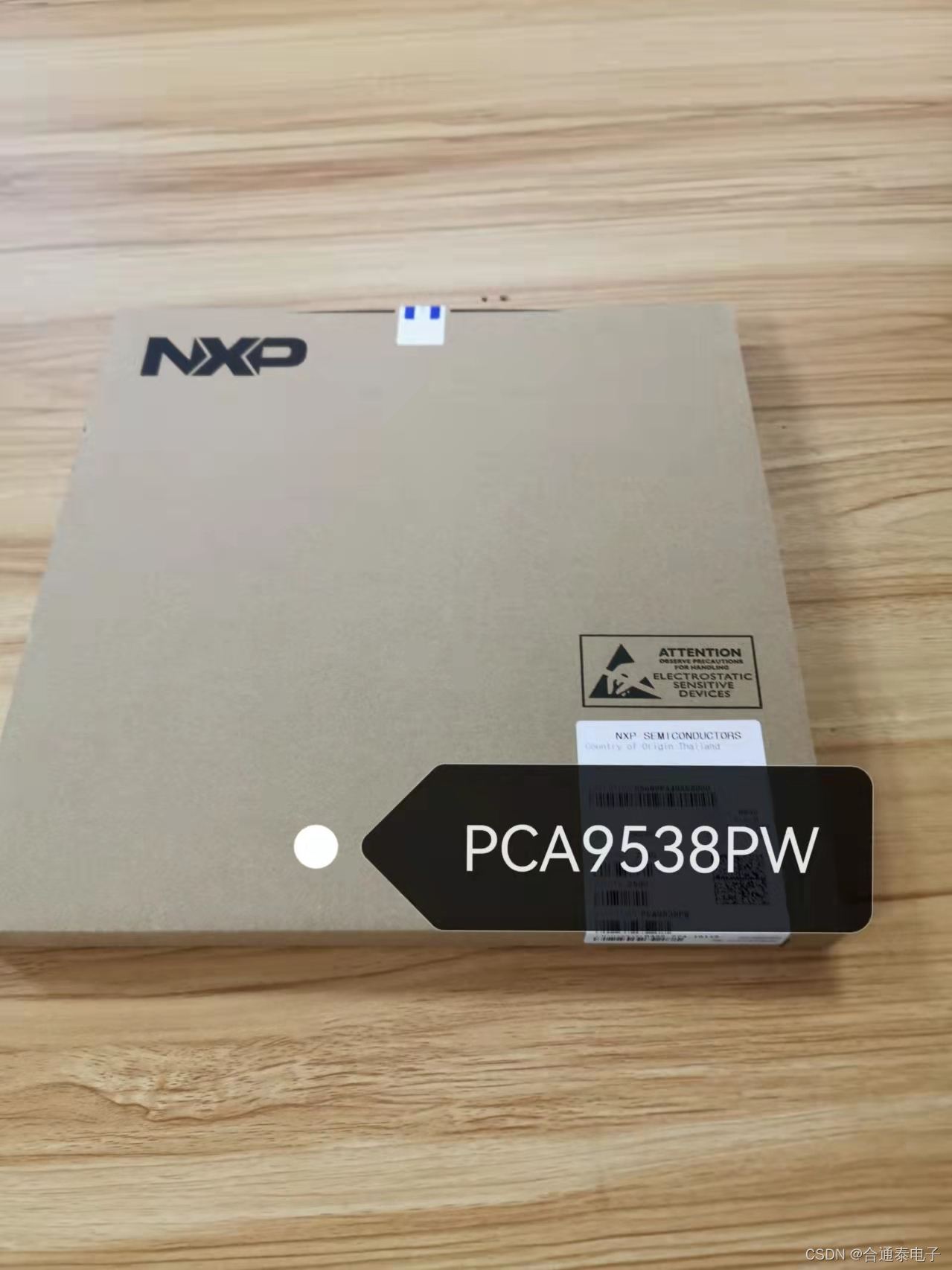

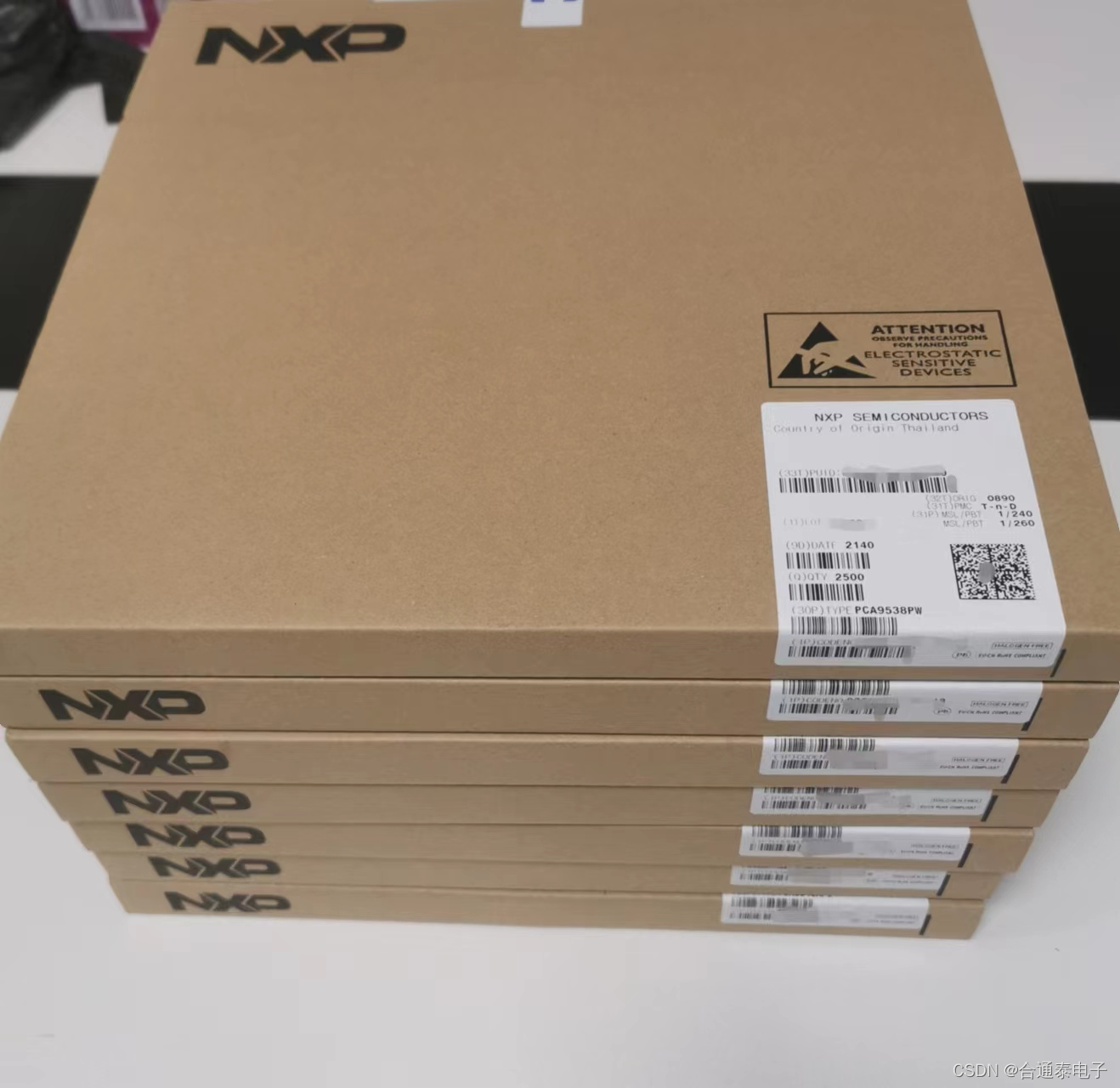

PCA9538PW IO端口扩展器 封装TSSOP16 批次21+

最新推荐文章于 2025-12-05 23:01:11 发布
原创 最新推荐文章于 2025-12-05 23:01:11 发布 · 227 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32

这是一篇关于NXP一级代理商的产品介绍，主要涉及PCA9538PW型号的电子元器件。该元件为TSSOP16封装，符合RoHS标准，适用于全国销售。产品具备工作温度范围广、电源电压适应性强的特点，适用于各种电子设备的组件需求。

 主营产品：nxp一级代理商，深圳nxp一级代理商，nxp代理商，nxp中国总代理商
品牌：NXP
封装：TSSOP16
批次20+
数量6000
RoHS是
产品种类：电子元器件
最小工作温度-20C
工作温度130C
最小电源电压3.5V
电源电压8V
长度8.5mm
宽度9mm
高度：2.4mm
可售卖地：全国
型号：PCA9538PW
