[工具使用]ellisys

工具打开：

1.连接ellisys电源，ellisys Computer接口USB连接电脑，Logic接口与板子出信号的GPIO口连接

工具配置

1.点击"Configure"

2.在打开的Recording options中选择Wireless选项卡

2.选择Wired选项卡​
i.勾选Logic transitions and inputs​
ii.点击Add signal input(Alt+S)添加输入信号的端口（可以重复添加）​
iii.选择输入信号的Logic端口号（0 - 15）​
iv.自定义端口名称​
v.自定义端口颜色

配置完成点击OK​
点击Capture栏中的Start Capture就可以开始捕获了

工具使用

常用的按钮​：
i.Record:开始捕获​
ii.Stop:停止​
iii.Restart:重新开始​
iv.Save & Continue:保存并继续​
b.显示设置​
i.按图所示，WiFi Overview窗口中选择All layers​
ii.Timing窗口中选择WiFi和Logic就可以同时观察空口包和Logic信号了

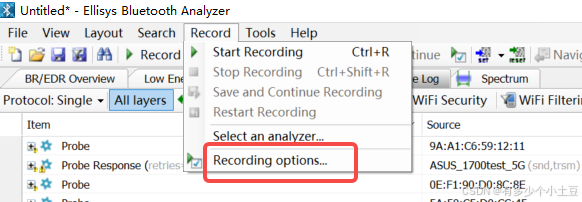

已经开始后重新配置
