Ellisys Bluetooth Vanguard - 软件

软件概述

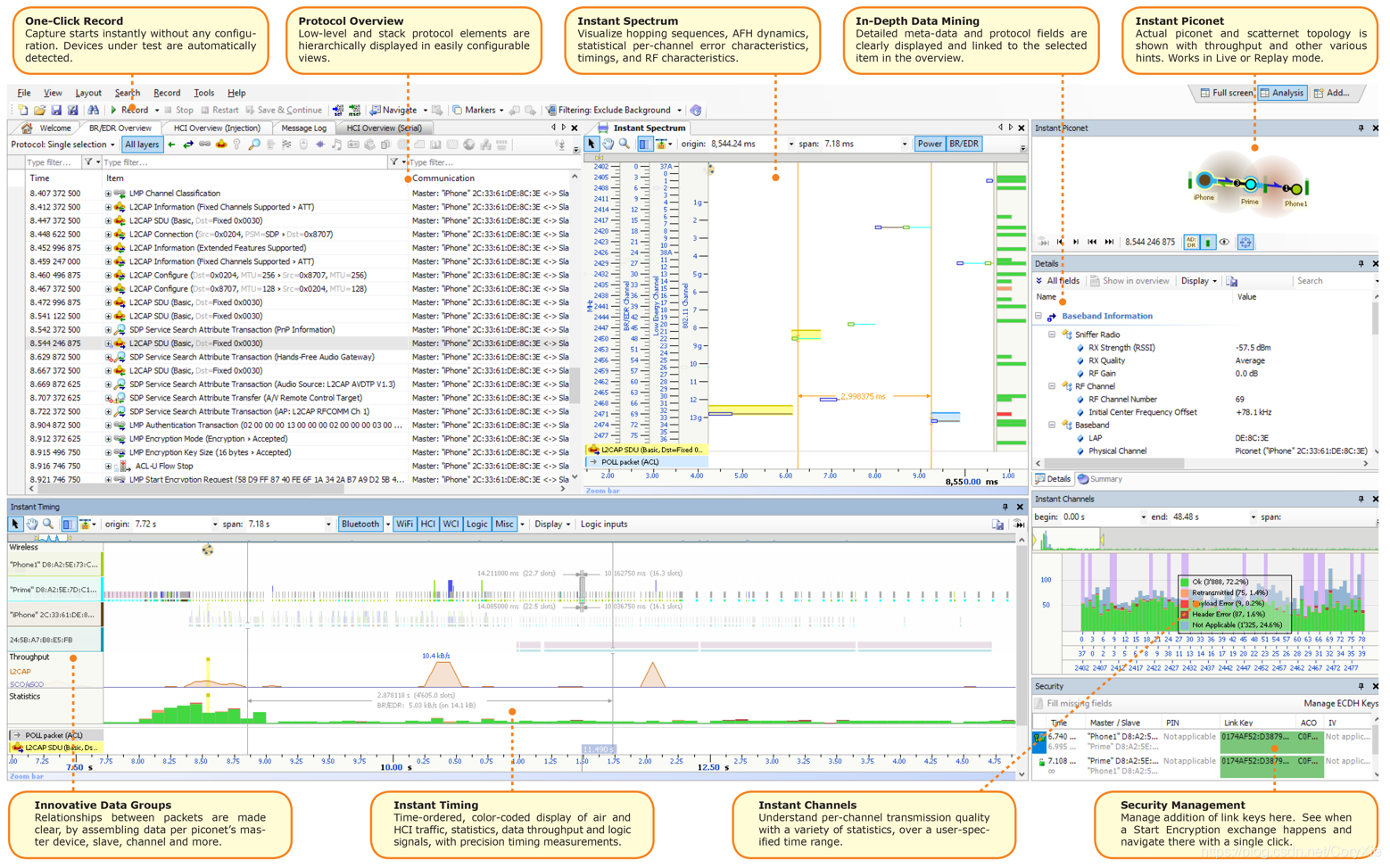

• Ellisys蓝牙分析软件

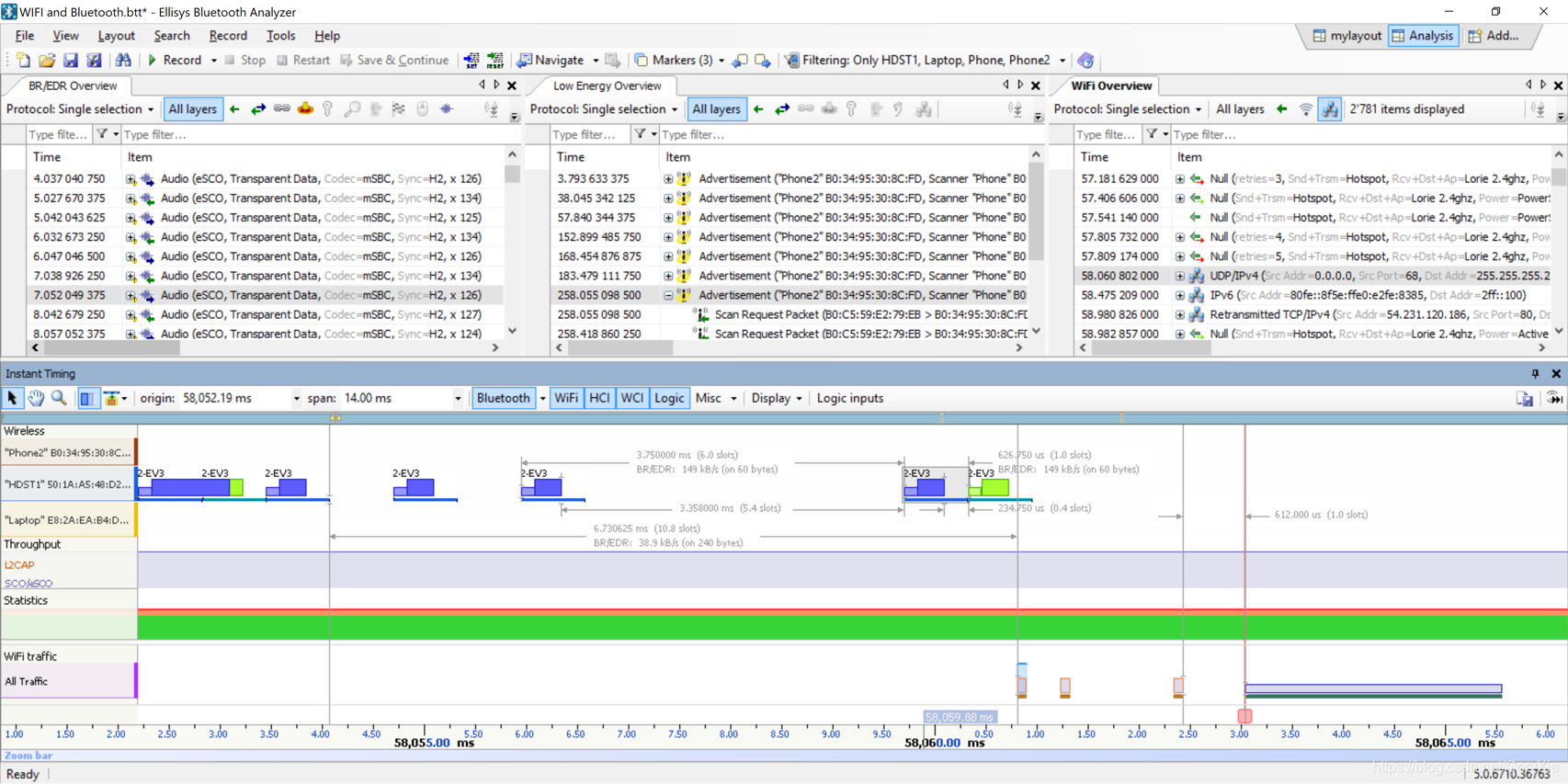

即时时序（Instant Timing）

正如人们所说，时间就是一切，而对于蓝牙，它始终是一个重要的焦点 。 蓝牙规范定义的大量时序参数对系统至关重要。 有效和准确地表征这些时间是很重要的。 硬件和软件时序问题通常是挑战蓝牙工程师的许多互操作性和性能问题的根源。

Instant Timing视图基于公共时间戳显示大量信息，包括蓝牙和Wi-Fi数据包，HCI流量（UART，SPI和USB），常规通信（SWD，I2C，UART和SPI）和逻辑信号。 该方法提供完整的信息展示，包括各种数据吞吐量和数据包传输的统计信息。 提供了几种手动和自动的时序分析功能。

• Ellisys即时时序

即时吞吐量（Instant Throughput）

了解设备的数据吞吐量性能是无线工程师的常见任务。 这些指标是Instant Throughput视图的字段，它按照设备，L2CAP或SCO / eSCO通道，以及Wi-Fi通信来提供吞吐量。 方便的统计覆盖提供关于各种传输低效率可能如何影响吞吐量的信息，例如分组重传。

• Ellisys即时吞吐量

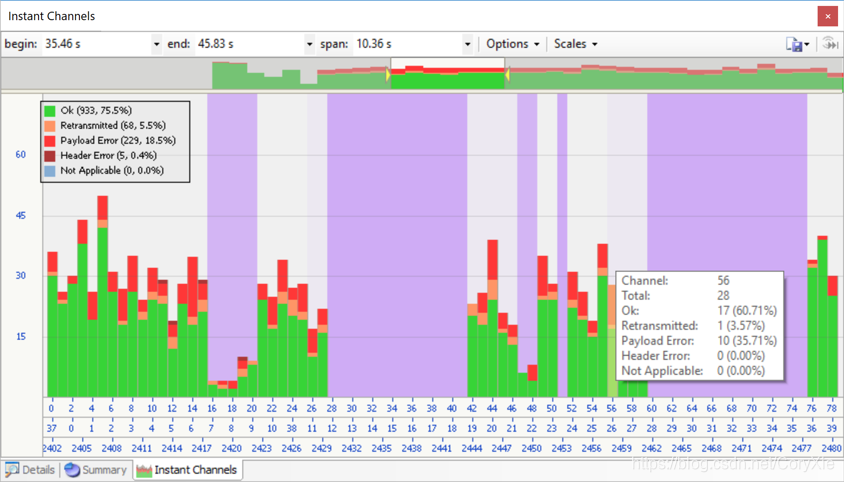

即时频道（Instant Channels）

Instant Channels功能提供易于理解的各种每通道传输特性的可视化和统计分析 ，包括数据包重传，报头错误和有效负载错误。 该信息可用于了解蓝牙设备正在频谱中通信的位置，以及它们正在避免的频谱区域（信道），通常是由于外部干扰。 此信息在整个捕获期间提供，并且可以配置为表征附近的所有设备或特定设备。

• Ellisys即时频道

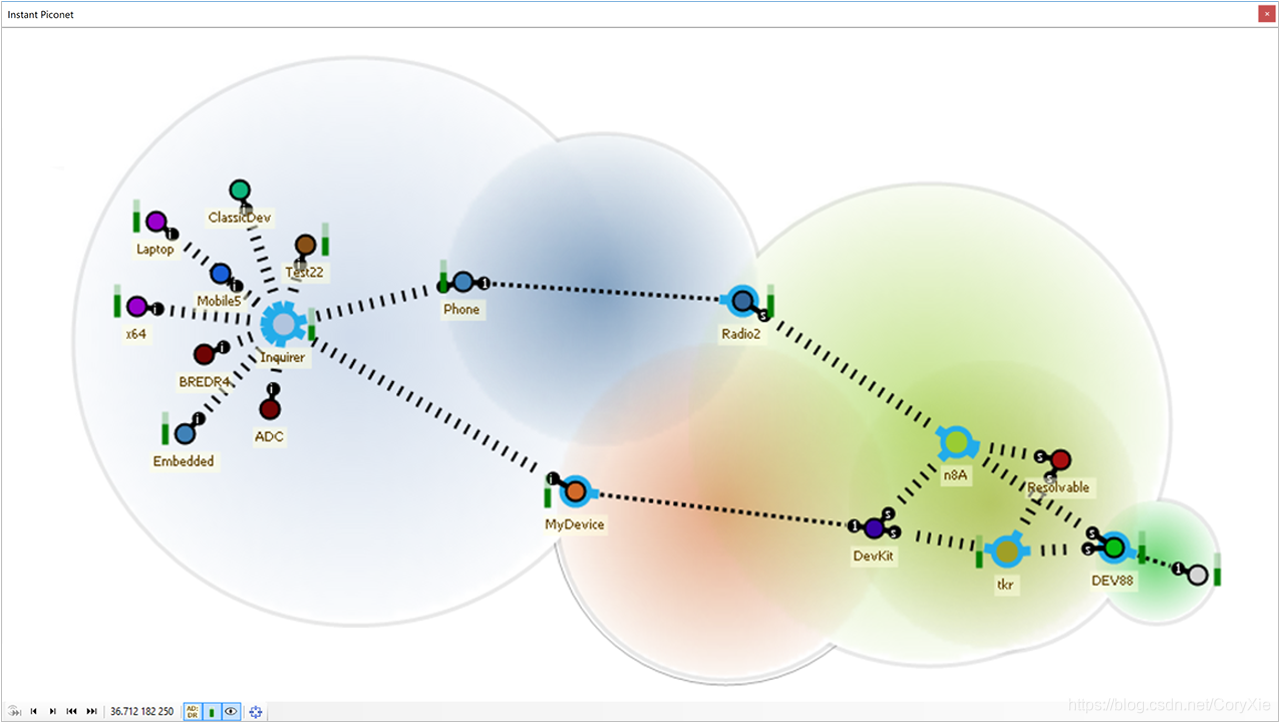

即时Piconet（Instant Piconet）

蓝牙技术在消费者中非常受欢迎，并且不断发展为新的应用和市场，导致更复杂的用例。 支持这些新用例的唯一方法是创建更复杂的拓扑，例如，Mesh Networking。

调试复杂拓扑一直是一项艰巨的任务，但Bluetooth Vanguard能够通过其强大的宽带射频能够捕获来自任何设备 （包括最复杂的拓扑）的任何流量来完成任务。 Instant Piconet视图可帮助开发人员在捕获时实时显示其拓扑结构，还提供播放功能，显示拓扑更改的逐步演变。

• Ellisys即时Piconet

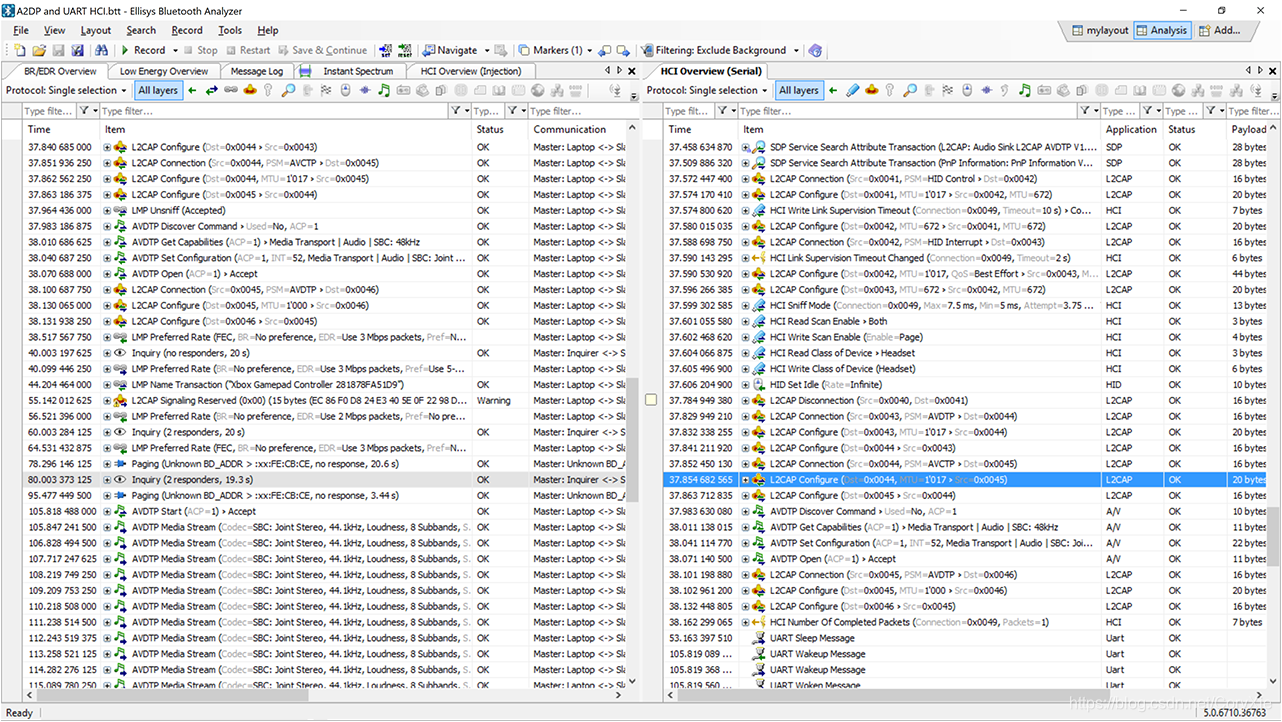

HCI分析[专业]（HCI Analysis [PRO]）

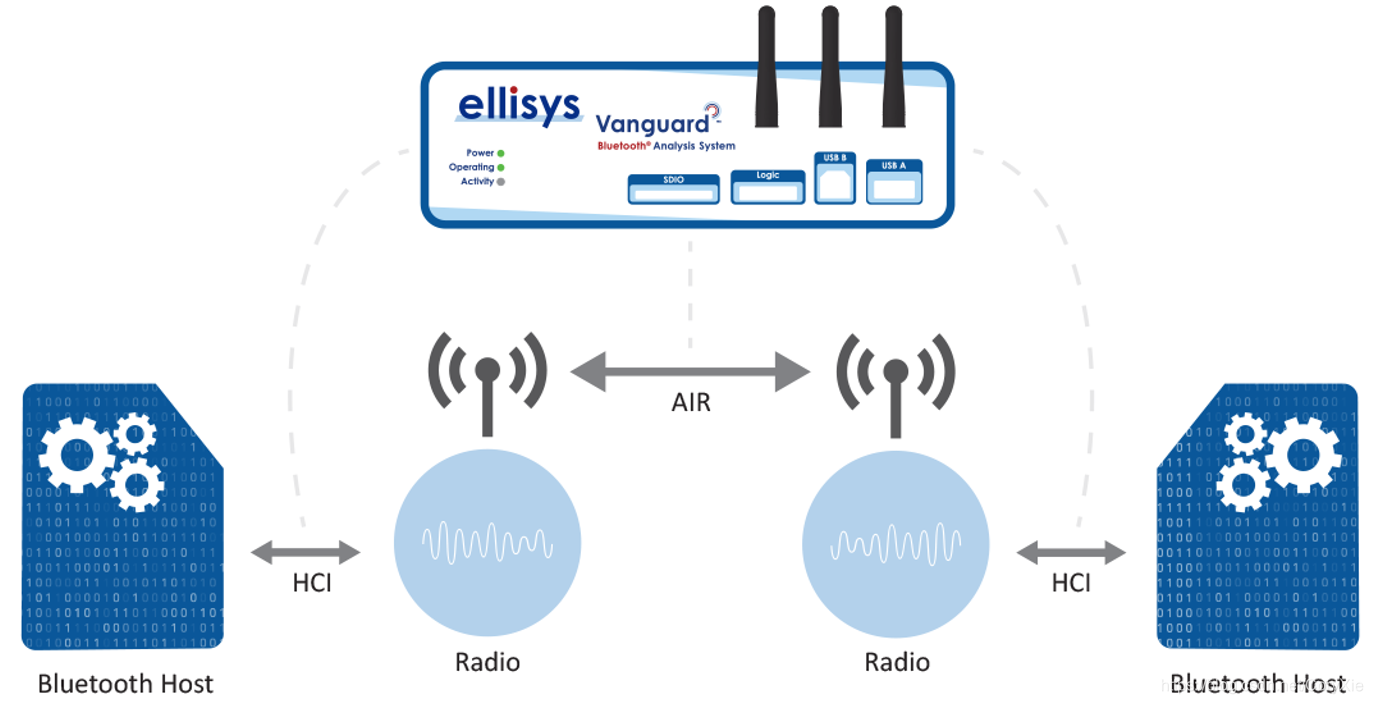

无线流量是蓝牙工程师调试信息的主要元素，但主机控制器接口（HCI）流量可以是获得特定情况的清晰完整图像的同等重要的信息补充。 Bluetooth Vanguard支持通过USB，UART和SPI捕获HCI传输。 HCI流量与无线流量和其他有线流同时捕获，使用相同的精确时钟进行完美同步和时序分析，并以各种格式进行解码和显示。

• Ellisys Concurrent HCI Capture


在使用实现新一代安全功能的设备（例如安全简单配对（SSP）或安全连接（SC））时，HCI捕获也是一个非常方便的功能。 Ellisys分析软件自动提取通过HCI交换的任何链接密钥，并使用它来解密无线流量，所有这些都无需任何用户交互。

另一种常见的调试应用涉及无线和HCI的音频流比较。 这些流可以实时播放，导出到WAV，循环播放，并以其他方式仔细检查质量和性能的差异，从而帮助蓝牙工程师解决堆栈或共存问题。

• Ellisys HCI设置

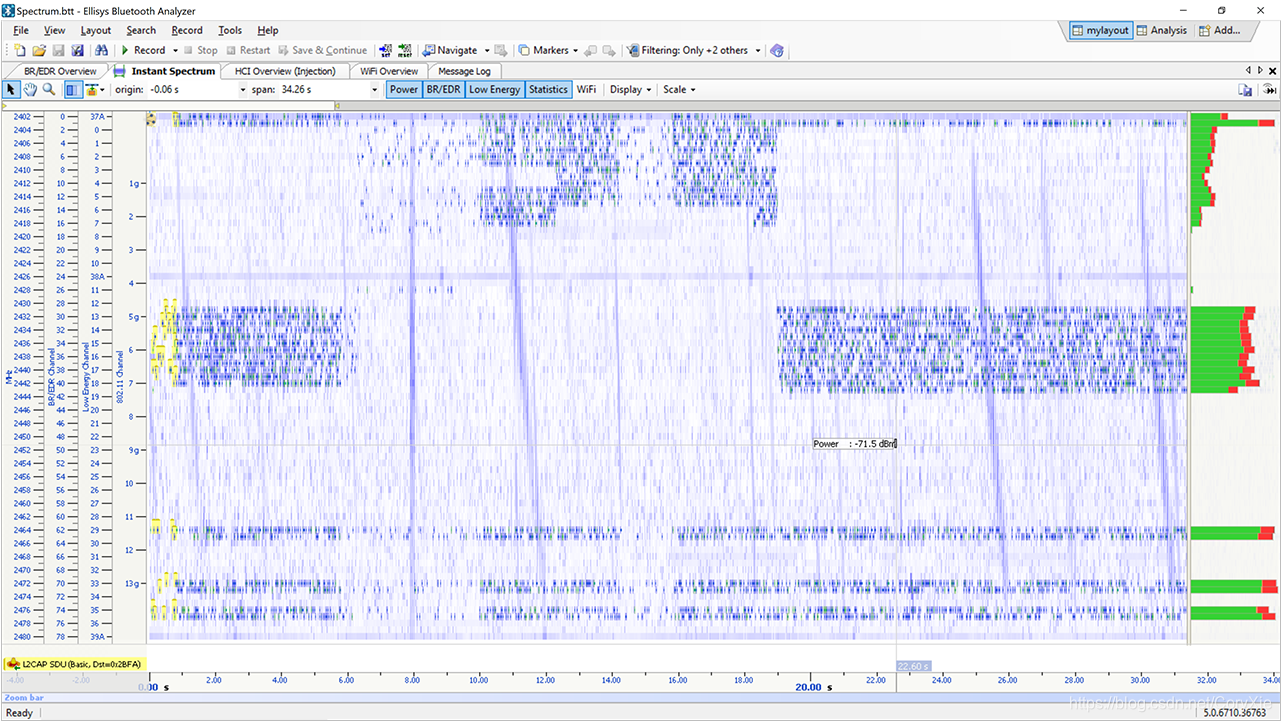

频谱分析[专业]（Spectrum Analysis [PRO]）

Vanguard提供的Instant Spectrum功能可在蓝牙运行的繁忙和无需许可的2.4GHz ISM频段中显示原始RF频谱信息。 此功能是Ellisys的另一项创新。 该频段的其他用户包括Wi-Fi，LTE，ZigBee，ANT，微波炉以及广泛的其他专有和商业技术。 这些用户可能并且确实相互干扰，并且通常需要更好地了解无线环境 。

捕获原始RF频谱是表征和调试共存问题，RF属性和底层RF操作的理想工具。 使用立交（flyovers）的绝对值和使用颜色渐变显示所有发射器的信号强度（RSSI）。 可配置的分辨率最高可达1微秒。 该原始RF信息与捕获的蓝牙和Wi-Fi数据包同步显示。 信道避免模式（自适应跳频行为）被覆盖，使得能够敏锐地理解任何给定蓝牙链路遇到的瞬时RF挑战的复杂性。

分组错误，重传和报头错误，以及任何给定链路采用的自适应跳频（AFH），都各自在视觉上和统计上得以表征。 提供各种方法以允许定时测量。

• Ellisys Instant Spectrum

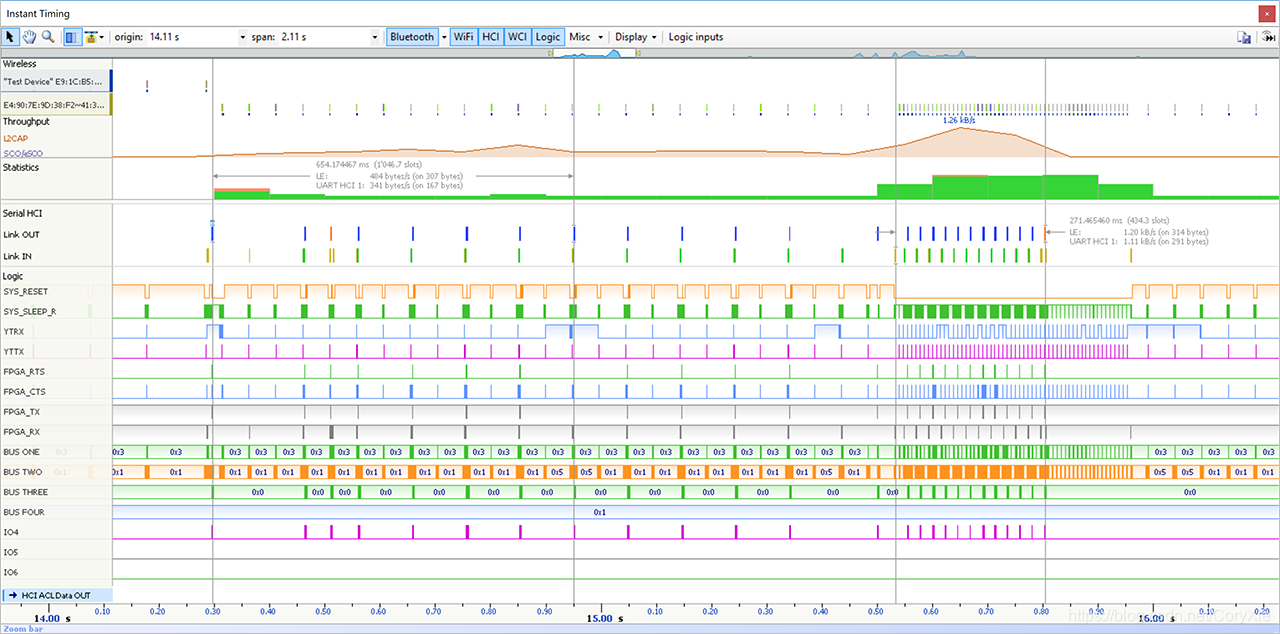

逻辑分析[专业]（Logic Analysis [PRO]）

逻辑分析功能允许捕获外部逻辑信号，与无线，HCI和所有其他流量同步。 支持任何数字信号，包括通用I/O（GPIO）或专用引脚，如TX/RX Active。 此功能的众多应用之一是通过使用诸如比较器之类的专用硬件来确定是否超过了关键阈值，从而跟踪设备在各种状态下的功耗。

这些信号以5纳秒的精度予以可视化，并与Ellisys软件强大的Instant Timing视图中的其他捕获流进行比较。

• Ellisys逻辑分析

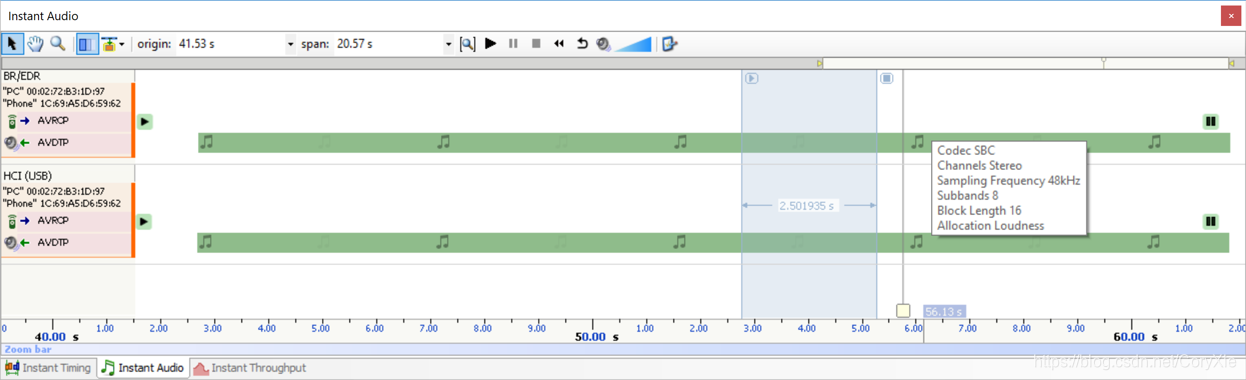

集成音频分析（Integrated Audio Analysis）

Ellisys分析软件包括集成音频分析。 捕获期间， 任何捕获的音频流都可以快速轻松地播放 ，甚至是现场播放 。 可以方便地输出到WAV。 关联音频流中的缺陷很容易与根本原因源相关联，例如重传问题，干扰，拓扑变化或协议栈问题。

通过HCI或音频I2S输入[PRO]捕获的音频也可以播放，与无线音频流完美同步。 这使得能够表征完整的音频链，从提供给源射频芯片的未压缩音频到无线传输的音频，以及由接收器射频芯片接收的解码音频。

• Ellisys音频分析

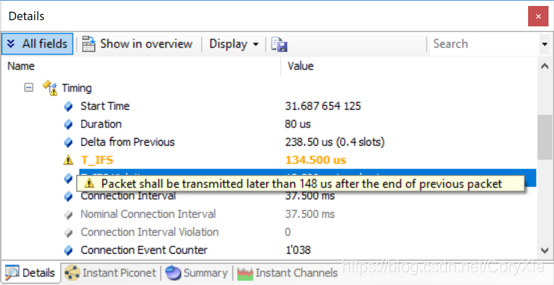

错误检测（Errors Detection）

分析仪软件会警告用户检测到有线和无线捕获的各种错误。 物理，协议和配置文件层错误（包括数据包和事务错误）会自动突出显示，而无需搜索捕获。 错误在颜色编码系统上突出显示，以指示错误的相对严重性，在每个协议概述的专用状态列中进行汇总，并在详细信息视图中进行描述，或在概述中使用弹出消息进行描述。 指示的错误包括不完整的有效载荷，丢失或不正确的字段值，中心频率违规，时序违规，丢失响应和CRC错误。

• 错误检测


自动和长期捕获（Automated and Long-Term Capture）

存在各种用户应用程序，其需要以自动方式使用分析器，通常在执行各种任务的用户定义的软件应用程序的控制下。 这些应用程序可能包括长期测试环境，将分析仪集成到移动平台以及其他使用模型。

由于Ellisys Digital Radio提供的易用性和强大性，Bluetooth Vanguard是这些任务的理想选择。 分析仪可以通过简单但功能强大的远程控制API （应用程序编程接口）进行控制，以编程方式启动/停止/保存捕获并提取可用于各种目的的特定捕获信息，包括进行/不进行测试，所有这些都无需任何手动操作。

独特的分段功能可与API无缝协作，实现极长时间的捕获，将捕获分段为更小，更易于管理的切片，同时保持从一个捕获到另一个捕获的拓扑和上下文信息。
