EAPOL四次握手流程

协议

802.11i

功能

作用：派生和交换两组密钥
密钥包括ptk加解密单播数据，由用户设置的pmk扩展（在setwork的时候通过pasapharse生成）
gtk加密解组播数据，由gmk派生而来（由ap决定）

//gtk安全角度考虑：因同一个ap和所有sta使用共同的gtk，有sta中途离场时AP和剩下的STA之间最好更换一个新的GTK

数据帧格式

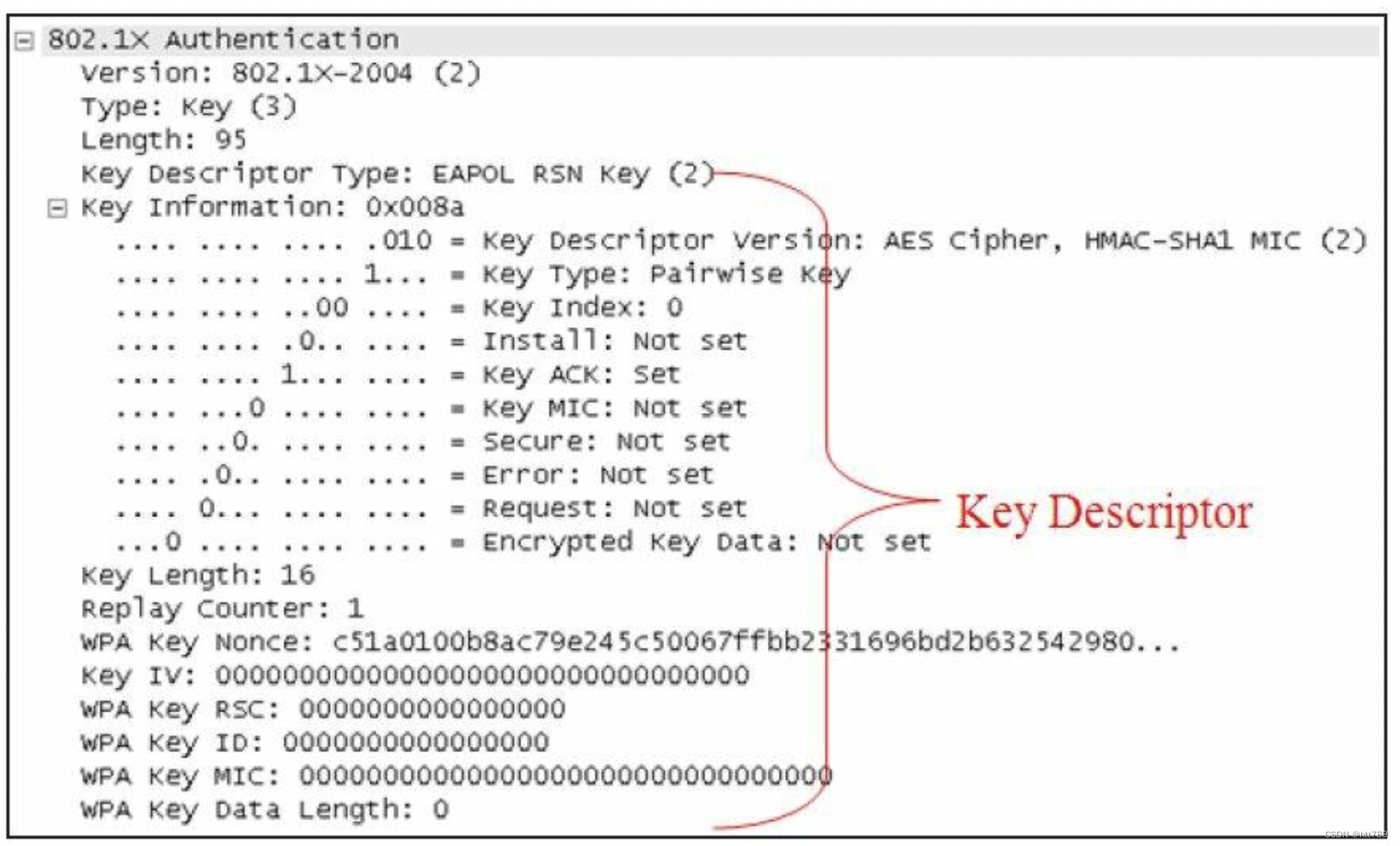

以message A举例

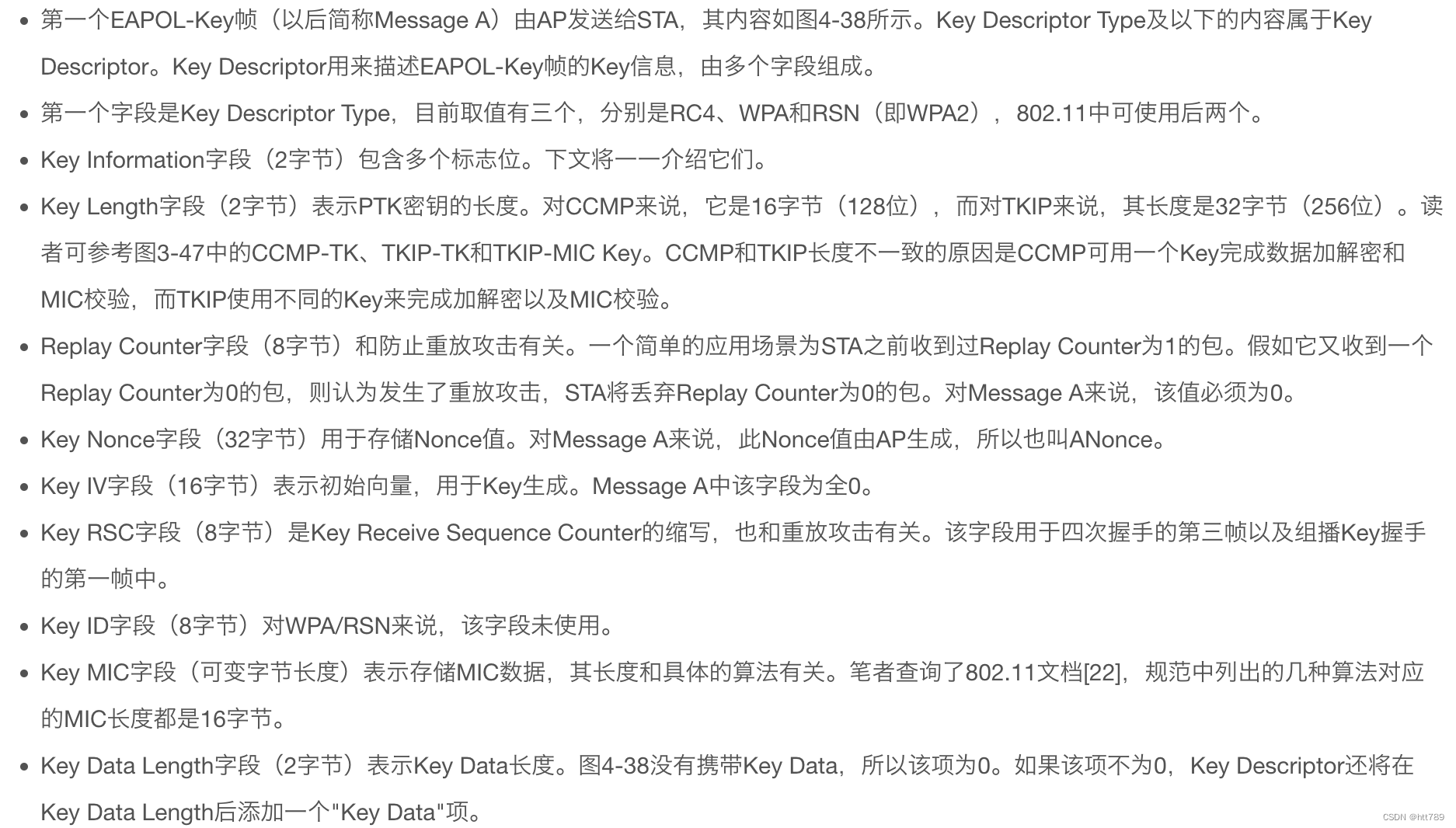

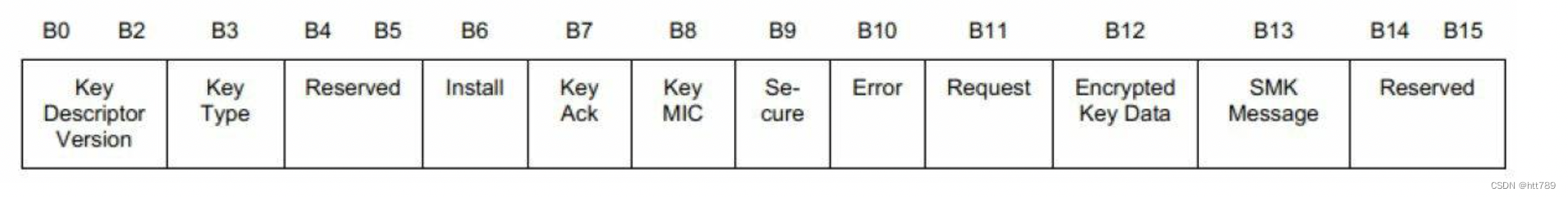

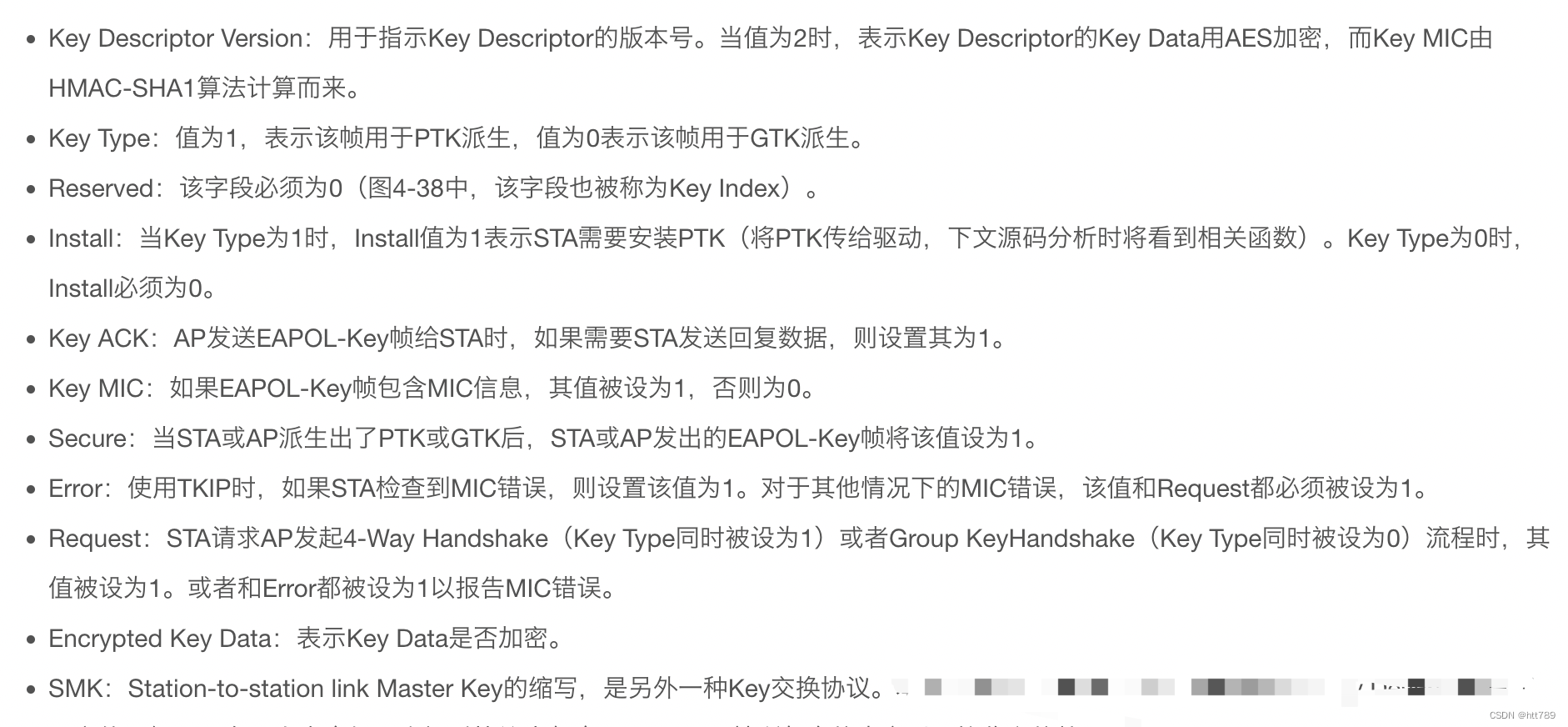

keyinfo字段详解

四次握手流程

交互过程主要是为了派生密钥和安装
前两帧用于密钥的交换和派生：
STA收到Message A的处理逻辑如下：
生成一个Nonce，也叫SNonce。
派生PTK。
构造第二个EAPOL-Key帧，称为Message B

AP收到Message B的处理如下：
派生PTK。
检查Message B的MIC值是否正确。如果发现MIC错误，则丢弃（而且是silently）MessageB。

后两帧主要用于密钥安装
STA收到Message C的处理如下。
检查Replay Counter，计算MIC以及利用自己的PTK解密Key Data以获取RSN IE。

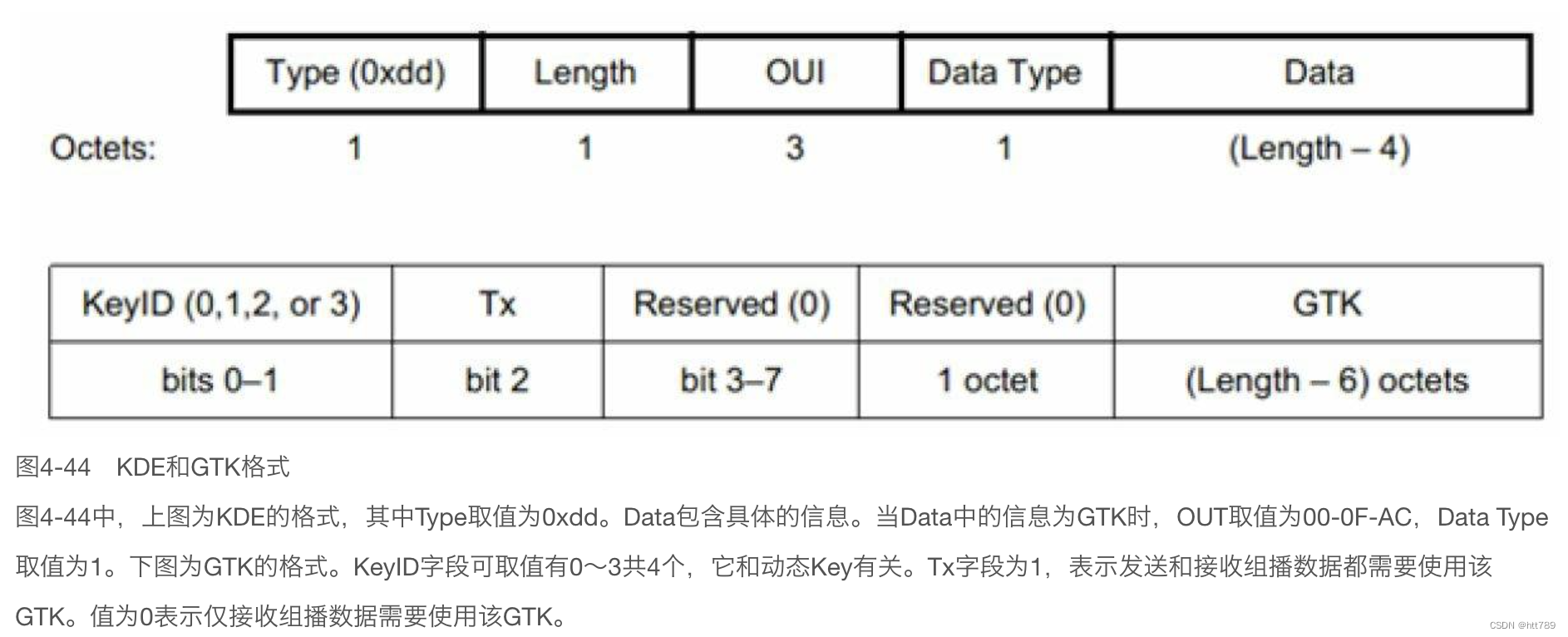

如果Message C包含GTK信息，则取出GTK。注意，GTK以及和Key相关的信息存储在KDE（Key Data Element）的IE中。关于KDE和GTK的格式，请读者继续阅读下文。
构造并发送最后一个EAPOL-Key帧，称为Message D。
为Driver安装PTK。

AP收到Message D的处理如下。
再次计算MIC，如果正确则为driver安装PTK。
更新Replay Counter，如果以后需要更新Key，则使用一个不同的Replay Counter。

数据帧日志解析

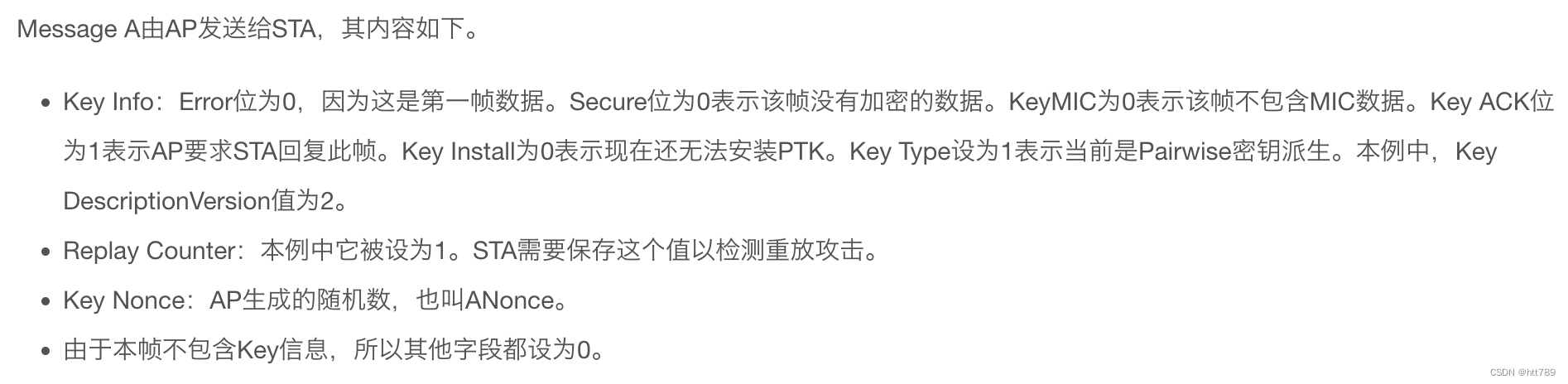

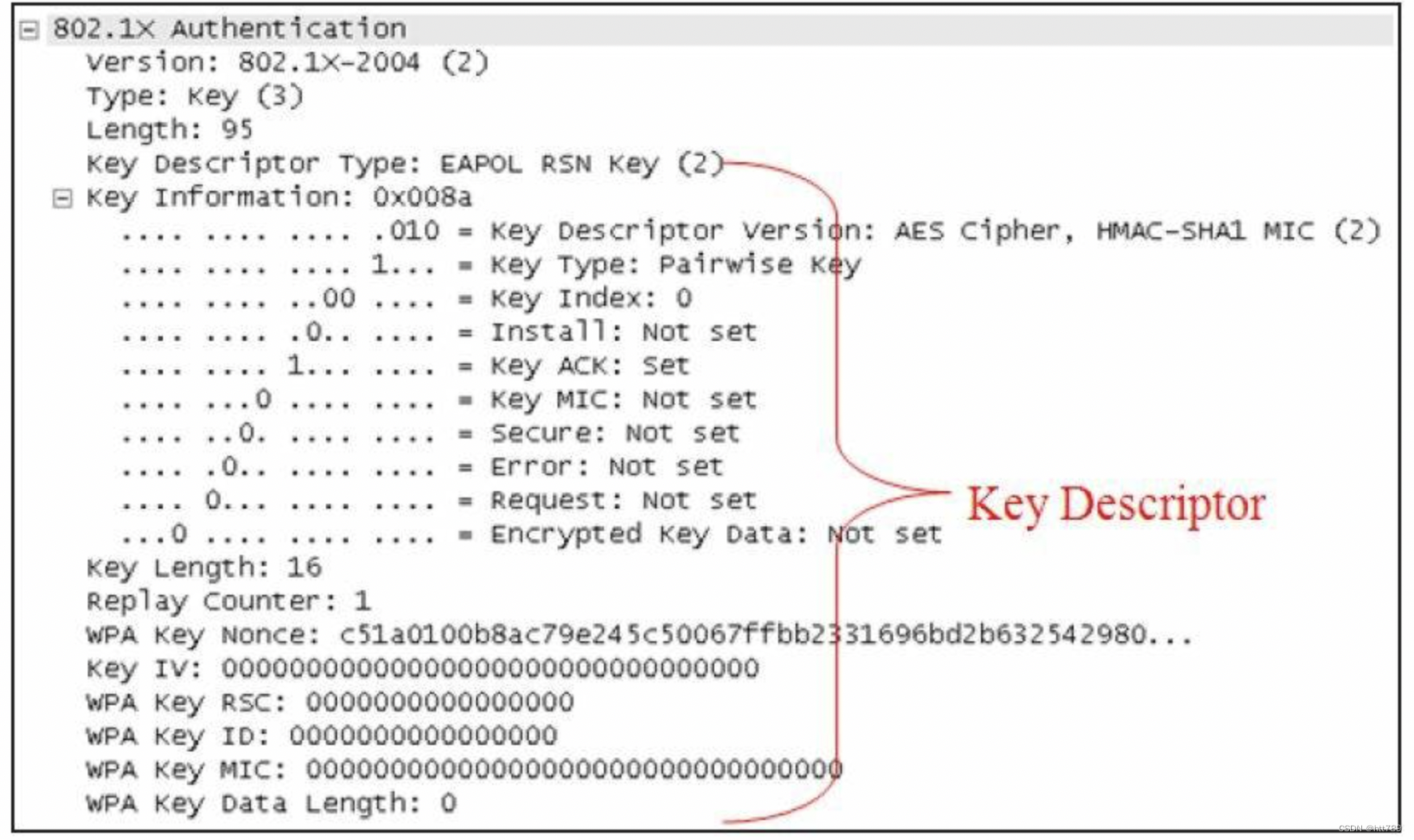

message A

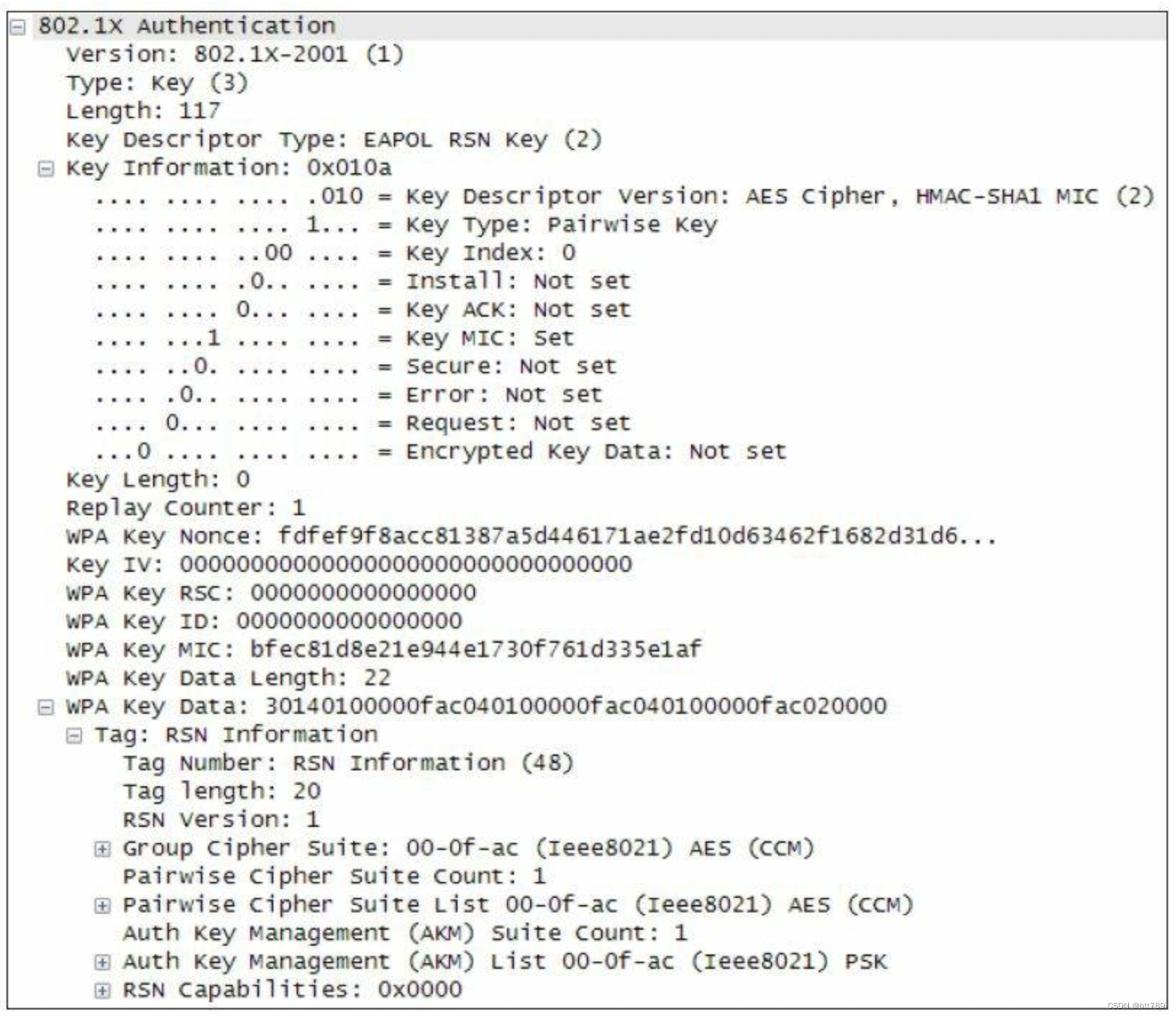

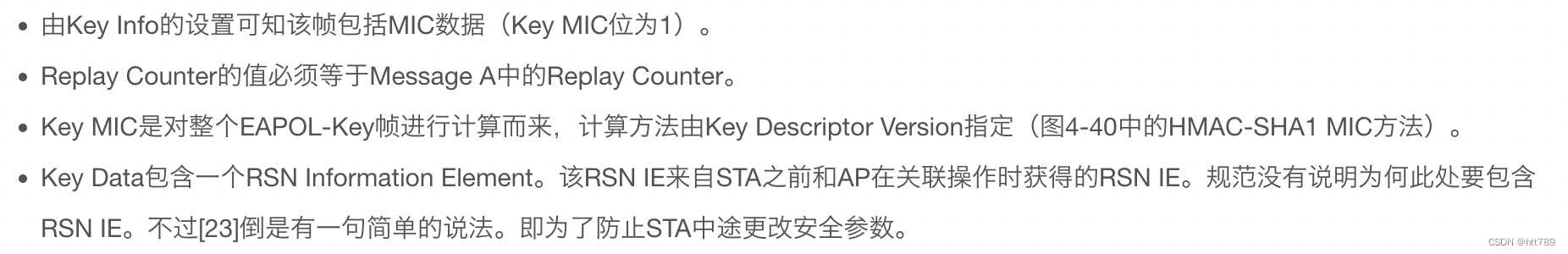

message B

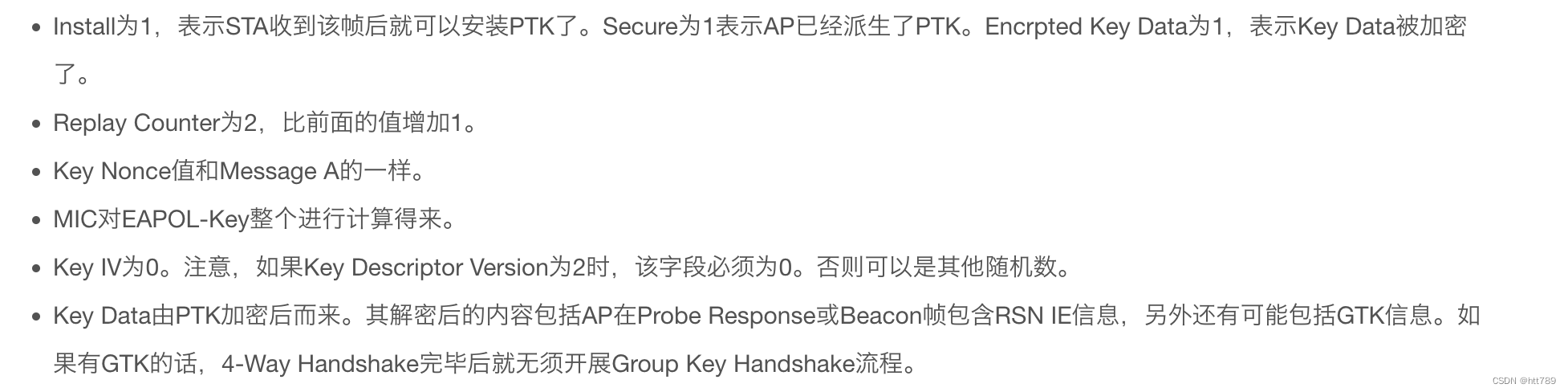

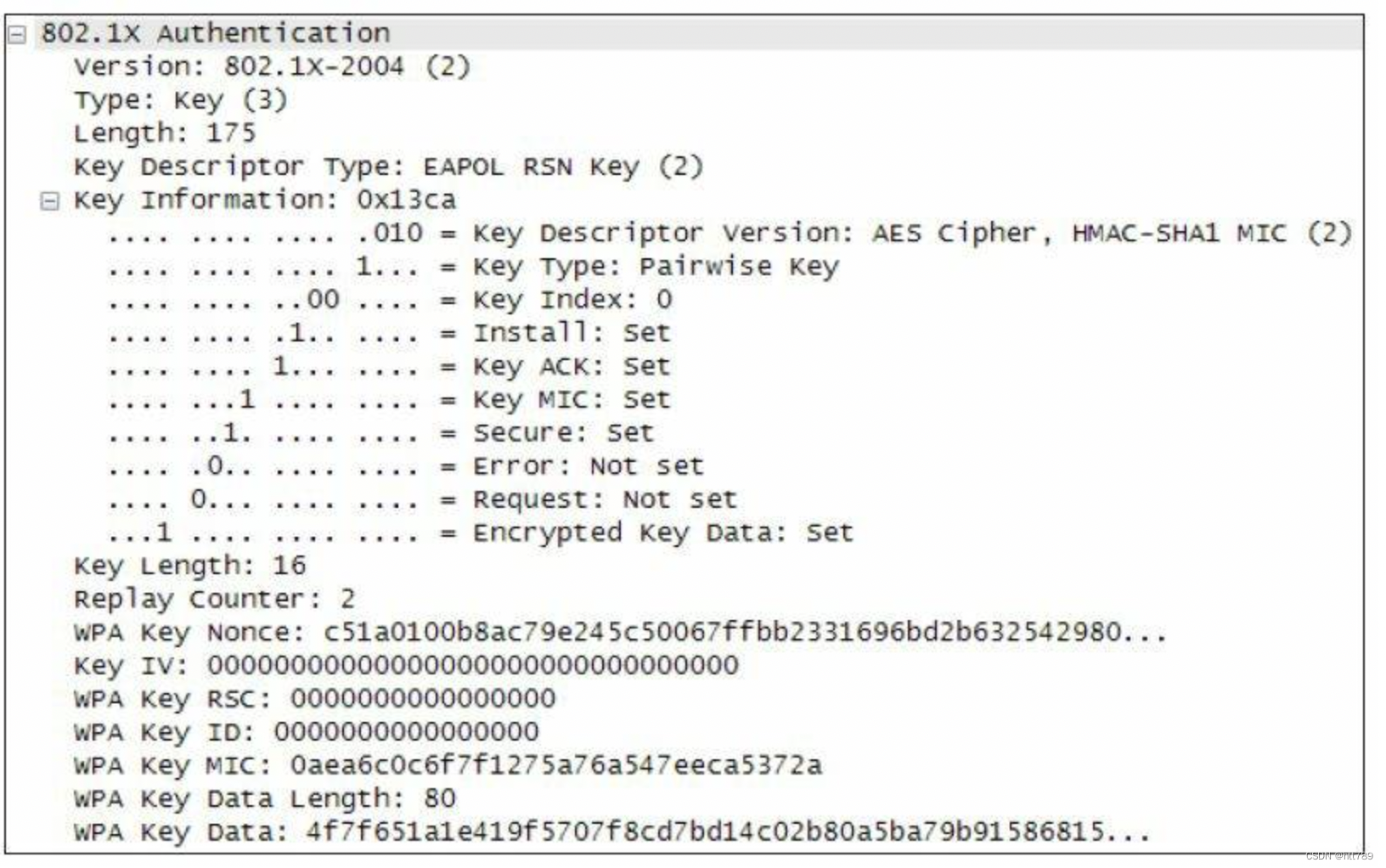

message C

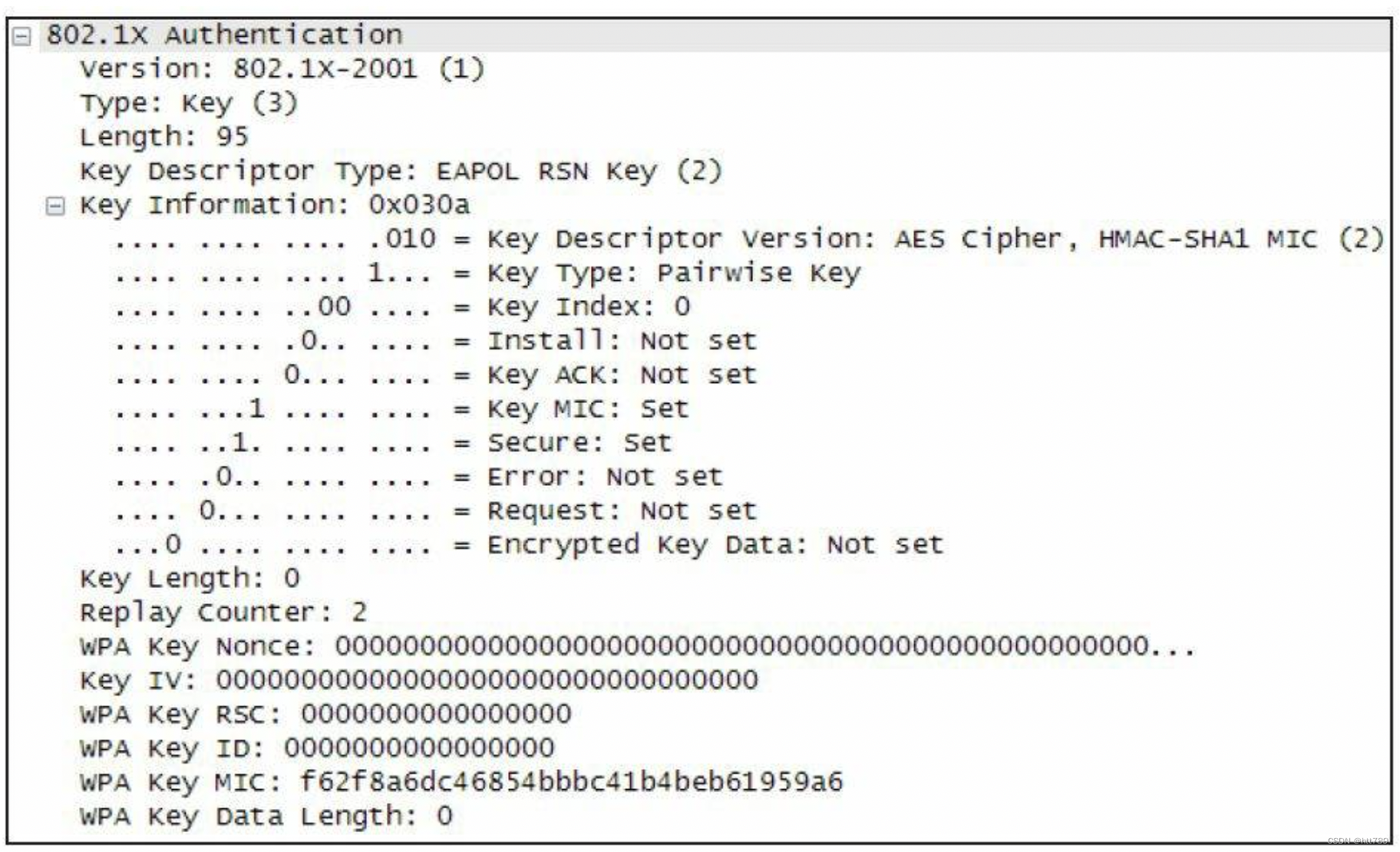

message D

组播

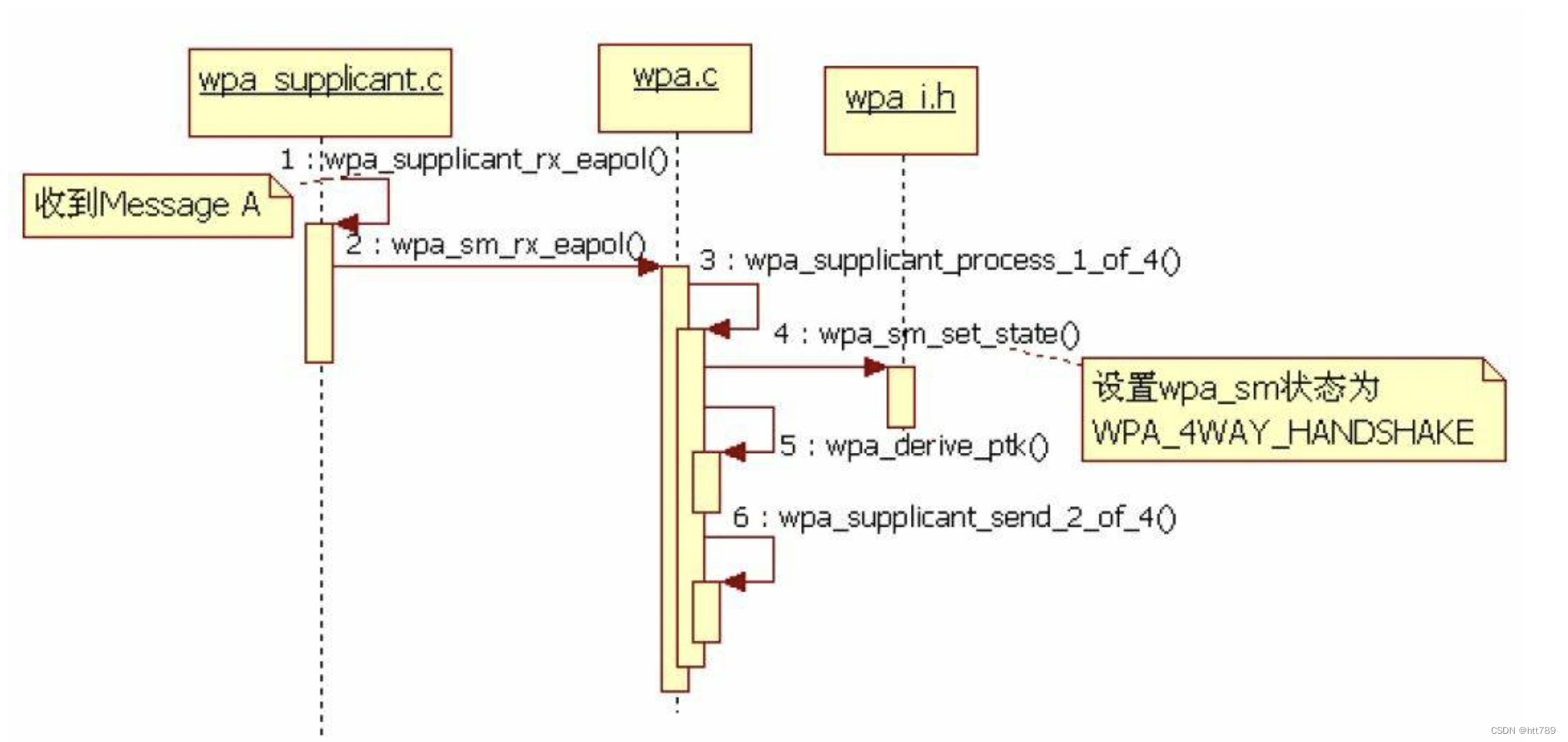

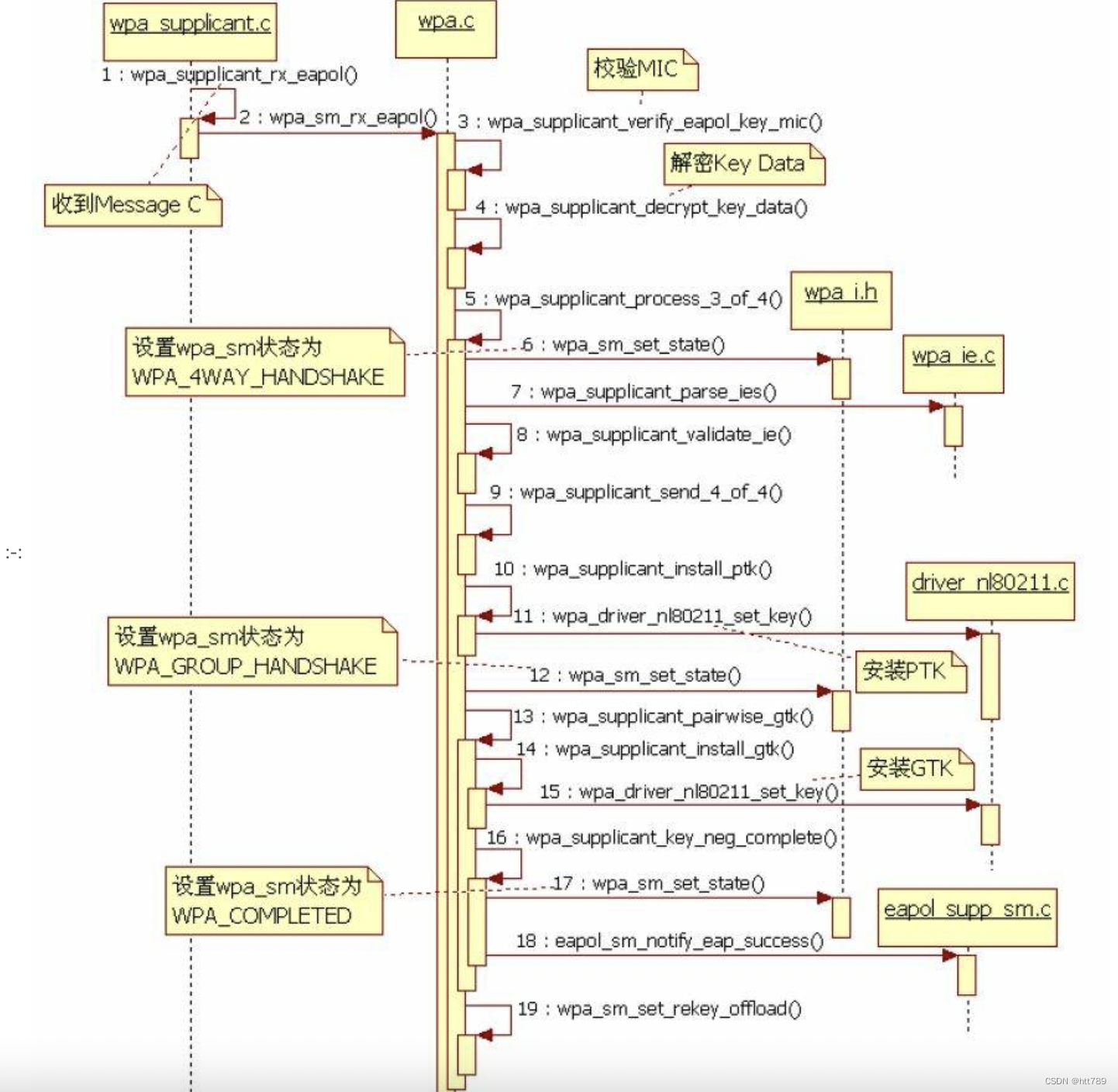

代码

状态迁移
接收message A状态为“WPA_4WAY_HANDSHAKE”
接收message C状态为“WPA_4WAY_HANDSHAKE”，
如果message C中包含gtk信息，则状态迁移“WPA_GROUP_HANDSHAKE”安装gtk
安装ptk、gtk之后状态为“WPA_COMPLETED”
