wpa_supplicant EAPOL状态机分析

协议

EEE 802.1X-2004协议：基于端口的网络接入控制协议（port based network access control protocol）。在LAN口对所接入的用户设备进行认证和控制，如果通过认证则端口打开，可以访问局域网中的资源。

状态机设计原理

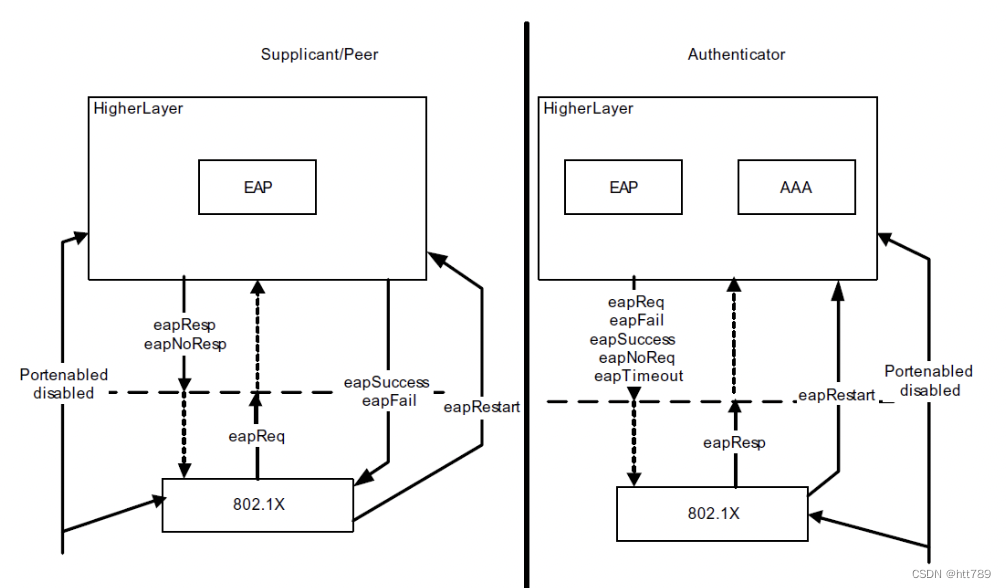

EAOPOL和EAP之间的关联

以sta侧为例，802.1X（EAPOL）是EAP SUPP的LL层。

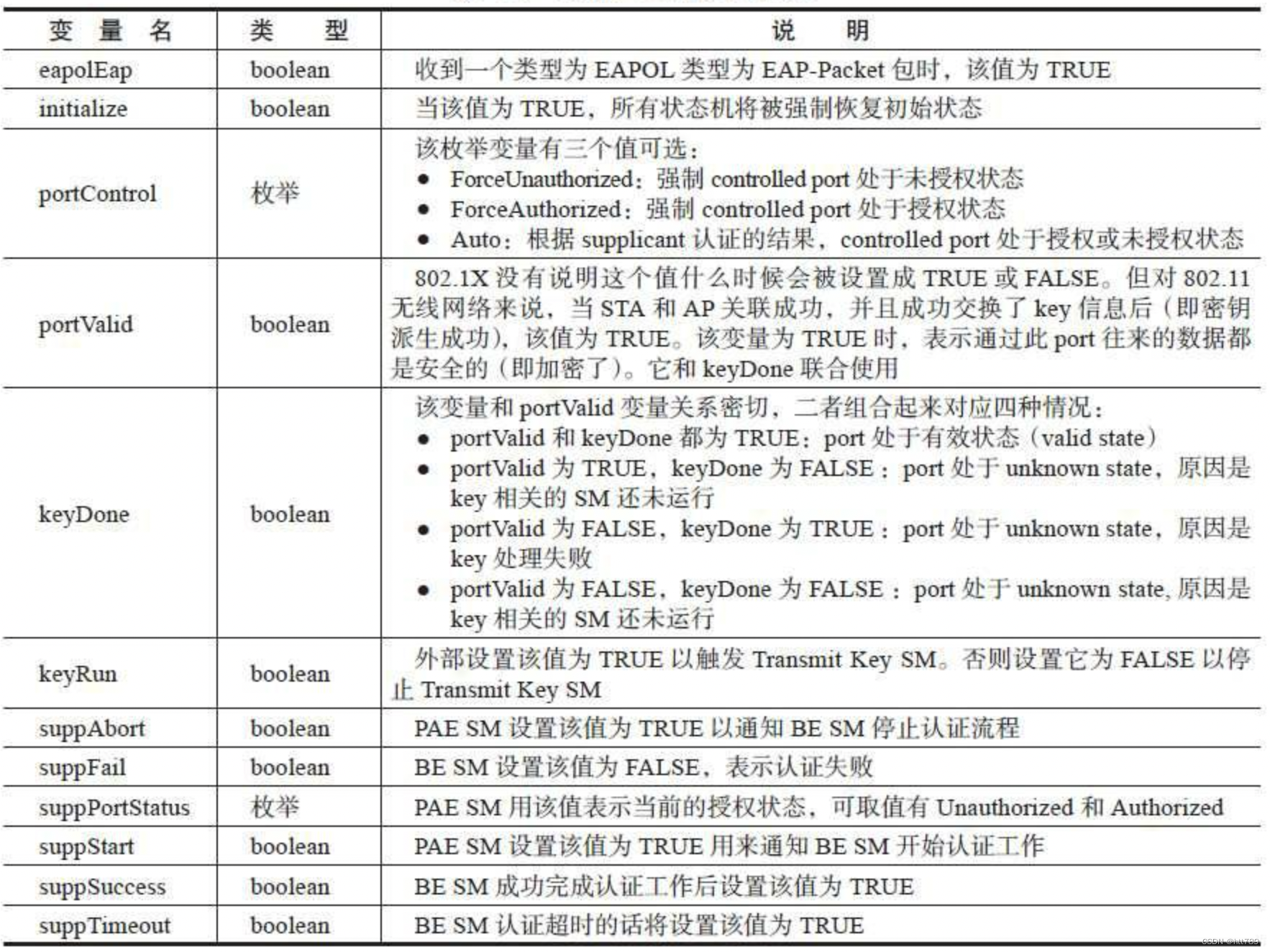

其中两层之间交互的变量“eapResp”等释义可参考链接: link章节“SM与LL交互使用到的变量列表”

EAPOL定义5种状态机

peer和Authenticator定义的所有状态机统称：PACP（Port Access Control Protocol）State Machine

sta 使用的5种状态机

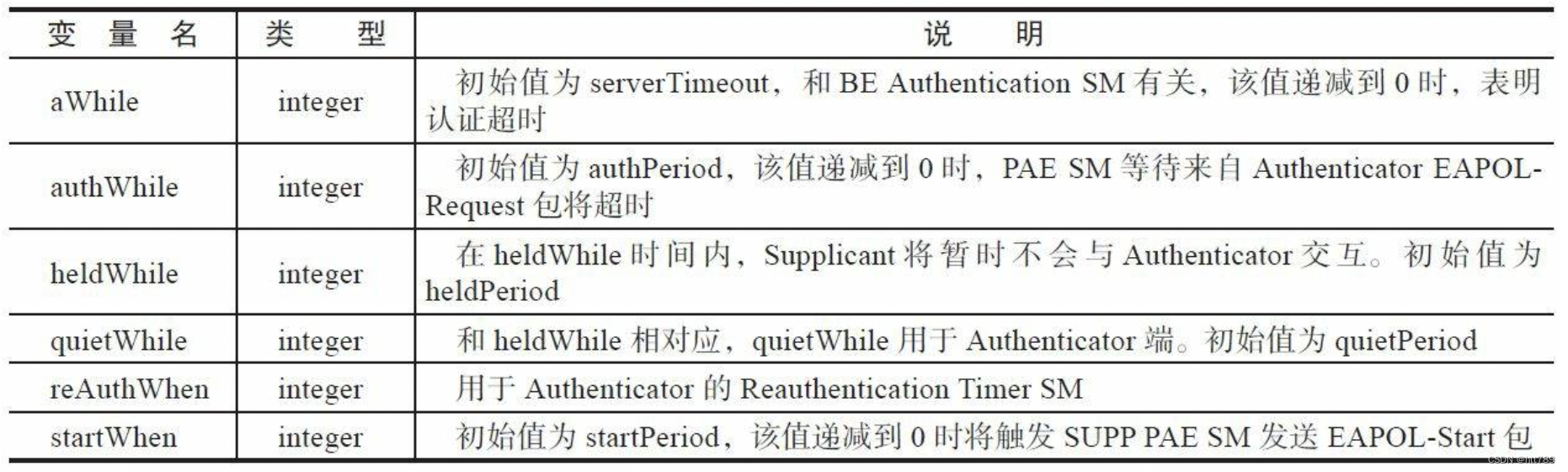

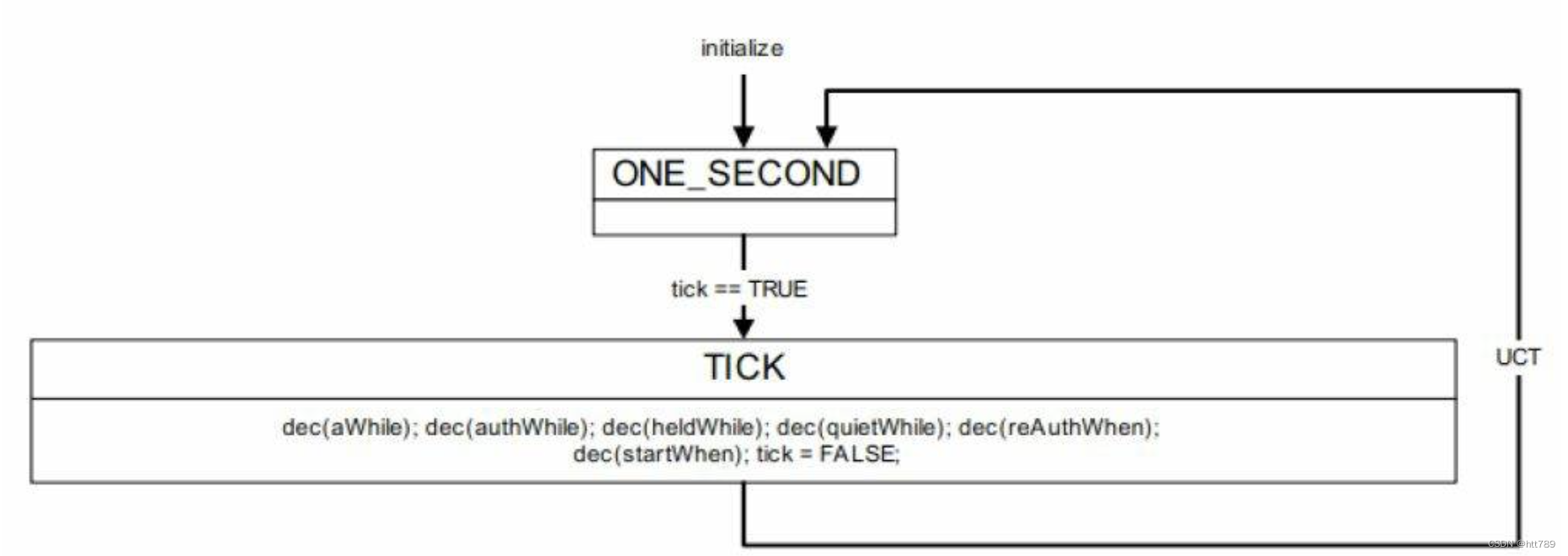

1.Port Timers SM：Port超时控制状态机。

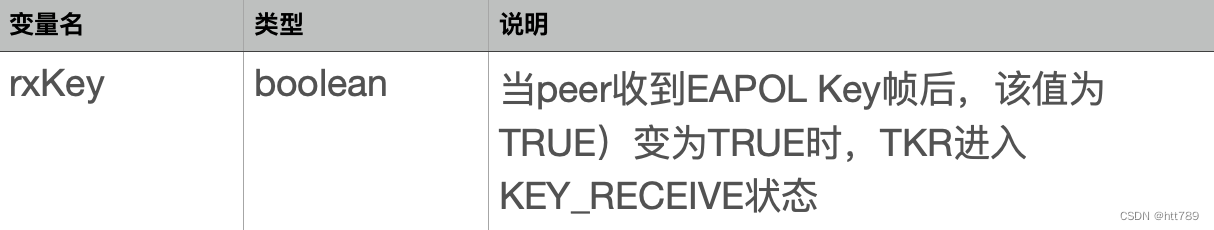

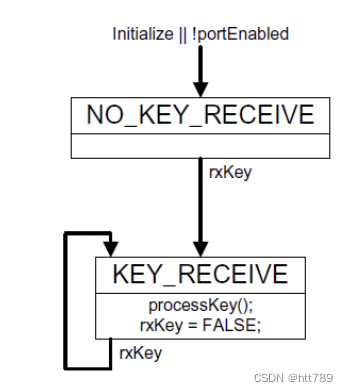

2.The Key Receiver SM：处理EAPOL-Key帧相关流程。

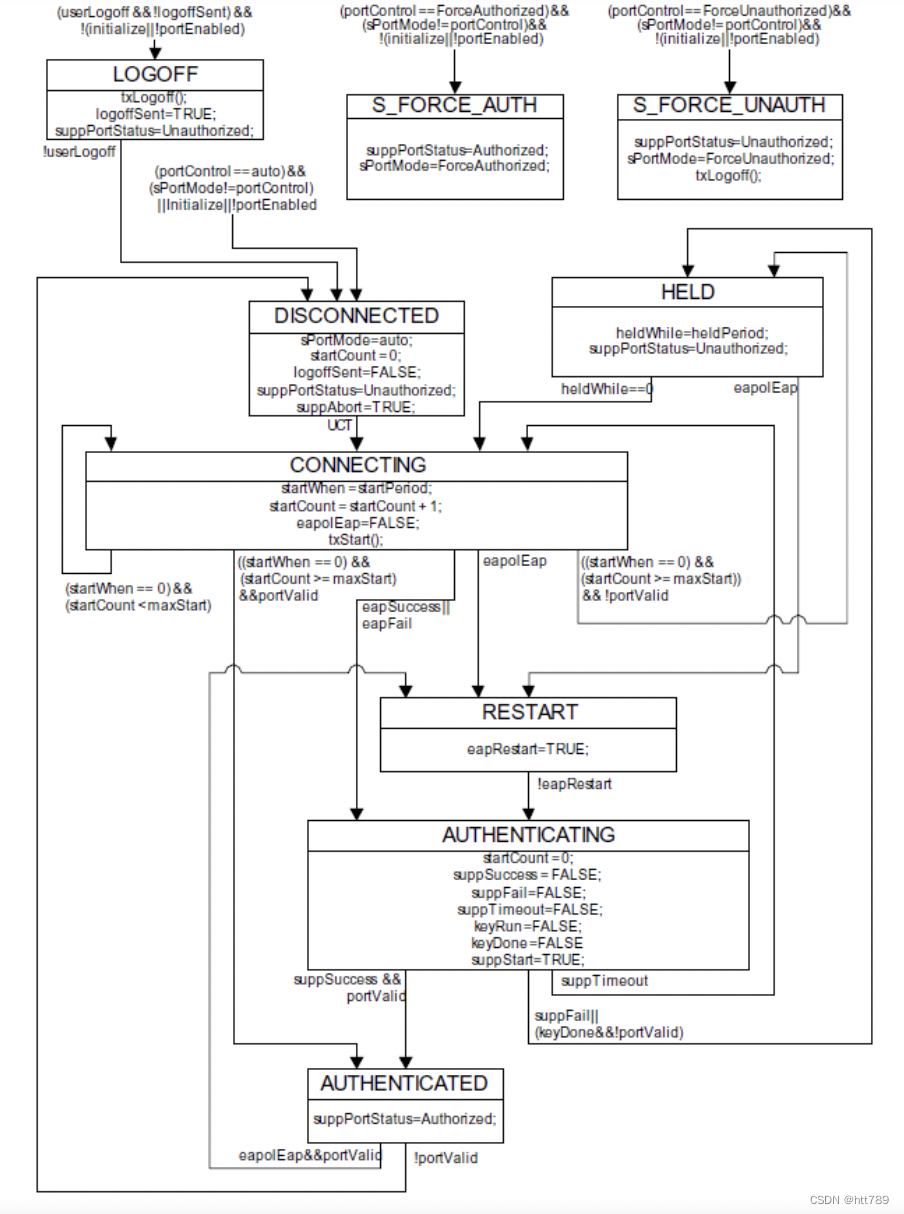

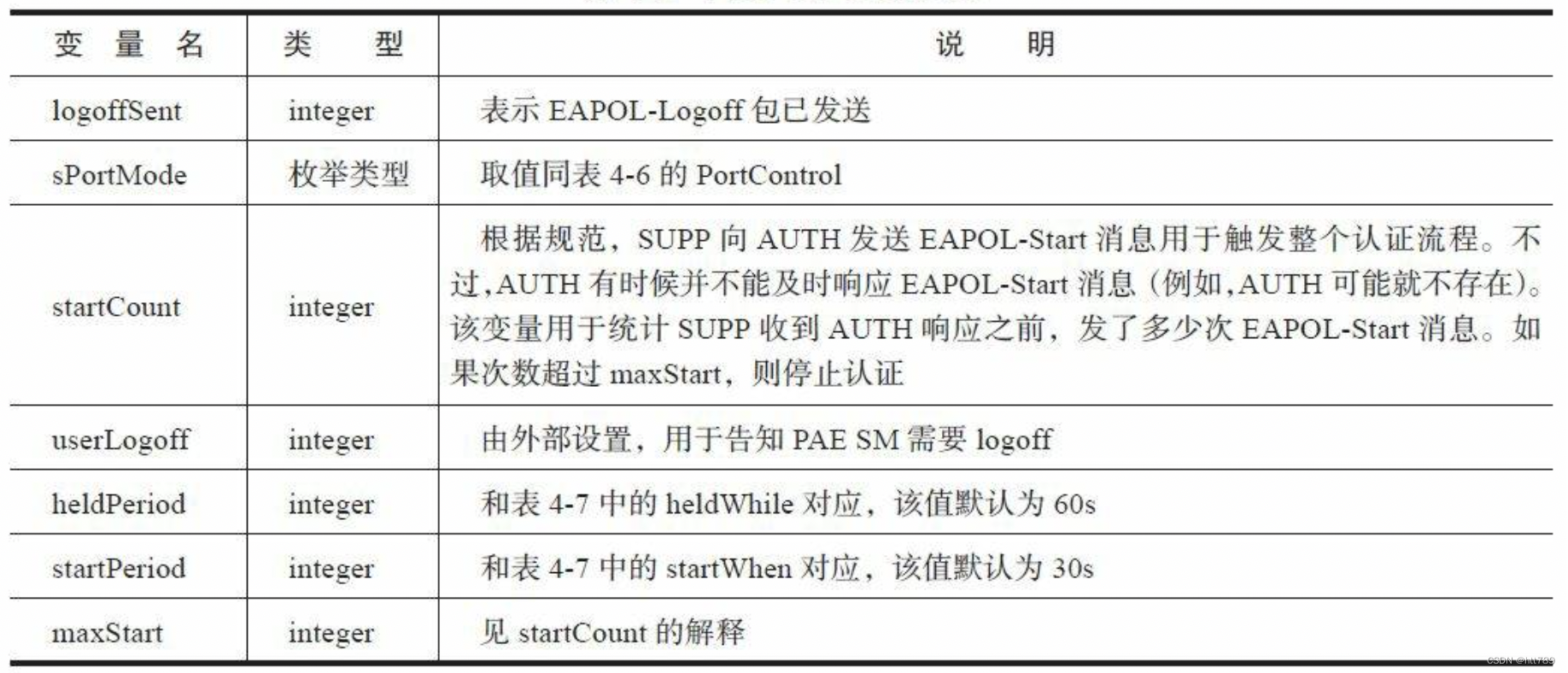

3.Supplicant PAE（Port Access Entitiy） SM：维护Port状态。

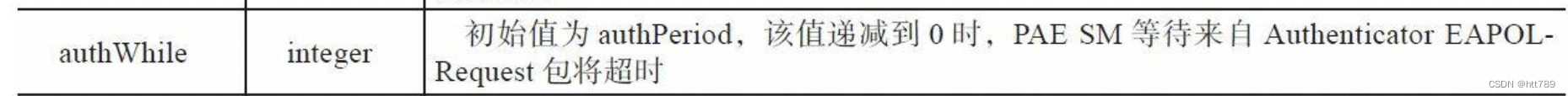

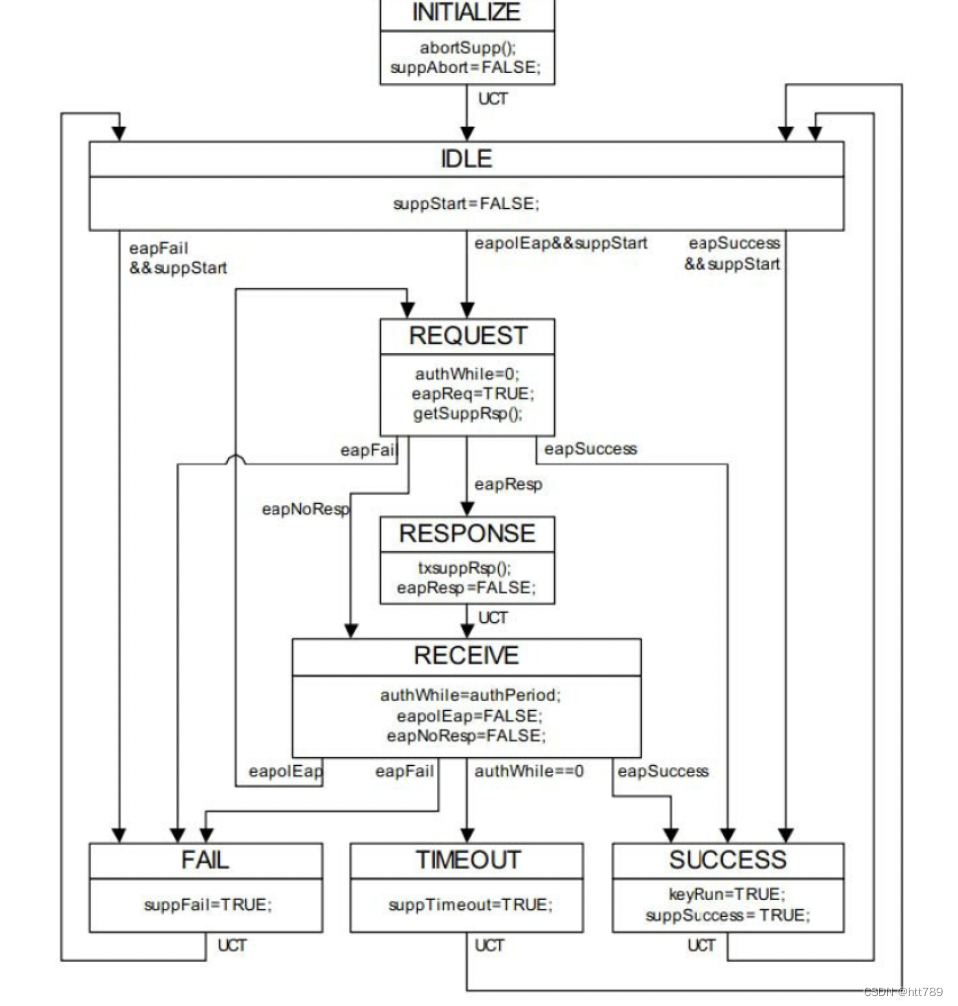

4.Supplicant BE (Backend） SM：给Authenticator发送EAPOL回复消息。
5.The Supplicant Key Transmit SM：该状态机非必选项，所以WPAS未实现它。
