LabVIEW学习 显示两组信号波形

一、波形图与波形图表

波形图：显示一组或多组数据的显示器。接收的数据是数组的形式，即一组一组刷新的，单个的数据不予显示，所以要放在循环外面。接收二维数组时，一行就是一条曲线。

波形图表：显示一个或多个数据轨迹的显示器。内置了一个大小默认为1024的显示缓冲器，用来保存一部分历史数据，并接受新数据。这个缓冲区的数据存储按照先进先出的规则管理，它决定了该控件的最大显示数据长度。接收二维数组时，波形图表是以列来显示数组数据，需要右键勾选转置数组，才会以行来显示。

我的理解就是波形图是以一连串的数据来显示波形，波形图表是一个点一个点的来连接。波形图表可以实时看到变化，波形图适合事后分析。

二、波形图表显示两个随机数

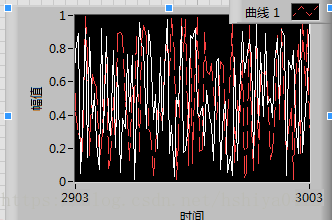

把两个数用簇绑定在一起，然后连接波形图表。



三、波形图显示正弦波和随机数

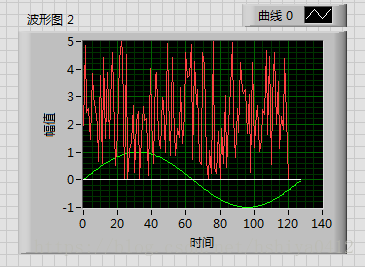

将随机数存储到一维数组中，隧道模式需要改成索引，不然只是数组第一个数变化。将正弦波和随机数存到创建的二维数组中，并连接波形图。
