计算机视觉——局部图像描述子

目录

一：Harris角点检测器

1.1角点的解释

1.2Harris角点检测基本思想

1.3harris检测：数学表达

 1.4代码部分

二：SIFT

2.1.SIFT介绍

2.2 SIFT算法实现步骤简述

2.3 关键点检测

 2.4 关键点检测——DOG

2.5关键点方向分配

2.6关键点匹配

 2.7代码部分

---

一：Harris角点检测器

1.1角点的解释

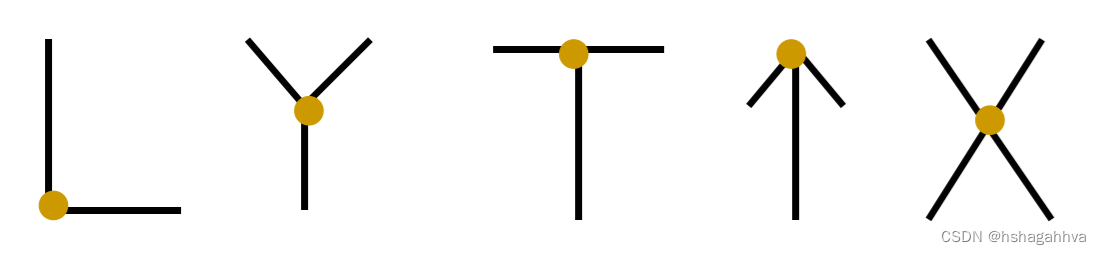

角点是一阶导数（即灰度的梯度）的局部最大所对应的像素点；也是两条及两条以上边缘的交点。角点指示了物体边缘变化不连续的方向，角点处的一阶导数最大，二阶导数为0。角点是指图像中梯度值和梯度方向的变化速率都很高的点。下图为不同类型的角点：

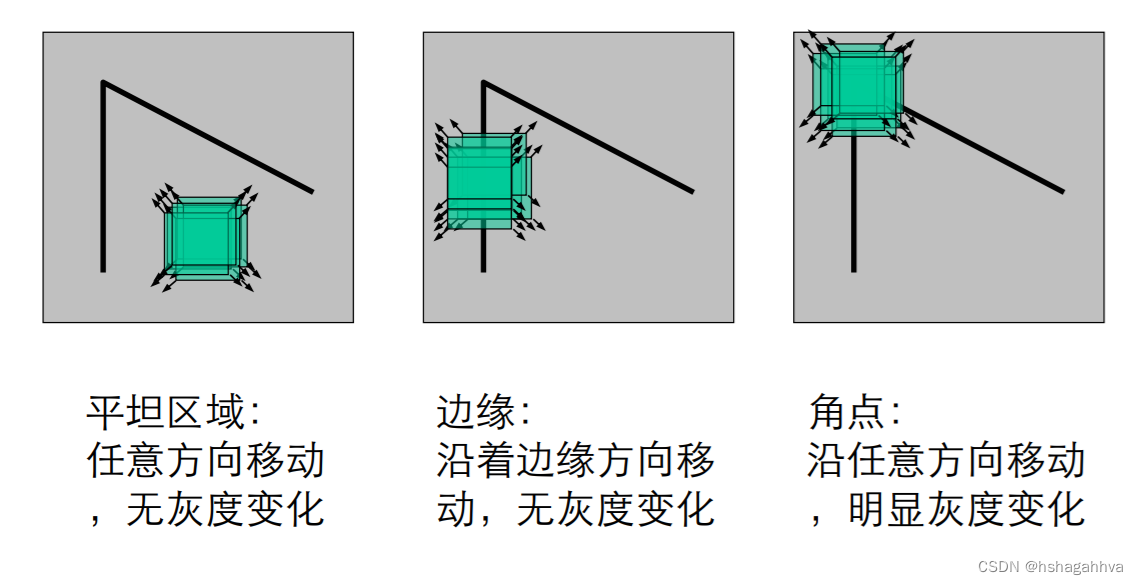

1.2Harris角点检测基本思想

角点定义 <- 窗口向任意方向的移动都导致图像灰度的明 显变化

从图像局部的小窗口观察图像特征:

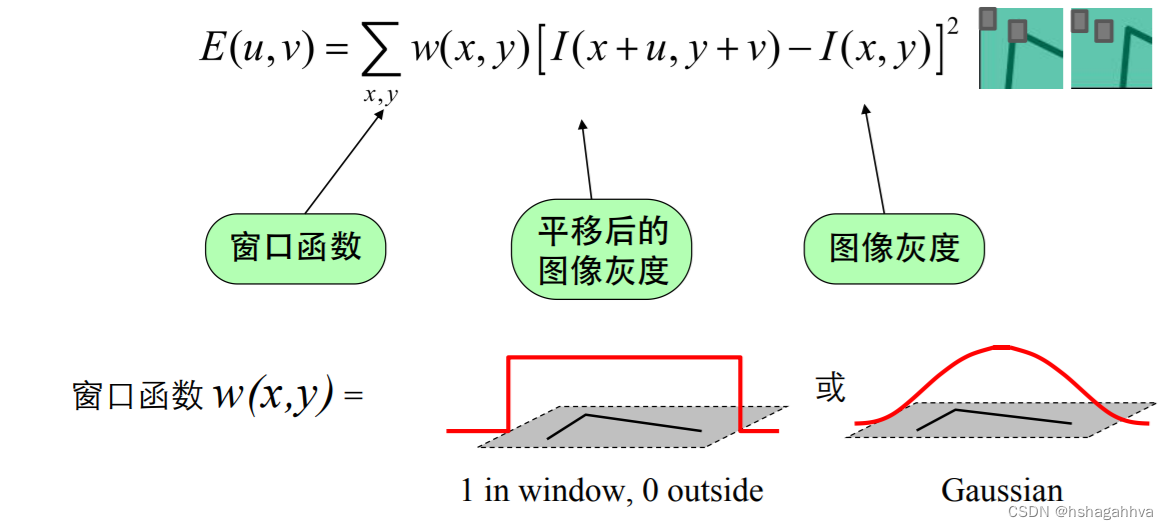

1.3harris检测：数学表达

将图像窗口平移[u,v]产生灰度变化E(u,v)

有泰勒公式展开可得:(Ix,Iy 分别为偏导数，在图像中为图像的方向导数)

I(x+u,y+v)=I(x,y)+Ix∗u+Iy∗v+O(u^2,v^2)

E(u,v)=sum[w(x,y)[Ix∗u+Iy∗v+O(u^2,v^2)]^2]

可以近似得到:E(u,v)=sum[w(x,y)[Ix∗u+Iy∗v]^2]

即

 令

因此最后对角点的检测成了对矩阵M的特征值的分析了，令M其特征值为x1，x2

当x1>>x2或者x2>>x1，则检测到的是边缘部分

当x1,x2都很小，图像窗口在所有移动的方向上移动灰度级都无明显变化.

当X1,X2都很大时且相当，检测到的是角点

 1.4代码部分

from PIL import Image
from numpy import *
from pylab import *
from scipy.ndimage import filters

def compute_harris_response(im, sigma=3):

    #计算x方向的导数
    imx = zeros(im.shape) #zeros()生成全零数组
    filters.gaussian_filter(im, (sigma,sigma),(0,1),imx)

    #计算x方向的导数
    imy = zeros(im.shape) #zeros()生成全零数组
    filters.gaussian_filter(im, (sigma,sigma),(0,1),imy)

    #计算harris矩阵的分量
    Wxx
