CentOS搭建L2TP-IPsec Server

CentOS搭建L2TP-IPsec SERVER

---

需求

无锡和扬州两地公司办公室需要使用SVN协作开发，通过V/P/N的方式将2边的办公网连接在一起。

一、环境准备

准备一台带有公网IP地址的云服务器，推荐用阿里云，好用便宜。

操作系统：CentOS7.6

1、开启tun

cat /dev/net/tun

如果tun已经开启，则提示：

cat: /dev/net/tun: File descriptor in bad state

如果没有以上提示，则执行以下命令：

cd /dev
mkdir net
mknod net/tun c 10 200
chmod 0666 net/tun

备注：tun是虚拟网卡模块，作用是把报文拦截转发给对应的进程

2、安装依赖

yum install -y epel-release libreswan

3、安装Xl2tp软件

yum install -y xl2tpd

二、配置

1、修改sysctl.conf配置文件

cd /etc/
vi sysctl.conf

1)、粘贴以下内容并覆盖原内容，保存退出**

vm.swappiness = 0
kernel.sysrq = 1

net.ipv4.neigh.default.gc_stale_time = 120

# see details in https://help.aliyun.com/knowledge_detail/39428.html
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.default.accept_redirects = 0
net.ipv4.conf.default.accept_source_route = 0

# see details in https://help.aliyun.com/knowledge_detail/41334.html
net.ipv4.tcp_max_tw_buckets = 5000
net.ipv4.tcp_syncookies = 1
net.ipv4.tcp_max_syn_backlog = 1024
net.ipv4.tcp_synack_retries = 2
net.ipv4.tcp_slow_start_after_idle = 0

net.ipv4.ip_forward=1

2)、执行sysctl -p生效。

sysctl -p

2、配置IPsec加密链接

IPsec可对流量进行加密，保护V/P/N通信安全。

vi /etc/ipsec.d/l2tp_ipsec.conf

保存为以下内容

conn L2TP-PSK-NAT
     rightsubnet=0.0.0.0/0
     also=L2TP-PSK-noNAT
conn L2TP-PSK-noNAT
     authby=secret
     pfs=no
     auto=add
     keyingtries=3
     dpddelay=30
     dpdtimeout=120
     dpdaction=clear
     rekey=no
     ikelifetime=8h
     keylife=1h
     type=transport
     left=xx.xx.xx.xx         #注意：这里配置为外网IP地址
     leftprotoport=17/1701
     right=%any
     rightprotoport=17/%any

1)、配置PSK

修改ipsec.secrets

vi /etc/ipsec.secrets

在新的一行输入以下命令

: PSK "123456"

小细节：PSK的配置命令规则：

#本地公网出口IP   #对端公网出口IP     #双方约定的秘钥
xx.xx.120.162 xx.xx.144.75 : PSK  "123456"

2)、运行IPsec检查（可跳过）

systemctl start ipsec
ipsec verify

正常应打印以下信息，全部OK。

Verifying installed system and configuration files

Version check and ipsec on-path                         [OK]
Libreswan 3.25 (netkey) on 3.10.0-1160.45.1.el7.x86_64
Checking for IPsec support in kernel                    [OK]
 NETKEY: Testing XFRM related proc values
         ICMP default/send_redirects                    [OK]
         ICMP default/accept_redirects                  [OK]
         XFRM larval drop                               [OK]
Pluto ipsec.conf syntax                                 [OK]
Two or more interfaces found, checking IP forwarding    [OK]
Checking rp_filter                                      [OK]
Checking that pluto is running                          [OK]
 Pluto listening for IKE on udp 500                     [OK]
 Pluto listening for IKE/NAT-T on udp 4500              [OK]
 Pluto ipsec.secret syntax                              [OK]
Checking 'ip' command                                   [OK]
Checking 'iptables' command                             [OK]
Checking 'prelink' command does not interfere with FIPS [OK]
Checking for obsolete ipsec.conf options                [OK]

可能会出现类似如下情况：

Checking rp_filter [ENABLED]
/proc/sys/net/ipv4/conf/ens160/rp_filter [ENABLED]
/proc/sys/net/ipv4/conf/ens192/rp_filter [ENABLED]

这是内核参数没有生效，直接依次手动打开这些文件，将 1 改为 0，然后重新执行检查，输出如下内容则OK。

3)配置IPsec开机启动

systemctl enable ipsec

3、配置Xl2tpd

1）配置xl2tpd.conf文件，为V/P/N拨号的客户端规划IP地址

vi /etc/xl2tpd/xl2tpd.conf

[lns default]
ip range = 192.168.188.2-192.168.188.99 #IP地址池
local ip = xx.xx.xx.xx                  #本机内网IP

2）配置PPP

vi /etc/ppp/options.xl2tpd

主要修改DNS

ms-dns  8.8.8.8
ms-dns  8.8.4.4
ms-dns  4.2.2.4

嫌麻烦可以粘贴以下内容覆盖

ipcp-accept-local
ipcp-accept-remote
ms-dns  8.8.8.8
ms-dns  1.1.1.1
# ms-dns  192.168.1.1
# ms-dns  192.168.1.3
# ms-wins 192.168.1.2
# ms-wins 192.168.1.4
noccp
auth
#obsolete: crtscts
idle 1800
mtu 1410
mru 1410
nodefaultroute
debug
#obsolete: lock
proxyarp
connect-delay 5000
refuse-pap
refuse-mschap
refuse-mschap-v2
persist
logfile /var/log/xl2tpd.log

3）设置PPP账号密码

配置chap-secrets

vi /etc/ppp/chap-secrets

# client        server  secret                  IP addresses
用户名 * 密码 *

4）启动xl2tpd

systemctl start xl2tpd
systemctl enable xl2tpd              #设置开启启动

4、设置防火强

firewall-cmd --permanent --direct --add-rule ipv4 filter INPUT 0 -p gre -j ACCEPT
firewall-cmd --permanent --zone=public --add-masquerade
firewall-cmd --permanent --add-rich-rule='rule protocol value="esp" accept'
firewall-cmd --permanent --add-rich-rule='rule protocol value="ah" accept'
firewall-cmd --permanent --add-port=1701/udp
firewall-cmd --permanent --add-port=500/udp
firewall-cmd --permanent --add-port=4500/udp
firewall-cmd --permanent --add-service="ipsec"
firewall-cmd --reload

补充：用云服务器的朋友，切记在云平台上开启相应的UDP端口

三、测试补充

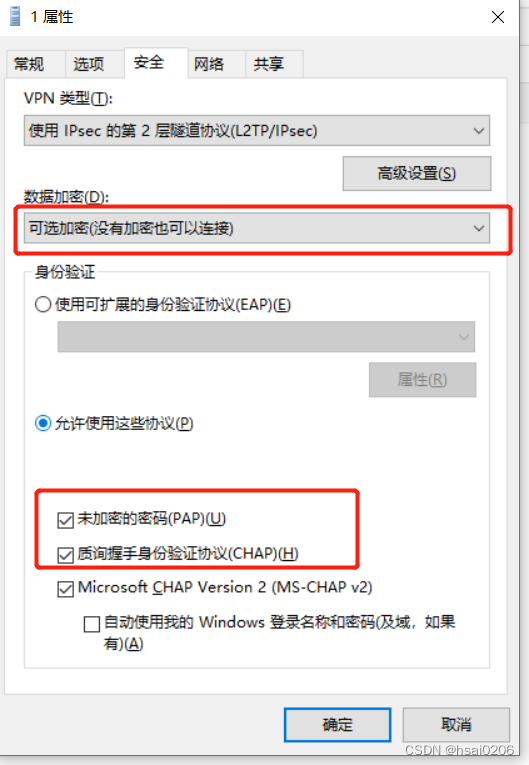

windows 10配置V/P/N拨号的时候，注意：
以太网->更改适配器选项->选择vpn右键属性->安全->勾选以下按钮
