《理解MySQL数据库》从SQL语句到数据存储的完整旅程

1. MySQL整体架构概览

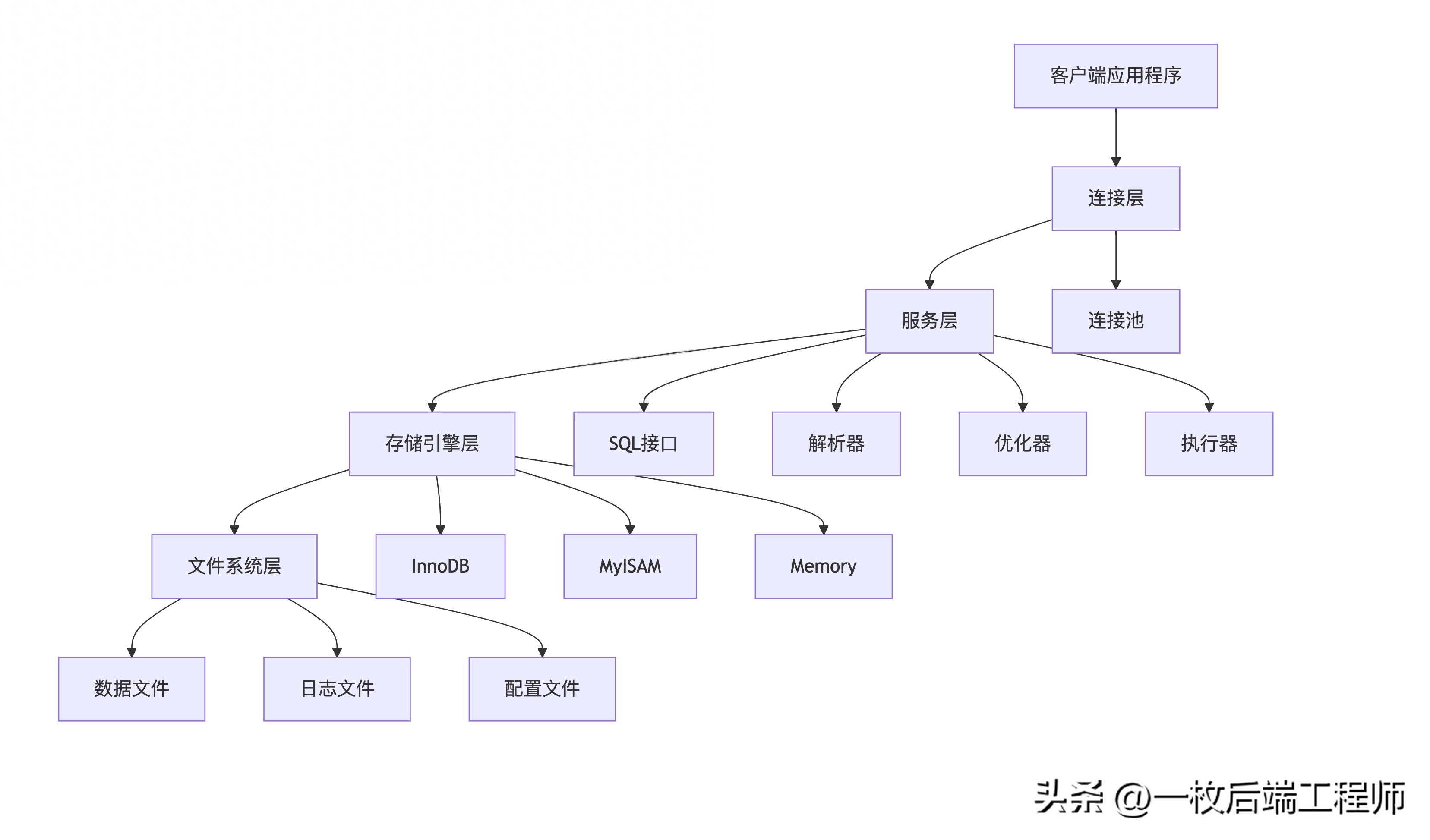

1.1 架构分层设计

MySQL采用经典的分层架构设计，各组件职责明确，协同工作。理解这个架构对于性能调优和故障排查至关重要。

1.2 核心组件协作流程

SQL请求处理流程：
客户端 → 连接管理 → SQL接口 → 解析器 → 优化器 → 执行器 → 存储引擎 → 文件系统

2. 连接层（Connection Layer）

2.1 连接管理与线程模型

连接层负责处理所有客户端连接请求，MySQL支持多种连接方式：

// Java应用程序连接MySQL示例
public class MySQLConnectionExample {
    public static void main(String[] args) {
        try {
            // 建立连接
            Connection conn = DriverManager.getConnection(
                "jdbc:mysql://localhost:3306/mydb?user=root&password=123456"
            );

            // 查看连接状态
            Statement stmt = conn.createStatement();
            ResultSet rs = stmt.executeQuery("SHOW PROCESSLIST");

            while (rs.next()) {
                System.out.println("ID: " + rs.getInt("Id") +
                                 ", User: " + rs.getString("User") +
                                 ", State: " + rs.getString("State"));
            }
        } catch (SQLException e) {
            e.printStackTrace();
        }
    }
}

2.2 连接线程处理机制

-- 查看当前连接线程信息
SELECT * FROM performance_schema.threads
WHERE TYPE = 'FOREGROUND';
-- 查看连接配置参数
SHOW VARIABLES LIKE 'max_connections';
SHOW VARIABLES LIKE 'thread_cache_size';

连接池工作原理解析：

• 每个连接对应一个线程（一对一模型）
• 线程缓存减少创建销毁开销
• 连接数限制防止资源耗尽

3. 服务层（Server Layer）

3.1 SQL接口组件

SQL接口负责接收SQL语句，返回查询结果，支持多种SQL语句类型：

-- DDL语句
CREATE TABLE users (id INT, name VARCHAR(100));
-- DML语句
INSERT INTO users VALUES (1, 'John'), (2, 'Jane');
-- DQL语句
SELECT * FROM users WHERE id = 1;
-- 事务控制语句
START TRANSACTION;
UPDATE users SET name = 'Johnny' WHERE id = 1;
COMMIT;

3.2 查询解析器（Parser）

解析器将SQL语句转换为内部数据结构（解析树）：

-- 解析器处理示例：SELECT语句
SELECT u.name, o.amount
FROM users u
JOIN orders o ON u.id = o.user_id
WHERE u.age > 18
ORDER BY o.amount DESC
LIMIT 10;

解析过程：

1. 词法分析：识别关键字、标识符、常量
2. 语法分析：检查SQL语法正确性
3. 语义分析：验证表、列是否存在，权限检查

3.3 查询优化器（Optimizer） - 核心大脑

优化器基于成本模型选择最优执行计划：

-- 查看查询执行计划
EXPLAIN FORMAT=JSON
SELECT u.name, COUNT(o.id) as order_count
FROM users u
LEFT JOIN orders o ON u.id = o.user_id
WHERE u.created_date > '2023-01-01'
GROUP BY u.id
HAVING order_count > 5;
-- 优化器相关配置
SHOW VARIABLES LIKE 'optimizer_switch';
SHOW VARIABLES LIKE 'optimizer_trace';

优化器决策维度：

• ✅ 索引选择：使用哪个索引最有效
• ✅ 连接顺序：多表连接的执行顺序
• ✅ 访问方法：全表扫描 vs 索引扫描
• ✅ 子查询优化：转换为连接或半连接

3.4 查询执行器（Executor）

执行器按照优化器生成的执行计划调用存储引擎接口：

// 模拟执行器工作流程（概念代码）
public class QueryExecutor {
    public ResultSet execute(ExecutionPlan plan) {
        // 1. 初始化存储引擎接口
        StorageEngine engine = getStorageEngine(plan.getTable());

        // 2. 按照执行计划逐步执行
        Cursor cursor = engine.openCursor(plan.getIndex());

        // 3. 应用WHERE条件过滤
        while (cursor.hasNext()) {
            Row row = cursor.next();
            if (plan.getWhereCondition().evaluate(row)) {
                resultSet.addRow(row);
            }
        }

        // 4. 应用排序、分组等操作
        return applyOperations(resultSet, plan.getOperations());
    }
}

4. 存储引擎层（Storage Engine Layer）

4.1 插件式架构设计

MySQL的核心特性之一是可插拔存储引擎，不同引擎适用于不同场景：

-- 查看支持的存储引擎
SHOW ENGINES;
-- 创建表时指定存储引擎
CREATE TABLE innodb_table (
    id INT PRIMARY KEY,
    data VARCHAR(100)
) ENGINE=InnoDB;
CREATE TABLE myisam_table (
    id INT PRIMARY KEY,
    data VARCHAR(100)
) ENGINE=MyISAM;

4.2 InnoDB存储引擎深度解析

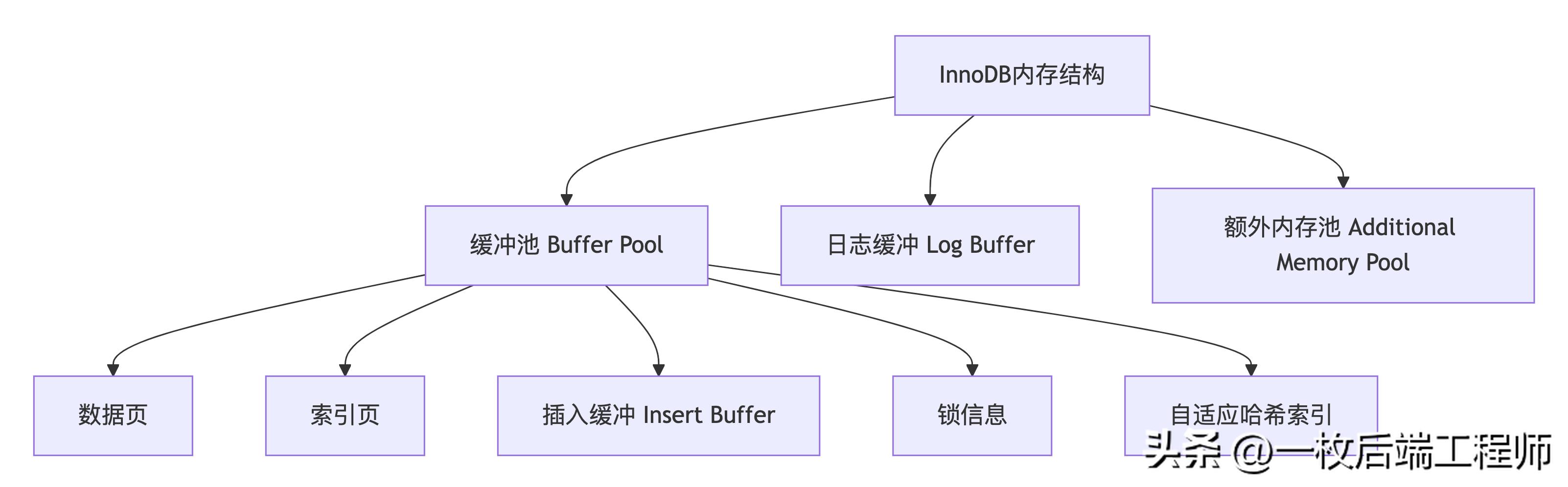

4.2.1 内存结构

缓冲池关键配置：

-- 查看缓冲池配置
SHOW VARIABLES LIKE 'innodb_buffer_pool%';
-- 重要的缓冲池参数
-- innodb_buffer_pool_size：缓冲池总大小
-- innodb_buffer_pool_instances：缓冲池实例数
-- innodb_old_blocks_pct：老生代比例
-- innodb_old_blocks_time：老生代停留时间

4.2.2 磁盘结构

InnoDB磁盘文件结构：
├── 表空间文件 (.ibd)
│   ├── 段 (Segment)
│   │   ├── 区 (Extent) - 1MB, 64个连续页
│   │   │   └── 页 (Page) - 16KB, 数据存储基本单位
│   │   └── 碎片页 (Fragment Page)
├── 重做日志文件 (ib_logfile0, ib_logfile1)
├── 系统表空间 (ibdata1)
└── Undo表空间

4.3 关键存储引擎对比

特性	InnoDB	MyISAM	Memory
事务支持	✅ ACID	❌	❌
行级锁	✅	❌ 表级锁	✅
外键约束	✅	❌	❌
崩溃恢复	✅	❌	❌ 数据丢失
MVCC	✅	❌	❌
缓存机制	数据+索引	仅索引	内存表

5. 文件系统层（File System Layer）

5.1 数据文件组织

-- 查看数据文件位置
SHOW VARIABLES LIKE 'datadir';
-- InnoDB表空间管理（MySQL 5.7+）
-- 默认启用独立表空间
SHOW VARIABLES LIKE 'innodb_file_per_table';

文件类型说明：

• .frm：表结构定义文件（MySQL 8.0+移除）
• .ibd：InnoDB独立表空间文件
• ibdata1：InnoDB系统表空间
• ib_logfile0/1：重做日志文件
• ib_buffer_pool：缓冲池预热文件

5.2 日志文件系统

-- 查看日志相关配置
SHOW VARIABLES LIKE 'innodb_log%';
-- 重要的日志参数
-- innodb_log_file_size：单个日志文件大小
-- innodb_log_files_in_group：日志文件数量
-- innodb_log_buffer_size：日志缓冲区大小

日志类型与作用：

• 重做日志（Redo Log）：保证事务持久性
• 回滚日志（Undo Log）：实现事务回滚和MVCC
• 二进制日志（Binlog）：主从复制和数据恢复
• 错误日志（Error Log）：记录错误和警告信息
• 慢查询日志（Slow Query Log）：记录执行缓慢的查询

6. 完整SQL执行流程分析

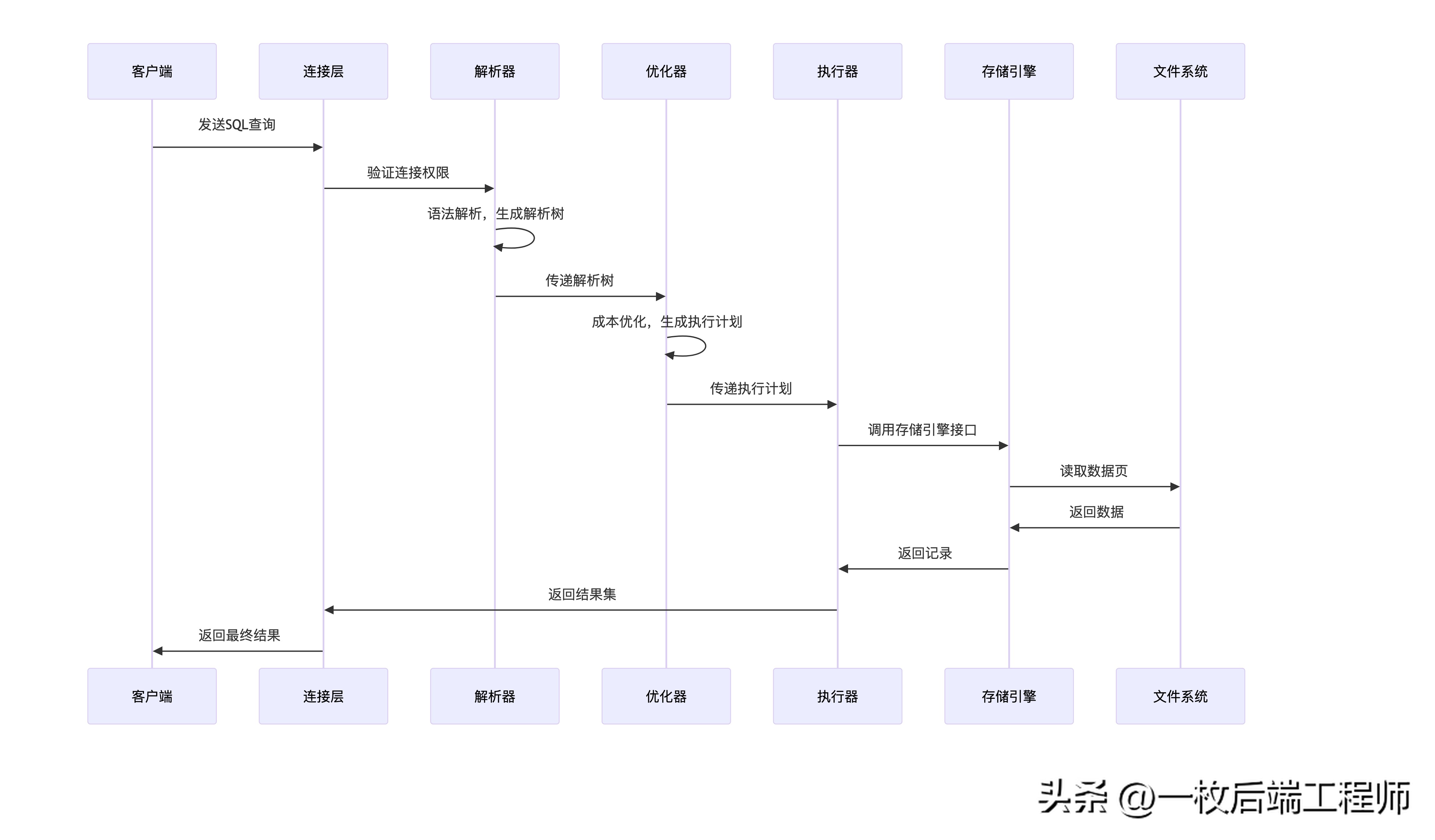

6.1 SELECT查询完整流程

6.2 更新语句执行流程

// 更新语句的完整流程（概念代码）
public class UpdateProcess {
    public void executeUpdate(String sql) {
        // 1. 解析和优化（同SELECT）
        ExecutionPlan plan = parseAndOptimize(sql);

        // 2. 开启事务
        startTransaction();

        try {
            // 3. 生成Undo Log（用于回滚）
            generateUndoLog();

            // 4. 在Buffer Pool中修改数据
            modifyDataInBufferPool();

            // 5. 写入Redo Log Buffer
            writeToRedoLogBuffer();

            // 6. 准备提交
            prepareCommit();

            // 7. 刷Redo Log到磁盘
            flushRedoLogToDisk();

            // 8. 提交事务
            commitTransaction();

            // 9. 异步刷脏页到数据文件
            flushDirtyPagesAsync();

        } catch (Exception e) {
            // 使用Undo Log回滚
            rollbackWithUndoLog();
        }
    }
}

7. 内存管理与缓冲机制

7.1 Buffer Pool深入解析

Buffer Pool是InnoDB最重要的内存区域，采用LRU算法管理：

-- 查看Buffer Pool状态
SELECT * FROM information_schema.INNODB_BUFFER_POOL_STATS;
-- 监控Buffer Pool命中率
SELECT
    (1 - (variable_value / (SELECT variable_value
                           FROM information_schema.GLOBAL_STATUS
                           WHERE variable_name = 'Innodb_buffer_pool_read_requests'))) * 100 as hit_rate
FROM information_schema.GLOBAL_STATUS
WHERE variable_name = 'Innodb_buffer_pool_reads';

Buffer Pool内部结构：

Buffer Pool LRU列表：
┌─────────┬─────────┬─────────┬─────────┐
│  New Sublist (5/8)         │ Old Sublist (3/8) │
│  (年轻代)                   │ (老生代)          │
├─────────┼─────────┼─────────┼─────────┤
│  MRU    │ ...     │ Midpoint│ ...     │ LRU
└─────────┴─────────┴─────────┴─────────┘

7.2 Change Buffer优化

Change Buffer用于优化非唯一二级索引的更新操作：

-- 查看Change Buffer状态
SHOW ENGINE INNODB STATUS\G
-- 在输出中查找INSERT BUFFER AND ADAPTIVE HASH INDEX部分

8. 实战：架构相关性能优化

8.1 连接层优化

-- 优化连接配置
-- 在my.cnf中配置
[mysqld]
max_connections = 1000
thread_cache_size = 100
back_log = 150
-- 监控连接状态
SHOW STATUS LIKE 'Threads_%';
SHOW STATUS LIKE 'Aborted_%';

8.2 服务层优化

-- 优化查询缓存（MySQL 5.7）
# query_cache_type = 1
# query_cache_size = 64M
-- 优化排序操作
SHOW VARIABLES LIKE 'sort_buffer_size';
SHOW VARIABLES LIKE 'read_rnd_buffer_size';
-- 监控临时表使用
SHOW STATUS LIKE 'Created_tmp_%';

8.3 存储引擎优化

-- InnoDB关键优化参数
# innodb_buffer_pool_size = 物理内存的70-80%
# innodb_log_file_size = 1-2GB
# innodb_flush_log_at_trx_commit = 1  # 保证ACID
# innodb_flush_method = O_DIRECT
-- 监控InnoDB状态
SHOW ENGINE INNODB STATUS\G

9. 监控与诊断工具

9.1 系统表查询

-- 性能Schema监控
SELECT * FROM performance_schema.events_waits_current;
SELECT * FROM performance_schema.file_summary_by_instance;
-- Information Schema查询
SELECT * FROM INFORMATION_SCHEMA.INNODB_LOCKS;
SELECT * FROM INFORMATION_SCHEMA.INNODB_LOCK_WAITS;

9.2 状态变量分析

-- 关键状态变量监控
SHOW GLOBAL STATUS LIKE 'Innodb_buffer_pool%';
SHOW GLOBAL STATUS LIKE 'Innodb_rows_%';
SHOW GLOBAL STATUS LIKE 'Handler_%';
-- 计算关键指标
-- 缓冲池命中率 = (1 - Innodb_buffer_pool_reads/Innodb_buffer_pool_read_requests) * 100
-- 索引使用率 = Handler_read_key / (Handler_read_key + Handler_read_next + Handler_read_prev)

10. 总结

MySQL的体系架构体现了经典数据库系统的设计哲学：分层解耦、各司其职。从连接管理到SQL处理，从查询优化到存储引擎，每个组件都有明确的职责和优化空间。

关键架构要点总结：

1. 连接层：管理客户端连接，线程模型影响并发性能
2. 服务层：SQL解析和优化是查询性能的关键
3. 存储引擎层：InnoDB的缓冲池和日志系统保证数据一致性和性能
4. 文件系统层：合理的文件配置影响IO性能和恢复能力

理解MySQL架构不仅有助于性能调优，更是排查复杂问题的基石。当遇到性能问题时，可以沿着架构层次逐层排查，快速定位瓶颈所在。
